    R3000系列9kHz至3/6/18GHz数字宽带接收机|IZT (在产)

    频率范围：9 kHz至3/6/18 GHz

    高达 24 MHz 的实时带宽

    多通道操作：在 24 MHz 带宽内多达 4 个独立通道

    中频滤波器带宽：6.25 kHz – 24 MHz

    1 Hz 调谐分辨率

    数字IF输出到千兆局域网

    LAN 数据速率高达 115 MByte/秒

    输出数据格式：I/Q复数基带、复数FFT和PSD

    可选模拟IF输出

    完全远程可控

    外部同步支持测向系统

    TDOA定位平台

    符合 ITU 标准的测量

    快速扫描模式

    模拟解调


    参考价格 ：

    厂家：IZT （收录24个产品）

    产地：德国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案



    IZT R3000系列特别适用于信号搜索和分析、符合国际电联建议的频谱监测和通信智能。它允许分析和解调现代数字宽带信号，以及在很宽的带宽范围内跟踪或拦截频率捷变系统。


    四种模型变体为每个应用程序提供了最大的灵活性：

    IZT R3000和IZT R3200是19英寸的型号，分别为1U和2U的高度，这两种型号都将与控制PC一起使用。

    IZT R3301是一个独立的系统与前控制面板。

    IZT R3410结合了减少的重量在7公斤以下和无风扇设计。


    广播电台的无线电监测

    ITU-R频谱监测测量

    干扰器定位查找

    频谱分配分析

    搜索、拦截和发射器定位

    威胁识别

    离线处理及技术分析



    IZT R3000 接收机系列具有出色的接收特性和 24 MHz 实时带宽，具有出色的性能，可以处理宽带信号，同时性能优于传统窄带接收机。


    主要特点

    频率范围：9 kHz – 3 GHz （6 GHz / 18 GHz）

    高达 24 MHz 的实时带宽

    多通道操作：在 24 MHz 带宽内多达 4 个独立通道

    中频滤波器带宽：6.25 kHz – 24 MHz

    1 Hz 调谐分辨率

    数字IF输出到千兆局域网

    LAN 数据速率高达 115 MByte/秒

    输出数据格式：I/Q复数基带、复数FFT和PSD

    可选模拟IF输出

    完全远程可控

    外部同步支持测向系统

    TDOA定位平台

    符合 ITU 标准的测量

    快速扫描模式

    模拟解调

    IZT R3200 Digital Wideband Receiver with Laptop

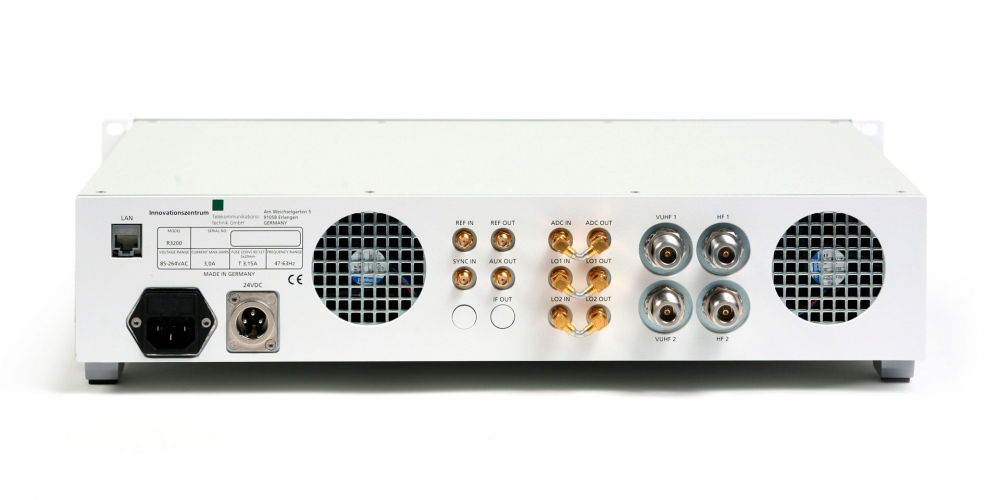

    IZT R3200 Digital Wideband Receiver back

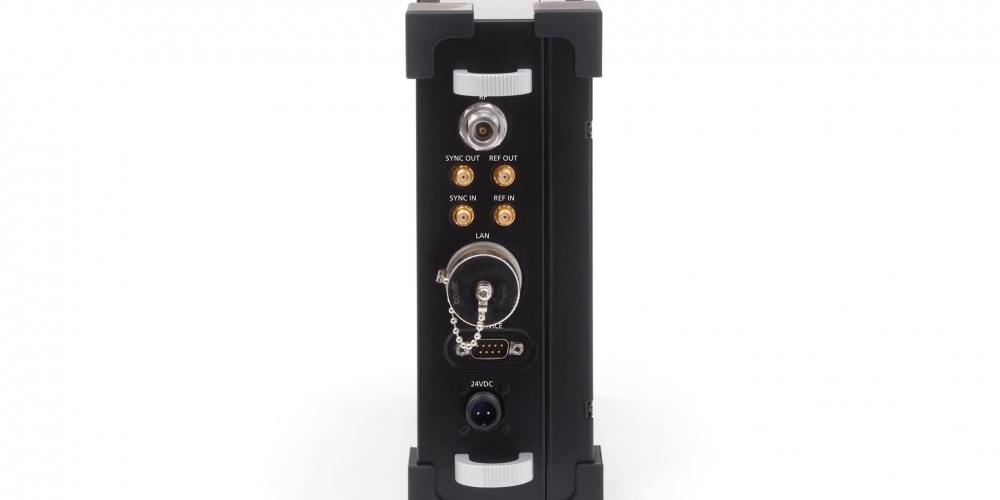

    IZT R3411 Ruggedized Compact Wideband Receiver front





    **技术规格 IZT R3000 家族**


    频率范围

    - HF: 9 kHz – 30 MHz 1)

    - VUHF: 20 MHz – 3 GHz 2)


    RF 输入

    - 阻抗: 50 Ω

    - 最大输入功率: HF +20 dBm, +30 dBm 衰减器激活时; VUHF +15 dBm

    - 调谐分辨率: HF, VUHF 1 Hz

    - VSWR: HF, VUHF < 2.1

    - 调谐精度: HF, VUHF < 0.2 Hz

    - 参考频率: HF, VUHF 10 MHz 内部/外部

    - 内部参考稳定性: HF, VUHF < 1 x 10^-7

    - 输入灵敏度: HF: 100 kHz – 30 MHz @ S/N = 10 dB -120 dBm @ 3 kHz BW -111 dBm @ 25 kHz BW; VUHF: 20 MHz – 3 GHz @ S/N = 10 dB -114 dBm @ 3 kHz BW -105 dBm @ 25 kHz BW -92 dBm @ 500 kHz BW

    - 振荡器相位噪声: HF -130 dBc/Hz 典型值 @ 1 kHz 偏移 -140 dBc/Hz 典型值 @ 10 kHz 偏移; VUHF -120 dBc/Hz 典型值 @ 10 kHz 偏移

    - 扫描时间: HF, VUHF < 3 ms, 典型

    - 扫描速度: HF, VUHF 4 GHz/s, 线性; 175 GHz/s, 24 MHz 带宽内

    - 输入 IP3: HF +40 dBm, 典型; VUHF +24 dBm, 典型 (低失真模式) +13 dBm, 典型 (正常模式)

    - 噪声系数: HF 9 dB, 典型; VUHF 10 dB, 典型 (低噪声模式) 15 dB, 典型 (正常模式)

    - IF 抑制: HF 不适用; VUHF > 120 dB, 典型

    - 镜频抑制: HF 不适用; VUHF > 110 dB, 典型

    - 振荡器辐射: HF 不适用; VUHF < -110 dBm

    - 预选器: HF 12 频段; VUHF 11 频段

    - IF 带宽: HF, VUHF 6.25 kHz 至 24 MHz


    模拟至数字转换器 (ADC)

    - SFDR, HF 90 dB 典型值 (参考 ADC 满量程)

    - SFDR, VUHF 75 dB 典型值 (参考 ADC 满量程)


    数字后处理

    - 数字下变频器: 可变抽取

    - 复杂基带: 可变带宽: 6.25 kHz 至 24 MHz

    - 复杂 FFT: 32 位复数, 1024 或 4096 点 FFT, 多相滤波器 可变带宽: 6.25 kHz 至 24 MHz

    - 功率密度谱: 复数 FFT 的幅度和对数

    - 可变平均值的 PSD 通过 1, 2, 4, 8, 16, 32, 64 或 128


    数字数据格式

    - 复杂基带: 16 位或 32 位有符号整数, I/Q 样本

    - 复杂 FFT: 16 位浮点数, 复数 1024 或 4096 点 FFT

    - 功率密度谱: 16 位无符号整数, 1024 或 4096 点 FFT, 对数缩放, 范围 256 dB

    - 最大数据率: 115 MB/s


    解调

    - 通道: 最多三个, 可同时解调

    - 解调模式: AM, FM, FM-W, PM, Pulse, USB, LSB, ISB, CW, I/Q

    - IF 滤波器: 额外的带通滤波器 0% 至 100% 的 IF 带宽

    - IF 陷波: IF 带宽内无限数量的陷波

    - 静噪: -140 dBm 至 -40 dBm, 分辨率 1 dB

    - 音频滤波器: 带通 300 Hz 至 3300 Hz, 低通 15 kHz

    - 音频陷波: 两个陷波滤波器, 中心频率 0 Hz 至 22 kHz

    - 信号水平: -160 dBm 至 +20 dBm, 分辨率 0.1 dB

    - 频率偏移: 至 ½ IF 带宽, 分辨率 1 Hz

    - AM 调制深度: AM, AM+, AM-; m = 0% 至 99.9%; 分辨率 ≤ 0.1%

    - 指示误差: ≤ 5% (S/N = 40 dB, AF = 1 kHz, tmeas < 1s)

    - FM 偏差: FM, FM+, FM-; ∆f = 0 Hz 至 10 MHz; 分辨率 1 Hz

    - 指示误差: ≤ 2% 的占用 IF 带宽 (S/N = 40 dB, AF = 1 kHz, tmeas < 1s)

    - PM ∆ = 0 rad 至 12.5 rad; 分辨率 = 0.01 rad

    - 指示误差: < 0.1 rad (S/N=40 dB, AF = 1 kHz, tmeas < 1s)

    - 带宽测量: 自动, 至 24 MHz 带宽


    接口

    - 天线输入: HF, VUHF N, 母头, 50 Ω

    - 外部参考输入: SMA, 母头, 50 Ω

    - 外部触发脉冲: SMA, 母头, CMOS 3.3 V (5 V 容忍输入)

    - 外部同步: 6 x SMA, 母头, 50 Ω

    - 服务接口: RS232, D-SUB 9, 公头

    - LAN: 1 Gbit LAN, CAT6, 支持 100 MBit 遗留


    频率范围扩展 IZT R3000 系列: 3 GHz 至 6 GHz

    - 频率范围: 3 GHz 至 6 GHz

    - RF 输入: 50 Ω 3)

    - 最大输入功率: +15 dBm

    - VSWR: < 2.1

    - 振荡器相位噪声: -120 dBc/Hz 典型值 @ 10 kHz 偏移

    - 扫描时间: < 3 ms 典型

    - 输入 IP3: +18 dBm (正常模式)

    - +2 dBm (低失真模式)

    - 噪声系数: 7 dB (低失真模式, LNA 开, 最大增益)

    - 17 dB (正常模式, LNA 关, 最大增益)

    - IF 抑制: > 120 dB, 典型

    - 镜频抑制: > 110 dB, 典型

    - 振荡器辐射: < -110 dBm

    - 预选器滤波器: 8 频段

      - 2800 MHz 至 3320 MHz

      - 3200 MHz 至 3720 MHz

      - 3600 MHz 至 4120 MHz

      - 4000 MHz 至 4520 MHz

      - 4400 MHz 至 4920 MHz

      - 4800 MHz 至 5320 MHz

      - 5200 MHz 至 5720 MHz

      - 5600 MHz 至 6120 MHz


    频率范围扩展 IZT R3000 系列: 3 GHz 至 18 GHz

    - 频率范围: 3 GHz 至 18 GHz

    - RF 输入: 50 Ω

    - 最大输入功率: +10 dBm

    - VSWR: < 2.1

    - 振荡器相位噪声: -114 dBc/Hz 典型值 @ 10 kHz 偏移

    - 扫描时间: 10 ms

    - 输入 IP3: +25 dBm (低失真模式)

    - 噪声系数: 15 dB (低失真模式)

    - IF 抑制: > 120 dB, 典型

    - 镜频抑制: > 110 dB, 典型

    - 振荡器辐射: < -110 dBm

    - 预选器滤波器: 跟踪带通滤波器


    3) 接收机的 VUHF 天线输入被使用，电子射频输入开关规格如有更改，恕不另行通知。

    5) 带有选项 R3000-DCW


    一般数据 IZT R3000 / IZT R3200 / IZT R3301

    项目IZT R3000IZT R3200IZT R3301
    工作温度0°C 至 +50°C0°C 至 +50°C0°C 至 +45°C
    存储温度-40°C 至 +70°C-40°C 至 +70°C-20°C 至 +60°C
    湿度最大 85%, 非凝结最大 85%, 非凝结最大 85%, 非凝结
    EMI/EMC标准EN 61010-1:2002EN 61010-1:2002EN 55022

    		EN 61000-6-2:2002EN 61000-6-2:2002EN 61000-6-2:2002

    		EN 61000-6-3:2002EN 61000-6-3:2002EN 61000-6-3:2002
    MTBF (小时)> 70,000> 70,000> 70,000
    电源供应90 V 至 264 V, 50 Hz 至 60 Hz, 50 VA 至 80 VA 根据配置而定AC: 90 V 至 264 V, 50 Hz 至 60 Hz, 50 VA 至 80 VA 根据配置而定AC: 100 V 至 240 V, 47 Hz 至 63 Hz, 240 VA

    		DC: 10 V 至 30 V, 50 至 80 W 根据配置而定DC: 10 V 至 30 V, 150 W外部 AC/DC 适配器包括
    UPS21.6 V, 2.4 Ah, 56.4 Wh, 锂离子--
    尺寸 (宽 x 高 x 深)19" × 1 U × 560 mm19" × 2 U × 320 mm450 x 347 x 239 mm
    重量IZT R3020: 10 kgIZT R3220: 10 kg约 17 kg


    一般数据 IZT R3411 Option HF / IZT R3411 Option VUHF / IZT R3410

    项目IZT R3411 Option HFIZT R3411 Option VUHFIZT R3410
    工作温度0°CC 至 +55°C0°CC 至 +55°C0°C 至 +55°C
    存储温度-40°CC 至 +70°CC-40°CC 至 +70°CC-40°CC 至 +70°CC
    湿度最大 85%, 非凝结最大 85%, 非凝结最大 85%, 非凝结
    EMI/EMC标准EN 61010-1:2002EN 61010-1:2002EN 61010-1:2002

    		EN 61000-6-2:2002EN 61000-6-2:2002EN 61000-6-2:2002

    		EN 61000-6-3:2002EN 61000-6-3:2002EN 61000-6-3:2002
    电源供应24 VDC, 1A24 VDC, 1.8 A24 VDC, 2-3 A (根据频率范围和当前频率)

    		外部 AC/DC 适配器包括外部 AC/DC 适配器包括外部 AC/DC 适配器包括
    尺寸 (宽 x 高 x 深)300 x 233 x 79 mm300 x 233 x 79 mm423.5 x 233 x 79 mm
    重量4.5 kg4.9 kg6.8 kg (根据射频前端配置)


    全部



    Innovationszentrum für Telekommunikationstechnik GmbH IZT

    地址：Am Weichselgarten 5
    城市：埃朗根
    邮编：91058
    国家：德国

    电话：+49-9131-9162-0
    传真：+49-9131-9162-190

    发送电子邮件至 sales@izt-labs.de

    中国可购买渠道：

    上海逸闻特电子

    网址：http://www.eluster.com.cn


    邮箱：info@eluster.com.cn


    电话：18930082810


    地址：上海市虹口区物华路73号渡边物华园3楼8325室





    IZT R3000 / IZT R3200 硬件

    HF 接收机 IZT R3020 频率范围 9 kHz 至 30 MHz, 1 U IZT R3220 频率范围 9 kHz 至 30 MHz, 2 U VUHF 接收机 IZT R3030 频率范围 20 MHz 至 3 GHz, 1 U IZT R3230 频率范围 20 MHz 至 3 GHz, 2 U HF-VUHF 接收机 IZT R3040 频率范围 9 kHz 至 3 GHz, 1 U IZT R3240 频率范围 9 kHz 至 3 GHz, 2 U

    软件 IZT R3000-GUI 基于 Windows 的用户软件

    IZT R3000-MONITORING ITU 兼容测量模块，适用于 IZT R3000-GUI

    接收机选项

    IZT R3000-RF6 频率范围扩展 3 GHz 至 6 GHz IZT R3000-RF18 频率范围扩展 3 GHz 至 18 GHz IZT R3000-AAI-HF 额外的天线接口 HF IZT R3000-AAI-VUHF 额外的天线接口 VUHF IZT R3000-AAI-RF1 额外的天线接口类型 1 IZT R3000-AAI-RF2 额外的天线接口类型 2 IZT R3000-AAI-RF6 共同的天线接口 VUHF 和 RF18 IZT R3000-TRIG 外部触发接口 IZT R3000-FTRIG 外部快速触发接口 IZT R3000-EXT_SYNC 外部同步接口 1) IZT R3000-IFOUT 模拟 IF 输出 IZT R3000-REFOUT 10 MHz 参考输出 IZT R3000-DCW 宽 DC 输入, 10 V 至 30 V 2) IZT R3000-OCX 恒温晶振 IZT R3000-BST 偏置-T, 可调, 3 V 至 12 伏特, 30 mA 至 200 mA

    IZT R3410 / IZT R3411 硬件

    HF 接收机 IZT R3411-CHS IZT R3411 机箱 IZT R3000-HF HF 前端, 频率范围 9 kHz 至 30 MHz VUHF 接收机 IZT R3411-CHS IZT R3411 机箱 IZT R3000-RF3 VUHF 前端, 频率范围 20 MHz 至 3 GHz HF-VUHF 接收机 IZT R3410-CHS IZT R3410 机箱 IZT R3000-HF HF 前端, 频率范围 9 kHz 至 30 MHz IZT R3000-RF3 VUHF 前端, 频率范围 20 MHz 至 3 GHz

    接收机选项

    IZT R3000-RF6 频率范围扩展 3 GHz 至 6 GHz 3) IZT R3000-RF18 频率范围扩展 3 GHz 至 18 GHz 3) IZT R3000-TRIG 外部触发接口 IZT R3000-OCX 恒温晶振 IZT R3000-AAI-RF5 三个天线输入, 电子可切换 3) IZT R3000-BST 偏置-T 4)

    IZT R3301 硬件

    IZT R3301 RF 录音机 IZT R3301-CHS IZT R3301 机箱 IZT R

    3301-HF HF 前端, 频率范围 9 kHz 至 30 MHz IZT R3301-RF3 VUHF 前端, 频率范围 20 MHz 至 3 GHz IZT R3301-RF6 频率范围扩展 3 GHz 至 6 GHz IZT R3301-RF18 频率范围扩展 3 GHz 至 18 GHz IZT R3301-BST 偏置-T IZT R3301-OCX 恒温晶振 IZT R3301-GSR GPS 同步参考 (时钟) IZT R3301-TCS IZT R3301 运输箱 IZT R3301-CAR IZT R3301 携带箱 IZT R3301-TCA IZT R3301 配件运输箱 IZT R3301-KBD USB 键盘与触摸板 IZT R3301-SNC 同步套件 IZT R3301-SNC6 同步套件 6x IZT R3301-OLC 以太网转换套件 IZT R3301-SSD 固态系统盘 IZT R3301-SDD 固态数据盘 500 GB IZT R3301-CAM IP 摄像头套件 - 需要 RecPlay-108 IZT R3301-GPA GPS 放大器 IZT R3301-LFM 低噪声放大器 FM IZT R3301-LDV 低噪声放大器 DAB III IZT R3301-LDL 低噪声放大器 DAB L IZT R3301-CBL 单元颜色黑色, 无产品和制造商标签

    IZT R3000 家族软件

    软件 IZT R3000-GUI 基于 Windows 的用户软件 IZT R3000-MONITORING ITU 兼容测量模块, 适用于 IZT R3000-GUI IZT 服务 IZT R3000-CLC 工厂校准 IZT R3000-CAL 认可的 ISO 校准 IZT WE2 保修期延长至 2 年 IZT WE3 保修期延长至 3 年
