GPT-9500-8 安规测试仪
产品简介
固纬电子全新推出多通道耐压测试仪——GPT-9500系列。该系列有2个型号，内置的8通道扫描盒。该系列产品符合IEC、EN、UL、CSA、GB、JIS等安全法规。该系列产品可以满足一般电子元件或绕组元件在常规试验中的需要。
GPT-9500系列是一款三合一多通道测试仪，提供交流耐压（最大5kV）、直流耐压（最大6kV）和绝缘电阻（最大1000V）。该系列的设计符合IEC-61010-2-034标准要求，建立在AC 150VA的输出平台上，GPT-9513的8通道状态可根据测试要求设置为H、L或X，特别适用于变压器等绕组元件，对单个元件的多个点进行相互测试。GPT-9503的8通道状态只提供了H或X的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试。
核心参数
• 8通道安规测试（提供4项测试）：交流耐压,直流耐压,绝缘阻抗，导通测试
产品特性
• 该系列有2个型号，内置的8通道扫描盒
• GPT-9500系列是一款三合一多通道测试仪，提供交流耐压（最大5kV）、直流耐压（最大6kV）和绝缘电阻（最大1000V）
• GPT-9503的8通道状态只提供了H或X的设置，这更适用于一般元件，如无源元件，用于两点间的高压测试
典型应用
• 电气产品的安规（耐压/绝缘/接地/泄漏）测试
• 产线安规自动测试与安全认证
• 新能源与家电产品的符合性验证
• 医疗电子设备的电气安全检测
• 研发阶段的安规预测试与整改
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 GPT-9500-8 详细指标页。
onetest仪器资源库 · 固纬电子 GPT-9500-8 安规测试仪
固纬 GW Instek
GPT-9500系列 8通道安规测试仪(GPT-9503,GPT-9513) 详细指标
以下技术指标整理自厂商官方规格资料
主要规格
• 交流耐压：输出电压范围
• 交流耐压：0.050kV ～ 5.000kV
• 输出电压分辨率：1V
• 输出电压精度：±(1%设定值+5V) [空载]
• 最大额定负载：150VA(5kV/30mA)
• 最大额定电流：30mA;0.001mA～10mA(0.05kV~0.5kV);0.001mA～30mA(0.5kV~5kV)
• 输出电压波形：正弦波
• 电压调节率：±（1%+5V）[最大额定负载->空载]
• 输出电压频率：50Hz/60Hz可选择
• 电压表精度：±(1%读值+5V)
• 电流测量范围：0.001mA～30.00mA
• 电流最佳分辨率：1μA（0.001mA～9.999mA）；10μA（10.00mA～30.00mA）
• 电流测量精度：±(1.5%读值+30μA)
• 电流补偿：80μA最大
• ARC侦测：Yes
• Ramp Time(上升时间)：0.1s～999.9s
• FALL Time(下降时间)：OFF～999.9s
• WAIT Time(等待时间)：OFF～999.9s
• TIMER(测试时间）：CONT,0.3s～999.9s
• TIMER精度：±（100ppm+20ms)
• GND：ON/OFF
• 直流耐压：输出电压范围
• 直流耐压：0.050kV ～ 6.000kV
• 最大额定负载：50W(5kV/10mA)
• 最大额定电流：10mA；0.001mA～2mA(0.05kV≤V≤0.5kV)；0.001mA～10mA(0.5kV＜V≤6kV）
• 电流测量范围：0.001mA～10.00mA
• 电流最佳分辨率：0.1μA（0.1μA～999.9μA）；1μA（1μA～9.999mA）；10μA（10.00mA)
• 电流测量精度：±(1读值+1μA) 当I读值＜1mA；±（1%读值+10μA）当I读值≥1mA
• 电流补偿：5μA最大
• RAMP TIME(上升时间)：0.1s～999.9s
• 绝缘电阻：输出电压
• 绝缘电阻：50V～1000V dc
• 电阻测量：0.1MΩ～10GΩ
• 测试电压：测量范围/精度
• 50V≤V＜450V：0.1MΩ～1MΩ：±（5%读值+3%满量程）；1MΩ～50MΩ：±（5%读值+1%满量程）
• 500V≤V≤1000V：0.1MΩ～1MΩ：±（5%读值+3%满量程）；1MΩ～500MΩ：±（5%读值+1%满量程）
• 电压调节：±（1%+5V）[最大额定负载->空载]
• 短路电流：10mA最大
• 输出阻抗：2kΩ
• TIMER(测试时间）：0.3s～999.9s
• 导通测试：输出电流
• 导通测试：100mA dc
• 电阻测量精度：1Ω±0.2Ω，ON/OFF
• 接口：Signal I/O
• 接口：标配
• RS-232C：标配
• USB(Device)：标配
• USB(Host)：标配（for parameter/LCD Hardcopy)

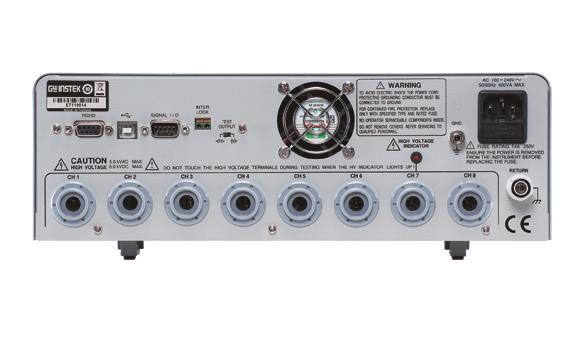

• Rear Output：8通道扫描
• 显示：4.3"彩色LCD
• 电源：AC 100V～240V±10%，50Hz/60Hz
• 尺寸&重量：320（W)×120(H)×435(D)mm;约11kg
