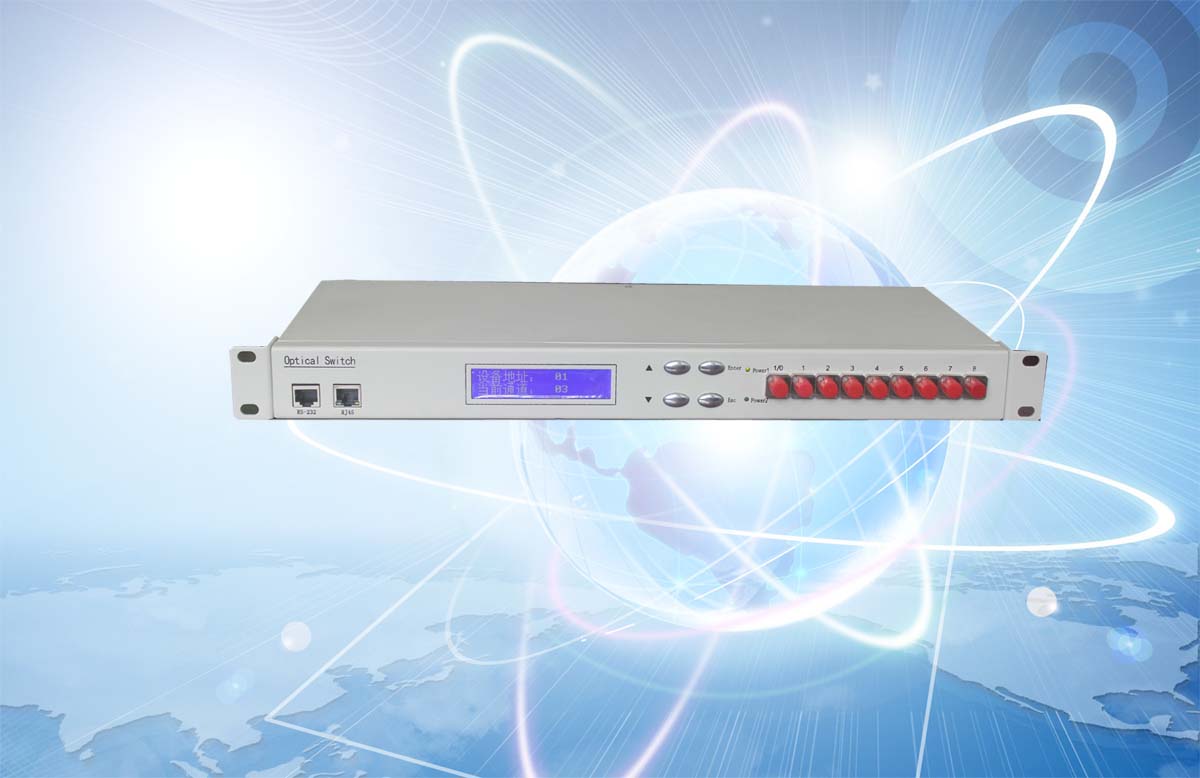

光开关主要用于光交换设备及系统中实现全光层次的路由选择、波长选择及自愈保护功能。

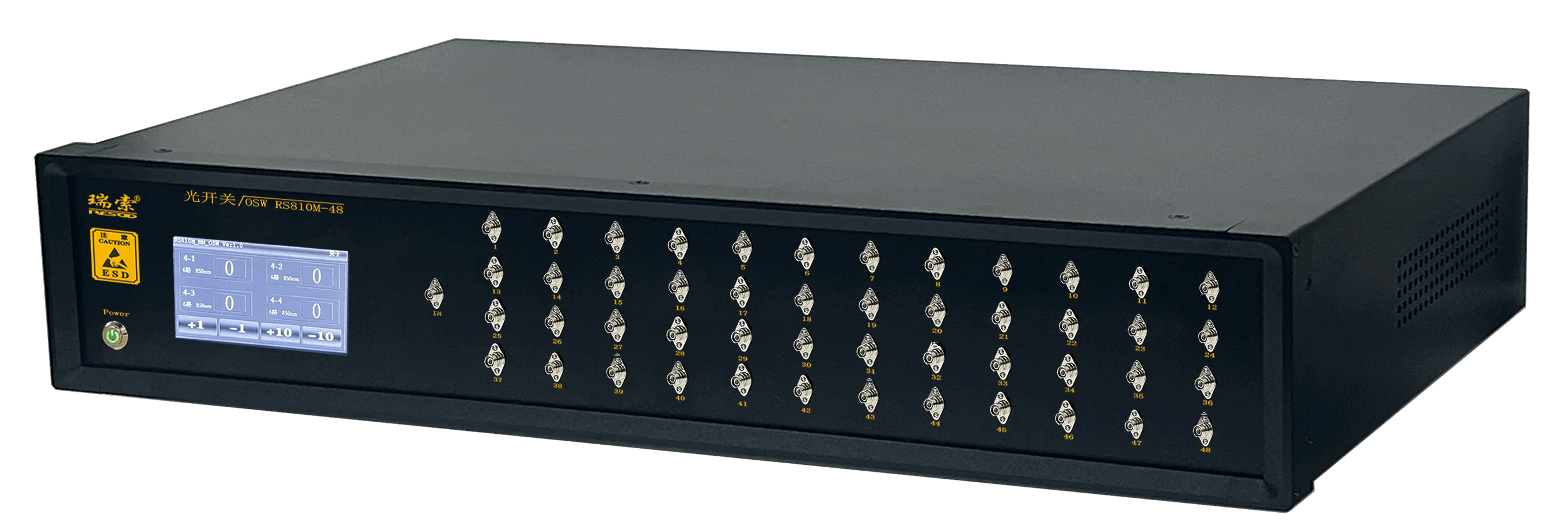

RS810M-48系列光开关作为一种关键的光路控制器件，能够精准实现光路的通断切换与动态路由调整，在光通信领域发挥着不可替代的核心作用，光开关主要应用于：光传输系统中的多路光监控、 LAN 多光源/探测器自动换接以及光传感多点动态监测系统；

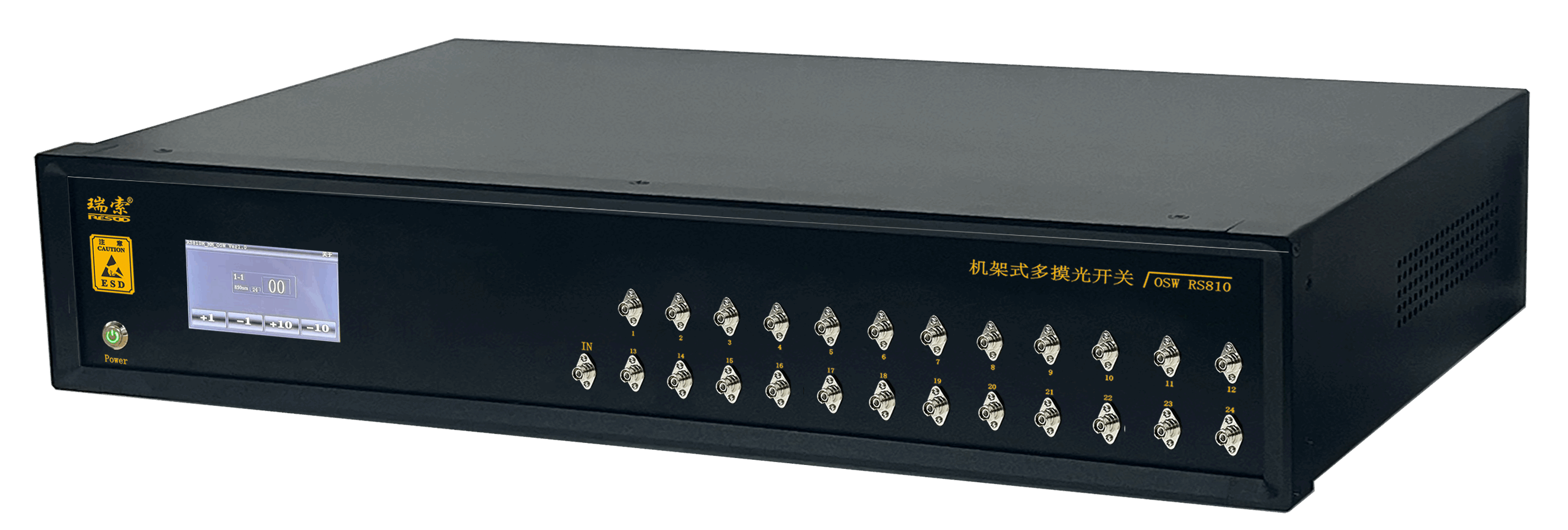

RS810M-24系列光开关作为一种关键的光路控制器件，能够精准实现光路的通断切换与动态路由调整，在光通信领域发挥着不可替代的核心作用，光开关主要应用于：光传输系统中的多路光监控、 LAN 多光源/探测器自动换接以及光传感多点动态监测系统；
同厂商产品
OSW408XA系列为当前TOSA/ROSA组件的研发和制造环境以及现场安装提供高性能、易于使用、经济有效的光学集成测试平台。设备集成前置光功率计和4:8光开关，刚性光学集成测试底板内置USB接口，可提供远程控制能力。
OSW1619AP为当前TOSA/ROSA组件的研发和制造环境以及现场安装提供高性能、易于使用、经济有效的光学集成测试平台。设备集成前置光功率计、波分复用、光开关和分光器，刚性光学集成测试底板内置USB接口，可提供远程控制能力。
OSW132XA系列为当前TOSA/ROSA组件的研发和制造环境以及现场安装提供高性能、易于使用、经济有效的光学集成测试平台。设备集成1:32光开关，刚性光学集成测试底板内置USB接口，可提供远程控制能力，具备高精度、可重复性的表征能力。
- «
- 1
- »
OSW108XA 1×8多路光开关 850nm/C+L波段|乘讯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
乘讯 · Steligent
OSW108XA 光测试一体机
集成 1:8 光开关的光学集成测试台，面向 TOSA/ROSA 研发与产线
产品简介
OSW108XA 系列为当前 TOSA/ROSA 组件的研发和制造环境以及现场安装提供高性能、易于使用、经济有效的光学集成测试平台。设备集成 1:8 光开关，刚性光学集成测试底板内置 USB 接口，可提供远程控制能力，具备高精度、高重复性的表征能力。
OSW108XA 是 AOC、光电模块和光学器件生产测试的良好工具，可完全编程，支持通过 LabView、C#、VEE 等外部软件调用 API。目标应用包括多通道光信道特性表征、切换、阻塞与网络监控；对冲击和振动不敏感，稳定性与可靠性高。
核心参数
• 开关通道：1×8
• 工作波长：850±40nm（多模）/ C 波段、L 波段、C+L 及其他（单模）
• 插入损耗：1.8dB（典型值）/ 2.2dB（最大值）
• 重复性：≤±0.02dB
• 回波损耗：≥50dB
• 偏振相关损耗：≤0.05dB
• 切换时间：≤15ms
• 耐久性：10 亿次（最小值）
• 外形尺寸：120mm × 442mm × 365mm（高×宽×深）
• 接口：USB
功能与特点
• 1:8 光开关
• 低插入损耗与低 PDL
• 高速切换时间
• 对冲击和振动不敏感
• 高稳定性、高可靠性
• 可完全编程，支持 LabView、C#、VEE 等外部软件调用 API
产品型号
• OSW1080B 1:8 单模光开关（SMF）
• OSW1081B 1:8 多模光开关（MMF）
资源下载
• 官方规格书：OSW108XA_规格书.pdf（可通过乘讯官方渠道索取）
详细指标请见 OSW108XA 光测试一体机 详细指标页。
乘讯 Steligent · onetest 仪器资源库
乘讯 · Steligent
OSW108XA 光测试一体机 详细指标
集成 1:8 光开关的光学集成测试台，面向 TOSA/ROSA 研发与产线
OSW108XA 系列为当前 TOSA/ROSA 组件的研发和制造环境以及现场安装提供高性能、易于使用、经济有效的光学集成测试平台。设备集成 1:8 光开关，刚性光学集成测试底板内置 USB 接口，可提供远程控制能力，具备高精度、高重复性的表征能力。
详细指标
光开关规格
• 开关通道：1×8
• 工作波长：850±40nm（多模）/ C 波段、L 波段、C+L 及其他（单模）
• 插入损耗：1.8dB（典型值）/ 2.2dB（最大值）
• 重复性：≤±0.02dB
• 回波损耗：≥50dB
• 串扰：≥50dB
• 波长相关损耗：≤0.3dB
• 偏振相关损耗：≤0.05dB
• 温度相关损耗：≤0.3dB
• 切换时间：≤15ms
• 最大光功率：≤500mW
• 功耗：100µW
• 耐久性：10 亿次（最小值）
• 工作温度：-5 ~ +70℃
• 储存温度：-40 ~ +85℃
• 光纤类型：MMF-28 或等效（多模）/ SMF-28 或等效（单模）
• 尺寸：OD5.5×28mm
通用规格
• 外形尺寸：120mm × 442mm × 365mm（高×宽×深）
• 重量：约 6.8kg
• 建议校准周期：24 个月
• 工作温度：+0℃ ~ +70℃
• 工作湿度：15% ~ 95%，无冷凝
• 工作海拔：最高 2000m
• 接口：USB
• 电源功耗：AC 90~250V，50~60Hz，20Wmax
注：指标在无连接器条件下给出
注：O 波段：1290~1330nm，C 波段：1530~1570nm，L 波段：1570~1610nm，全波段：1270~1620nm
注：插入损耗在中心波长、23℃ 条件下测量
注：波长相关损耗在 23℃、±20nm 范围内测量
注：重复性为 100 次循环后的定义值
产品型号
• OSW1080B 1:8 单模光开关（SMF）
• OSW1081B 1:8 多模光开关（MMF）
资源下载
• 官方规格书：OSW108XA_规格书.pdf（可通过乘讯官方渠道索取）
