派格测控 · PGTEC

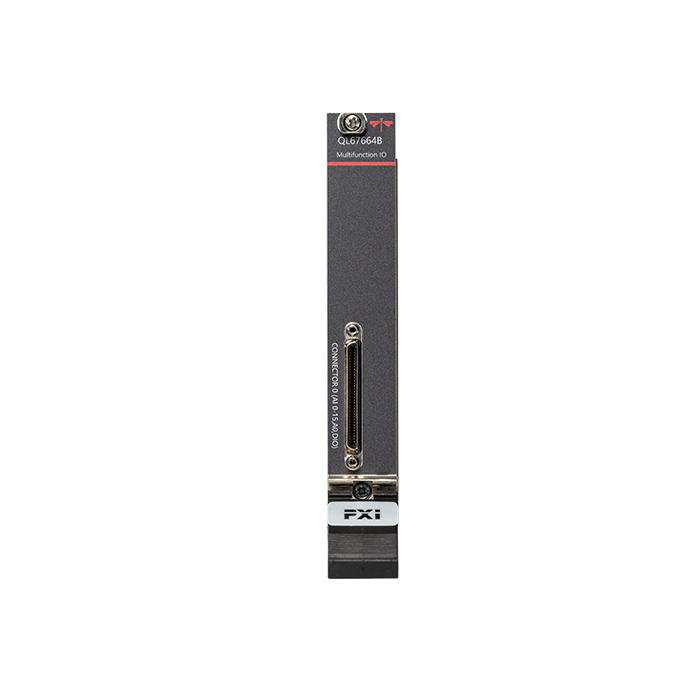

QL67664B 多功能IO模块
多功能IO模块 · 16路单端/8路差分 · 2MS/s
产品简介
QL67664B是一款多通道数据采集模块，具有16路单端或8路差分模拟输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。设备利用高吞吐量PCI Express总线、多核优化的驱动程序和应用软件提供高性能测试。适用于数据记录和控制以及测试自动化等广泛的应用。同时提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
核心参数
• 通道数：16路单端或8路差分
• 模拟转换器分辨率：16位
• 采样率：单通道最大2MS/s，多通道最大1MS/s
• 定时分辨率：≤10ns
• 定时精度：≤采样率的50ppm
• 输入耦合：DC
• 输入量程：±0.1V、±0.2V、±0.5V、±1V、±2V、 ±5V、±10V
• 精度：增益误差：±0.15% Max @FSR
功能与特点
• 16路单端或8路差分输入，单通道最大采样率2MS/s，多通道最大采样率1MS/s
• 2个独立输出通道，每通道最大更新速率4MS/s
• 输入、输出分辨率16bit
• 共24个数字IO
• 共4个32位定时器/计数
型号与选件
• 主型号：QL67664B
• 通道数：16: 16路单端或8路差分
• 温度等级：√C: 商业等级(0℃~55℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 适用于数据记录和控制以及测试自动化等广泛的应用
资源下载
• QL67664B 详细指标见 QL67664B 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67664B 多功能IO模块 详细指标
多功能IO模块 · 16路单端/8路差分 · 2MS/s
QL67664B是一款多通道数据采集模块，具有16路单端或8路差分模拟输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。设备利用高吞吐量PCI Express总线、多核优化的驱动程序和应用软件提供高性能测试。适用于数据记录和控制以及测试自动化等广泛的应用。同时提供设备相关的API参考编程范例，用户可以根据自己的需求灵活开发。
主要特点：16路单端或8路差分输入，单通道最大采样率2MS/s，多通道最大采样率1MS/s；2个独立输出通道，每通道最大更新速率4MS/s；输入、输出分辨率16bit；共24个数字IO；共4个32位定时器/计数。
详细指标
模拟输入
• 通道数：16路单端或8路差分
• 模拟转换器分辨率：16位
• 采样率：单通道最大2MS/s，多通道最大1MS/s
• 定时分辨率：≤10ns
• 定时精度：≤采样率的50ppm
• 输入耦合：DC
• 输入量程：±0.1V、±0.2V、±0.5V、±1V、±2V、 ±5V、±10V
• 精度：增益误差：±0.15% Max @FSR
偏移误差：±1LSB Max
温漂：20ppm/℃
• 触发方式：软件触发、数字边沿触发、模拟边沿触发、具有迟滞的模拟边沿触发、模拟窗触发
机械与环境规格
• 尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤0.5kg
• 工作温度：0℃~55℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL67664B
• 通道数：16: 16路单端或8路差分
• 温度等级：√C: 商业等级(0℃~55℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67664B 产品介绍见 QL67664B 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
