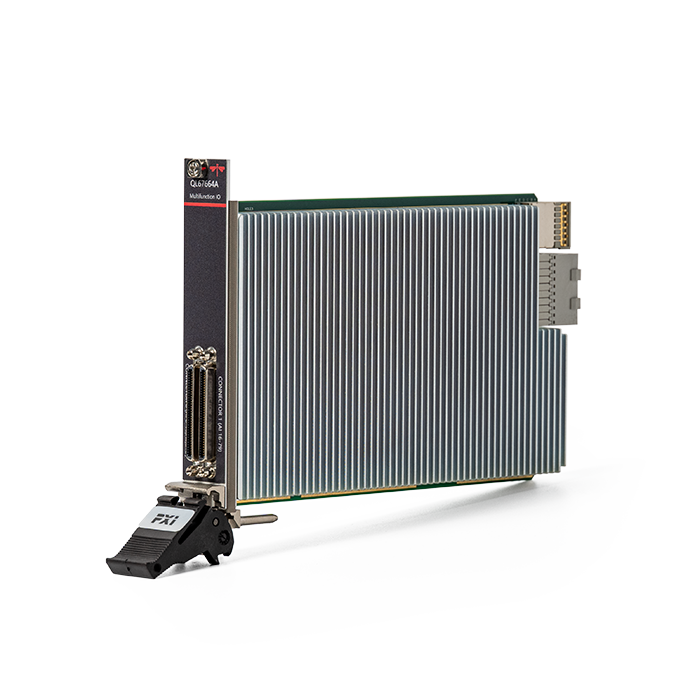

QL67664A是一款多通道数据采集模块，具有80路单端或40路差分模拟输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。

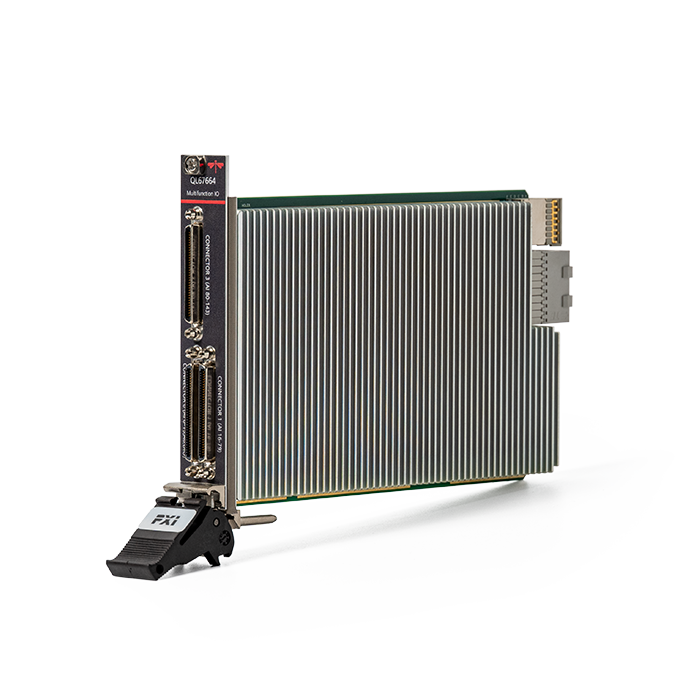

QL67664是一款多通道数据采集模块，具有144路单端或72路差分输入、2路模拟输出、24个DIO，4个32位定时器/计数器，用于PWM、编码器、频率、事件计数等应用。
- «
- 1
- »
QL67668 64通道模拟输出模块 4MS/s|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC
QL67668 模拟输出模块
模拟输出模块 · 64通道 · 4MS/s
产品简介
QL67668是一款单槽PXIe模拟输出模块，具有64路模拟输出，每组使用一个通道的情况下，最大更新速率可达4MHz，在非同步输出模式下，所有通道输出时，最大更新速率为500kHz，同步输出模式下，最大更新速率可达2MHz，同时具备20路数字I/O和 4个计数器，可用于对各种低速模拟信号的精确测量或数字设备的控制。
核心参数
• 通道数：64通道（8个通道为1组，共8组）
• 输出精度：±0.05%FSR
• 稳定时间：15uS～±1LSB
• 输出类型：DC、正弦波、方波、三角波及自定义波形
• 输出范围：±15V
• 输出驱动电流：±20mA
• 转换速率：6V/us
• 输出模式：单点输出、单次输出、连续输出
功能与特点
• 64通道输出
• 模拟输出范围-15V到+15V，驱动能力-20mA到+20mA
• 20个数字IO
• 4个32位定时器
型号与选件
• 主型号：QL67668
• 通道数：64：64通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
典型应用场景
• 用于对各种低速模拟信号的精确测量或数字设备的控制
资源下载
• QL67668 详细指标见 QL67668 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67668 模拟输出模块 详细指标
模拟输出模块 · 64通道 · 4MS/s
QL67668是一款单槽PXIe模拟输出模块，具有64路模拟输出，每组使用一个通道的情况下，最大更新速率可达4MHz，在非同步输出模式下，所有通道输出时，最大更新速率为500kHz，同步输出模式下，最大更新速率可达2MHz，同时具备20路数字I/O和 4个计数器，可用于对各种低速模拟信号的精确测量或数字设备的控制。
主要特点：64通道输出；模拟输出范围-15V到+15V，驱动能力-20mA到+20mA；20个数字IO；4个32位定时器。
详细指标
• 通道数：64通道（8个通道为1组，共8组）
• 输出精度：±0.05%FSR
• 稳定时间：15uS～±1LSB
• 输出类型：DC、正弦波、方波、三角波及自定义波形
• 输出范围：±15V
• 输出驱动电流：±20mA
• 转换速率：6V/us
• 输出模式：单点输出、单次输出、连续输出
• 最大更新速率：1个通道最大：4MS/s；8个通道（每组使用1个通道）：4MS/s；64个通道（非同步输出模式下）：500kS/s；64个通道（同步输出模式下）：4MS/s
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：10%~90%，无凝结
选型配置
• 主型号：QL67668
• 通道数：64：64通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67668 产品介绍见 QL67668 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
