利利普 · OWON
AG-S 单通道信号源
5MHz至10MHz输出频率 · 125MS/s采样率
产品简介
• 采用先进的DDS技术，10MHz最高输出频率
• 125MS/s采样率，频率分辨率1μHz
• 14 bits垂直分辨率，8K点任意波形长度
• 丰富的波形输出：5种基本波形，内置45种任意波形
• 丰富的调制功能：AM、FM、PM、FSK、PWM 以及输出线性/对数扫描和脉冲串波形
• 支持SCPI功能
• 可与EDS+C系列数字示波器无缝连接
• 4寸（480x320）高分辨率TFT液晶显示
产品描述

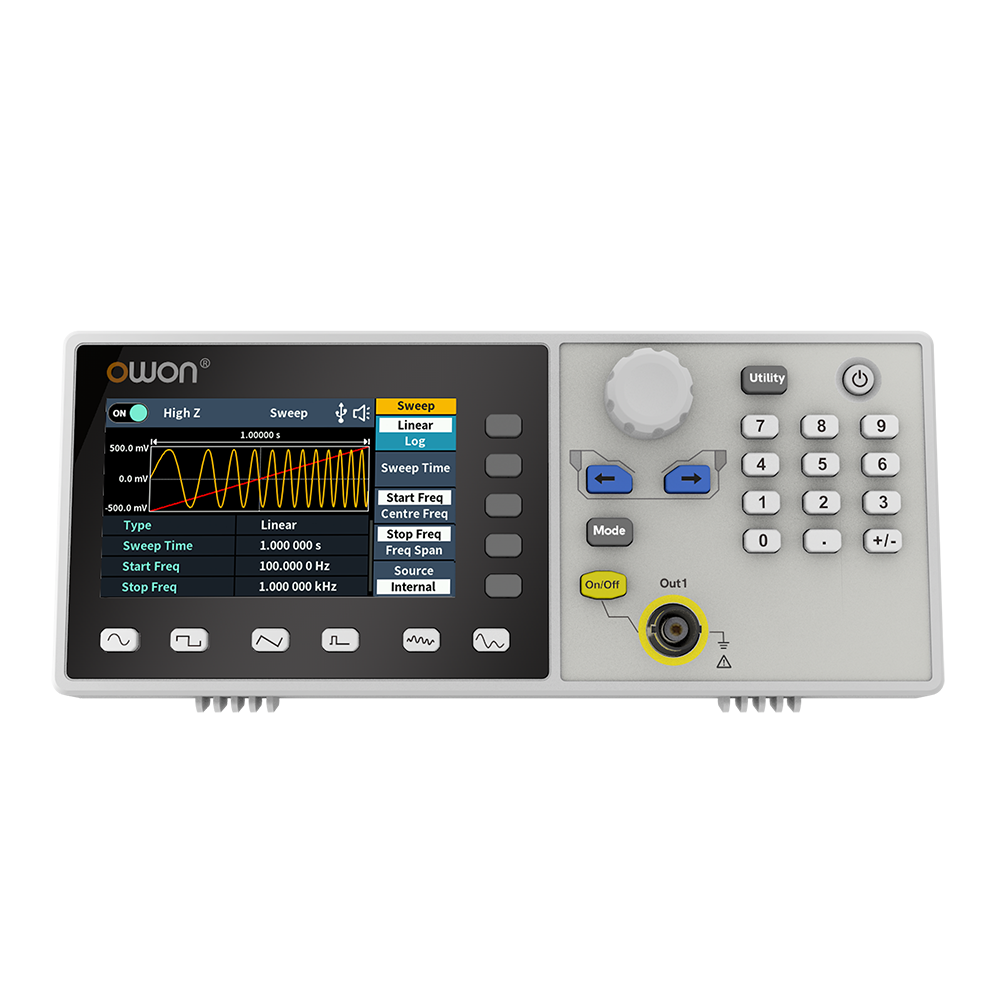

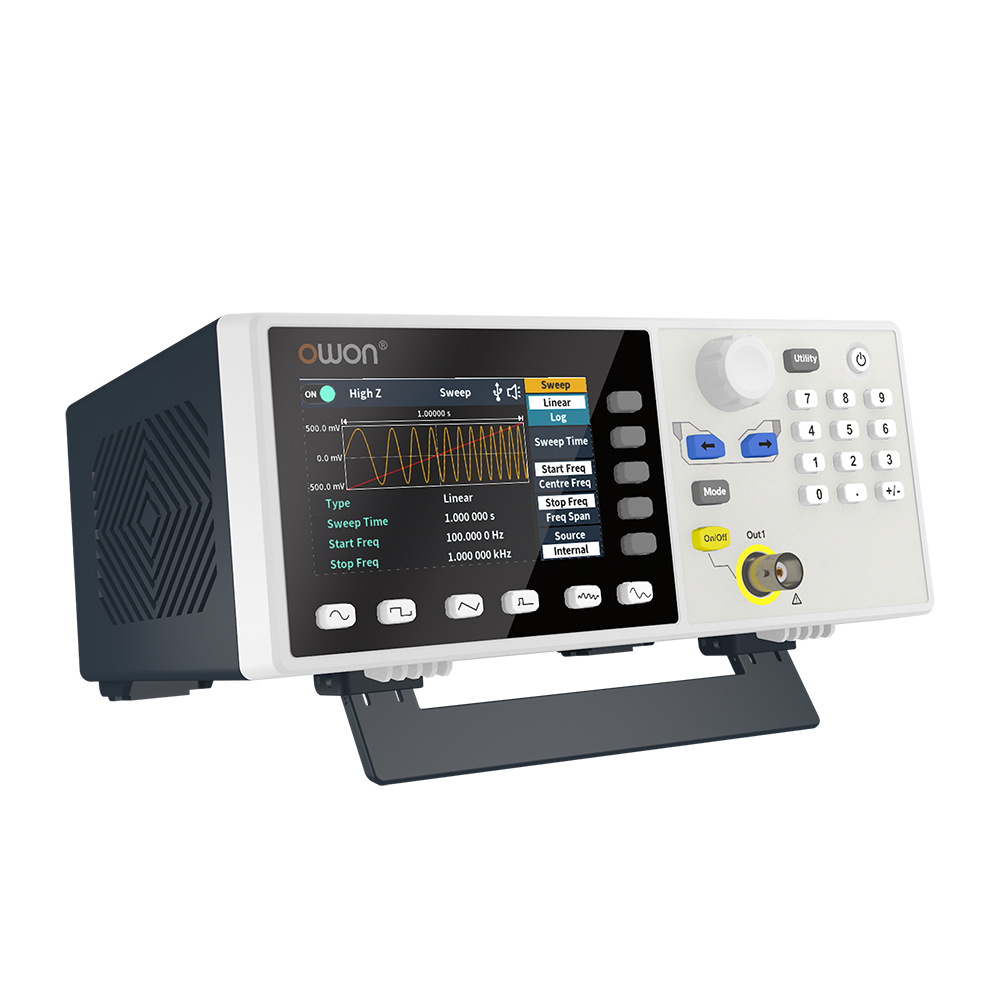

AG-S系列单通道信号源
产品描述图
核心参数
• 带宽 5MHz：10MHz
• 实时采样率：125MS/s
• 垂直采样率：AG051/AG051F/AG1011/AG1011F 14 bits、波形
• 标准波形：正弦波、方波、脉冲波、锯齿波，噪声
• 任意波形：AG051/AG051F/AG1011/AG1011F 指数上升、指数衰减、Sin（x）/x、阶梯波等45种内建波形以及用户自定义波形、频率特性（最高采样率400Msa/s，频率分辨率1uHz）
• 正弦波 1μHz - 5MHz：1μHz - 10MHz
• 方波 1μHz - 5MHz：1μHz - 5MHz
• 脉冲波 1μHz - 5MHz：1μHz - 5MHz
• 锯齿波：1μHz - 1MHz
• 噪声：5MHz (-3dB) (typical)
• 任意波：AG051/AG051F/AG1011/AG1011F 1μHz - 5MHz、幅值特性
• 输出幅度：1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (高阻)
资源下载
• AG-S 详细指标见 AG-S 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
AG-S 单通道信号源 详细指标
5MHz至10MHz输出频率 · 125MS/s采样率
产品特点
• 采用先进的DDS技术，10MHz最高输出频率
• 125MS/s采样率，频率分辨率1μHz
• 14 bits垂直分辨率，8K点任意波形长度
• 丰富的波形输出：5种基本波形，内置45种任意波形
• 丰富的调制功能：AM、FM、PM、FSK、PWM 以及输出线性/对数扫描和脉冲串波形
• 支持SCPI功能
• 可与EDS+C系列数字示波器无缝连接
• 4寸（480x320）高分辨率TFT液晶显示
详细指标
• 带宽 5MHz：10MHz
• 实时采样率：125MS/s
• 垂直采样率：AG051/AG051F/AG1011/AG1011F 14 bits、波形
• 标准波形：正弦波、方波、脉冲波、锯齿波，噪声
• 任意波形：AG051/AG051F/AG1011/AG1011F 指数上升、指数衰减、Sin（x）/x、阶梯波等45种内建波形以及用户自定义波形、频率特性（最高采样率400Msa/s，频率分辨率1uHz）
• 正弦波 1μHz - 5MHz：1μHz - 10MHz
• 方波 1μHz - 5MHz：1μHz - 5MHz
• 脉冲波 1μHz - 5MHz：1μHz - 5MHz
• 锯齿波：1μHz - 1MHz
• 噪声：5MHz (-3dB) (typical)
• 任意波：AG051/AG051F/AG1011/AG1011F 1μHz - 5MHz、幅值特性
• 输出幅度：1m Vpp - 12.5 Vpp (50Ω), 1m Vpp - 25 Vpp (高阻)
• 幅度分辨率：1mVpp or 14 >digits
• 直流偏移范围（AD+DC）：±6.25V (50Ω), ±12.5V (高阻)
• 偏移分辨率：1mV>or 4 digits
• 输出阻抗：AG051/AG051F/AG1011/AG1011F 50Ω (>典型值>)、任意波
• 波形长度：2 pts to 8k pts
• 采样率：125MS/s
• 垂直分辨率：14 bits
• 非异失存储：AG051/AG051F/AG1011/AG1011F 64M byte、调制特性（选配）
• 调制方式：AG051 /；AG051F AM, FM, PM, FSK, Sweep, and Burst；AG1011 /；AG1011F AM, FM, PM, FSK, Sweep, and Burst
• 调制频率：AG051 /、输入/输出；AG051F 2mHz to 20.00KHz (FSK 2mHz - 100KHz)、输入/输出；AG1011 /、输入/输出；AG1011F 2mHz to 20.00KHz (FSK 2mHz - 100KHz)、输入/输出
• 显示：4寸 (480 × 320 像素) 高分辨率TFT液晶显示
• 输入模式：AG051 外部调制输入；AG051F 外部调制输入、 外部触发输入、 外部参考时钟输入；AG1011 外部调制输入；AG1011F 外部调制输入、 外部触发输入、 外部参考时钟输入
• 标准接口：AG051/AG051F/AG1011/AG1011F USB device、机械规格
• 尺寸：235mm（长）× 110mm（高） × 295 mm(深)
• 重量：3.00 kg（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• AG-S 产品介绍见 AG-S 产品介绍页。
利利普 OWON · onetest 仪器资源库
