EDS-C 100MHz至300MHz带宽 双通道深存储数字示波器带电池 3.2GS/s采样率 10M存储深度|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

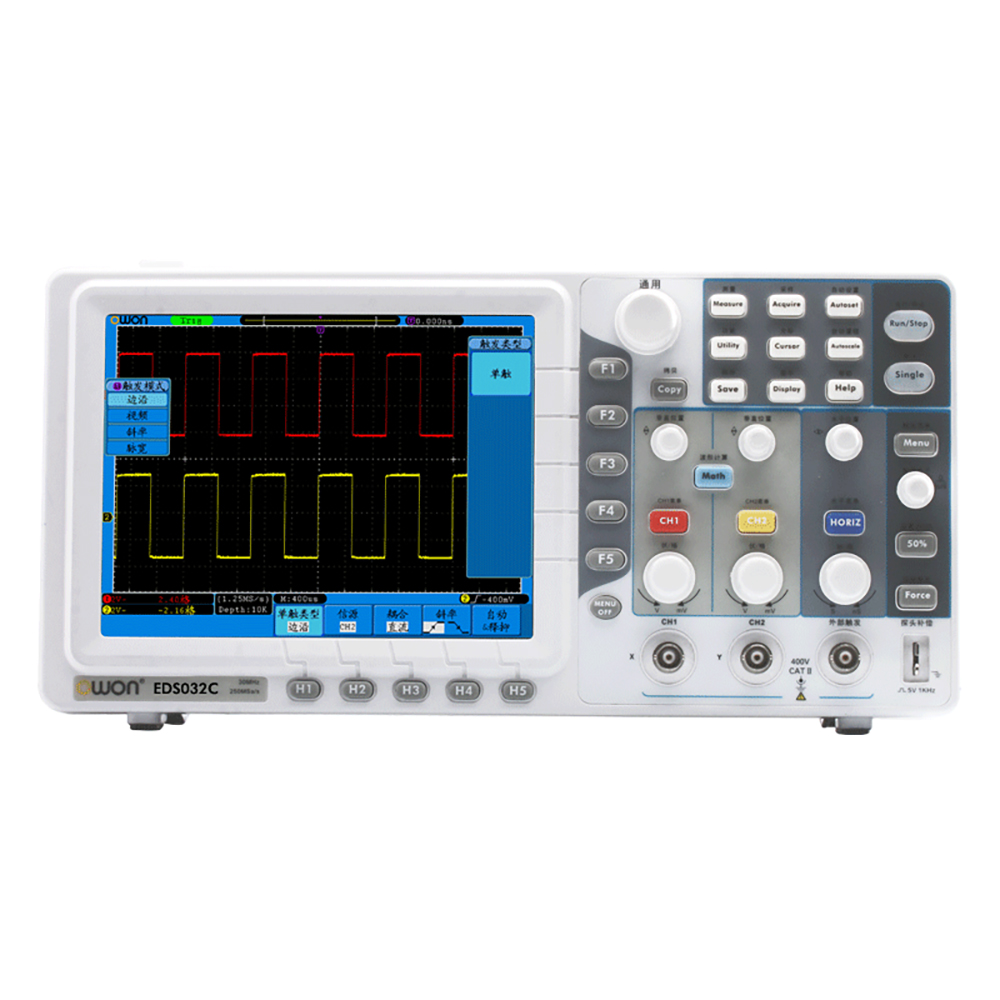

EDS-C 深存储数字示波器带电池
100MHz至300MHz带宽 双通道 · 3.2GS/s采样率 10M存储深度
产品简介
• 全系列带宽覆盖100MHz～300MHz； + 实时采样率覆盖1GS/s～3.2GS/s范围； + 10M存储深度； + 全自动量程功能，轻松实现即触即测效果； + Pass/Fail功能和触发同步输出功能； + 电流测量功能；
• 支持SCPI通信功能； + 8英寸800×600高分辨率大尺寸显示； + 拇指宽度的超薄机身，占用更小的工作空间； + 支持电池选配；
产品描述
EDS-C系列深存储数字示波器带电池
产品描述图
核心参数
• 带 宽：EDS102C/EDS112C 100MHz；EDS202C 200MHz；EDS302C/EDS312C 300MHz
• 实时采样率：EDS102C 1GS/s；EDS112C/EDS202C 2GS/s；EDS302C 2.5GS/s；EDS312C 3.2GS/s
• 上升时间 （BNC上典型的）：EDS102C/EDS112C ≤3.5ns；EDS202C ≤1. 7ns；EDS302C/EDS312C ≤1.17ns
• 时基范围：EDS102C 2ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进；EDS112C/EDS202C/EDS302C/EDS312C 1ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进
• 存储深度：10M
• 通 道：2通道 + 外部触发
• 显 示：8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素
• 时间间隔（△T） 测量精确度：单次：±(1采样间隔时间+100ppm×读数+0.6ns)>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 垂直灵敏度：2mV/div~10V/div(在输入BNC处)
• 垂直分辨率：8bit分辨率，两个通道同时采样
• 最大输入电压：400V (DC+AC峰值、1MΩ输入阻抗) （10：1探头衰减）
资源下载
• EDS-C 详细指标见 EDS-C 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
EDS-C 深存储数字示波器带电池 详细指标
100MHz至300MHz带宽 双通道 · 3.2GS/s采样率 10M存储深度
产品特点
• 全系列带宽覆盖100MHz～300MHz； + 实时采样率覆盖1GS/s～3.2GS/s范围； + 10M存储深度； + 全自动量程功能，轻松实现即触即测效果； + Pass/Fail功能和触发同步输出功能； + 电流测量功能；
• 支持SCPI通信功能； + 8英寸800×600高分辨率大尺寸显示； + 拇指宽度的超薄机身，占用更小的工作空间； + 支持电池选配；
详细指标
• 带 宽：EDS102C/EDS112C 100MHz；EDS202C 200MHz；EDS302C/EDS312C 300MHz
• 实时采样率：EDS102C 1GS/s；EDS112C/EDS202C 2GS/s；EDS302C 2.5GS/s；EDS312C 3.2GS/s
• 上升时间 （BNC上典型的）：EDS102C/EDS112C ≤3.5ns；EDS202C ≤1. 7ns；EDS302C/EDS312C ≤1.17ns
• 时基范围：EDS102C 2ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进；EDS112C/EDS202C/EDS302C/EDS312C 1ns/div ~ 100s/div， 按1 ~ 2 ~ 5进制方式步进
• 存储深度：10M
• 通 道：2通道 + 外部触发
• 显 示：8英寸TFT (真彩色) 液晶屏幕，65535色，800×600像素
• 时间间隔（△T） 测量精确度：单次：±(1采样间隔时间+100ppm×读数+0.6ns)>16个平均值：±(1采样间隔时间+100ppm×读数+0.4ns)
• 输入阻抗：1MΩ±2%，与15pF±5pF并联
• 垂直灵敏度：2mV/div~10V/div(在输入BNC处)
• 垂直分辨率：8bit分辨率，两个通道同时采样
• 最大输入电压：400V (DC+AC峰值、1MΩ输入阻抗) （10：1探头衰减）
• 触发类型：边沿触发、视频触发、交替触发、脉宽触发、斜率触发

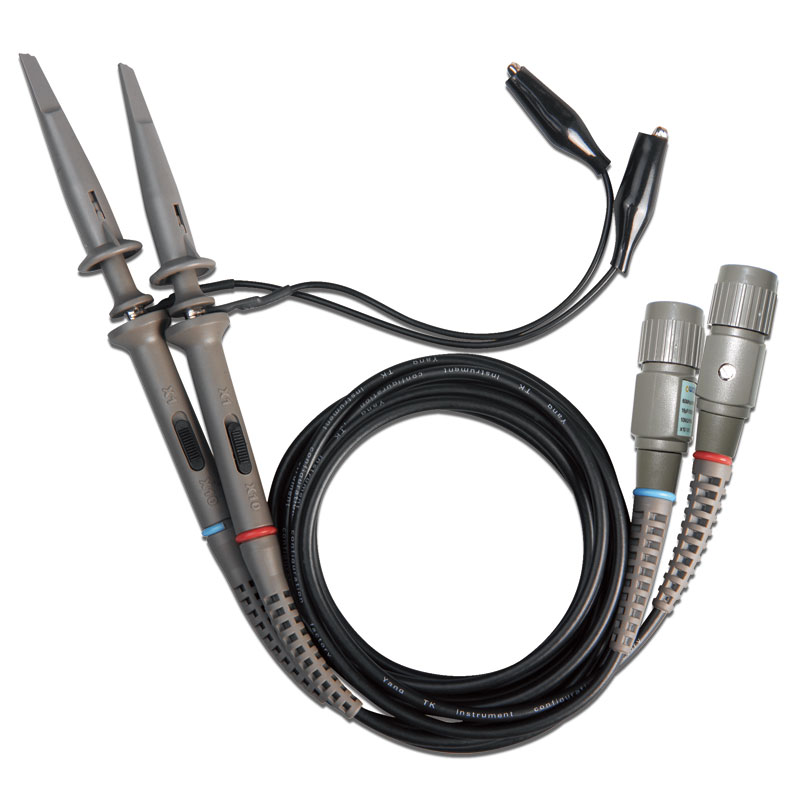

• 探头衰减系数：1X, 10X, 100X, 1000X
• 通道间的隔离度：50Hz：100：1，10MHz：40：1
• 波形内插：Sin(x)/ x
• 位移范围：±1V(2mV~50mV), ±10V(100Mv~1V),±100V(2V~10V)
• 低频响应 (交流耦合，-3Db)：≥10Hz (在BNC上)
• 直流增益精确度：±3%
• 触发耦合方式：DC耦合、AC耦合、LF抑制、HF抑制
• 触发电平范围 内部：距屏幕中心±6格
• EXT：±600mV
• EXT/5：±3V
• 触发电平精确度 （典型的） 适用于上升和下降时间≥20ns的信号 内部：±0.3格
• EXT：±(40mV+6%设定值)
• EXT/5：±(200mV+6%设定值)
• 触发灵敏度 （视频触发、典型的） 内部：2格峰间值
• EXT：400mV
• EXT/5：2V
• 信号制式和行/场频率 （视频触发类型）：支持任何场频或行频的NTSC、PAL和SECAM广播系统
• 自动测量：峰-峰值、均值、均方根值、周均方根、游标均方根、频率、周期、工作周期、 最大值、最小值、顶端值、底端值、幅度、过冲、预冲、 上升时间、下降时间、相位、正脉冲、负脉宽、正占空比、负占空比、延迟A→B↑、延迟A→B↓
• 数学操作：加、减、乘、除、FFT
• 存储波形：15组波形
• 相位差：±3 degrees
• 电流测量范围：100mA/V~1KA/V
• 光标测量：光标间电压差（△V），光标间时间差（△T）

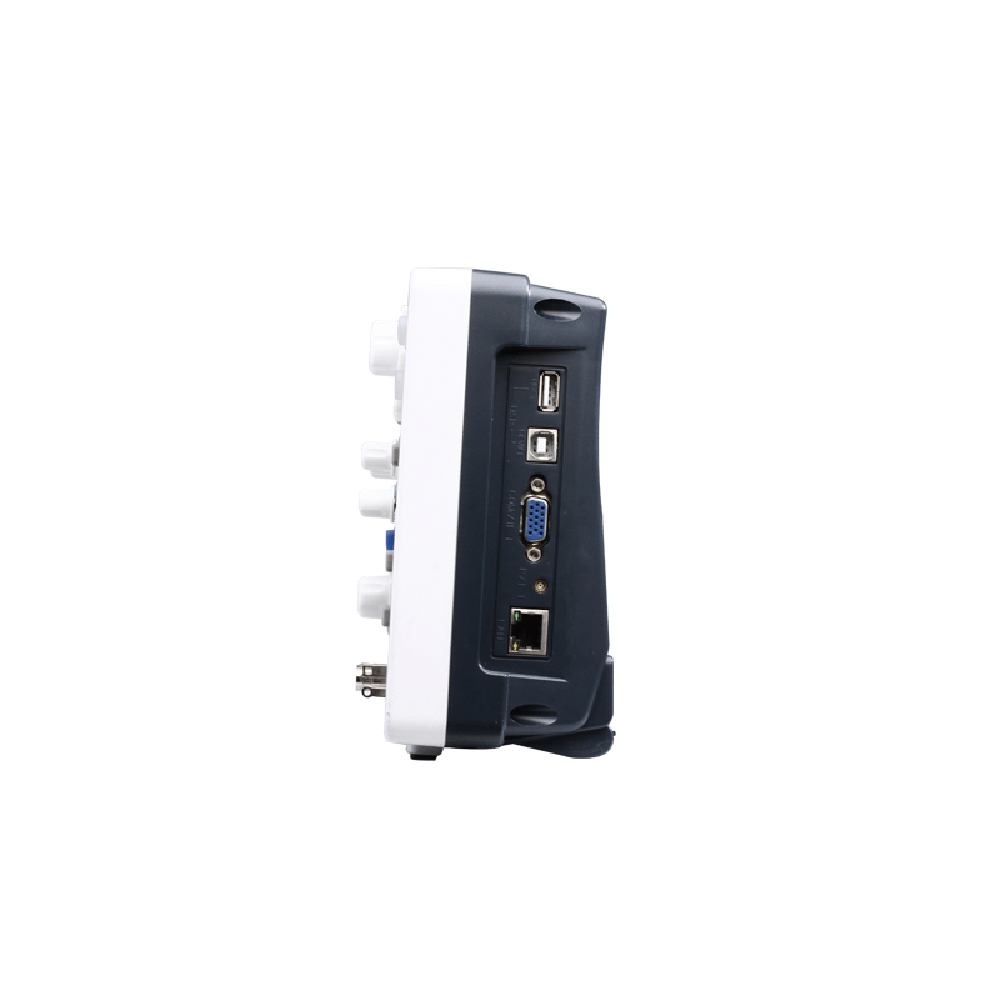

• 标准接口：USB HOST（U盘储存）、USB DEVICE、LAN、AUX（触发输出/PassFail）、VGA / RS232 (选配)
• 电 源：100~240VACRMS,CATⅡ
• 电 池：7.4V,8000mAh
• 尺 寸：340mm (长)×155mm (高)×70mm (宽)
• 重 量：1.8公斤（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
资源下载
• EDS-C 产品介绍见 EDS-C 产品介绍页。
利利普 OWON · onetest 仪器资源库
