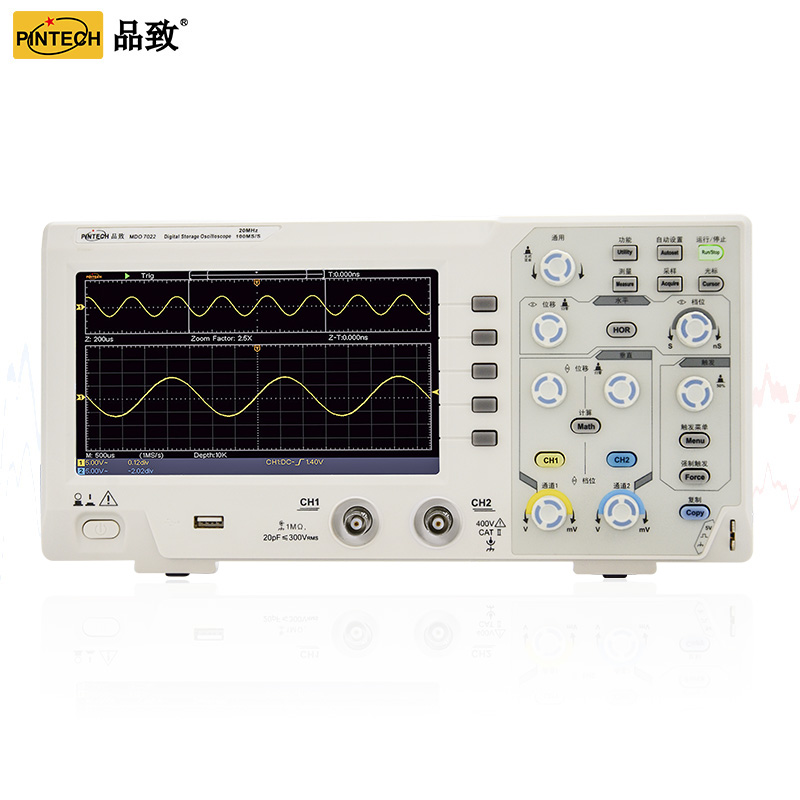

20MHz双通道便携式示波器 MDO 7022 20MHz带宽 2通道 100MS/s实时采样率 超薄机身，占用更小的操作空间 7英寸（800 × 480 像素）高分辨率显示 支持SCPI通信功能、labview 通信功能 30种自动测量值，可一键显示
同厂商产品
TAO3000系列4通道手持平板示波器
HDS300 是利利普（OWON）的手持式多功能数字示波器，100MHz带宽。
HDS2102A 是利利普（OWON）的手持汽车示波器，100MHz带宽 双通道。
- «
- 1
- »
HDS200 25MHz至200MHz带宽 单/双通道手持多功能数字示波器 250MSa/s采样率|利利普 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
利利普 · OWON

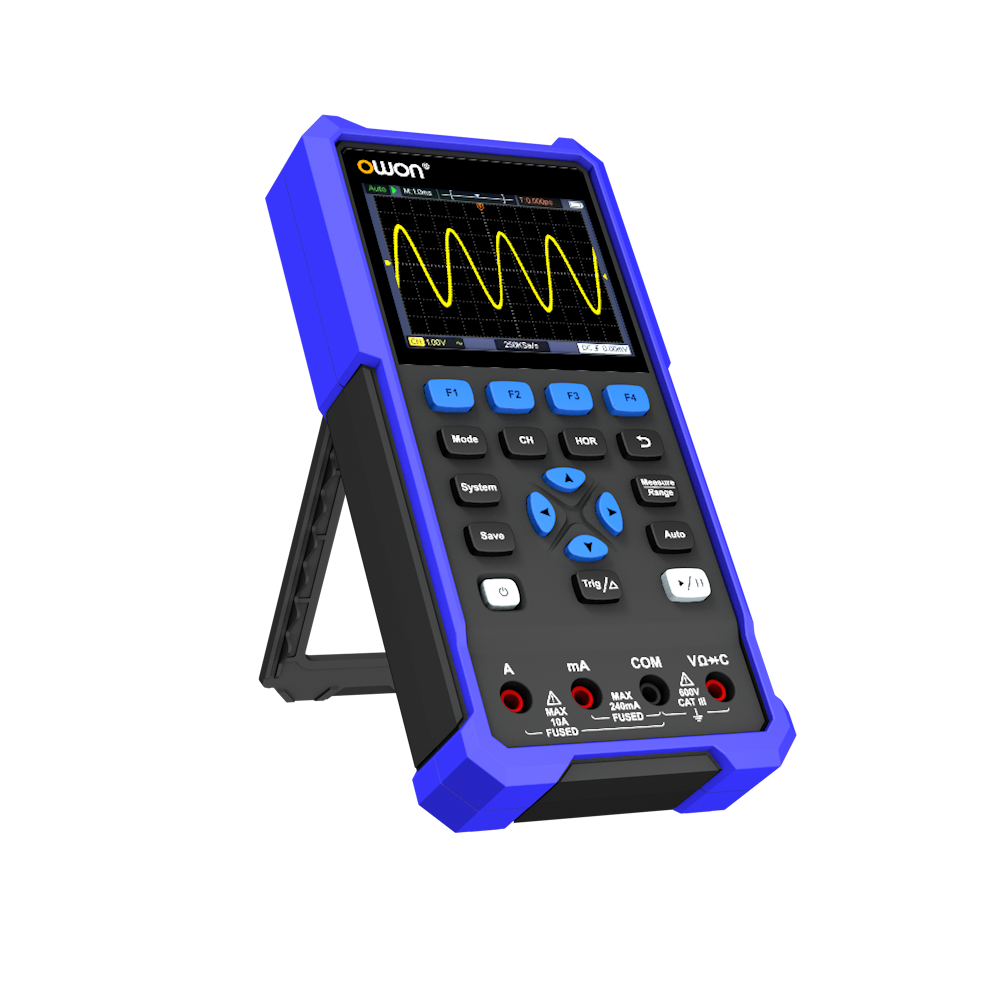

HDS200 手持多功能数字示波器
25MHz至200MHz带宽 单/双通道 · 250MSa/s采样率
产品简介
• 示波器+万用表+信号源多功能合一
• 最高70MHz带宽，250MSa/s实时采样率
• 4 1/2位真有效值万用表，支持电压、电流、电阻、电容、二极管、通断测试
• 波形输出频率最大可到100kHz， 可输出正弦波、矩形波、锯齿波、脉冲波
• 3.5英寸高分辨率、高对比度的彩色液晶显示，适合户外环境使用
• 锂电池供电

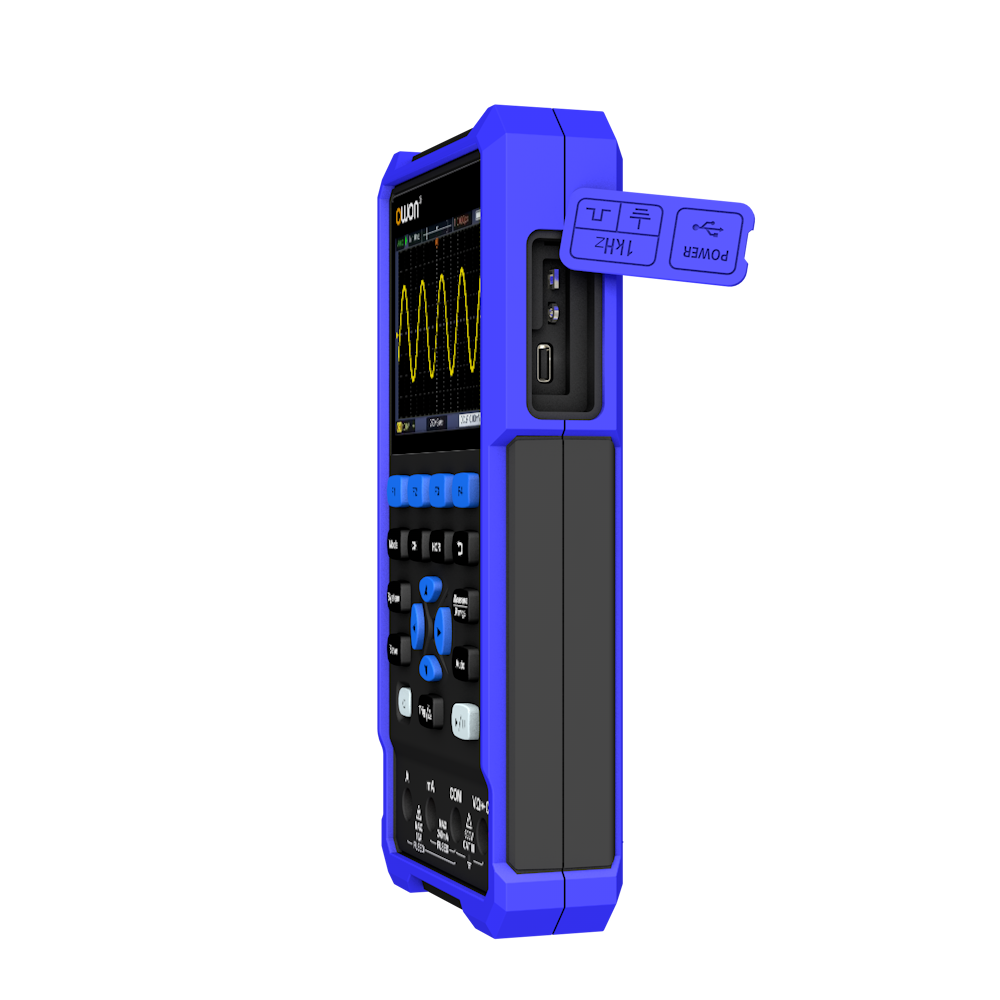

• USB Type-C接口，支持充电宝供电，支持上位机连接
• 支持SCPI通信功能，方便二次开发
产品描述图
核心参数
• 带 宽：HDS241 40MHz；HDS271 70MHz
• 实时采样率：250MSa/s
• 存储深度：4K或8K可选
• 显 示：3.5英寸LCD
• 波形刷新率：10000 wfrms/s
• 探头衰减系数：1X,10X,100X,1000X,10000X
• 最大输入电压：400V(DC+AC峰值)
• 时基范围：5ns/div~1000s/div，按1~2~5进制步进
• 垂直灵敏度：10mV/div~10V/div
• 自动测量：频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值
• 光标测量：光标间电压差（△V），光标间时间差（△T）
• 通信接口：USB TYPE-C
资源下载
• HDS200 详细指标见 HDS200 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
HDS200 手持多功能数字示波器 详细指标
25MHz至200MHz带宽 单/双通道 · 250MSa/s采样率
产品特点
• 示波器+万用表+信号源多功能合一
• 最高70MHz带宽，250MSa/s实时采样率
• 4 1/2位真有效值万用表，支持电压、电流、电阻、电容、二极管、通断测试
• 波形输出频率最大可到100kHz， 可输出正弦波、矩形波、锯齿波、脉冲波
• 3.5英寸高分辨率、高对比度的彩色液晶显示，适合户外环境使用
• 锂电池供电
• USB Type-C接口，支持充电宝供电，支持上位机连接
• 支持SCPI通信功能，方便二次开发
详细指标
• 带 宽：HDS241 40MHz；HDS271 70MHz
• 实时采样率：250MSa/s
• 存储深度：4K或8K可选
• 显 示：3.5英寸LCD
• 波形刷新率：10000 wfrms/s
• 探头衰减系数：1X,10X,100X,1000X,10000X
• 最大输入电压：400V(DC+AC峰值)
• 时基范围：5ns/div~1000s/div，按1~2~5进制步进
• 垂直灵敏度：10mV/div~10V/div
• 自动测量：频率、周期、幅度、最大值、最小值、平均值、峰-峰值、均方根值
• 光标测量：光标间电压差（△V），光标间时间差（△T）
• 通信接口：USB TYPE-C
• 数字显示：4位（最大显示24000）；测量；电压、电流、电阻、电容、二极管、通断
• 最大输入电压：AC:750 VDC:1000V
• 最大输入电流：AC:10A DC:10A
• 二极管：0-2V
• 通断测试：<50Ω
• 自动量程：√；真有效值
• 波形输出频率：正弦波、方波、锯齿波；10Hz~100kHz，1-2-5步进
• 脉冲波：10Hz~10kHz，1-2-5步进
• 输出幅度：1Vpp或2.5Vpp
附页：HDS200 技术参数
• 带 宽：HDS25(S) 25MHz；HDS242(S) 40MHz；HDS272(S) 70MHz；HDS2102(S) 100MHz；HDS2202(S) 200MHz
• 通 道：双通道或双通道+单通道信号源（带S机型）
• 实时采样率：HDS25(S)/HDS242(S)/HDS272(S) 250MSa/s；HDS2102(S) 500MSa/s；HDS2202(S) 1GS/s
• 存储深度：8K
• 显 示：3.5英寸LCD
• 波形刷新率：10000 wfrms/s
• 输入阻抗：1MΩ±2%，与16pF±10pF并联
• 探头衰减系数：1X,10X,100X,1000X,10000X
• 最大输入电压：400V(DC+AC峰值、1MΩ输入阻抗)（10：1探头衰减）
• 带宽限制：20MHz
• 时基范围：HDS25(S)/HDS242(S)/HDS272(S) 5ns/div~500s/div，按1~2~5进制步进；HDS2102(S)/HDS2202(S) 2ns/div~1000s/div，按1~2~5进制步进
• 垂直灵敏度：10mV/div~10V/div
• 垂直分辨率：8bit
• 低频响应：在 BNC 处为≤10Hz （-3db）
• 触发电平：从显示屏中心开始±4 个分度
• 自动测量：频率、周期、幅度、最大值、最小值、平均值、峰-峰值、
• 光标测量：光标间电压差（△V），光标间时间差（△T）
• 通信接口：USB TYPE-C
• 电 源：电源适配 / 电池
• 数字显示：4 1/2位（最大显示20000）
• 测量：电压、电流、电阻、电容、二极管、通断
• 输入阻抗：10MΩ
• 二极管：0-2V
波形输出频率
• 正弦波：0.1Hz~25MHz；0.1Hz~10MHz（HDS25S）
• 方波：0.1Hz~5MHz; 0.1Hz~2MHz（HDS25S）
• 锯齿波：0.1Hz~1MHz
• 脉冲波：0.1Hz~5MHz
• 任意波：0.1Hz~5MHz
• 采样率：125MS/s
• 通道数：1
• 输出幅度：20mVpp-5Vpp（高阻），10mVpp-2.5Vpp (50Ω)
• 波形长度：8K
• 垂直分辨率：14bits
• 输出阻抗：50Ω
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
