利利普 · OWON

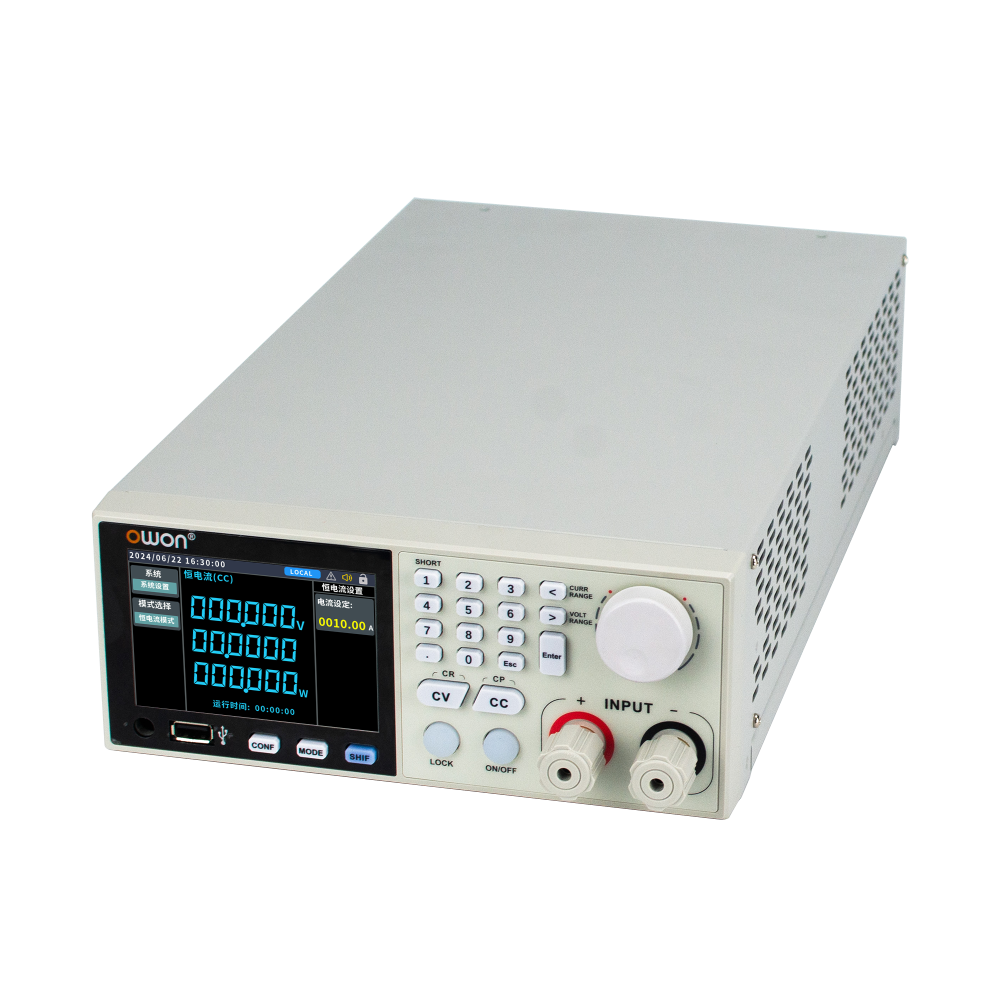

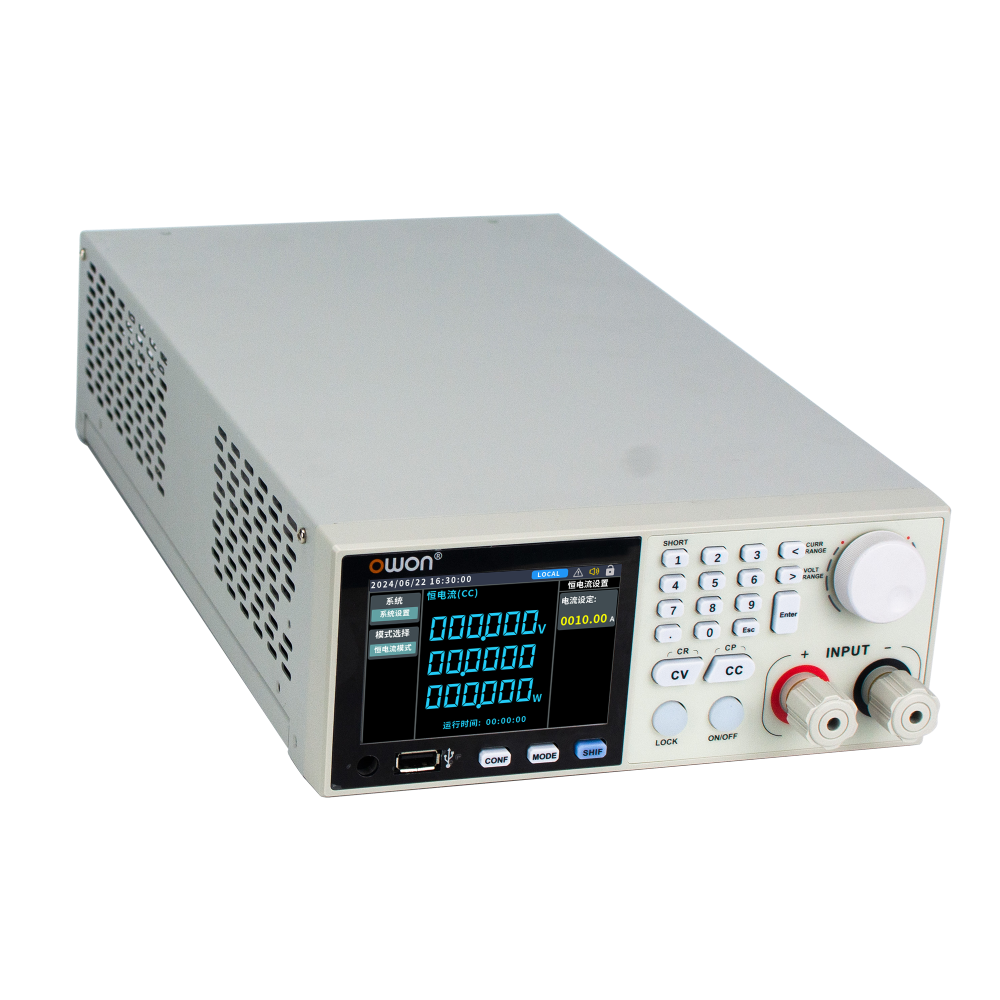

OEL8500 直流电子负载
0至600V 0至40A · 最大功率500W
产品简介
• 高达5kHz动态模式
• 1mV/0.1mA回读分辨率
• 过电压、过电流、过功率、过热、防反接等多种保护
• 四种静态模式:定电压、定电流、定电阻、定功率
• 支持CC动态模式和短路模拟
• 可调电流上升速度0.001 A/us~2 A/us

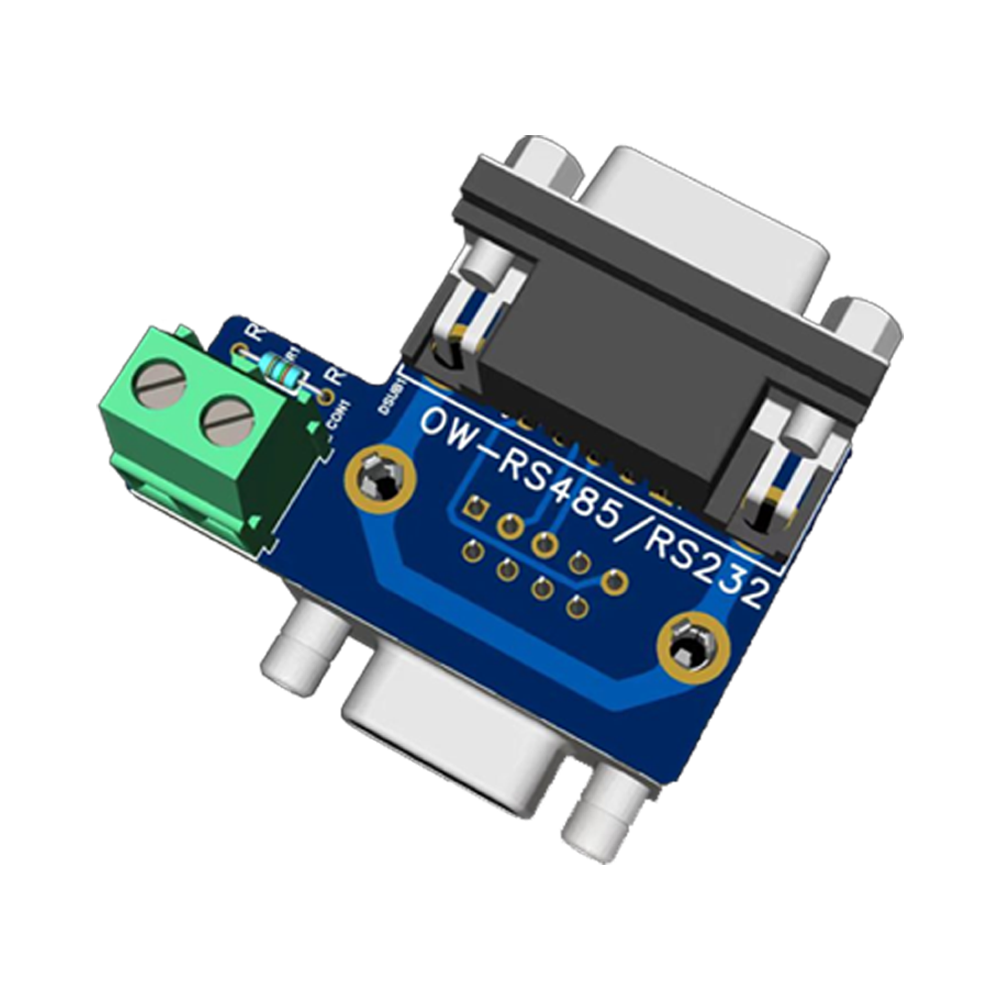

• 支持多机并联（除CV定电压模式外）．通过RS485通讯．可扩展10台．并联扩容到4kW

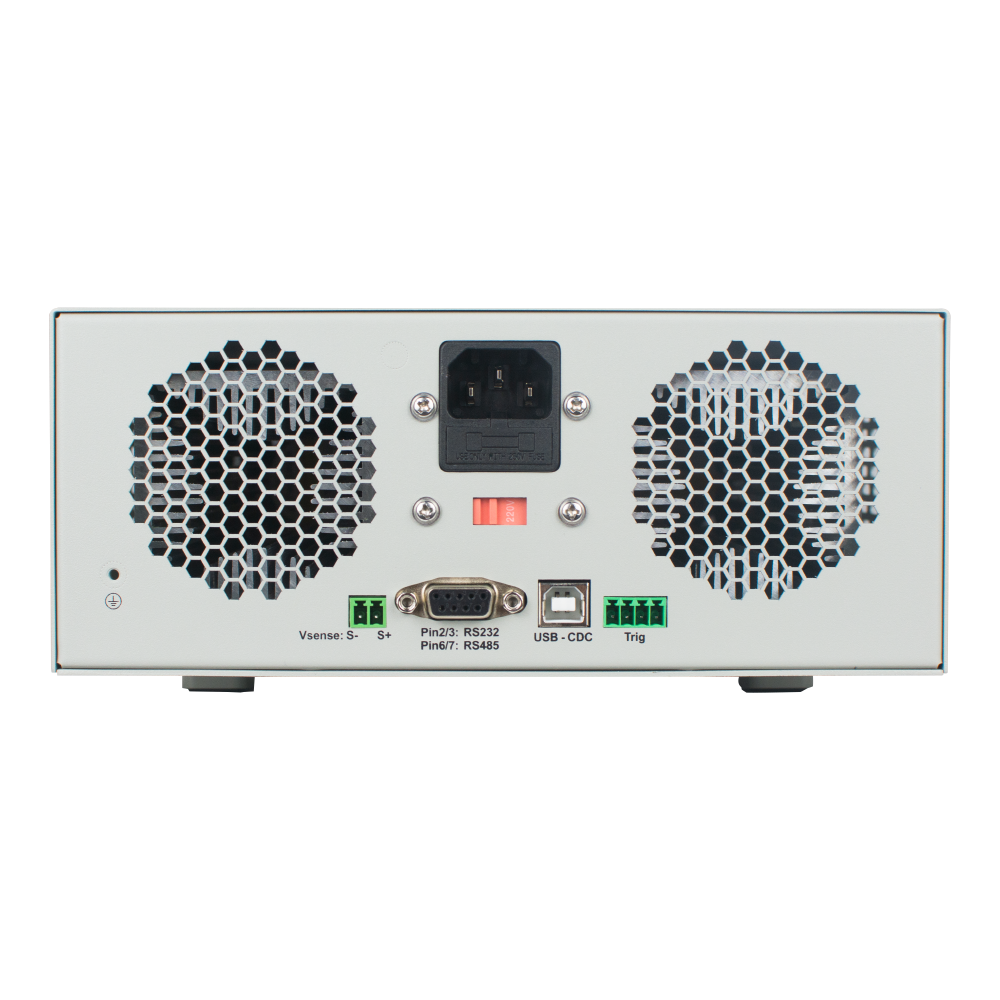

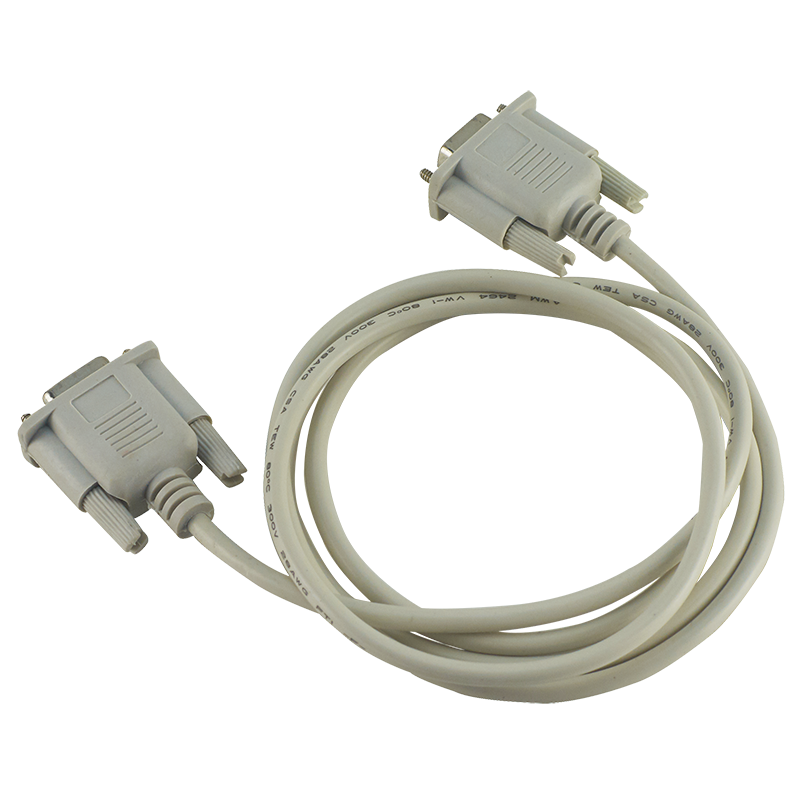

• RS232，支持SCPI协议, USB Device接口，支持上位机通信
• 支持电池放电测试，OCP测试，OPP测试功能（选配)

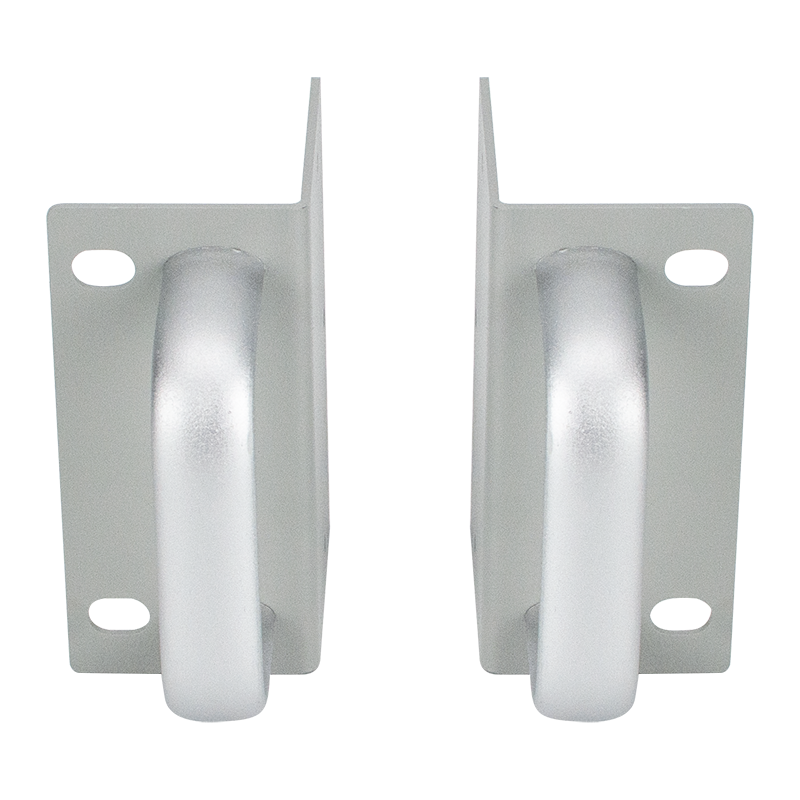

• 1/2 2U，标准机柜尺寸
• 3.9英寸TFT液晶显示屏，可同时显示多个参数和状态
产品描述图
核心参数
• 输入 电压：OEL8513/OEL8512 0-150V；OEL8512B 0-300V；OEL8512C 0-600V；OEL8511 0-150V；OEL8511B 0-300V；OEL8511C 0-600V
• 电流：OEL8513/OEL8512/OEL8512B/OEL8512C 0-40A；OEL8511/OEL8511B/OEL8511C 0-20A
• 功率：OEL8513 500W；OEL8512/OEL8512B/OEL8512C 400W；OEL8511/OEL8511B/OEL8511C 200W
• 最小操作电压：OEL8513/OEL8512/OEL8512B/OEL8512C 1.1V@40A；OEL8511/OEL8511B/OEL8511C 0.8V@20A
• 量程（CV）：OEL8513/OEL8512 0-150V；OEL8512B 0-300V；OEL8512C 0-600V；OEL8511 0-150V；OEL8511B 0-300V；OEL8511C 0-600V
• 分辨率 CV）：1mV
• 量程(CC)：OEL8513/OEL8512/OEL8512B/OEL8512C 0-40A；OEL8511/OEL8511B/OEL8511C 0-20A
• 分辨率 (CC)：1mA
• 量程 (CR)：0.05Ω - 7.5kΩ
• 量程 (CP)：OEL8513 500W；OEL8512/OEL8512B/OEL8512C/OEL8511/OEL8511B/OEL8511C 400W
• 分辨率 (CP)：10mW
• T1&T2：0.1ms-50s
资源下载
• OEL8500 详细指标见 OEL8500 详细指标页。
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
利利普 OWON · onetest 仪器资源库
利利普 · OWON
OEL8500 直流电子负载 详细指标
0至600V 0至40A · 最大功率500W
产品特点
• 高达5kHz动态模式
• 1mV/0.1mA回读分辨率
• 过电压、过电流、过功率、过热、防反接等多种保护
• 四种静态模式:定电压、定电流、定电阻、定功率
• 支持CC动态模式和短路模拟
• 可调电流上升速度0.001 A/us~2 A/us
• 支持多机并联（除CV定电压模式外）．通过RS485通讯．可扩展10台．并联扩容到4kW
• RS232，支持SCPI协议, USB Device接口，支持上位机通信
详细指标
• 输入 电压：OEL8513/OEL8512 0-150V；OEL8512B 0-300V；OEL8512C 0-600V；OEL8511 0-150V；OEL8511B 0-300V；OEL8511C 0-600V
• 电流：OEL8513/OEL8512/OEL8512B/OEL8512C 0-40A；OEL8511/OEL8511B/OEL8511C 0-20A
• 功率：OEL8513 500W；OEL8512/OEL8512B/OEL8512C 400W；OEL8511/OEL8511B/OEL8511C 200W
• 最小操作电压：OEL8513/OEL8512/OEL8512B/OEL8512C 1.1V@40A；OEL8511/OEL8511B/OEL8511C 0.8V@20A
• 量程（CV）：OEL8513/OEL8512 0-150V；OEL8512B 0-300V；OEL8512C 0-600V；OEL8511 0-150V；OEL8511B 0-300V；OEL8511C 0-600V
• 分辨率 CV）：1mV
• 量程(CC)：OEL8513/OEL8512/OEL8512B/OEL8512C 0-40A；OEL8511/OEL8511B/OEL8511C 0-20A
• 分辨率 (CC)：1mA
• 量程 (CR)：0.05Ω - 7.5kΩ
• 量程 (CP)：OEL8513 500W；OEL8512/OEL8512B/OEL8512C/OEL8511/OEL8511B/OEL8511C 400W
• 分辨率 (CP)：10mW
动态模式
• T1&T2：0.1ms-50s
• 上升/下降斜率：0.01A/ms-2000A/ms
• 最小上升时间：20us
• 电压回读值：OEL8513/OEL8512 0-150V；OEL8512B 0-300V；OEL8512C 0-600V；OEL8511 0-150V；OEL8511B 0-300V；OEL8511C 0-600V
• 电压回读分辨率：1mV
• 电流回读值：OEL8513/OEL8512/OEL8512B/OEL8512C 0-40A；OEL8511/OEL8511B/OEL8511C 0-20A
• 电流回读分辨率：0.1mA
• 功率回读值：OEL8513 0-500W；OEL8512/OEL8512B/OEL8512C 0-400W；OEL8511/OEL8511B/OEL8511C 0-200W
• 功率回读分辨率：10mW
• 短路：CC mode, CV mode, CR mode
• 保护功能：OV, OCP, OTP, OPP
• 通信接口：RS-232 support SCPI
• 选配测量功能：支持电池放电容量测试，OCP,OPP测试，该功能为选配，仅带-T后缀产品型号 (订货号OEL-T1)
• 耐压：500VDC, 1mA (输出对大地)；1.5kVAC, 5mA (输入对大地)
• 输入电压：110V ±10% or 220V ±10%;50Hz/60Hz
• 尺寸 (L*W*H)：375mm*215mm*88mm
• 重量 (kg）：OEL8513/OEL8512/OEL8512B/OEL8512C 5 (主机)；OEL8511/OEL8511B/OEL8511C 4.2（主机）
注：以上内容与指标均取自利利普（OWON）官网该产品详情页，未标注口径的为厂家公布值。
