IT7800系列 大功率可编程交流电源
3U可达15kVA · 并机可达960kVA
产品简介
IT7800系列是集人性化编程功能，全新触控界面以及丰富的数据波形分析能力于一体的全新一代大功率可编程交流电源/直流电源。
采用碳化硅(SiC)技术，高功率密度设计，在1U的体积内功率可达6kVA，3U的体积内功率可达15kVA。
通过主从并联，还可以提供高达960kVA的大容量交直流输出。

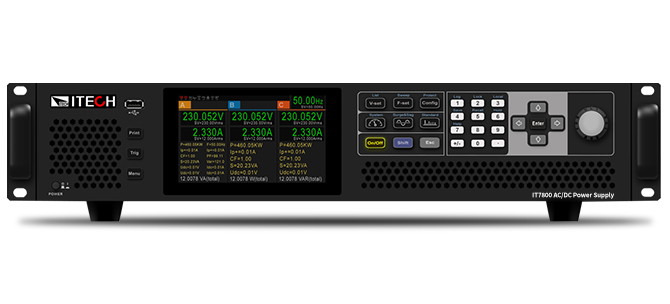

LCD触摸屏设计，配合直观简便的UI界面让用户可以快速流畅的使用操作。
IT7800系列内置全方位的功率表和任意波型产生器,可模拟谐波及各种任意波形输出；用户可以选择单相、三相、反相和多通道四种输出模式模拟不同的测试场景；可编程输出阻抗、全方位的测量功能使IT7800系列广泛应用于新能源、电力电子、科研院校等多个领域的研发、生产、质检等多个阶段。
产品功能与优势
主要特点
• 电流源模式
• 4峰值电流范围内，CF最大可达6
• 5请参考IT7800高压系列
高功率密 度设计

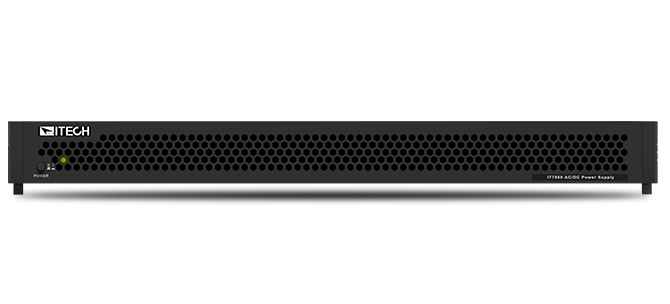

IT7800系列提供了从1U/2U/3U的单机到15U/27U/37U的机柜等不同的紧凑型结构，可以满足用户从2k至165kVA不同的单机柜测试需求。3U/15kVA的机型，体积仅为市面上普通交流电源的1/12，大大节约了测试空间，不需要部署更多的机柜甚至扩建实验室，为企业节约测试成本
主从并联，大容量自由 组合
当用户有更大功率需求时，可以使用IT7800的主从并联功能，提高输出电流、功率能力。IT7800系列并联达960kVA，无需拆装机柜即可简易并机。IT7800自带同步On/Off输入输出信号，保证了并机的同步性，确保多模块同步均流输出。并机后不但保留所有功能，且精度也不会有任何损失。让电源系统的搭建更快速、更弹性、更节约，无论是单机测试还是系统搭建，都可以轻松满足
* 350V的3U同功率机型可相互并联，350V的1U/2U同功率机型可相互并联
多通 道测试功能
IT7800系列的多通道功能允许用户同时测试3个独立的待测 物，而无需增加额外的硬件配置。传统的解决方案中，测试3个 待测物，用户需要配置3台交流电源；而IT7800一台设备可满足 多通道的测试需求。例如IT7815-350-90额定功率为15kVA，可 满足单相/三相15kVA的DUT测试，亦可满足最多3个单相DUT的测试，一机多用，充分提升设备利用率
可实现AC、DC、AC+DC、DC+AC各 个输出模式
IT7800系列可以实现AC,DC,AC+DC,DC+AC四种输出模式，不但提供纯正的交/直流输出，还可以利用AC+DC和DC+AC输出模 式实现“交流输出加直流偏置”以及“含纹波的直流输出波形”，为工程师提供更宽范围的测试应用
单相、三相、反相
IT7800系列提供单相，三相及反相等多种输出模式，用户可通过面板菜单任意选择。搭配设备的编程功能，可以模拟三相不平 衡，三相谐波不平衡，缺相测试，相序反接等多种测试，宽广且灵活的使用方式可以满足不同应用需求。同时，IT7800的反相模式还可以提供用户高电压的测试解决方案，电压提升为原来的2倍，功率保持原来的2/3。例如设定为350V，则选择反相模式后，实际输出电压可达到700V

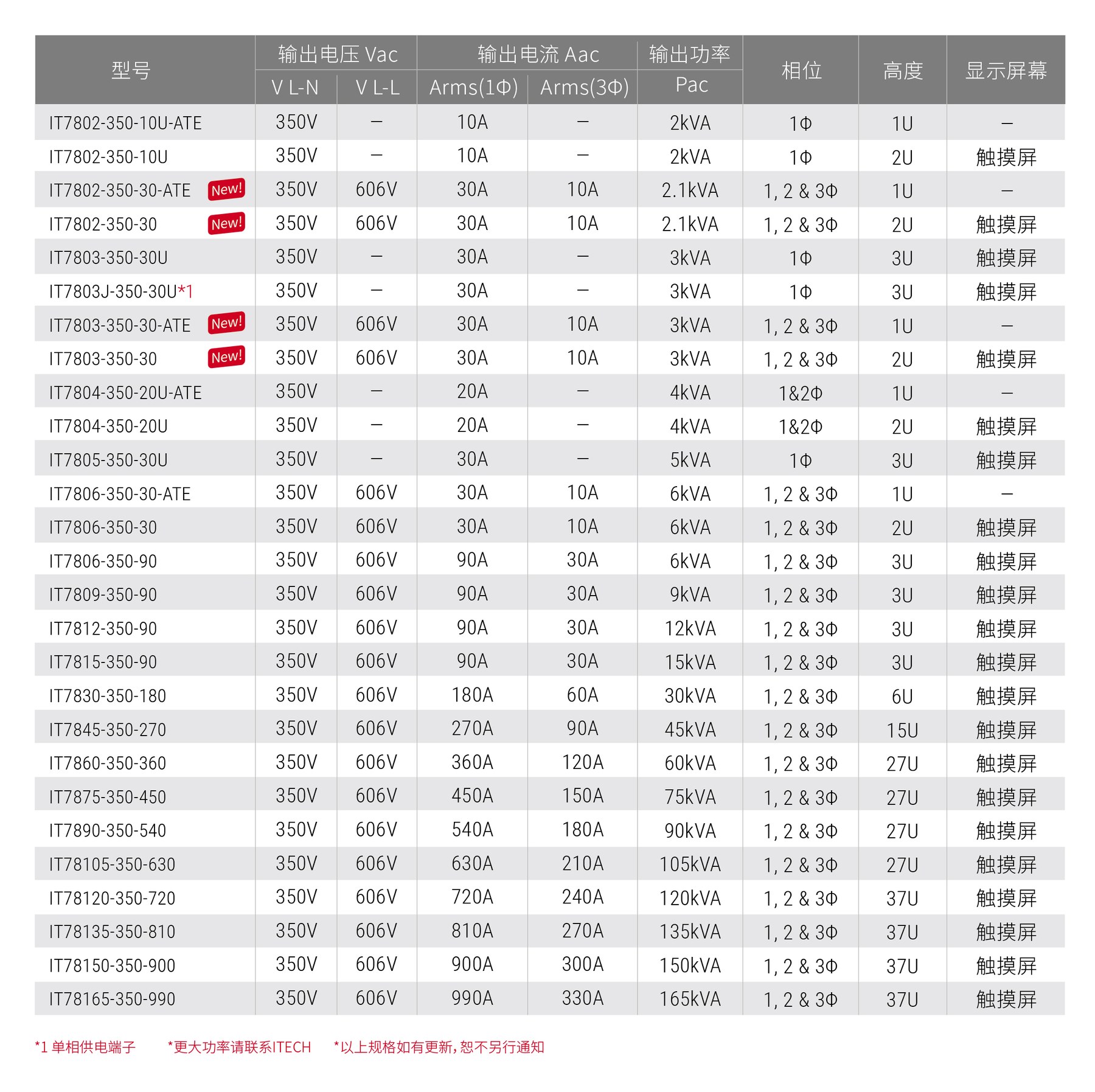

主要型号与技术规格
该系列共收录 23 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT7802-350-10U-ATE 电压 350 V · 电流 10 A · 功率 2 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT7802-350-10U 电压 350 V · 电流 10 A · 功率 2 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
• IT7803-350-30U 电压 350 V · 电流 30 A · 功率 3 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT7803J-350-30U 电压 350 V · 电流 30 A · 功率 3 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 3U
• IT7804-350-20U-ATE 电压 350 V · 电流 20 A · 功率 4 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 1U
• IT7804-350-20U 电压 350 V · 电流 20 A · 功率 4 kVA · 分辨率 0.01V/0.01A · 精度 ＜0.1%+0.1%FS /＜0.1%+0.2%FS · 接口 USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232 · 尺寸 2U
资源下载
• IT7800系列 详细指标见 IT7800系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT7800-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT7800系列 详细指标
3U可达15kVA · 并机可达960kVA
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 23 个具体型号。
IT7802-350-10U-ATE
• 电压：350 V
• 电流：10 A
• 功率：2 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7802-350-10U
• 电压：350 V
• 电流：10 A
• 功率：2 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7803-350-30U
• 电压：350 V
• 电流：30 A
• 功率：3 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7803J-350-30U
• 电压：350 V
• 电流：30 A
• 功率：3 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7804-350-20U-ATE
• 电压：350 V
• 电流：20 A
• 功率：4 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7804-350-20U
• 电压：350 V
• 电流：20 A
• 功率：4 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7805-350-30U
• 电压：350 V
• 电流：30 A
• 功率：5 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7806-350-30-ATE
• 电压：350 V
• 电流：30 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：1U
IT7806-350-30
• 电压：350 V
• 电流：30 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：2U
IT7806-350-90
• 电压：350 V
• 电流：90 A
• 功率：6 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7809-350-90
• 电压：350 V
• 电流：90 A
• 功率：9 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7812-350-90
• 电压：350 V
• 电流：90 A
• 功率：12 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7815-350-90
• 电压：350 V
• 电流：90 A
• 功率：15 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：3U
IT7830-350-180
• 电压：350 V
• 电流：180 A
• 功率：30 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：6U
IT7845-350-270
• 电压：350 V
• 电流：270 A
• 功率：45 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：15U
IT7860-350-360
• 电压：350 V
• 电流：360 A
• 功率：60 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT7875-350-450
• 电压：350 V
• 电流：450 A
• 功率：75 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT7890-350-540
• 电压：350 V
• 电流：540 A
• 功率：90 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT78105-350-630
• 电压：350 V
• 电流：630 A
• 功率：105 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：27U
IT78120-350-720
• 电压：350 V
• 电流：720 A
• 功率：120 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT78135-350-810
• 电压：350 V
• 电流：810 A
• 功率：135 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT78150-350-900
• 电压：350 V
• 电流：900 A
• 功率：150 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
IT78165-350-990
• 电压：350 V
• 电流：990 A
• 功率：165 kVA
• 分辨率：0.01V/0.01A
• 精度：＜0.1%+0.1%FS /＜0.1%+0.2%FS
• 接口：USB/CAN/LAN/数字I/O口，选配GPIB/模拟量&RS232
• 尺寸：37U
资源下载
• IT7800系列 产品介绍见 IT7800系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT7800-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官
