IT8700系列 多路输入可编程直流电子负载
通道功率200W至600W · 后面板接线
产品简介
IT8700系列采用可抽换式模块化设计，单机框可达8个通道，扩展机框可达16通道。
用户可根据通道数和功率需求在8款负载模组中自由选配，通过主机框控制面板控制或通过内置LAN/RS232/USB等接口，由上位机软件进行控制。
具有斜率可调、 list带载波形编辑的功能、自动测试等功能，可应用于多路或单路输出的AC/DC、 DC/DC电源转换器、充电器等电源类电子元器件性能的测试，也可应用于ATE测试系统、太阳能电池、 LED、通讯测试等领域。
产品功能与优势
主要特点
• 抽换式模组，可自由搭配所需的测试方案;
• 双信道模块可同时显示每一信道数据，无需切换
• 单个机框可达8个通道，扩展机框可达16通道
• 双通道负载模组具有动态功率分配功能，大幅节约设备成本
• 高达0.1mV/0.1mA的解析度和高精度
• 电压、电流测量速度可达50kHz
• 具有短路峰值电流和峰值电压的测量功能
• 可调整电流上升/下降斜率
• 在List模式下，可模擬各种带载波形
• 高达25kHz的动态模式
• 自动测试功能，可自动判定测试结果是否有超出设定规格
• 可同步执行多组电子负载模组拉载
• 主控单元及负载模块均采用高亮度VFD显示
• OVP/OCP/OPP/OTP/防反接保护功能
• 内置Ether Net/USB/RS232通信接口，支持SCPI协议
可自由配置的模组化系统结构
IT8700采用可抽换模组式设计，用户可根据需要自由选配模组。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源

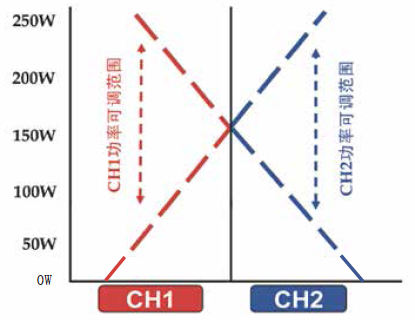

动态功率分配模式
电源测试通常会存在一部分电源功率需求较大，而另一组只需很小的功率，IT8722/IT8722B允许用户在300W的总功率中，自由分配两通道的功率，只要任意通道功率不低于50W且不大于250W。一个模组可满足不同需求
此功能可应用在自动化生产测试时，可以通过面板或上位机软件设定每步的测量模式和拉载值，以及测试参数的上下限，并显示自动判定测试结果是否有超出设定规格
搭配ITECH测试系统
IT8700可与ITECH电源、电池内阻测试仪及温度采集仪等组建ITS5300电池测试系统，实现高达上百路通道同时运行，实时记录电压、电流等波形，测试数据可导出至EXCEL
IT8700也可搭配ITECH交直流电源、继电器卡、I/O卡、DSO卡等组建ITS9500电源测试系统，实现多电源模块同时测试或多路输出AC/DC或DC/DC电源模块的测试
IT8700搭配IT9380软件可实现太阳能电池的多路测试，各路测试界面可自由切换，支持采样时间设置、测试数据的导出，加上IT8700高达50KHz的I-V采样率，实现了太阳能电池板高效、全自动化的测试
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT8701P 电压 双负载模块主控单元 · 接口 内置LAN/USB/RS232 · 尺寸 282.4*200*544.7(mm)
• IT8702P 电压 四负载模块主控单元 · 接口 内置LAN/USB/RS232 · 尺寸 444.5*207*545.1(mm)
• IT8703P 电压 四负载模块扩展单元 · 尺寸 82*183*573（mm）
• IT8722 电压 CH1:80V；；CH2:80V · 电流 CH1:20A；；CH2:20A · 功率 CH1:250W CH2:250W · 分辨率 0.1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*183*573（mm）
• IT8722B 电压 CH1:500V；；CH2:500V；； · 电流 CH1:15A；；CH2:15A；； · 功率 CH1:250W CH2:250W · 分辨率 1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*183*573（mm）
• IT8723 电压 CH1:80V；；CH2:80V；； · 电流 CH1:45A；；CH2:45A；； · 功率 CH1:300W CH2:300W · 分辨率 0.1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*183*573（mm）
资源下载
• IT8700系列 详细指标见 IT8700系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT8700-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT8700系列 详细指标
通道功率200W至600W · 后面板接线
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 11 个具体型号。
IT8701P
• 电压：双负载模块主控单元
• 接口：内置LAN/USB/RS232
• 尺寸：282.4*200*544.7(mm)
IT8702P
• 电压：四负载模块主控单元
• 接口：内置LAN/USB/RS232
• 尺寸：444.5*207*545.1(mm)
IT8703P
• 电压：四负载模块扩展单元
• 尺寸：82*183*573（mm）
IT8722
• 电压：CH1:80V；；CH2:80V
• 电流：CH1:20A；；CH2:20A
• 功率：CH1:250W CH2:250W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8722B
• 电压：CH1:500V；；CH2:500V；；
• 电流：CH1:15A；；CH2:15A；；
• 功率：CH1:250W CH2:250W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8723
• 电压：CH1:80V；；CH2:80V；；
• 电流：CH1:45A；；CH2:45A；；
• 功率：CH1:300W CH2:300W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8731
• 电压：80V
• 电流：40A
• 功率：200W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8732
• 电压：80V
• 电流：60A
• 功率：400W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8732B
• 电压：500V
• 电流：20A
• 功率：300W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
IT8733
• 电压：80V
• 电流：120A
• 功率：600W
• 分辨率：0.1 mV/1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS)
• 尺寸：82*183*573（mm）
IT8733B
• 电压：500V
• 电流：30A
• 功率：500W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*183*573（mm）
资源下载
• IT8700系列 产品介绍见 IT8700系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT8700-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
