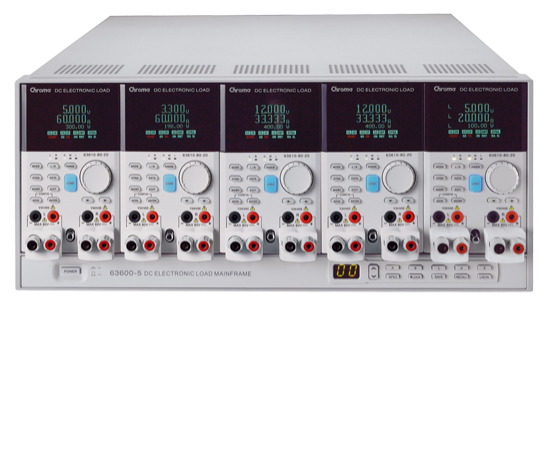

63600系列直流电子负载，主要是供A/D电源供应器、D/D转换器、充电器、电池、服务器电源及一些电力电子组件等产品测试使用，另外，对于研发部门、产品量产及一些进料检验的应用等，63600都能展现其优异的性能。

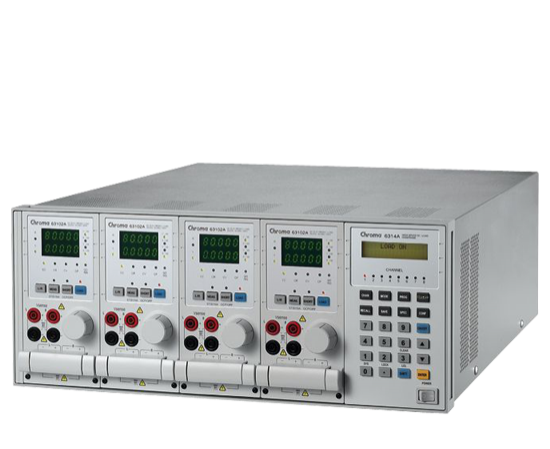

Chroma 6310A系列可编程直流电子负载主要应用于多路或单路输出的AC/DC电源、多路或单路的 DC/DC输出变换器、充电器及电源类电子组件性能测试，对工程师在设计研发、生产线测试及品保的产品检测作业上提供快速有效的测试方案。

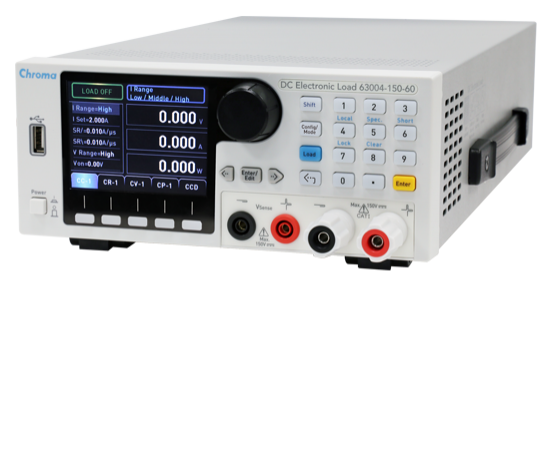

63000系列直流电子负载，主要是切换式电源供应器、A/D电源供应器、功率电子组件、适配器、3C用电池、充电器及一些电力电子组件等产品测试使用。
同厂商产品
IT8900A/E系列高功率密度大功率直流电子负载，具有150V、 600V、 1200V三种电压范围，单机功率从2kW到54kW。
IT8800系列直流电子负载拥有宽广的功率范围150W-6kW，电压电流测量速度均达到50kHz，测试分辨率可达0.1mV/0.01mA，测试电流上升速度0.001A/μs至2.5A/μs可调，且内置RS232/ USB通讯接口，参数指标好，产品稳定性高，应用行业宽泛，能满足各种测试需求，
IT8700P+系列 高速多通道直流电子负载是IT8700P系列在速度和精度上的升级版，模组支持主从并机，扩展功率，亦兼容原IT8700P机框，新旧模组可以混合搭配。
- «
- 1
- »
IT8700P系列 通道功率200W至600W多路输入可编程直流电子负载 前、后面板接线|艾德克斯 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
艾德克斯 ITECH
IT8700P系列 多路输入可编程直流电子负载
通道功率200W至600W · 前、后面板接线
产品简介
IT8700P系列多路输入可编程直流电子负载在IT8700的基础上进行了改良并升级，继承了原有可抽换式模块化的设计，单 机框可达8个通道，扩展机框可达16通道。
用户可根据需求在8款负载模组中自由选配。
同时配备了前/后端子，更符合用户 多样化的测试需求。
IT8700P保留了IT8700斜率可调和list带载波形编辑的功能，新增了电流上限、PLC设置以及CV环路速度可调功能，用户可 以在新升级的7种操作模式下设定自动测试功能，方便研发及生产线上的快速精确测试。
同时，IT8700P系列具有自我诊断 过电压、过电流、过功率、过温度等保护功能，防止由于误操作或环境因素导致的仪器受损或人身伤害。
产品功能与优势
主要特点
• CV环路速度可调，匹配不同电源

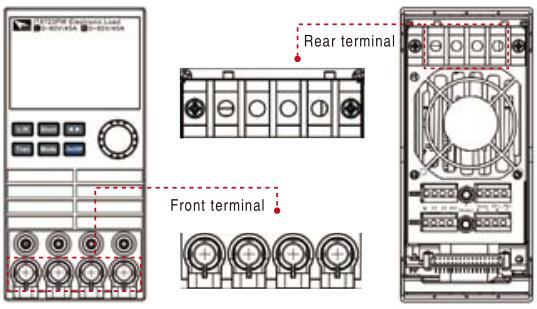

前/后端子任选，满足多样选择
IT8700P同时配备前/后接线端子，前/后面板均可以接线测试，满足用户多样话的测试需求，同时也避免了操作失误，提高了测试效率。同时，IT8700P仅为4U高度，使得产品更符合上标准机柜需求，加大了系统集成的兼容性
八种工作模式
IT8700P系列在原有CC/CV/CR/CW四种基本操作模式基础上新增了4种复合式操作模式：CV+CC/CR+CC/CW+CC/CV+CR(CR-LED),在CV/CR/CW定态操作模式下增加了CC限流值(I-Limit)的设定，可帮助工程师有效解决应用中瞬时突波电流的问题，避免待测物触发保护甚至烧坏等情况，可适应多种场合的测试需求
可自由配置的模组化系统结构
IT8700P系列采用可抽换模组式设计，用户可根据需要自由选配模组。而且每个负载模组和主控模组单元之中都具有高性能微处理芯片。它们之间采用平行架构，因此具有高测试速度。负载模组之间由系统同步控制，也可以同步测试具有多路输出的电源

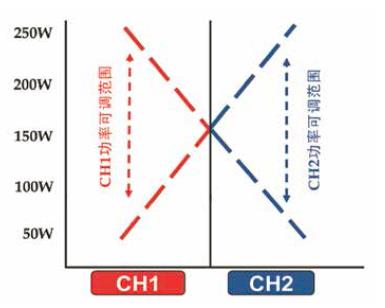

动态功率分配模式
双通道IT8700P系列，具有动态功率分配功能，在测试应用中可以大大节约购买设备的成本。IT8700P系列模块在总功率不超过300W，单通道不超过250W的前提下，功率可以自由分配给两个通道使用，而不是传统意义上的限定了通道功率分配，使用者可根据测试需求，将模块内两路负载功率调整为所需的功率配比，让负载功率利用率达到前所未有的最佳点。例如当您需要130W+170W或者50W+250W双路负载时,IT8700P系列仅需单个模组即可完成
搭配ITECH测试系统
IT8700可与ITECH电源、电池内阻测试仪及温度采集仪等组建ITS5300电池测试系统，实现高达上百路通道同时运行，实时记录电压、电流等波形，测试数据可导出至EXCEL
IT8700也可搭配ITECH交直流电源、继电器卡、I/O卡、DSO卡等组建ITS9500电源测试系统，实现多电源模块同时测试或多路输出AC/DC或DC/DC电源模块的测试
IT8700搭配IT9380软件可实现太阳能电池的多路测试，各路测试界面可自由切换，支持采样时间设置、测试数据的导出，加上IT8700高达50KHz的I-V采样率，实现了太阳能电池板高效、全自动化的测试
主要型号与技术规格
该系列共收录 11 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• IT8701P 电压 双负载模块主控单元 · 接口 内置LAN/USB/RS232 · 尺寸 280.2*185.9*544.6(mm)
• IT8702P 电压 四负载模块主控单元 · 接口 内置LAN/USB/RS232 · 尺寸 437*195.1*545(mm)
• IT8703P 电压 四负载模块扩展单元 · 尺寸 437*195.1*545(mm)
• IT8722P 电压 CH1:80V；；CH2:80V · 电流 CH1:20A；；CH2:20A · 功率 CH1:250W CH2:250W · 分辨率 0.1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*170.5*595.7(mm)
• IT8722BP 电压 CH1:500V；；CH2:500V；； · 电流 CH1:15A；；CH2:15A；； · 功率 CH1:250W CH2:250W · 分辨率 1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*170.5*595.7(mm)
• IT8723P 电压 CH1:80V；；CH2:80V；； · 电流 CH1:45A；；CH2:45A；； · 功率 CH1:300W CH2:300W · 分辨率 0.1 mV/0.1mA · 精度 ±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS) · 尺寸 82*170.5*595.7(mm)
资源下载
• IT8700P系列 详细指标见 IT8700P系列 详细指标页。
• 官方 PDF（产品单页/数据表）：IT8700P-cn.pdf
注：以上内容与指标均取自艾德克斯（ITECH）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
艾德克斯电子（南京）有限公司 · onetest 仪器资源库
艾德克斯 ITECH
IT8700P系列 详细指标
通道功率200W至600W · 前、后面板接线
详细指标
以下规格取自艾德克斯官网该产品详情页「产品具体型号检索」表，共 11 个具体型号。
IT8701P
• 电压：双负载模块主控单元
• 接口：内置LAN/USB/RS232
• 尺寸：280.2*185.9*544.6(mm)
IT8702P
• 电压：四负载模块主控单元
• 接口：内置LAN/USB/RS232
• 尺寸：437*195.1*545(mm)
IT8703P
• 电压：四负载模块扩展单元
• 尺寸：437*195.1*545(mm)
IT8722P
• 电压：CH1:80V；；CH2:80V
• 电流：CH1:20A；；CH2:20A
• 功率：CH1:250W CH2:250W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8722BP
• 电压：CH1:500V；；CH2:500V；；
• 电流：CH1:15A；；CH2:15A；；
• 功率：CH1:250W CH2:250W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8723P
• 电压：CH1:80V；；CH2:80V；；
• 电流：CH1:45A；；CH2:45A；；
• 功率：CH1:300W CH2:300W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8731P
• 电压：80V
• 电流：40A
• 功率：200W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8732P
• 电压：80V
• 电流：60A
• 功率：400W
• 分辨率：0.1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8732BP
• 电压：500V
• 电流：20A
• 功率：300W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
IT8733P
• 电压：80V
• 电流：120A
• 功率：600W
• 分辨率：0.1 mV/1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.1%FS)
• 尺寸：82*170.5*595.7(mm)
IT8733BP
• 电压：500V
• 电流：30A
• 功率：500W
• 分辨率：1 mV/0.1mA
• 精度：±(0.025%+0.025%FS)/ ±(0.05%+0.05%FS)
• 尺寸：82*170.5*595.7(mm)
资源下载
• IT8700P系列 产品介绍见 IT8700P系列 产品介绍页。
• 官方 PDF（产品单页/数据表）：IT8700P-cn.pdf
