52400Series 高精准电源量测单元
25V/200mA · 5V/3.5A
产品简介
52400系列电源量测单元(Source Measurement Unit, SMU)为相容于混合式PXI模组设计，可安装于PXI或的PXIe机箱0.52400 SMU是一款可进行高精密电压/电流供应源或负载模拟，同时又可精确量测电流/电压值之综合高精密仪器设备。
52400系列电源量测单元具备四象限输出功能，不单精确且具备高速量测性能。这些特性使得52400系列适合进行精确的参数测量，应用范围包含 ICs、发光二极管(LEDs)、雷射二极体(Laser Diodes)、电晶体(Transistors)、太阳能电池(Solar cells)、锂电池(Batteries)以及其他半导体元件。
产品功能与优势
主要特点
• 兼容于混合式PXI
• 四象限输出
• 高精密/量测分辨率 (多重文件位)
• 低噪声输出
• 高速量测 (100k s/S)
• 高输出转换率 (Slew Rate)
• 可存取之量测记录文件
• DIO触发位元
• 硬件序列引擎-输出可程序化
• 可编程阻抗输出
• 浮接&护卫 (Guarding) 输出
• 16组带宽选择
• 主从控制模式
• LabView/LabWindows & C/C# API 驱动程序
• 软件控制面板
• 半导体测试
• LED/LD测试
• 电池测试
• 晶体管量测
• 太阳能电池测试
• 电动车测试
• 航天电子测试
• 电力电子测试
• 传感器测试
为符合各种量测条件，52400系列电源量测单元提供16段频宽控制供使用者选择稳定的控制回路。多重档位加上18-bit DAC/ADC提供最佳程式、量测解析度，取样频率(Sampling Rate)达到100ks/S，特殊可编程输出阻抗可提供使用者设定电池内部串联电阻，此特性让52400系列电源量测单元成为理想的电池模拟器。
52400系列电源量测单元内建专利硬体时序引擎，使用时序(Deterministic Timing)控制每个电源量测单元，即使未与电脑连接使用，量测程序仍可正常执行；时序引擎内建32k读值储存记忆体，可同步化进行数个模组卡片的量测程序，并确保无任何输出及量测之时间延迟。 52400系列电源量测单元提供C/C#与LabView/LabWindows应用程式介面(APIs)及软体控制面板，加上模组卡背面的接头，相容于PXI与PXIe机箱，提供客户工业标准规格PXI或PXIe进行系统整合，执行各种测试应用。
四象限输出
52400系列电源量测单元皆设计为四象限输出操作(Four-Quadrant Operation)，可供应电压/电流源或模拟负载(Load Simulation)，当模拟负载时[Sink Mode ; II、Ⅳ 象限]，PXI机箱对于每个插槽有20W的标准散热限制，而对高功率模组，此散热限制则会造成不对称之象限输出范围。

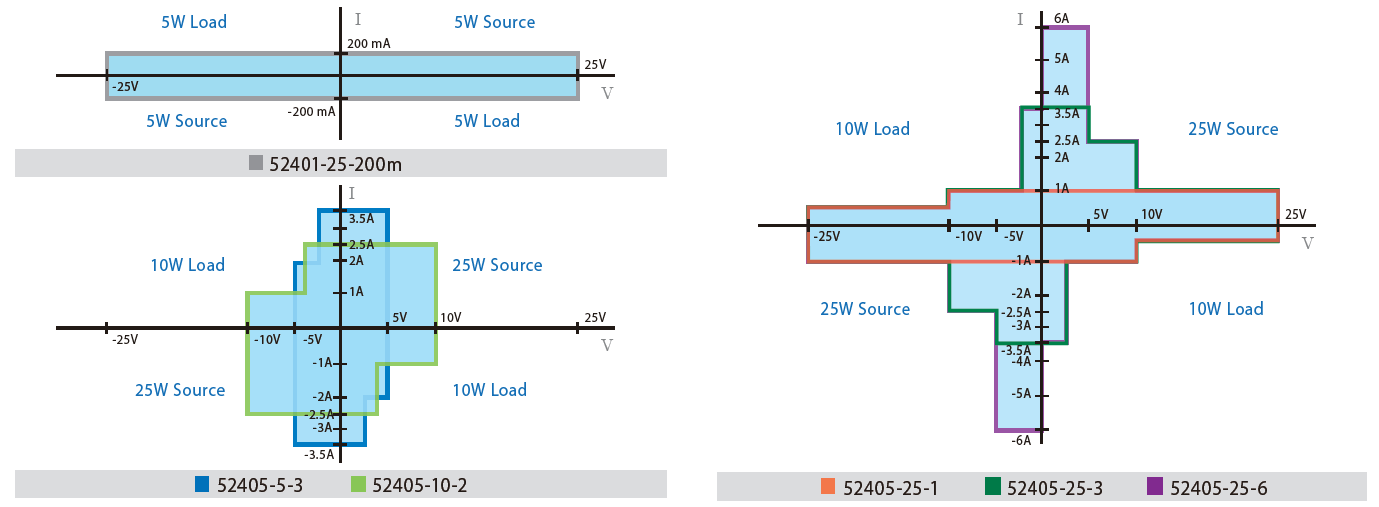

下列图示分别为52400系列电源量测单元四象限输出图示：

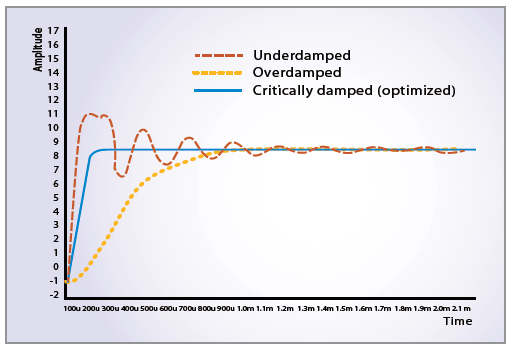

控制频宽选择
硬体时序引擎
52400系列电源量测单元硬体序列引擎是一功能强大工具，此工具可以预先设定程式指令，让仪器按步骤执行指令，即使未与电脑连接使用，量测程序仍可执行，同时确保输出及量测上无任何时间延迟。以半导体测试为例，量测速度与时序控制非常重要，此时使用时序引擎功能即可达到最佳测试效能。此模式中，一旦仪器接收到触发讯号，硬体将逐行执行在时序表中的指令。
低电流量测技术

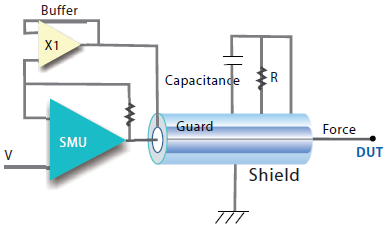

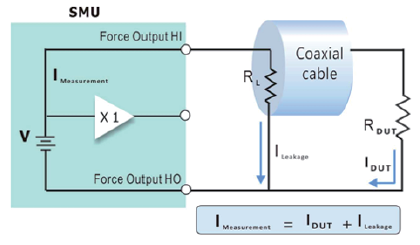

护卫输出(Guarding)的应用在低电流(<奈安)量测时是一项很重要的技术。护卫输出可以避免漏电流的问题，并降低量测稳定时间，此输出可保持与主输出(Force)为同电位，如此在护卫输出与主输出间不会有电流产生。护卫输出同时也消除了电源量测单元与待测体之间导线的电容，使得量测变得快速且精准。

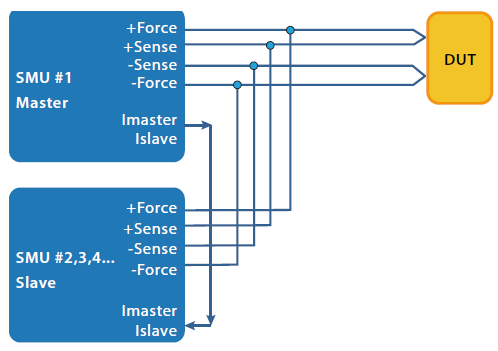

主从控制模式
软体控制面板
当52400系列电源量测单元标准配件中提供软体控制面板(Soft Front Panel)让使用者执行验证测试与除错功能。此软体控制面板具有图形使用者介面(GUI)，方便使用者设定输出模式、范围与输出值；同时，量测到的电压或电流读值将显示在画面上供使用者读取，52400 系列软体控制面板亦可同时控制两个通道的输出与量测值。
52400系列软体控制面板同时包含硬体序列引擎的设定功能，在上一页中有详述，使用者可储存多个预先定义好的程式指令于电脑中，日后即可依照这些程式指令做为多种变化的测试应用。
应用范例
半导体测试应用中的电池模拟

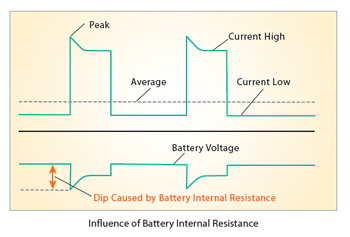

装置电源(Device Power Supply, DPS)可提供电压用以驱动半导体IC。随着行动通讯的普及，装置电源可以来自AC/DC配接器或锂电池，测试电源管理装置需要动态范围，不论ICs的峰值电流或微小电流，52400系列电源量测单元均可在各种极端情况下，精准的提供或量测电流，因此，在输入电流动态范围下，不仅需要快速，同时更需要精确的量测。

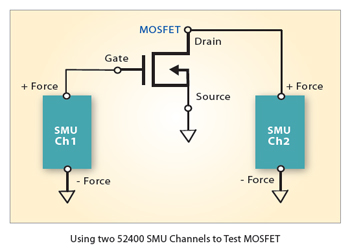

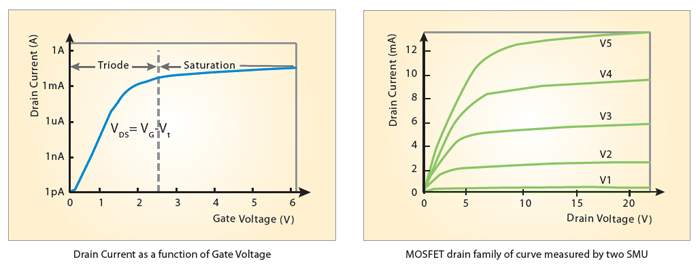

电晶体量测

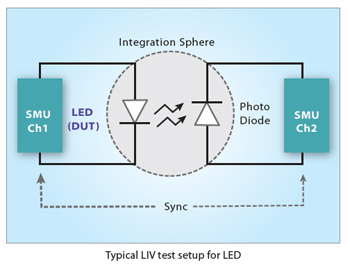

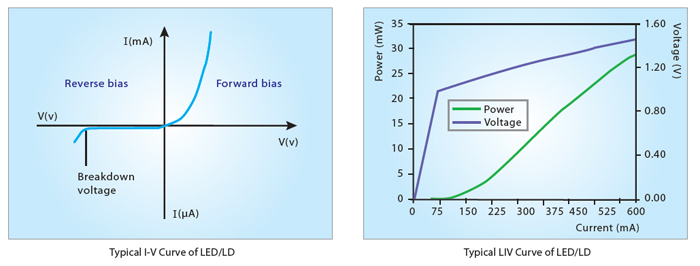

发光二极体/雷射二极体量测
太阳能电池量测

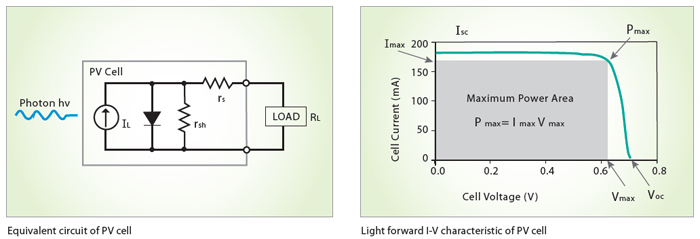

太阳能电池的基本结构仍属二极体结构，因此I-V特性曲线是其关键特性。利用照光时的IV特性曲线，可用来导出许多重要的太阳能电池的参数，反向电压可用来进行反向太阳能电池性能的测试，不同于一般二极体的测试，分流电阻(Shunt Resistor)与串联电阻是太阳能电池的重要性能指数。
52400系列电源量测单元具有可操作于照光时的正向偏压负载及反向偏压输出特性，此四象限输出特性使得电源量测单元成为理想的太阳能电池测试仪器。
一般太阳光模拟器之辐射光强会有瞬态的不稳定，使用辐射光监视器(Irradiance Monitor)连接52400系列电源量测单元的单一通道，依照IEC-60904-1所定义方式来修正太阳能电池的光电流读值至1 sun(100mW/m2)标准光强状态，透过电源量测单元提供电压与电流，进行在同一通道内与跨通道间的同步量测，可取得精准可靠之测试结果。
其他应用范围
主要型号与技术规格
该系列共收录 7 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 52400 Series 叙述 高精准电源量测单元

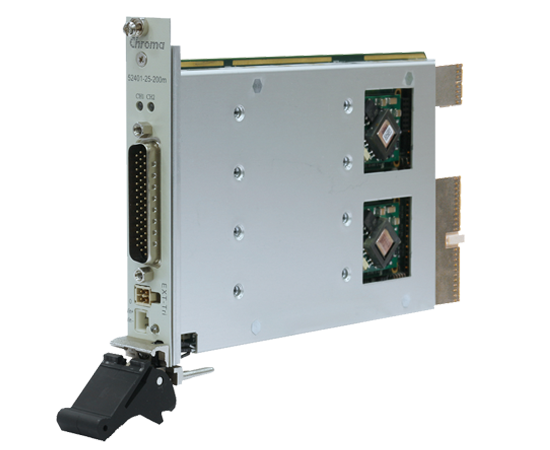

• 52401-25-200m 叙述 高精准电源量测单元 25V/200mA
• 52405-5-3 叙述 高精准电源量测单元 5V/3.5A
• 52405-10-2 叙述 高精准电源量测单元 10V/2.5A

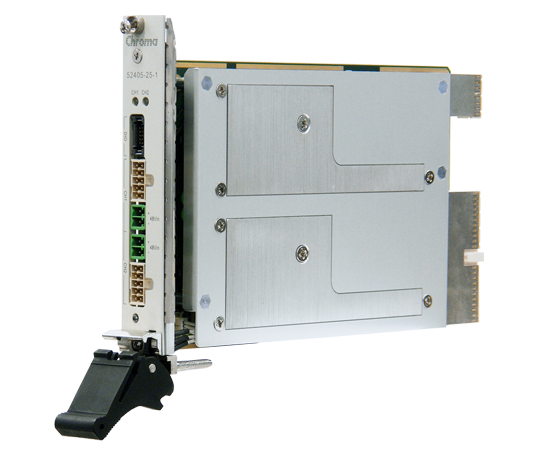

• 52405-25-1 叙述 高精准电源量测单元 25V/1A

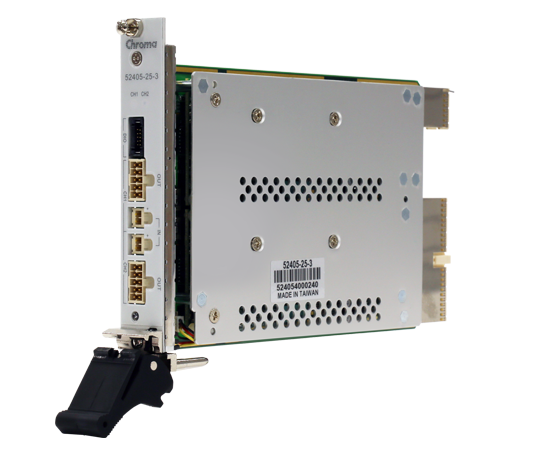

• 52405-25-3 叙述 高精准电源量测单元 25V/3.5A
资源下载
• 52400Series 详细指标见 52400Series 详细指标页。
• 官方 PDF（型录）：52400Series-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
52400Series 详细指标
25V/200mA · 5V/3.5A
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 7 个具体型号。
52400 Series
• 叙述：高精准电源量测单元
52401-25-200m
• 叙述：高精准电源量测单元 25V/200mA
52405-5-3
• 叙述：高精准电源量测单元 5V/3.5A
52405-10-2
• 叙述：高精准电源量测单元 10V/2.5A
52405-25-1
• 叙述：高精准电源量测单元 25V/1A
52405-25-3
• 叙述：高精准电源量测单元 25V/3.5A

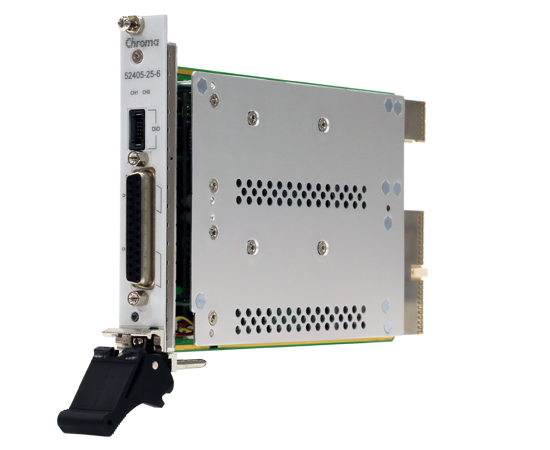

52405-25-6
• 叙述：高精准电源量测单元 25V/6A under Pulse Mode
资源下载
• 52400Series 产品介绍见 52400Series 产品介绍页。
• 官方 PDF（型录）：52400Series-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
