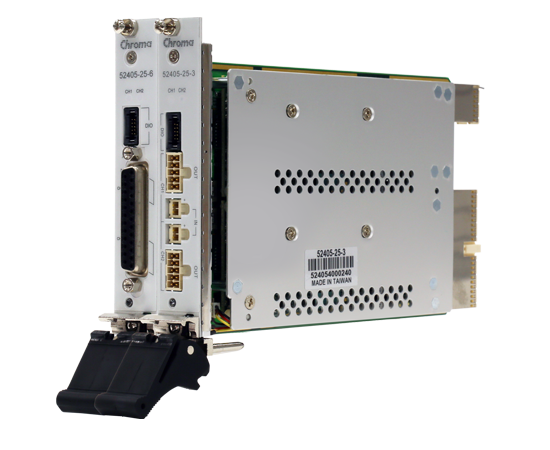

52400系列电源量测单元(Source Measurement Unit, SMU)为相容于混合式PXI模组设计，可安装于PXI或的PXIe机箱0.52400 SMU是一款可进行高精密电压/电流供应源或负载模拟，同时又可精确量测电流/电压值之综合高精密仪器设备。
实时带宽300MHz最大采样率1 GSa/s（双通道），2GSa/s（单通道）存储深度16KSa/CH。
波形重复次数1-65535次或连续l 输出频率范围正弦波：10mHz～15MHz方波：10mHz～15MHz脉冲：10mHz～5MHz三角波、斜波：10mHz～100kHzl 波形存贮器长度：128kSa/CH
同厂商产品
QL67767是一款8通道的PXIe总线触发模块，速率可达40MHz，支持PXI-TRIG转接。
QL67766是一款最高速率可达80MHz、具备128数字通道的IO模块，具有4个对外连接器，每连接器分配32个数字通道和1路时钟，每连接器电平可编程，默认3.3V电平，支持1.2V、1.5V、1.8V、2.5V和3.3V编程电平。
QL67763数字DO模块（Source）是一款工业数字输出模块，具有八组隔离通道。
- «
- 1
- »
QL67764 64通道光隔离数字输出模块(Sink) 单线350mA|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC
QL67764 数字输出模块（Sink）
数字输出模块（Sink） · 64通道光隔离 · 单线350mA
产品简介
QL67764数字DO模块（Sink）是一款工业数字输出模块，具有八组隔离通道。可编程上电状态功能便于用户使用软件配置初始输出状态，以确保连接工业执行器时安全运行，同时具备可配置时序输出功能以及PXI trigger bus触发功能，用户可通过软件实现更灵活的操作。并可以使用数字I/O看门狗切换到可配置的安全输出状态，以确保检测到故障状态并安全恢复。
核心参数
• 通道数：64
• 端口供电范围：5V～30V
• 单Port所有Line最大输出能力：125mA
• 单Port单Line最大输出能力：500mA
• 5VDC输出电压范围：4.3V～6.3V
• 5VDC最大输出能力：25mA
功能与特点
• 实现64路光隔离sink输出
• 可配置的时序输
• 单port单line350mA，单port多line 125mA
• 检测软件故障时模块进入安全状态的看门狗功能
型号与选件
• 主型号：QL67764
• 通道数：64：64通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~60°C
• 相对湿度：20%~90%，无凝结
资源下载
• QL67764 详细指标见 QL67764 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67764 数字输出模块（Sink） 详细指标
数字输出模块（Sink） · 64通道光隔离 · 单线350mA
QL67764数字DO模块（Sink）是一款工业数字输出模块，具有八组隔离通道。可编程上电状态功能便于用户使用软件配置初始输出状态，以确保连接工业执行器时安全运行，同时具备可配置时序输出功能以及PXI trigger bus触发功能，用户可通过软件实现更灵活的操作。并可以使用数字I/O看门狗切换到可配置的安全输出状态，以确保检测到故障状态并安全恢复。
主要特点：实现64路光隔离sink输出；可配置的时序输；单port单line350mA，单port多line 125mA；检测软件故障时模块进入安全状态的看门狗功能。
详细指标
• 通道数：64
• 端口供电范围：5V～30V
• 单Port所有Line最大输出能力：125mA
• 单Port单Line最大输出能力：500mA
• 5VDC输出电压范围：4.3V～6.3V
• 5VDC最大输出能力：25mA
机械与环境规格
• 尺寸：20.3mm(宽) × 130.0mm(高) × 210.7mm(深)
• 重量：≤0.5kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~60°C
• 相对湿度：20%~90%，无凝结
选型配置
• 主型号：QL67764
• 通道数：64：64通道
• 温度等级：C: 商业等级(0℃~50℃) I：定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67764 产品介绍见 QL67764 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
派格测控 PGTEC · onetest 仪器资源库
