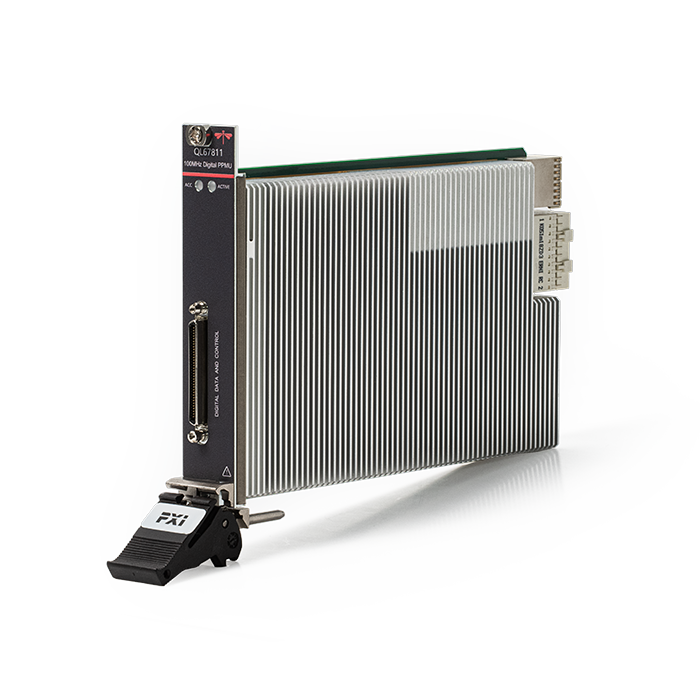

QL67811是一款具有32通道、80MVector/s的数字pattern仪器，可进行32通道同步高速数据驱动、比较及多种负载模式，具有32通道引脚参数测量单元，可进行32通道高速可配置电平时序码流模拟分析。
QL67767是一款8通道的PXIe总线触发模块，速率可达40MHz，支持PXI-TRIG转接。
QL67764数字DO模块（Sink）是一款工业数字输出模块，具有八组隔离通道。
- «
- 1
- »
QL67766 128通道数字可重配IO模块 80MHz|派格测控 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
派格测控 · PGTEC

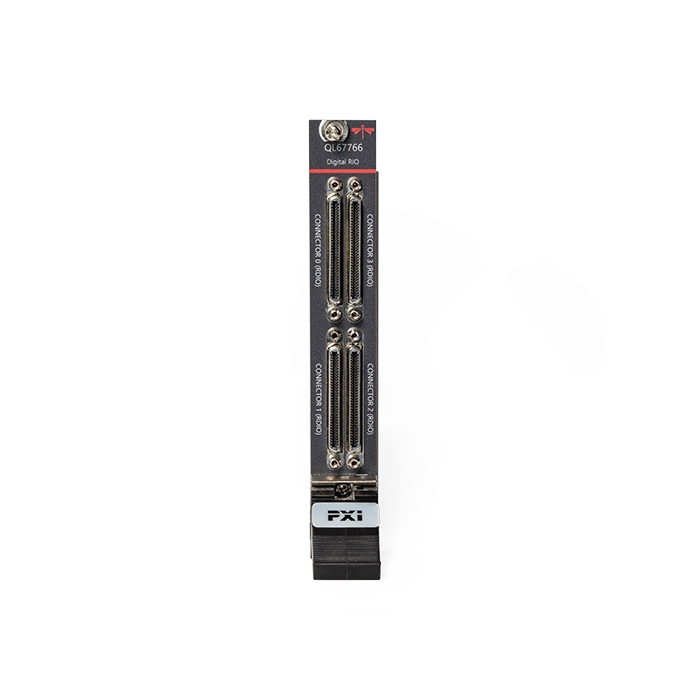

QL67766 数字可重配IO模块
数字可重配IO模块 · 128通道 · 80MHz
产品简介
QL67766是一款最高速率可达80MHz、具备128数字通道的IO模块，具有4个对外连接器，每连接器分配 32个数字通道和1路时钟，每连接器电平可编程，默认3.3V电平，支持1.2V、1.5V、1.8V、2.5V和3.3V编程电平。可应用于高速波形生成、传感器仿真、硬件在环（HIL）测试、误码率测试以及需要精确定时和控制的其他应用。
核心参数
• 输入电平：输入低电平（VIL）最小值输入低电平（VIL）最大值输入高电平（VIH）最小值输入高电平（VIH）最大值
• 1.2V：-0.5V 0.42V 0.78V 1.5V
• 1.5V：-0.5V 0.525V 0.975V 1.8V
• 1.8V：-0.5V 0.63V 1.17V 2.1V
• 2.5V：-0.5V 0.7V 1.6V 2.8V
• 3.3V：-0.5V 0.9V 2.0V 3.6V
功能与特点
• 标准PXIe 1槽宽 3U高
• 128通道
• 支持LVTTL和LVCMOS电平，最大频率80MHz，通道电平可编程，默认3.3V
• 支持4路外部时钟，最大频率80MHz
型号与选件
• 主型号：QL67766
• 温度等级：C: 商业等级（0℃~50℃） I: 定制宽温
机械与环境规格
• 外形尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤1.3kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~90%，无凝结
典型应用场景
• 应用于高速波形生成、传感器仿真、硬件在环（HIL）测试、误码率测试以及需要精确定时和控制的其他应用
资源下载
• QL67766 详细指标见 QL67766 详细指标页。
注：官网产品页未提供独立数据手册或规格书 PDF，本页指标均取自该产品页在线技术参数表。
派格测控 PGTEC · onetest 仪器资源库
派格测控 · PGTEC
QL67766 数字可重配IO模块 详细指标
数字可重配IO模块 · 128通道 · 80MHz
QL67766是一款最高速率可达80MHz、具备128数字通道的IO模块，具有4个对外连接器，每连接器分配 32个数字通道和1路时钟，每连接器电平可编程，默认3.3V电平，支持1.2V、1.5V、1.8V、2.5V和3.3V编程电平。可应用于高速波形生成、传感器仿真、硬件在环（HIL）测试、误码率测试以及需要精确定时和控制的其他应用。
主要特点：标准PXIe 1槽宽 3U高；128通道；支持LVTTL和LVCMOS电平，最大频率80MHz，通道电平可编程，默认3.3V；支持4路外部时钟，最大频率80MHz。
详细指标
输入逻辑电平参数
• 输入电平：输入低电平（VIL）最小值输入低电平（VIL）最大值输入高电平（VIH）最小值输入高电平（VIH）最大值
• 1.2V：-0.5V 0.42V 0.78V 1.5V
• 1.5V：-0.5V 0.525V 0.975V 1.8V
• 1.8V：-0.5V 0.63V 1.17V 2.1V
• 2.5V：-0.5V 0.7V 1.6V 2.8V
• 3.3V：-0.5V 0.9V 2.0V 3.6V
机械与环境规格
• 外形尺寸：20.3mm（宽）×130.0mm（高）×210.7mm（深）
• 重量：≤1.3kg
• 工作温度：0℃~50℃
• 存储温度：-40℃~70°C
• 相对湿度：5%~90%，无凝结
选型配置
• 主型号：QL67766
• 温度等级：C: 商业等级（0℃~50℃） I: 定制宽温
注：以上指标取自派格测控官网该产品页的在线技术参数表；未标注「典型值」的为厂家公布值，实际性能以出厂校准数据为准。
资源下载
• QL67766 产品介绍见 QL67766 产品介绍页。
注：官网产品页未提供独立数据手册或规格书 PDF，如需完整技术资料可通过派格测控官方渠道索取。
