致茂 Chroma
61600Series 可编程交流电源
0-300V · 15-1KHz/500VA
产品简介
Chroma 61600系列可编程交流电源供应器为一基本经济型的交/直流电源系列产品，可透过简单的编程动作来输出精确纯净的交流/直流波形。
功能面上，Chroma 61600系列产品在满载下可输出小于0.3%的交流谐波失真(50/60Hz，线性负载)；内建的功率因素改善线路(PFC)使其拥有更高的效率和输出更大的功率，且满载时输入端功率因素可达0.98以上；此外Chroma 61600系列产品使用先进的数位讯号处理(DSP)技术，提供精确快速的电力参数量测，如电压均方根值(Vrms)、电流均方根值(Irms)、实功(Ture Power)、频率(Hz)、功率因素(PF)及电流波峰(CF)等。
产品功能与优势
主要特点
• 可选择单相或三相交流输出
• 可设定电压和频率的输出变动率
• 可设定电压和电流的输出限制
• 具交流(AC)，直流(DC)，交流+直流(AC+DC)输出模式
• 广泛的参数量测功能
• 单键呼叫模式，快速设定输出电压及频率
• 高输出峰值电流适用于浪涌电流测试
• 内建功率因素修正线路(PFC)，满载时提供输入端功率因素达0.98以上
• 可由外部类比信号输入，做电源放大器使用
• 波形启动及结束的相位角控制
• 可由GPIB、RS232、USB和Ethernet介面控制
型号规格
产品简介
透过高阶的脉波宽度调变(PWM)技术，使Chroma 61600系列交流电源供应器拥有4至6倍峰值电流的耐受能力；同时Chroma 61600系列也提供了可由外部输入的类比信号埠，透过此可从任意波形产生器接收信号后将其放大，由此可模拟复制出在实地所观察到的独一无二波形。
功率部分，Chroma 61600系列产品能透过并联同系列机种实现更高的输出功率等级，最高可提供90kVA的高功率测试方案。而透过机台自我诊断测试，以及完善的保护功能如过功率 (OP)、过电流(OC)、过电压(OV)和过温度(OT)保护，保证其品质与可信赖度。
多功能量测
Chroma 61600系列可编程交流电源供应器内建16bit的类比/数位转换器的量测线路，搭配快速运算的韧体，可提供量测各种参数，包括真实的RMS电压、RMS电流、实功率、功率因素、VA (视在功率)、峰值电流、波峰因素等；而透过先进的DSP技术，Chroma 61600系列产品能测量输出的总谐波失真(THD)及多阶电流谐波成份数值，并可透过屏幕以Waveform Viewer功能直接显示输出电压及电流波形。
电压和频率的变动设定
Chroma 61600系列可编程交流电源供应器可以让使用者设定电压或频率的输出变动率，当输出的电压或频率改变时，就会依照设定的变动率逐渐达到最终值。这可以帮助使用者验证产品的操作范围，例如可设定频率由47Hz逐渐增加到63Hz，或电压由90V逐渐增加到264V，取代只验证输入90V、115V、230V及264V几个电压点的方式。另外对待测物开机时，用电压由0V逐渐上升的方式来减少输入的浪涌电流，可应用在马达的启动，或多个产品同时开机测试。
单相/三相电压输出模式

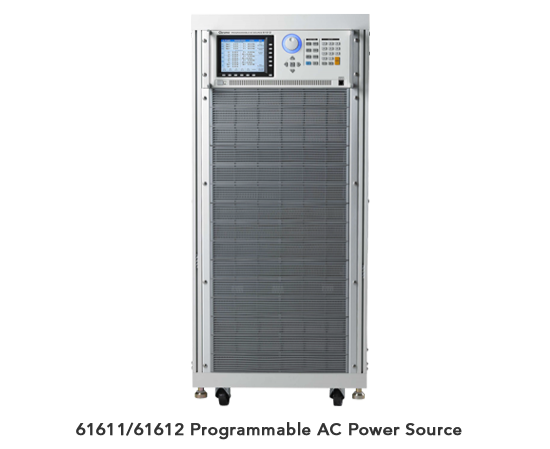

Chroma 61607/61608/61609及61611/61612机种提供选择单相或三相输出功能，使用者可以经由前面板或远端控制选择单相或三相输出模式。即使设置在单相输出模式，仍然可以提供全功率输出的能力，不需担心输出功率规格会有递减的情形。

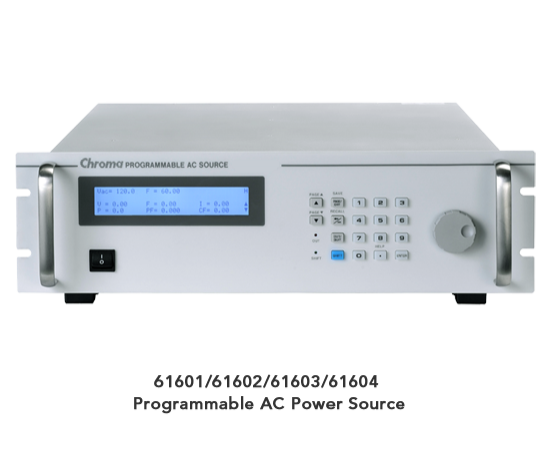

Model 61601/61602/61603/61604/61605机种则可以使用三台单机，在三相模式的同步机制下串联成三相电输出使用。
MASTER/SLAVE并联输出模式
61611/61612机种以同系列机种(即61511/ 61512/ 61611/ 61612)和18kVA并联专用机(A615103)互相搭配，最多可并联台数为5台。例如：连接2台61611 12kVA交流供应器在并联模式以达成24KVA的输出功率；连接1台61612 18kVA交流供应器及2台A615103 18kVA并联专用机在并联模式以达成54KVA的输出功率。
电脑图形化操作介面
Chroma 61600系列Softpanel是一套专为控制交流电源供应器所设计的电脑图形化操作介面，其多功能的图型化面板及简易的操作方式提供使用者一个多功能及容易操作交流电源供应器的环境。 (备注：Chroma 61600 Softpanel 并不支援List, Pulse, Step, Harmonics Meas., Synthesize, Interharmonics等进阶功能)
此操作介面提供Auto Run模式，此功能具备100组电压/频率变化于多回圈测试(时间以秒为单位)，并且可调整Loop及Count等内外回圈设定予使用者进行反覆性长时间测试。
此外亦提供Report Generator报表功能，可自动记录使用者选定的参数、取样率及记录时间等。
了解更多请见：电脑图形化操作介面 Softpanel Model 61600
主要型号与技术规格
该系列共收录 20 个具体型号，以下为前 6 个（完整规格见详细指标页）。
• 61600 Series 叙述 可编程交流电源
• 61601 叙述 可编程交流电源供应器 0-300V/15-1KHz/500VA, 1ø
• 61602 叙述 可编程交流电源供应器 0-300V/15-1KHz/1kVA, 1ø
• 61603 叙述 可编程交流电源供应器 0-300V/15-1KHz/1.5kVA, 1ø
• 61604 叙述 可编程交流电源供应器 0-300V/15-1KHz/2kVA, 1ø

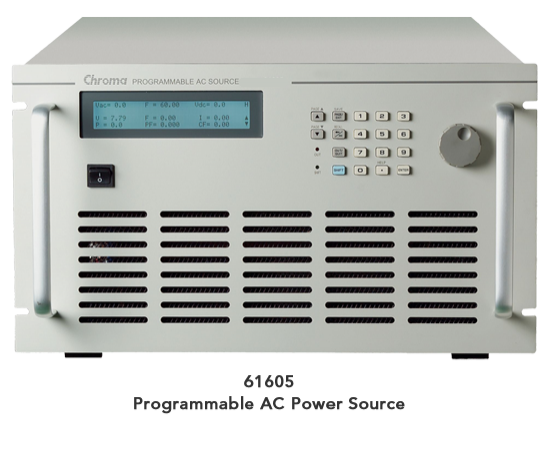

• 61605 叙述 可编程交流电源供应器 0-300V/15-1KHz/4kVA, 1ø
资源下载
• 61600Series 详细指标见 61600Series 详细指标页。
• 官方 PDF（型录）：61600-EN.pdf
• 官方 PDF（型录）：61509-61508-61507-SC.pdf
• 官方 PDF（型录）：61512-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
致茂 Chroma
61600Series 详细指标
0-300V · 15-1KHz/500VA
详细指标
以下规格取自致茂 Chroma 官网该产品详情页型号表，共 20 个具体型号。
61600 Series
• 叙述：可编程交流电源
61601
• 叙述：可编程交流电源供应器 0-300V/15-1KHz/500VA, 1ø
61602
• 叙述：可编程交流电源供应器 0-300V/15-1KHz/1kVA, 1ø
61603
• 叙述：可编程交流电源供应器 0-300V/15-1KHz/1.5kVA, 1ø
61604
• 叙述：可编程交流电源供应器 0-300V/15-1KHz/2kVA, 1ø
61605
• 叙述：可编程交流电源供应器 0-300V/15-1KHz/4kVA, 1ø
61607
• 叙述：可编程交流电源供应器 0-350V/15-2KHz/3kVA, 1ø or 3ø
61608
• 叙述：可编程交流电源供应器 0-350V/15-2KHz/4.5kVA, 1ø or 3ø
61609
• 叙述：可编程交流电源供应器 0-350V/15-2KHz/6kVA, 1ø or 3ø
61611
• 叙述：可编程交流电源供应器 0-300V/15-1.5kHz/12kVA, 1ø or 3ø
61612
• 叙述：可编程交流电源供应器 0-300V/15-1.5kHz/18kVA, 1ø or 3ø
A615001
• 叙述：控制介面卡 (含外部类比电压参考输入、RS-232介面、GPIB介面)，适用61601至61605机种
A615002
• 叙述：控制介面板 (含LAN介面、USB介面)，适用61500/61600/61700系列
A615003
• 叙述：交流电压转换器，适用61500/61600系列
A615007
• 叙述：电脑图形化操作介面Softpanel，适用61500/61600系列
A615008
• 叙述：直流电压杂讯滤波器 (Max Input Current 16A)，适用61500/61600系列
A615103
• 叙述：18kVA并联专用机 (1ø or 3ø)，适用61511/61512/61611/61612机种
A615104
• 叙述：两台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种
A615105
• 叙述：三台并联专用输入输出端子台组合，适用61511/61512/61611/61612/A615103机种
A615106
• 叙述：逆灌电流保护器，适用61511/61512/61611/61612机种
官方规格矩阵
• 系列机种：61601/ 61602/ 61603/ 61604/ 61605 / 61607/ 61608/ 61609 / 61611/ 61612
• 功率规格：500VA/ 1kVA/ 1.5kVA/ 2kVA/ 4kVA / 3kVA/ 4.5kVA/ 6kVA / 12kVA/ 18kVA
• 输出模式：单相 / 单相 或 三相 / 单相 或 三相
• 电压规格：0~150V/ 0~300V/ Auto / 0~175V/ 0~350V/ Auto / 0~150V/ 0~300V/ Auto
• 频率：DC. 15Hz~1kHz / DC. 15Hz~2kHz / DC. 15Hz~1.5kHz
• 并联能力：无 / 5台 (最大30kVA) / 5台 (最大90kVA)
• 产品手册：下载 / 下载 / 下载
资源下载
• 61600Series 产品介绍见 61600Series 产品介绍页。
• 官方 PDF（型录）：61600-EN.pdf
• 官方 PDF（型录）：61509-61508-61507-SC.pdf
• 官方 PDF（型录）：61512-SC.pdf
注：以上内容与指标均取自致茂电子（Chroma）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
致茂电子（Chroma ATE Inc.） · onetest 仪器资源库
