OE1300系列 模块化锁相放大器
DC-1 MHz锁相放大器模块
产品简介
OE1311/OE1351/OE1301模块锁相放大器是目前最新款的核心技术产品，是一款高性能、高性价比的测量仪器。基于数字调制、输出滤波器以及高精度24位数模转换器(ADC)，采用全新Zynq架构，能够精确、快速测量出淹没在大噪声中的有效信号分量。而且，OE1311/OE1351/OE1301锁相放大器能够同时测量输入信号的幅度和相位信息，在测量精度、工作频率范围、信噪比、动态储备等核心参数方面，均与国际同行业的顶尖技术相媲美。同时新开发了多谐波测量、示波器，频谱分析仪等功能，使得OE1311/OE1351/OE1301功能可以满足多种科研及工业用途。
核心参数
• 测量频率范围：DC - 100kHz/500kHz/1MHz
• 时间常数：1 us - 3 ks
• 噪声低至5nV/√Hz
• 动态储备高至130dB
• 8个任意频率解调器
• 1nV-5V电压测量范围
• 支持PXIE协议及机箱尺寸
功能与结构
输入信号通道
锁相放大器OE1311/OE1351/OE1301中所采用的低噪声模拟前端放大器能够有效地处理差分信号或者单端信号，其等效输入噪声为5nV/√Hz。本通道的输入阻抗为10MΩ，满量程灵敏度为1nV至5V。此外，OE1311/OE1351/OE1301能够应用于输入电流信号的测量，其前端电流增益为106 V/A。OE1311/OE1351/OE1301的动态范围可以达到130dB以上，其可以根据输入信号的幅度来调节内部的可编程的增益放大器以改变整个系统的动态储备。高精度的24位ADC的采样率为4MSPS，在ADC前面的抗混叠滤波器能够有效地防止信号混叠。
参考信号通道
OE1311/OE1351/OE1301数字锁相放大器的参考信号可根据用户的实际情况来选择正弦波信号或者是方波信号，同时也可以利用仪器内部数字合成的参考信号。当OE1311/OE1351/OE1301设定为内部参考信号模式时，仪器内部的高精度振荡器和数字合成算法能够产生用于和输入信号相乘的正弦波信号，此时的内部参考信号几乎不会受到相位噪声的影响。利用数字移相技术，内部参考信号的相位能够达到1udeg 的分辨率。本仪器的内部参考信号模式能够在1uHz至100kHz/500kHz/1MHz的频率范围内正常工作。此外，OE1311/OE1351/OE1301也能够使用外部参考信号模式，正弦波信号和TTL逻辑电平可作为外部参考信号。外部参考信号的上升沿或者下降沿会触发内部的数字锁相环(DPLL)。基于参考信号的频率，OE1311/OE1351/OE1301可以对信号谐波进行检测，其所能检测到的最大谐波信号频率是基频的65535倍，但最大谐波频率不能超过仪器的工作频率100kHz/500kHz/1MHz。
滤波器
OE1311/OE1351/OE1301的时间常数可以设定在1μs至3ks之间。输出低通滤波器的滚降速率可设定为6、12、18、24、30、36、42和48 dB/oct。这款低通数字滤波器是利用无限脉冲响应（IIR)滤波器结构实现的，其信号处理的采样率为4 MHz。OE1311/OE1351/OE1301采用的数字调制方法和滤波器结构，保证其相对于模拟锁相放大器来说拥有更高的动态储备（>130dB)、精确的相位（绝对相位误差<1°)、零直流漂移和良好的正交性。此外，在输入信号的频率低于1 kHz时，OE1311/OE1351/OE1301还会使用同步滤波器来消除参考信号的谐波影响，保证仪器能够快速的检测出有效的低频信号。
信号发生器
基于16位的数模转换器（DAC），OE1311/OE1351/OE1301能够产生频率范围在1uHz到100kHz/500kHz/1MHz之内的正弦波信号，其信号的幅值和相位与仪器内部的振荡器有关，可以通过仪器的控制目录能够设定仪器所产生的正弦信号的幅值。OE1311/OE1351/OE1301的信号发生器所能产生的正弦波信号的最大幅值为5 Vrms。
接口
OE1311/OE1351/OE1301的接口标准为1000Mbps RJ45网口和RS232串口（可选 XH2.54-4PIN TTL电平）。通过网口或者串口，用户能够在控制计算机上有效地使用OE1311/OE1351/OE1301的所有测试功能，包括设定仪器的合理控制参数和读取仪器所测的数据。
典型应用
• 扫描显微镜 AFM、STM、SPM
• 材料科学 载流子迁移率、载流子密度、霍尔效应、超声材料
• 输运测量 电导测量，阻抗测量
• 噪声表征 噪声密度，互相关测量
• 光学实验 光谱分析、光谱测量、THz测量、TDLAS
• 传感器测量 陀螺仪、光电传感器、谐振器、加速度计
• 磁性传感 SQUIDs, NV色心, 原子磁强计，VSM
• 生物医疗 微流控
资源下载
• OE1300系列 详细指标见 OE1300系列 详细指标页。
• 官方资料：OE1300系列介绍文档（2.05MB）
• 官方资料：OE1300系列用户使用手册（6.73MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：OE1311_3D Model（1.33MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
赛恩科仪（SINE SCIENTIFIC INSTRUMENTS） · onetest 仪器资源库
赛恩科仪
OE1300系列 详细指标
DC-1 MHz锁相放大器模块
详细指标
以下指标取自赛恩科仪官网该产品详情页「性能参数」栏目与官方资料，未标注测试条件的为厂家公布值。
信号通道
• 电压输入模式：单端或差分输入
• 满量程灵敏度：1 nV 至5 V，以1-2-5的倍数顺序步进
• 电流输入增益：10^6 V/A
• 输入阻抗
电压：10 MΩ//10 pF，交流或直流耦合
电流：1 kΩ到虚拟地
• 共模抑制比：>70 dB至10 kHz，以6 dB/oct 减小
• 动态储备：>120 dB
• 增益精度：标准 0.5%，最大 2%
• 电压噪声
997 Hz时：5 nV/√ Hz
参考通道
• 输入
频率范围：DC - 100 kHz/500 kHz/1 MHz
参考输入：方波或正弦波
输入阻抗：10 MΩ
方波参考电平：VIH>3V， VIL<0.5V
正弦参考信号：>2 Hz
• 相位
分辨率：1μdeg
绝对相位误差：<1deg
相对相位误差：<0.001deg
• 谐波检测：2F, 3F, …nF至1MHz(n<65,535)
• 采集时间
内部参考：即时采集
外部参考：（3个周期+5 ms）或者40 ms
解调器
• 解调器数量：8
• 稳定性
数字输出：所有设置均无零点漂移
显示：所有设置均无零点漂移
模拟输出：所有动态储备设置小于5 ppm/℃
• 谐波抑制：-90 dB
• 时间常数：1 μs至3 ks，6, 12, 18, 24,30,36,42 ,48dB/oct陡降
• 同步滤波器：低于1 kHz且大于18 dB/oct陡降有效
信号发生器
• 频率
范围：DC - 100 kHz/500 kHz/1 MHz
精度：2 ppm + 10 μHz
分辨率：1 μHz
• 失真：-70 dBc
• 正弦幅值
误差：标准0.5% (f<10 kHz)，最大2%
温度稳定性：100 ppm/℃
• 正弦输出：正弦信号，输出阻抗50 Ω
• TTL同步输出：5V TTL/CMOS电平，输出阻抗200Ω
辅助输入与输出
• CH 1 和CH 2
功能：输出X,Y,R,θ和谐波
幅值：±10 V
驱动电流：±30mA max
• AUX Inputs
功能：2通道输入
幅值：±10 V，1 mV分辨率
阻抗：1 MΩ
通讯接口
• UART：RS232 (可选XH2.54-4PIN)
• 网口：隔离式1000Mbps RJ45接口
其他
• 电源要求
电压：12VDC±5%
功率：标准18W，最大不超过24W
补充说明与曲线
选件配置
第1步. 匹配型号，选择您所需要的带宽测量范围
OE1311
OE1351
OE1301
带宽测量范围
100 kHz
500 kHz
1 MHz
第2步. 确认您需要的串口类型
串口型号
裸机款-S1
RS232(DP9端子)
TTL UART 5V/3.3V
选配1.8V (XH2.54-4P 端子)
**默认机壳款串口为RS232(DP9端子)，仅裸机款可选配串口。
第3步. 根据需要，定制您的机型外观
裸机款-S1
机壳款-S2
181.3 mm
204.0 mm
100.0 mm
110.0 mm
43.8 mm
46.8 mm
OE1311_裸机款_俯视图
官网把裸机款的机械尺寸画在图上，以下为图上标注值（单位 mm）。
• 外形（长 × 宽 × 高）：181.3 mm × 100.0 mm × 43.8 mm
• 长向另标 162.5 mm、160.0 mm、132.0 mm，右端 24.4 mm；下沿标 150.0 mm，右下角 6.4 mm、5.5 mm
• 宽向总宽 100.0 mm，其中右侧安装区宽 89.0 mm
• 左侧接口（BNC）纵向间距 10.4 mm、18.4 mm、11.0 mm；左下 26.6 mm
• 固定方式：4 个 M2.5 安装螺柱
OE1311_裸机款_右视图
同一块裸板的侧视图，标注高度方向与接插件突出尺寸（单位 mm）。
• 总高 43.8 mm（与俯视图给出的『高』一致）
• 板体台阶 38.0 mm、18.6 mm；左侧接口中心距 9.7 mm
• 右侧连接器/插座突出高度 34.7 mm、22.3 mm、16.0 mm

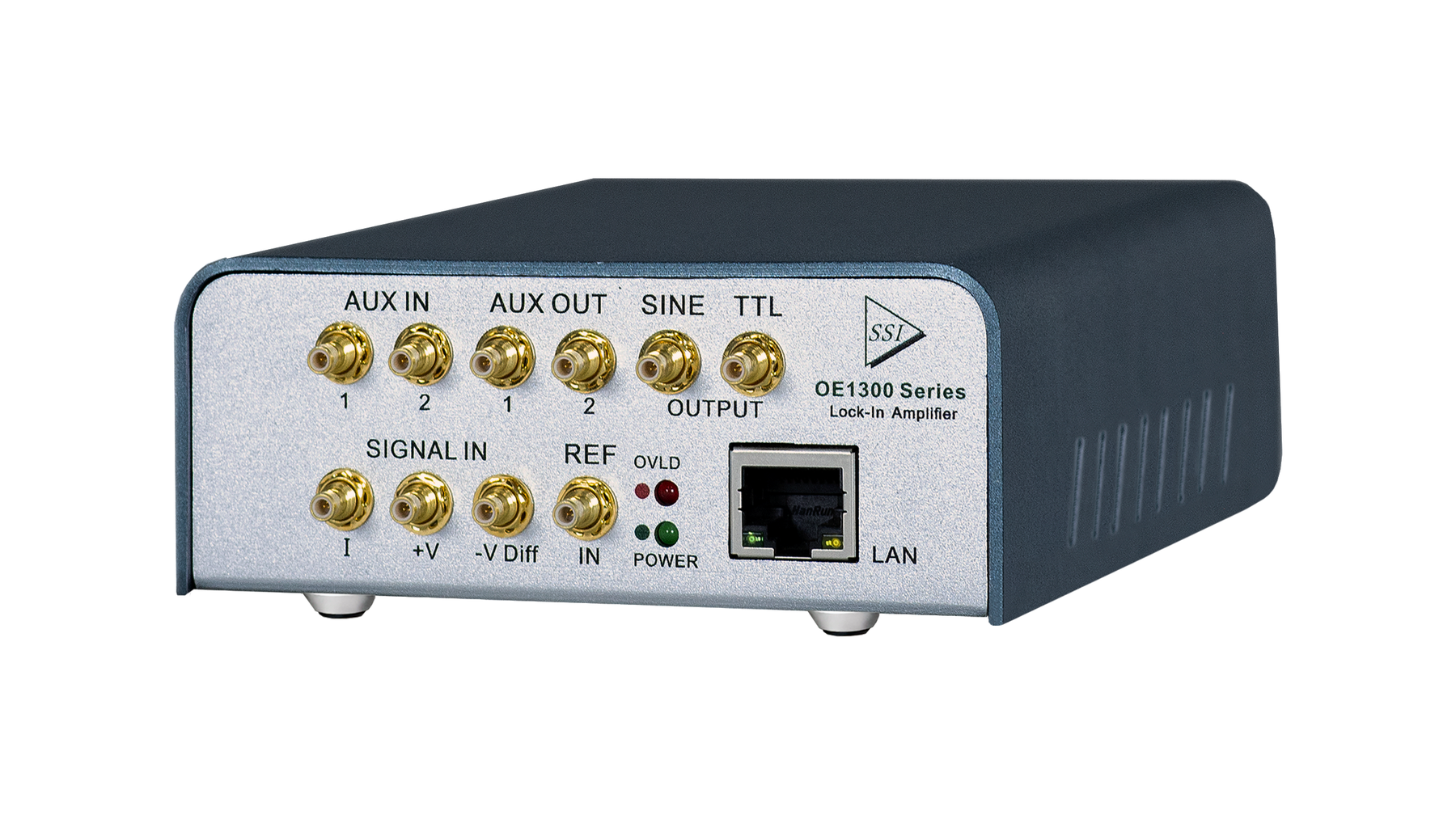

OE1311_机壳款_前/后视图
前面板标注图，尺寸单位 mm；机壳款整体为 204.0 mm × 110.0 mm × 46.8 mm。
• 面板外形：宽 110.0 mm、高 46.8 mm；标注间距 23.4 mm、11.0 mm、31.6 mm，右侧 43.5 mm
• AUX IN 1 / AUX IN 2、AUX OUT 1 / AUX OUT 2：辅助输入输出（BNC）
• SINE、TTL：参考输出 OUTPUT（BNC）
• SIGNAL IN：I、+V、−V Diff 三路信号输入（BNC）；REF IN：参考输入（BNC）
• OVLD 过载指示灯、POWER 电源指示灯；LAN 千兆网口

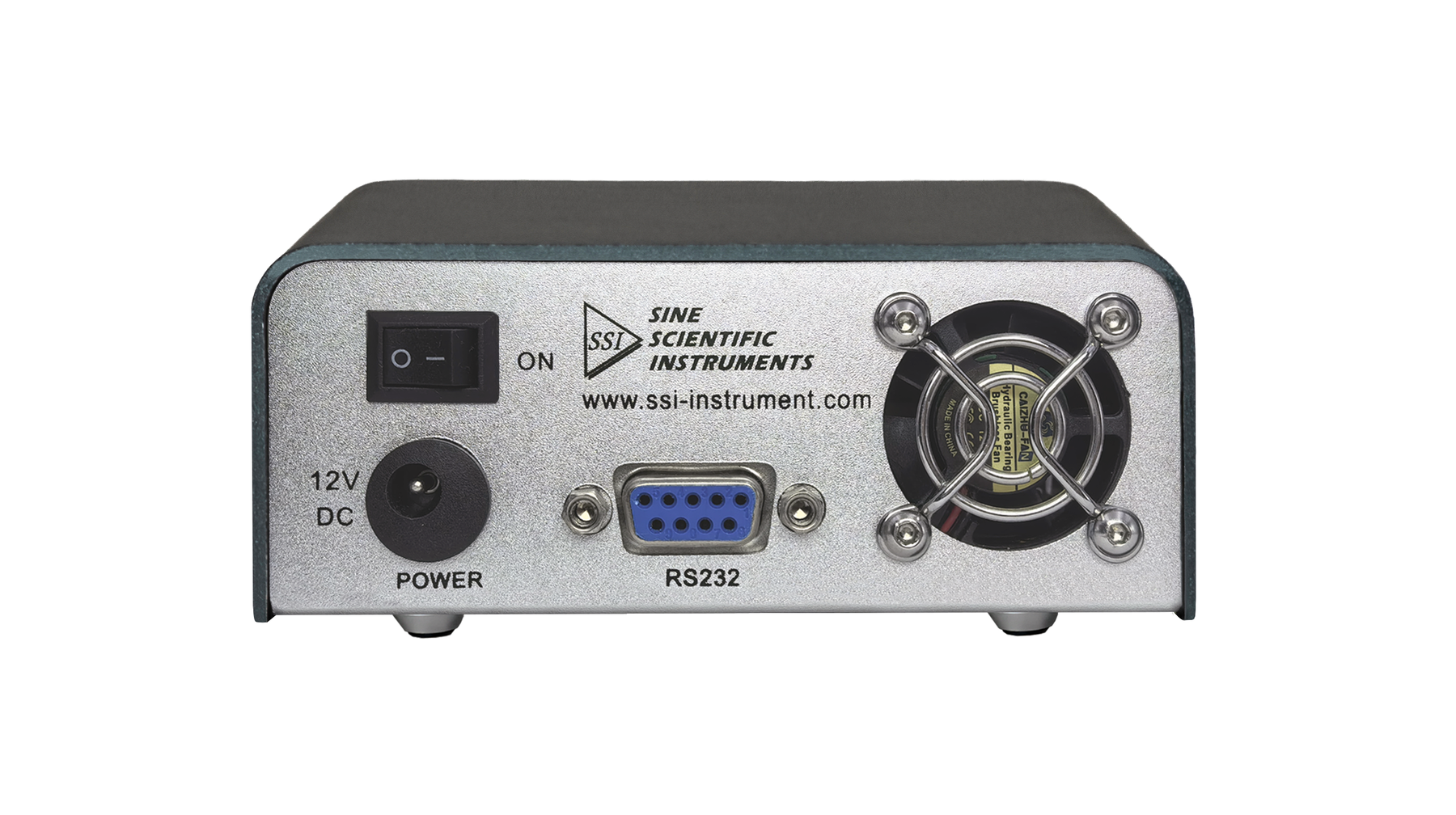

机壳款（S2）后面板尺寸与接口布局
后面板标注图，尺寸单位 mm。
• 面板内容：OFF / ON 电源开关、12V DC POWER 电源插孔、RS232（DP9）接口、散热风扇
• 标注间距：横向 20.7 mm、30.3 mm、36.7 mm；纵向 25.4 mm、15.9 mm

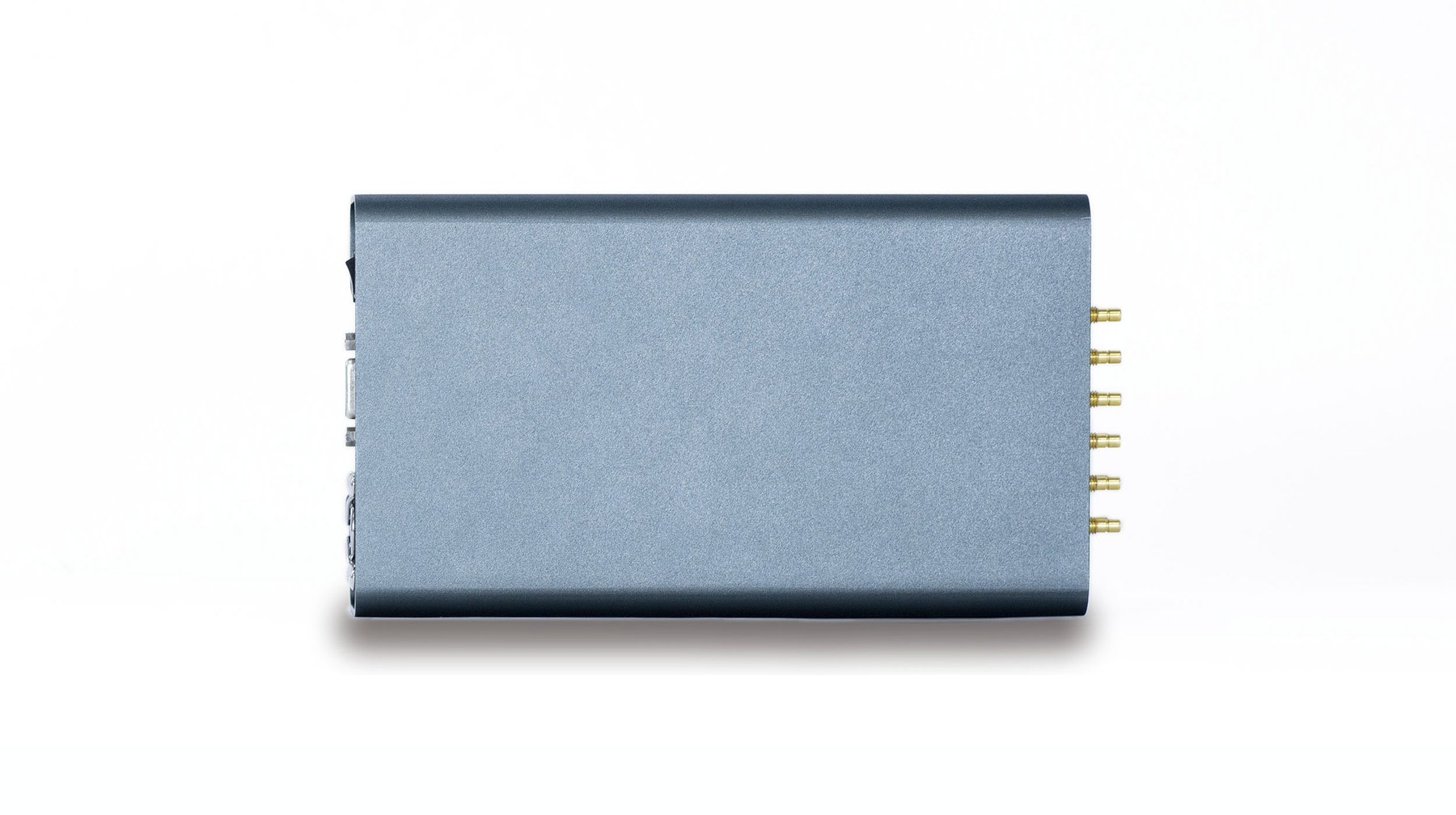

OE1311_机壳款_右视图
机壳侧视外形图，尺寸单位 mm。
• 机壳外形：长 204.0 mm（含前后端盖）、箱体本体 195.0 mm；高 46.8 mm
• 侧面为散热开槽；底部脚垫高 3.3 mm
• 标注：7.2 mm、12.1 mm、18.6 mm、12.8 mm
资源下载
• OE1300系列 产品介绍见 OE1300系列 产品介绍页。
• 官方资料：OE1300系列介绍文档（2.05MB）
• 官方资料：OE1300系列用户使用手册（6.73MB）
• 官方资料：SSI LIA_console 控制平台软件（53.48MB）
• 官方资料：OE1311_3D Model（1.33MB）
注：以上内容与指标均取自赛恩科仪官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
