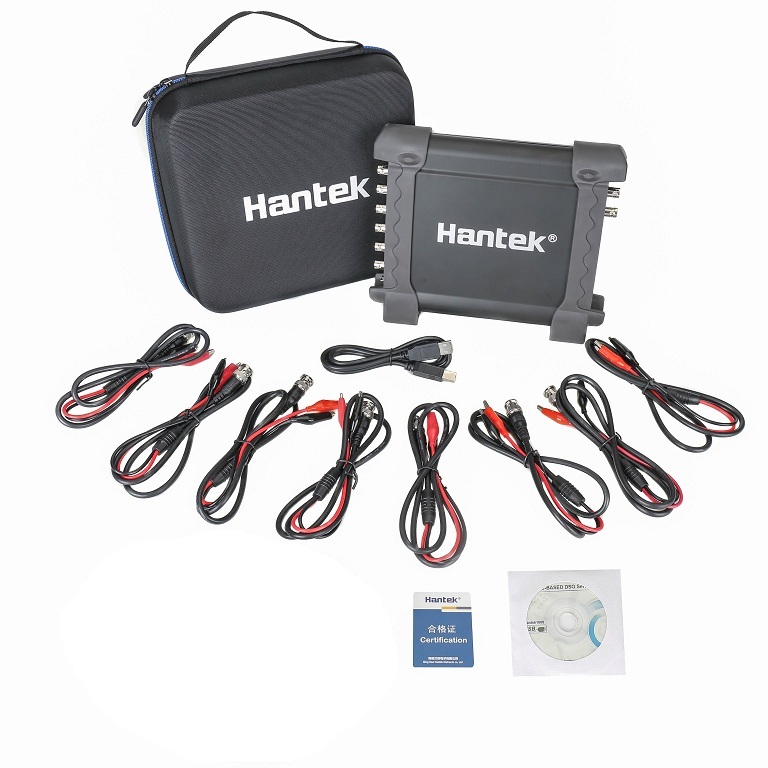

Hantek1008A 8通道 12位USB虚拟示波器 2.4MSa/s。高性价比的8通道示波器，2.4MSa/s, 12bits, 8通道可编程信号发生器。
DSO5000M系列 60MHz/100MHz/200MHz带宽 2通道 8位台式数字示波器 1GSa/s。数字示波器是采用1GSa/s的实时采样率和50GSa/s的等效采样率 带宽60MHz—200MHz，1M的存储深度 强大的触发功能 超大屏幕和人性化操作界面。
DSO4004C系列 80MHz至250MHz带宽 4通道 8位台式数字示波器 1GSa/s。数字示波器是4通道示波器，加1通道任意/函数信号发生器，示波器和信号发生器按键独立便于同时操作。 示波器80-250MHz带宽，最小量程500μV /div，1GS/s采样率， 多种触发方式的数字触发系统，触发灵敏度高；信号发生器25MHz,12BitS分辨率，200MHz DDS。高分辨率 7"TFT真彩液晶屏（800*480 ）。
DSO8000E系列 70MHz至200MHz带宽 2通道 8位手持数字示波器|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

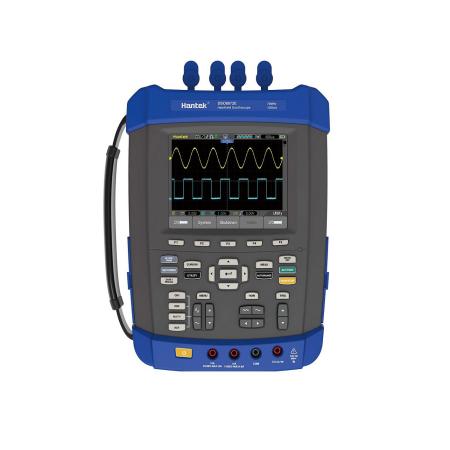

DSO8000E系列
手持示波器DSO8000E系列，集示波器/任意信号发生器/万用表/数据记录仪/频率计数器/FFT频谱分析于一身，1GSa/s 实时采样率,2M 存储深度。
核心特点
• 六合一手持实验室:示波器/任意信号发生器/万用表/数据记录仪/频率计数器/FFT频谱分析。
• IP-51等级,防尘,防水,防摔;适合恶劣环境使用要求。
• 标配符合欧洲安规标准的大保险丝。
• 标配电池带电量指示，触点连接容易更换，也可选配18650电池盒，自行安装大容量18650电池。
• 标配防盗锁孔，三脚架固定座，吊带（便于悬挂），FLASH照明（便于在黑暗环境中使用）。
• 便于更换的BNC安全接头，并标配一套接头。
• 70MHz-200MHz高带宽示波器，1GSa/s 实时采样率,2M 存储深度。
• 25Mz 任意信号发生器,200 MSa/s DDS，12位垂直分辨率，便于模拟传感器。
• 6000COUNT自动量程万用表,交直流电压/交直流电流/电阻/通断/电容/二极管功能。
• FFT频谱分析，加,减,乘,除,X-Y显示，20余种自动测量功能, PASS/FAIL Check 功能,适于工程应用。
• 丰富的触发功能，双时基采样，便于观察不同频率的两路波形。
• 多达1000个波形的记录和回放功能。
• 5.6寸大屏幕彩色液晶显示，高分辨率(640*480)。
• 集成USB Host & Device, 支持U盘存储，WIFI/LAN 选配，方便组网及远程控制。
• 波形数据可以按时间和电压输出到WORD，EXCEL, BMP, JPG。
• 功能图片
型号与主要参数
• 采样类型：实时采样
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形， 次数： 4、8、16、32、64、128
• 输入耦合：直流、交流或者接地(DC、AC、GND)
• 输入阻抗：1MΩ±2% ‖20pF±3pF
• 探头衰减：1X, 10X
• 探头衰减系数设定：1X, 10X, 100X, 1000X
功能与结构
资源下载
• DSO8000E系列 详细指标见 DSO8000E系列 详细指标页。
• 官方资料：DSO8000E固件
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
DSO8000E系列 详细指标
手持示波器DSO8000E系列，集示波器/任意信号发生器/万用表/数据记录仪/频率计数器/FFT频谱分析于一身，1GSa/s 实时采样率,2M 存储深度。
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：DSO8072E ｜ DSO8102E ｜ DSO8152E ｜ DSO8202E
• 采集
• 采样类型：实时采样
• 采集方式
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形， 次数： 4、8、16、32、64、128
• 输入
• 输入耦合：直流、交流或者接地(DC、AC、GND)
• 输入阻抗：1MΩ±2% ‖20pF±3pF
• 探头衰减：1X, 10X
• 探头衰减系数设定：1X, 10X, 100X, 1000X
• 最大输入电压：类型 Ⅰ和类型Ⅱ:300VRMS(10×);
安装类型类型Ⅲ: 150VRMS(1×);
安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz时的交流峰值13 V,对于非正弦波形，峰值必须小于450 V。 300 V以上的偏移持续时间应小于100 ms, RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300 V。如果超出了这些值，就可能会损坏仪器。
• 水平系统
• 采样率范围：500MS/s--1GS/s
• 波形内插：(sin x)/x
• 存储深度：2M
• 扫描范围：4ns/div~2000s/div(以2-4-8步进) ｜ 2ns/div~2000s/div(以2-4-8步进)
• 采样率和延迟时间精确度：500ps（在任何大于1ms的时间间隔）
• 位置范围：4ns/格到8ns/格; (-8格 x
s/格) 到 40ms;
20ns/格到80μs /格;(－8格×s/格)到40ms
200μs /格到40s/格; (－8格×s/格)到400s ｜ 2ns/格到10ns/格; (－4格×s/格)到20ms;
• 时间间隔测量精确度（满带宽）：单次：±（1采样间隔时间+500ppm
x读数+0.6ns);
>16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns);
取样间隔=秒/格÷200
• 垂直系统
• 垂直分辨率：8位分辨率，每个通道同时取样
• 电压范围：2mV/div
to 10V/div
• 带宽：70MHz ｜ 100MHz ｜ 150MHz ｜ 200MHz
• 在BNC处的上升时间(典型)：5ns ｜ 3.5ns ｜ 2.3ns ｜ 1.8ns
• 在BNC处或使用探头时，取样和平均模式中的模拟带宽，直流耦合：±50V(10V/div-5V/div);
±40V(2V/div-500mV/div);
±2V(200mV/div-50mV/div);
±400mV(20mV/div-2mV/div);
• 数学运算：加、减、乘、除、FFT
• FFT：窗口： Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点
• 带宽限制：20MHz
• 低频响应（-3db）：在BNC处为≤10Hz
• 垂直增益精度：在“取样”或“平均”采集模式下，5V/格到10mV/格的精度为±3%;
在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%;
• 直流测量精度，平均采集模式：垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时.
垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格).
设定从2mV/格到200mV/格增加2mV；从200mV/格到5V/格增加50mV.
• 电压测量重复性，平均采集模式：在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:
±（3%×读数+0.05格）
• 触发系统
• 触发类型：边沿，视频，脉冲，斜率，超时，交替
• 触发信源：CH1, CH2, EXT/5, AC Line
• 触发方式：自动，正常, 单次
• 耦合方式：直流、交流、噪声抑制、高频抑制、低频抑制
• 触发灵敏度（边沿触发类型）：直流(CH1,CH2):
从直流到10MHz为1格，从10MHz到100MHz为1.5格；从100MHz到最大量程为2格；
交流:衰减10Hz以下信号
EXT/5: 从直流到100MHz为1格，从100MHz到200MHz为1.5格；
高频抑制:大于80kHz时将衰减信号
低频抑制:频率大于150KHz时与直流耦合限制相同，小于150KHz将衰减信号
• 触发电平范围：CH1、CH2: 从显示屏中心开始±8个分度; EXT/5: ±6V
• 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号：CH1、CH2: 从中心显示屏开始的±4个分度内为0.2格×伏/格
EXT/5: ±(6%设定值+200mV);
• 设置电平为50%(典型)：用大于等于50Hz的输入信号操作
• 视频触发
• 视频触发类型：CH1、CH2：2个分度的峰—峰值幅度；
• 信号格式和场速率、视频触发类型：对于任何场或任何行，都支持NTSC、PAL和SECAM
• 释抑范围：100ns ~ 10s
• 脉冲宽度触发
• 脉冲宽度触发模式：当（＜ 、＞、=、或≠）时触发；“正”脉冲或“负”脉冲
• 脉冲宽度触发点：等于: 当脉冲的下降边越过触发电平时，示波表触发。
不等于:如果脉冲比指定宽度窄，则触发点为下降边。
否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。
小于:触发点为下降边。
大于(也称为超时触发):当脉冲持续时
间长于“脉冲宽度”指定的时间时，示波表触发。
• 脉冲宽度范围：20ns ~ 10s
• 斜率触发
• 斜率触发模式：当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率
• 斜率触发点：等于: 当波形斜率等于设置斜率时，示波表触发。
不等于: 当波形斜率不等于设置时，示波表触发。
小于: 当波形斜率小于设置斜率时，示波表触发。
大于: 当波形斜率大于设置斜率时，示波表触发。
• 时间设置范围：20ns ~ 10s
• 超时触发
• 超时触发模式：上升沿、下降沿
• 时间设置范围：20ns ~ 10s
• 交替触发
• CH1：内部触发：边沿、脉宽、视频、斜率
• CH2：内部触发：边沿、脉宽、视频、斜率
• 触发频率计数器
• 读数分辨率：6位
• 精度（典型）：±30ppm（包括所有的频率参考误差和±1计算误差）
• 频率范围：交流耦合、从最小4Hz到额定带宽
• 信号源：“脉冲宽度”或“边沿触发”模式:所有可用触发源
“频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。
“脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。
“边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。
“视频触发”模式:“频率计算器”不工作。
• 测量
• 光标测量：光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
• 自动测量：频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、
正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、
顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值
• 示波器趋势图：1.2M个点
• 示波器记录仪：8M个点
• 信号发生器模式
• 输出频率：直流：1Hz~25MHz
• DAC时钟：2K~200MHz 可调
• 波形长度：4KSa
• 垂直分辨率：12位
• 波形稳定度
• 波形幅度：±3.5V Max.
• 输出阻抗：50 Ω
• 输出电流：50mA Ipeak=50mA
• 带宽：25M
• 谐波失真：-50dBc(1KHz),
-40dBc(10KHz)
• 通用特性
• 分辨率：640*480 dots
• 显示屏对比度：16档可调且屏幕显示调节进度条
• 探头补偿器输出
• 输出电压（典型值）：约2Vpp输入≥1MΩ的负载
• 频率（典型值）：1kHz
• 电源
• 电源电压：AC输入:100-240VACRMS,0.6A MAX,50Hz到60Hz; DC输出:9V,2A
• 功率
• 环境
• 温度范围：操作：32℉ to 122℉ (0℃ to 50℃);
非操作： -40℉ to 159.8℉ (-40℃ to
+71℃)
• 冷却方式：风扇
• 湿度范围：+104℉ 以下 (+40℃ 以下): ≤90% 相对湿度;
106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度
• 海拔高度：操作时：3000米（10000英尺）以下；
非操作时：15000米（50000英尺）以下
• 机械规格
• 尺寸：260mm;
220mm; 75mm
• 重量：2.5KG(不含包装）
万用表模式
• Max. Resolution：6000 Counts
• DMM Testing Modes：Voltage, Current, Resistance, Capacitance, Diode & Continuity
• Max. Input Voltage：AC:600V, DC: 800V
• Max. Input Current：AC: 10A, DC:10A
• Input Impedance：10MΩ
• DMM 趋势图：1.2M 个点
• Range：Resolution ｜ Accuracy ｜ Resolution
• DC Voltage：60.00mV ｜ ±1%±3 digit ｜ 10uV
• 600.0mV：100uV
• 6.000V：1mV
• 60.00V：10mV
• 600.0V：100mV
• 800V：1V
• AC Voltage：60.00mV ｜ ±1%±3 digit ｜ 10uV
• 600.0mV：100uV
• 6.000V：1mV
• 60.00V：10mV
• 600.0V：100mV
• DC Current：60.00mA ｜ ±1%±5 digit ｜ 10uA
• 600.0mA：±1.5%±5 digit ｜ 100uA
• 6.000A：1mA
• 10.00A：10mA
• AC Current：60.00mA ｜ ±1%±5 digit ｜ 10uA
• 600.0mA：±1.5%±5 digit ｜ 100uA
• 6.000A：1mA
• 10.00A：10mA
• Resistance：600Ω ｜ ±1%±3 digit ｜ 0.1Ω
• 6.000KΩ：1Ω
• 60.00KΩ：10Ω
• 600.0KΩ：1KΩ
• 6.000MΩ：10KΩ
• 60.00MΩ：±1%±5 digit ｜ 100KΩ
• Capacitance：40.00nF ｜ ±2%±5 digit ｜ 10pF
• 400.0nF：100pF
• 4.000uF：1nF
• 40.00uF：10nF
• 400.0uF：100nF
• Attention: the smallest capacitance value that can be measured in 5nF
• Diode：0V~2.0V
• ON-OFF test
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 TO1000系列 ｜ 模拟带宽 150MHz 200MHz 250MHz ｜ 通道数 4CH示波器 1CH信号源 万用表 ｜ 实时采样率 1GSa/s 250MSa/s ｜ 其他 示波器/万用表/信号源/数据记录仪 18W快充输入，超长待机时间 7寸800*480多点全触控电容触摸屏 8M存储深度，一键截屏保持波形
• ：系列 Hantek2000系列 ｜ 模拟带宽 70MHz 40MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 250MSa/s ｜ 其他 示波器/万用表/信号源 单手持握,超长续航时间 悬挂式支架,TypeC通用数据充电线 全功能上位机,数据记录仪功能
• ：系列 DSO8000E系列 ｜ 模拟带宽 70MHz 100MHz 150MHz 200MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器/万用表/信号源/频率 计数器/频谱分析/数据记录仪 IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储
• ：系列 DSO1000E系列 ｜ 模拟带宽 70 MHz 100 MHz 150 MHz 200 MHz ｜ 通道数 2CH ｜ 实时采样率 1GSa/s ｜ 其他 示波器/万用表/频率计数器/ 数据记录仪/频谱分析, IP-51防水防尘防摔; 防盗锁/Flash照明灯/ 三脚架固定座/可更换电池/2M存储
• ：系列 DSO1000S系列 ｜ 模拟带宽 60MHz-200MHz ｜ 通道数 2CH ｜ 实时采样率 1GSa/s ｜ 其他 6000Count 计数万用表, 示波器两个通道之间与万 用表之间都是电气隔离的, 640*480的高分辨率 1M存储深度
• ：系列 DSO8000系列（已停产） ｜ 模拟带宽 60MHz(示波器) 25MHz(信号源) ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 250MSa/s ｜ 其他 示波器/信号源/频率计数器/ 频谱分析/6000Count 万用表, 示波器与万用表之间电气隔离
• ：系列 DSO1000系列（已停产） ｜ 模拟带宽 50MHz-200MHz ｜ 通道数 2CH ｜ 实时采样率 500MSa/s 250MSa/s ｜ 其他 6000Count 万用表, 示波器与万用表电气隔离, 320*240分辨率, 32K存储深度
• ：系列 DSO1000B系列（已停产） ｜ 模拟带宽 60MHz-200MHZ ｜ 通道数 2CH ｜ 实时采样率 1GSa/s ｜ 其他 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率, 1M存储深度
• ：系列 DSO1000BV系列（已停产） ｜ 模拟带宽 60 MHz 100 MHz 200 MHz ｜ 通道数 2CH ｜ 实时采样率 1GSa/s ｜ 其他 6000Count 计数万用表, 示波器与万用表电气隔离, 640*480的高分辨率,1M 存储深度,视频帮助功能
