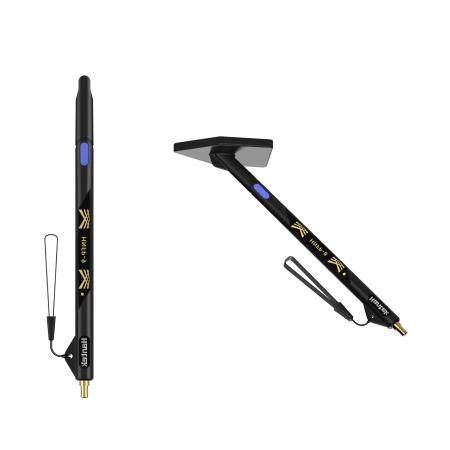

HNFP-8/9 9kHz至3GHz高频电场近场探头|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek
高频电场探头（30MHz～3GHz）
高频电场探头（30MHz～3GHz）。
核心特点
• HNFP系列高频磁场探头组包含了4个专门用来测试高频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
• HNFP系列低频磁场探头组包含了3个专门用来测试低频磁场（H）探头，它有效地屏蔽了电场干扰（E）；
• HNFP系列高频电场探头组包含了2个专门用来测试电场（E）的高频探头，是主要应用于查找电场干扰源的近场探头；
• 高频磁场探头频率范围：30MHz-3GHz；
• 低频磁场探头频率范围：9kHz-50MHz；
• 高频电场探头频率范围：30MHz-3GHz；
• HNFPA-1 前置射频放大器频率范围：9kHz-3GHz，增益约为30dB；
• 所有近场探头都是无源的，可接入至示波器、接收机或频谱分析仪的输入端口；
• 大环路更加灵敏，但空间分辨率较低，小环路的灵敏度较低，但更容易缩小信号源的位置范围；
• 磁场探头包含特殊电隔离的探头头部，不同的探头头部形状适应不同的近场测量任务；
• 所有的近场探头使用方便，能够帮助工程师快速有效地查找电磁兼容性问题，是对电磁场进行测试的理想工具。
• 精确定位电场干扰源
• 电场强度检测
• HNFP系列近场探头与被测设备近距离非接触式测量。测量时，请注意近场探头的摆放方向。
型号与主要参数
• HNFP-1：高频磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 25mm左右 ｜ 可检查10cm范围磁场，主要用于机箱泄露测试
• HNFP-2：高频磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 10mm左右 ｜ 可检查3cm范围内磁场
• HNFP-3：高频磁场近场探头 ｜ 频率范围：30MHz-2GHz ｜ 5mm左右 ｜ 主要用于线缆电磁泄露测试
• HNFP-4：高频磁场近场探头 ｜ 频率范围：30MHz-3GHz ｜ 2mm左右 ｜ 可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
• 低频磁场套装：类型 ｜ 频率范围 ｜ 分辨率 ｜ 应用说明
• HNFP-5：低频磁场近场探头 ｜ 频率范围：1MHz-50MHz ｜ 25mm左右 ｜ 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-6：低频磁场近场探头 ｜ 频率范围：1MHz-50MHz ｜ 10mm左右 ｜ 可检测3cm范围内容磁场，主要用于低频传导整改测试
• HNFP-7：低频磁场近场探头 ｜ 频率范围：9KHz-1.5MHz ｜ 25mm左右 ｜ 可检测10cm范围内的磁场，主要用于低频传导整改测试
功能与结构
产品应用

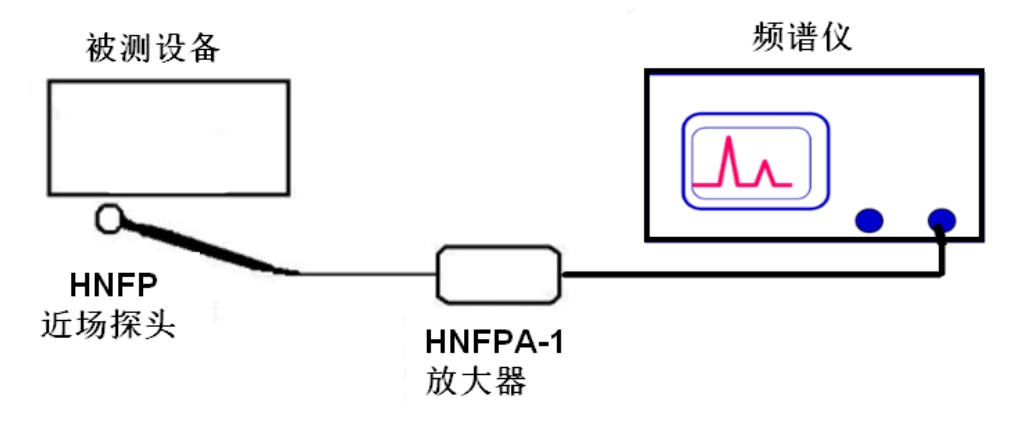

测量连接
与被测设备连接
产品特性
资源下载
• 高频电场探头（30MHz～3GHz） 详细指标见 高频电场探头（30MHz～3GHz） 详细指标页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
高频电场探头（30MHz～3GHz） 详细指标
高频电场探头（30MHz～3GHz）
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 频率
• 频率范围：高频：30MHZ-3GHz
• 频率
• 频率范围：高频：30MHz至3GHz
• 端口类型
• 端口形式：SMB（公）型

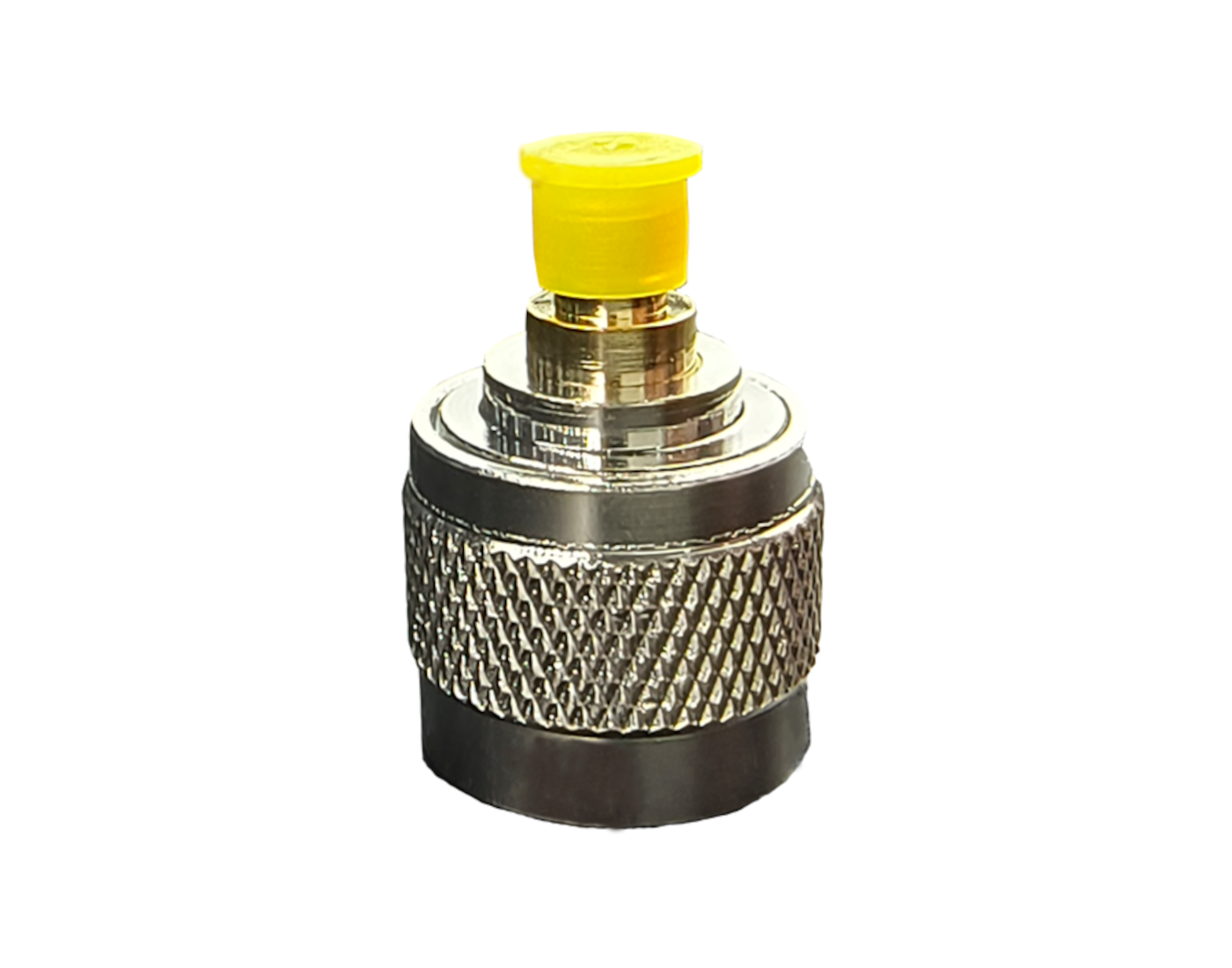

• 转接器：N（公）-SMA（母）型

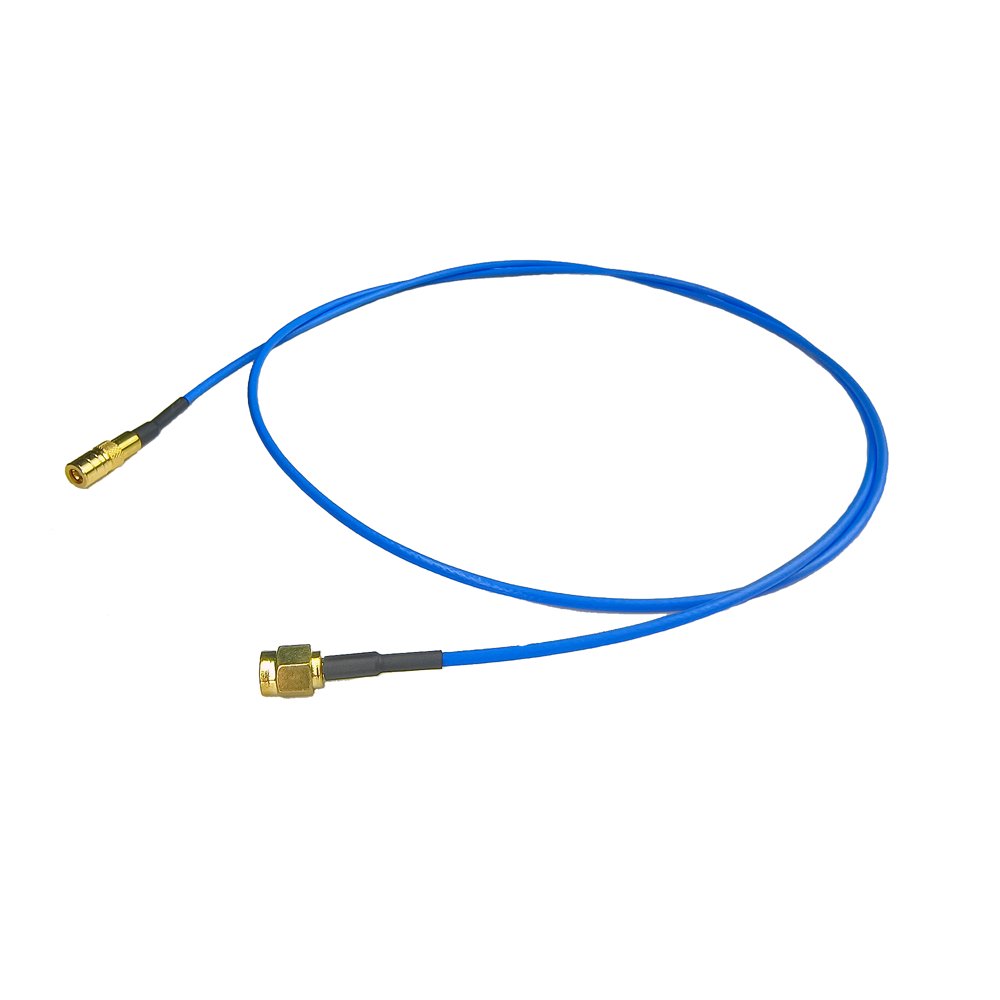

• 射频线缆：SMA（公）-SMB（母）型，1m
注意：如果该款产品配合我公司HNFPA-1放大器使用，
客户需要自行准备SMA(公头)转SMA(公头)的射频线缆。
• HNFP-1：类型 高频磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检查10cm范围磁场，主要用于机箱泄露测试
• HNFP-2：类型 高频磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 10mm左右 ｜ 应用说明 可检查3cm范围内磁场
• HNFP-3：类型 高频磁场近场探头 ｜ 频率范围 频率范围：30MHz-2GHz ｜ 分辨率 5mm左右 ｜ 应用说明 主要用于线缆电磁泄露测试
• HNFP-4：类型 高频磁场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 分辨率 2mm左右 ｜ 应用说明 可检测垂直方向发射的电磁场，主要用于PCB布线产生的电磁场测试
• 低频磁场套装：类型 类型 ｜ 频率范围 频率范围 ｜ 分辨率 分辨率 ｜ 应用说明 应用说明
• HNFP-5：类型 低频磁场近场探头 ｜ 频率范围 频率范围：1MHz-50MHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检测10cm范围内的磁场，主要用于低频传导整改测试
• HNFP-6：类型 低频磁场近场探头 ｜ 频率范围 频率范围：1MHz-50MHz ｜ 分辨率 10mm左右 ｜ 应用说明 可检测3cm范围内容磁场，主要用于低频传导整改测试
• HNFP-7：类型 低频磁场近场探头 ｜ 频率范围 频率范围：9KHz-1.5MHz ｜ 分辨率 25mm左右 ｜ 应用说明 可检测10cm范围内的磁场，主要用于低频传导整改测试
• 高频电场套装：类型 类型 ｜ 频率范围 频率范围 ｜ 分辨率 分辨率 ｜ 应用说明 应用说明

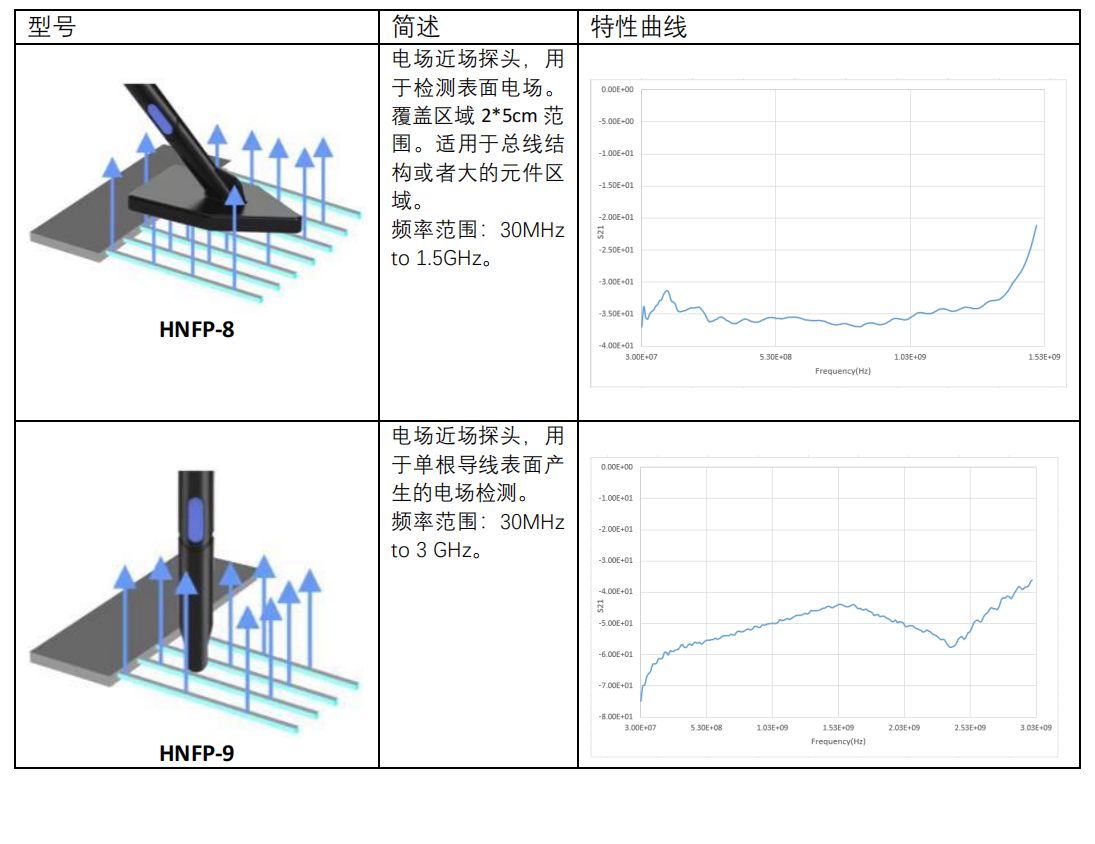

• HNFP-8：类型 电场近场探头 ｜ 频率范围 频率范围：30MHz-1.5GHz ｜ 应用说明 用于检测表面电场，适用于总线结构或者大的原件区域
• HNFP-9：类型 电场近场探头 ｜ 频率范围 频率范围：30MHz-3GHz ｜ 应用说明 用于单根导线表面产生的电场检测
• 射频放大器：类型 类型 ｜ 频率范围 频率范围 ｜ 分辨率 分辨率 ｜ 应用说明 应用说明

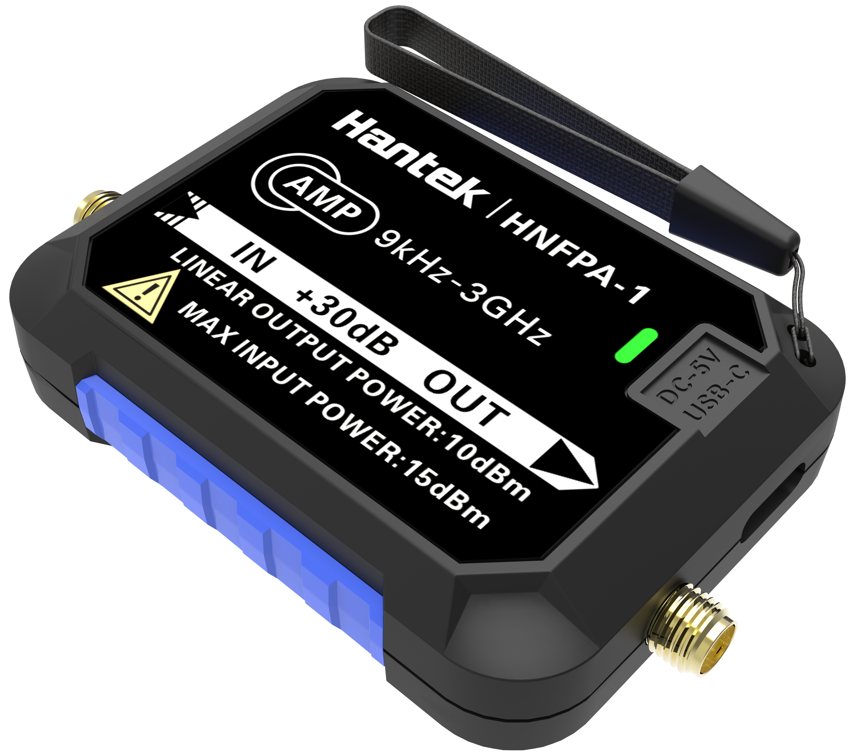

• HNFPA-1：类型 前置放大器 ｜ 频率范围 频率范围：9KHz-3GHz ｜ 应用说明 30dB增益
型号及对比
• ：系列 HSA2030系列 ｜ 模拟带宽 9KHz-3.2GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-3.2GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 HSA2016系列 ｜ 模拟带宽 9KHz-1.6GHz ｜ 通道数 RF IN + TG OUT ｜ 最高实时采样率 -- ｜ 其他 频率范围：9KHz-1.6GHz， 灵敏度：-161dBm， RBW:10Hz至1MHz, 高防护便携设计，坚固耐用， 可在实验室内使用， 更适合于野外现场移动使用
• ：系列 高频磁场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 4种探头形状 ｜ 最高实时采样率 分辨率：HNFP-1: 25mm HNFP-2: 10mm HNFP-3: 5mm HNFP-4: 2mm ｜ 其他 精准测试高频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时,精确定位磁场干扰源
• ：系列 低频磁场探头（9kHz-50MHz） ｜ 模拟带宽 9kHz-50MHz ｜ 通道数 3种探头形状 ｜ 最高实时采样率 分辨率：HNFP-5: 25mm HNFP-6: 10mm HNFP-7: 25mm ｜ 其他 精准测试低频磁场(H)，有效屏蔽电场干扰(E) 电磁兼容整改时，精确定位磁场干扰源
• ：系列 高频电场探头（30MHz～3GHz） ｜ 模拟带宽 30MHz～3GHz ｜ 通道数 2种探头形状 ｜ 最高实时采样率 -- ｜ 其他 精准测试电场(E) 电磁兼容整改时，精确定位电场干扰源
• ：系列 射频放大器（9KHz-3GHz） ｜ 模拟带宽 9KHz-3GHz ｜ 通道数 IN：1 OUT：1 ｜ 最高实时采样率 典型增益：30dB 平坦度：±1.5dB 最大线性输出功率：10dBm 最大输入功率：15dBm ｜ 其他 用于对所要测试的微弱信号进行放大 提高系统测试的灵敏度 标配USB适配器和USB升压电源转接线
资源下载
• 高频电场探头（30MHz～3GHz） 产品介绍见 高频电场探头（30MHz～3GHz） 产品介绍页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
