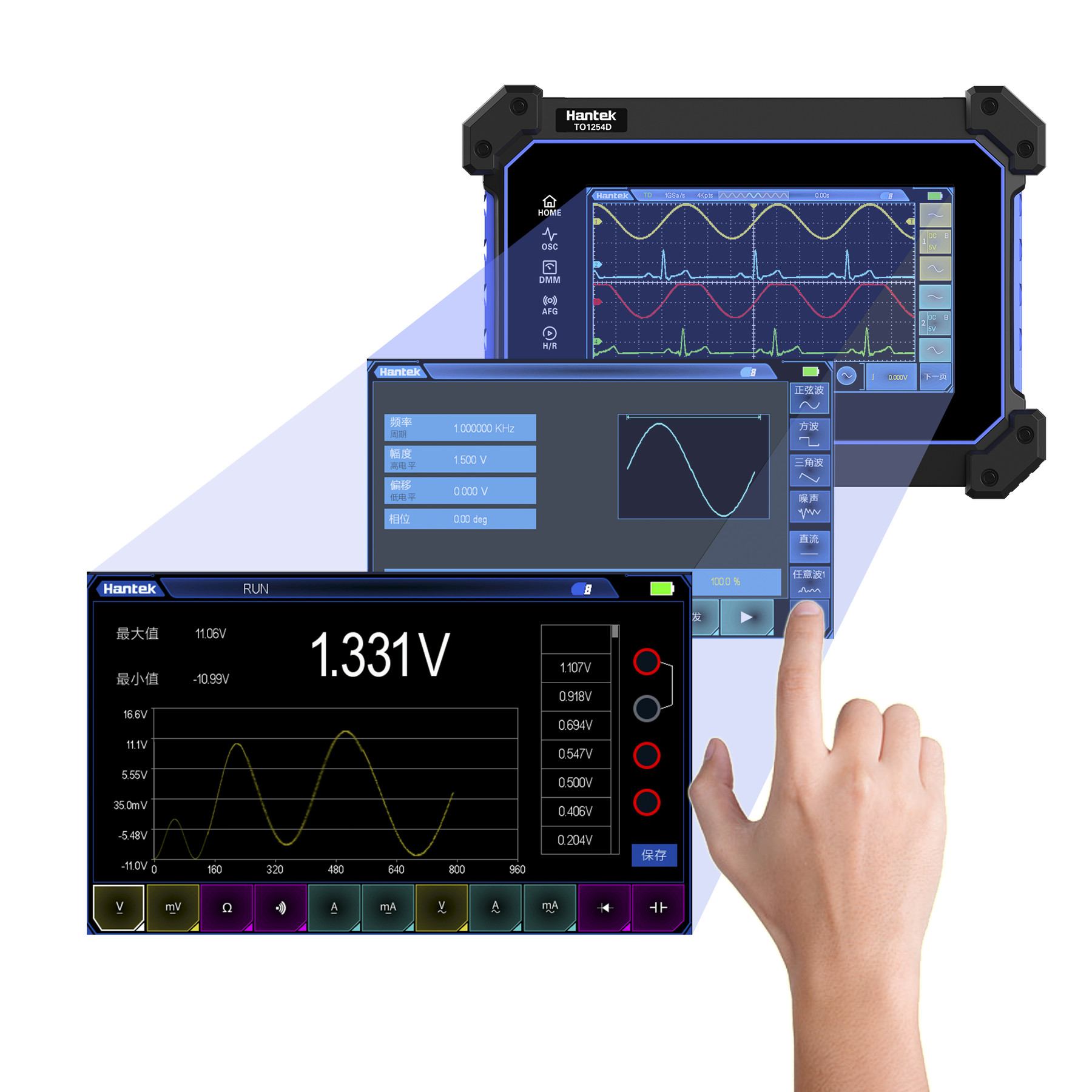

TO1000系列 110MHz至250MHz带宽 2/4通道 8位手持数字示波器 1GSa/s。多功能全触屏示波器，机身薄、重量轻、易携带；独特可悬挂设计，解放双手，防摔抗震、坚固耐用；集示波器、万用表、信号发生器、频谱分析仪多功能于一体；内置超大容量电池、续航持久、支持快速充电、动力充沛。

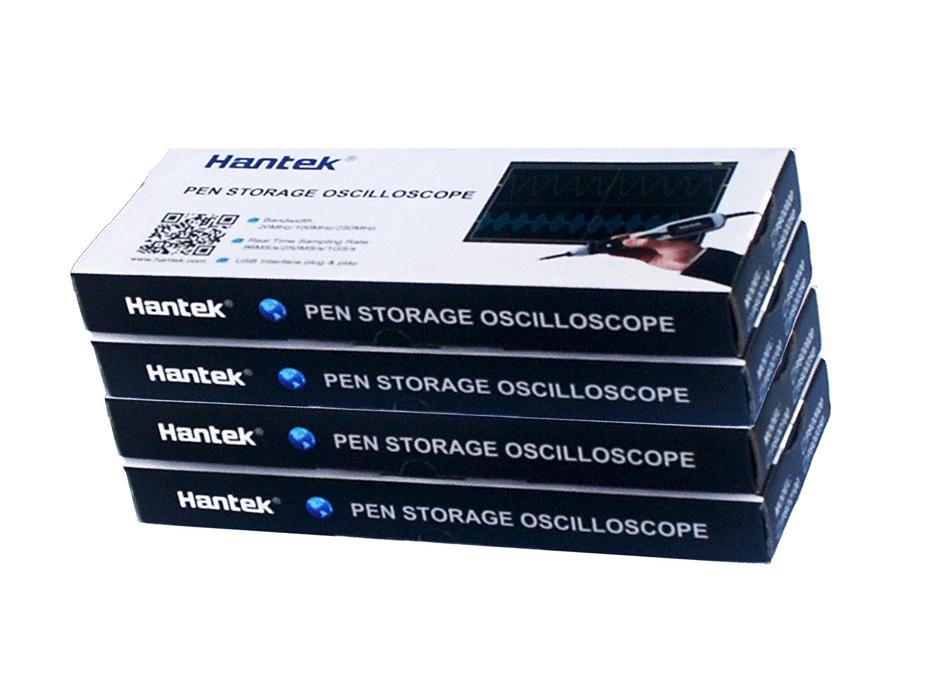

PSO2020 20MHz带宽 1通道 8位笔式USB示波器 96MSa/s。USB接口供电，即插即用，免电源，自动测量功能，使用简单方便；按键单手操作，即可改变电压档位/时基档位等，无需操作键盘鼠标等；自带LED手电功能便于黑暗空间使用，轻盈便携，符 合人体工学设计；数字电压表功能，直接实时显示测量电压； 20MHz带宽，满足测量需求； 内置多国语言； 20种自动测量功能，通过/失败功能； 操作系统：Windows NT， Windows2000/XP,WIN7/8;可直接连接平板电脑，高性价比。

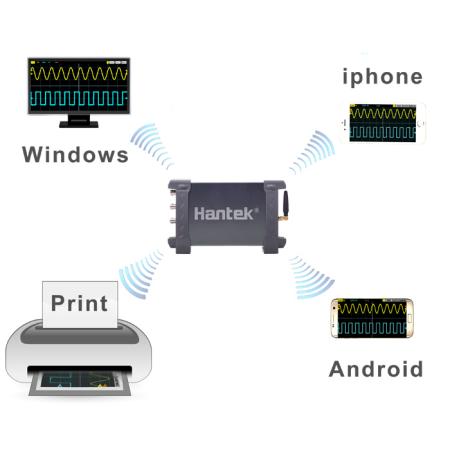

iDSO系列 70MHz带宽 2通道 8位USB虚拟示波器 250MSa/s。iPhone/iPad/Android/Windows 示波器，多点触摸操作，无线WIFI通讯（亦可USB通讯），WIFI Direct 直连/通过路由器，内置锂电池，续航时间达4小时，无需外接电源，可浮地测量，安全方便；可与Ipad和IPhone同时连接，Ipad操作的时候，在IPhone上亦可观察；优良的工业设计，体积小巧，便于出差使用。
MSO5000D系列 60MHz/100MHz/200MHz带宽 2通道 8位混合信号数字示波器 1GSa/s|汉泰Hantek (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
汉泰Hantek

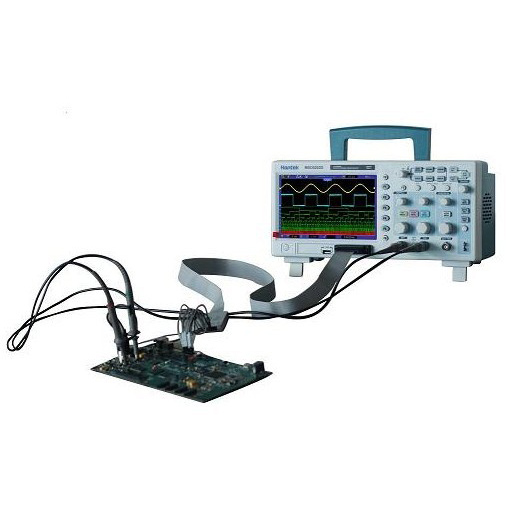

MSO5000D系列
MSO5000D系列。
核心特点

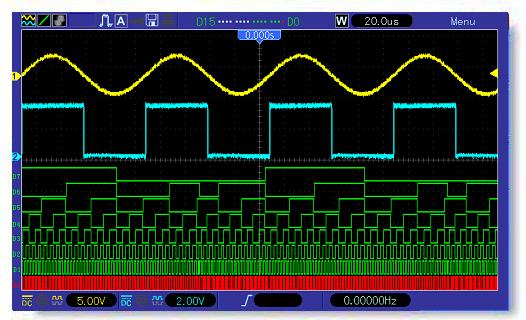

• 16通道逻辑分析仪+双通道示波器+外触发
• 大而且清晰显示的屏幕(7.0-吋液晶彩显,分辨率高达 800x480)，波形显示清晰逼真
• 1GSa/s的实时采样率
• 带宽60MHz—200MHz，1M的存储深度
• 强大的触发功能
• VGA功能（可选）
• 集成USB Host，支持U盘存储、USB接口系统升级
• 超薄设计，体积轻巧，便于携带
• 示波器功能
• 带宽 60MHz~200MHz
• 每通道存储深度可达1M个点
• 实时采样率可达 1GSa/s
• 多达20多种自动测量功能
• 逻辑仪功能
• 16通道，分两组，可独立设置门限电平。
• 实际采样率可达 500MSa/s;
• 强大的触发功能：边沿触发，持续时间触发，脉宽触发，码型触发，队列触发，重复触发
型号与主要参数
• 采样类型：实时采样:
1GSa/s
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形， 次数： 4、8、16、32、64、128
• 输入耦合：直流、交流或者接地(DC、AC、GND)
• 输入阻抗：1MΩ±2% ‖20pF±3pF
• 探头衰减：1X, 10X
• 探头衰减系数设定：1X, 10X, 100X, 1000X
功能与结构
特点概述
相关图片
资源下载
• MSO5000D系列 详细指标见 MSO5000D系列 详细指标页。
注：以上内容与指标取自汉泰官网该产品详情页。
汉泰Hantek · onetest 仪器资源库
汉泰Hantek
MSO5000D系列 详细指标
MSO5000D系列
详细指标
以下指标取自汉泰官网该产品详情页「技术参数」栏目。
• 型号：MSO5202D ｜ MSO5102D ｜ MSO5062D
• 采集
• 采样类型：实时采样:
1GSa/s
• 采集方式
• 采样：采样数据
• 峰峰值：显示高频和随机毛刺
• 平均值：平均波形， 次数： 4、8、16、32、64、128
• 输入
• 输入耦合：直流、交流或者接地(DC、AC、GND)
• 输入阻抗：1MΩ±2% ‖20pF±3pF
• 探头衰减：1X, 10X
• 探头衰减系数设定：1X, 10X, 100X, 1000X
• 最大输入电压：类型
Ⅰ和类型Ⅱ:300VRMS(10×);
安装类型类型Ⅲ: 150VRMS(1×);
安装类型Ⅱ;以20 dB/decade为斜率，从100kHz以上开始下降到大于等于3 MHz*时的交流峰值13 V。对于非正弦波形，峰值必须小于450
V。 300 V以上的偏移持续时间应小于100 ms。 RMS信号电平(包括所有的通过交流藕合删除的直流分量)必须限制到300
V。如果超出了这些值，就可能会损坏仪器。
• 水平系统
• 采样率范围：500MS/s--1GS/s
• 波形内插：(sin
x)/x
• 存储深度：单通道最高1M,双通道512K（4K、40K可选）
• 扫描范围：2ns/div~40s/div ｜ 8ns/div~40s/div
• 采样率和延迟时间精确度：±50ppm（在任何大于1ms的时间间隔）
• 位置范围：2ns/div
to 8ns/div; (-4div x s/div) to 20ms; ｜ 20ns/div
to 80us/div; (-8div x s/div) to 40ms;
200us/div to 40s/div; (-8div x s/div) to 400s;
• 时间间隔测量精确度（满带宽）：单次：±（1采样间隔时间+500ppm
x读数+0.6ns);
>16个平均值：±（1采样间隔时间+500ppm x 读数+0.4ns);
取样间隔=秒/格÷200
• 垂直系统
• 垂直分辨率：8位分辨率，每个通道同时取样
• 垂直灵敏度：2mV/div to 10V/div
• 带宽：200MHz ｜ 100MHz ｜ 60MHz
• 在BNC处的上升时间：1.8ns ｜ 3.5ns ｜ 5.8ns
• 偏移范围：2mV/div
to 20mV/div, ±400mV
50mV/div
to 200mV/div, ±2V
500mV/div
to 2V/div, ±40V
5V/div to 10V/div, ±50V
• 数学运算：加、减、乘、除、FFT
• FFT：窗口：
Hanning、Flatop、Rectamgular、Bartlett、Blackman; 1024采样点
• 带宽限制：20MHz
• 低频响应（-3db）：在BNC处为≤10Hz
• 垂直增益精度：在“取样”或“平均”采集模式下，10V/格到10mV/格的精度为±3%;
在“取样”或“平均”采集模式下，5mV/格到2mV/格的精度为±4%
• 直流测量精度，平均采集模式：垂直位移为零,且N≥16时：±（3%×读数+0.1格+1mV）,适用于选择10
mV /格或更大的单位时。
垂直位移不为零时，且N≥16时：±[3%×(读数+垂直位置)+垂直位置的1%+0.2格）。设定从2mV/格到200mV/格增加2mV；从200mV/格到10V/格增加50mV
• 电压测量重复性，平均采集模式：在相同设置和环境条件下，采集≥16个以上波形的任何两组平均值之间的电压增量:±（3%×读数+0.05格）
• 触发系统
• 触发类型：边沿，视频，脉冲，斜率，超时，交替，码型，持续，队列，重复
• 触发信源：CH1,
CH2, EXT, EXT/5, AC Line，D0-D15
• 触发方式：自动，正常，单次
• 耦合方式：直流、交流、噪声抑制、高频抑制、低频抑制
• 触发灵敏度（边沿触发类型）：直流(CH1,CH2):
从直流到10MHz为1格；10MHz到100MHz为1.5格；从100MHz到最大量程为2格；
直流（EXT):
从直流到100MHz为200mV; 从100MHz到最大量程为350mV;
直流（EXT/5):
从直流到100MHz是1V; 从100MHz到最大量程是1.75V;
交流:衰减10Hz以下信号；
高频抑制:大于80kHz时将衰减信号；
低频抑制:频率大于150kHZ时，与直流耦合限制相同，小于150kHZ；
• 触发电平范围：CH1、CH2:
从显示屏中心开始±8个分度;
EXT: ±1.2V;
EXT/5:±6V
• 触发电平精度(典型)相对于上升和下降时间大于等于20ns的信号：CH1、CH2:
从中心显示屏开始的±4个分度内为0.2格×伏/格;
EXT: ± (6% 设定值 + 40mV);
EXT/5: ± (6% 设定值 + 200mV);
• 设置电平为50%(典型)：用大于等于50Hz的输入信号操作
• 视频触发
• 视频触发类型：CH1、CH2：2个分度的峰—峰值幅度；
EXT: 400mV;
EXT/5: 2V
• 信号格式和场速率、视频触发类型：对于任何场或任何行，都支持NTSC、PAL和SECAM
• 释抑范围：100ns
~ 10s
• 脉冲宽度触发
• 脉冲宽度触发模式：当（＜
、＞、=、或≠）时触发；“正”脉冲或“负”脉冲
• 脉冲宽度触发点：等于:
当脉冲的下降边越过触发电平时，示波表触发。
不等于:如果脉冲比指定宽度窄，则触发点为下降边。
否则，当脉冲持续时间长于‘脉冲宽度”指定的时间时，示波表触发。
小于:触发点为下降边。
大于(也称为超时触发):当脉冲持续时
间长于“脉冲宽度”指定的时间时，示波表触发。
• 脉冲宽度范围：20ns
~ 10s
• 斜率触发
• 斜率触发模式：当(＜、＞、=、或≠）时触发；“正”斜率或“负”斜率
• 斜率触发点：等于:
当波形斜率等于设置斜率时，示波表触发。
不等于: 当波形斜率不等于设置时，示波表触发。
小于: 当波形斜率小于设置斜率时，示波表触发。
大于: 当波形斜率大于设置斜率时，示波表触发。
• 时间设置范围：20ns
~ 10s
• 超时触发
• 超时触发模式：上升沿、下降沿
• 时间设置范围：20ns
~ 10s
• 交替触发
• CH1：内部触发：边沿、脉宽、视频、斜率
• CH2：内部触发：边沿、脉宽、视频、斜率
• 触发频率计数器
• 读数分辨率：6位
• 精度（典型）：±30ppm（包括所有的频率参考误差和±1计算误差）
• 频率范围：交流耦合、从最小4Hz到额定带宽
• 信号源：“脉冲宽度”或“边沿触发”模式:所有可用触发源
“频率计数器”一直在测定触发源，包括当示波表采集由于运行状态中的变化而暂停时，或当单次事件采集己经结束时。
“脉冲宽度”触发模式，示波表计算在1s测量，窗口具有有效幅度，并且符合可触发事件条件的脉冲，例如，如果PWM脉冲列被设定为＜模式，而且宽度被相应设定为较小的时间时，其中的窄脉冲。
“边沿触发”模式:示波表计算所有具有足够幅度和正确极性的边沿。
“视频触发”模式:“频率计算器”不工作。
• 测量
• 光标测量：光标间的电压差△V
光标间的时间差△T
△T的倒数，以赫兹为单位（1/△T）
• 自动测量：频率、周期、平均值、峰峰值、均方根、最大值、最小值、上升时间、下降时间、正频宽、负频宽、上升沿相位差、下降沿相位差、正占空比、负占空比、底端值、顶端值、中间值、幅值、过冲、预冲、周期平均值、周期均方值、下降沿过冲、上升沿预冲、BWIDTH、FRF、FFR、LRR、LRF、LFR、LFF
• 显示
• 显示屏类型：7''
TFT真彩液晶屏
• 分辨率：800*480
dots
• 显示屏对比度：16档可调且屏幕显示调节进度条
• 逻辑分析仪技术指标
• 采样通道数：16通道
• 输入最大阻抗：200K(C=10p)
• 输入电压范围：-60V~60V
• 逻辑门范围：-8V~8V
• 最大采样率：500MHz
• 兼容输入：TTL,
CMOS, ECL
• 采样深度：512K
• 触发
• 边沿触发：D0-D15
选择斜率（上升沿或者下降沿）
• 斜率触发：D0-D15选择脉冲极性（正脉冲或者负脉冲),脉冲触发时机（=，≠，＜,
＞)，触发脉冲宽度
• 码型触发：D0-D15选择码型（H,L,X)
• 持续触发：D0-D15选择持续时间和触发时机（数据结束，数据开始以及数据延迟）
• 队列触发：D0-D15选择特定数据索引（0-3）以及码型（H,L,X)
• 重复次数：D0-D15选择码型（H,L,X)以及重复次数
• 探头补偿器输出
• 输出电压（典型值）：约5Vpp输入≥1MΩ的负载
• 频率（典型值）：1kHz
• 电源
• 电源电压：100-120VACRMS(±10%),
45Hz to 440Hz, CATⅡ
120-240VACRMS(±10%), 45Hz to 66Hz, CATⅡ
• 功率
• 保险丝：2A, T
rating, 250V
• 环境
• 温度范围：操作：32℉
to 122℉ (0℃ to 50℃);
非操作： -40℉ to 159.8℉ (-40℃ to +71℃)
• 冷却方式：风扇
• 湿度范围：+104℉
以下 (+40℃ 以下): ≤90% 相对湿度;
106℉ ~122℉ (+41℃ ~ 50℃): ≤60%相对湿度
• 海拔高度：操作时：3000米（10000英尺）以下；
非操作时：15000米（50000英尺）以下
• 机械规格
• 尺寸：385mm
x 200mm x 245mm
• 重量：3.5KG(含包装）；
2.08KG(不含包装）
• 型号：描述 ｜ 查看手册
• HT300B,HT500B：350Mhz,500MHz,10:1/1:1 ｜ 点击下载
• HT100B，HT200B：100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP-80,PP-150,PP-200：60MHz,100MHz,200MHz,10:1/1:1 ｜ 点击下载
• PP500B：500MHz,10:1/1:1 ｜ 点击下载
• PP80B, PP150B, PP200B, PP300B：80Mhz, 150MHz, 200MHz, 300MHz, 10:1/1:1 ｜ 点击下载
• PP-90：80MHz,10:1/1:1 ｜ 点击下载
• T3100高压探头：100MHz，100：1，2000VDC+Peak AC ｜ 点击下载
• 型号：描述 ｜ 查看手册
• CC65：直流/交流0 – 20KHz，可测电流范围20 mA to 65 A ｜ 点击下载
• CC-650：交流 0 – 5KHz，1A - 500A ，直流 1A - 650A ｜ 点击下载
• CC-800：交流 0 – 5KHz，1A - 500A ，直流 1A - 800A ｜ 点击下载
• 型号：描述 ｜ 查看手册
• HT8050：50MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
• HT8100：100MHz，1300V peakAC，1/50，1/500 ｜ 点击下载
型号及对比
• ：系列 DPO7000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2GSa/s单通道 2GSa/s半通道 1GSa/s全部通道 ｜ 其他 5999-21999元 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 DPO8000系列 ｜ 示波器带宽 1GHz 800MHz 500MHz 300MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 8GSa/s单通道 8GSa/s半通道 4GSa/s全部通道 ｜ 其他 示波器/16通道逻辑分析仪/频谱分析仪/ 任意波发生器/数字电压表/ 频率计和累加器/协议分析仪/协议发生器; 2G存储深度; 200万帧的硬件实时波形录制和回放;
• ：系列 HRDO4000系列 ｜ 示波器带宽 3GHz 2.5GHz 2GHz 1GHz 800MHz 500MHz ｜ 通道数 4通道示波器 2通道信号源 16通道逻辑分析仪 ｜ 实时采样率 10GSa/s单通道 10GSa/s半通道 5GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/双路任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 HRDO2000系列 ｜ 示波器带宽 500MHz 350MHz 200MHz 100MHz ｜ 通道数 4通道示波器 1通道信号源 16通道逻辑分析仪 ｜ 实时采样率 2.5GSa/s单通道 2.5GSa/s半通道 1.25GSa/s 全部通道 ｜ 其他 4通道示波器/16通道逻辑分析仪/频谱分析仪/任意波发生器/数字电压表/频率计和累加器/协议分析仪/协议发生器 2G存储深度
• ：系列 DSO2D20(2GSa/s)系列 ｜ 示波器带宽 200MHz 350MHz 500MHz ｜ 通道数 2CH示波器 1CH信号源 ｜ 实时采样率 2GSa/s单通道 1GSa/s全通道 ｜ 其他 2通道示波器 1通道信号发生器 5种串行协议触发和解码 32种自动测量统计分析
• ：系列 DSO2000系列 ｜ 示波器带宽 150MHz 100MHz ｜ 通道数 2通道示波器 1通道信号发生器 两路数字电压表 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 2通道示波器 一路25MHz信号发生器 五种串行协议触发和解码 32种自动测量统计分析 SCPI远程控制 双路DVM功能
• ：系列 DPO6000系列 ｜ 示波器带宽 100MHz 200MHz ｜ 通道数 4通道示波器 两路信号发生器 16路逻辑分析仪 数字电压表 串行协议分析 FFT频谱分析 ｜ 实时采样率 1GSa/s ｜ 其他 400,000 帧 / 秒波形捕获率 16种触发功能，5种串行解码 64M存储深度，80，000段分段采集 7英寸WVGA（800*480）电容触摸屏
• ：系列 DSO4004C系列 ｜ 示波器带宽 80~250MHz ｜ 通道数 4通道示波器 +1通道信号源+ 外触发 DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4004B系列 ｜ 示波器带宽 80-250MHz ｜ 通道数 4通道示波器 + 外触发 +DVM+自动量程功能 ｜ 实时采样率 1GSa/s ｜ 其他 示波器 7''高分辨率彩显(800x480); 64K存储,集成USB Host/Device, 支持U盘存储,系统升级 DVM数字万用表功能、自动量程；
• ：系列 DSO4002C系列 ｜ 示波器带宽 70MHz—200MHz ｜ 通道数 2通道示波器 + 外触发 +1通道信号源 ｜ 实时采样率 1GSa/s ｜ 其他 示波器+信号发生器 7''高分辨率彩显(800x480); 40K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 MSO5000D系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 16（逻辑） + 外触发 . ｜ 实时采样率 1GSa/s(模拟), 500MSa/s(逻辑) ｜ 其他 1M存储深度，混合信号示波器， 7吋高分辨率彩显(WVGA 800x480）, 集成USB Host/Device，支持U盘存 储、系统升级, VGA功能（可选）
• ：系列 DSO5000P系列 ｜ 示波器带宽 70MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 40K存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级;
• ：系列 DSO5000M系列 ｜ 示波器带宽 60MHz-200MHz ｜ 通道数 2（模拟） + 外触发 ｜ 实时采样率 1GSa/s ｜ 其他 1M存储深度，7吋高分辨率彩显 (WVGA 800x480）,集成USB Host/ Device， 支持U盘存 储、系统升级; VGA功能（可选）
• ：系列 MSO7000BLG系列(已停产) ｜ 示波器带宽 80-300MHz ｜ 通道数 4/2通道 +外触发 ｜ 实时采样率 2GS/s(模拟) 1GS/s(逻辑) ｜ 其他 示波器+逻辑分析仪+信号发生器 7''高分辨率彩显(800x480); 32K存储,集成USB Host/Device, 支持U盘存储,系统升级
• ：系列 DSO7000B系列（已停产） ｜ 示波器带宽 60-300MHz ｜ 通道数 2/4通道 ｜ 实时采样率 2GSa/s ｜ 其他 2GS/s实时采样率，64K存储深度， 7吋高分辨 率彩显(WVGA 800x480), 集成USB Host/Device， 支持U盘存 储、系统升级；
