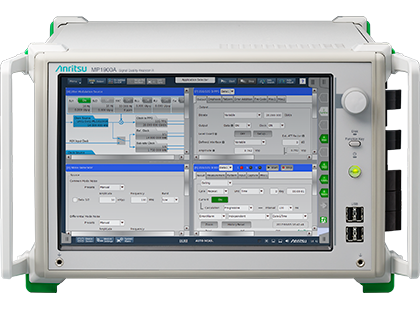

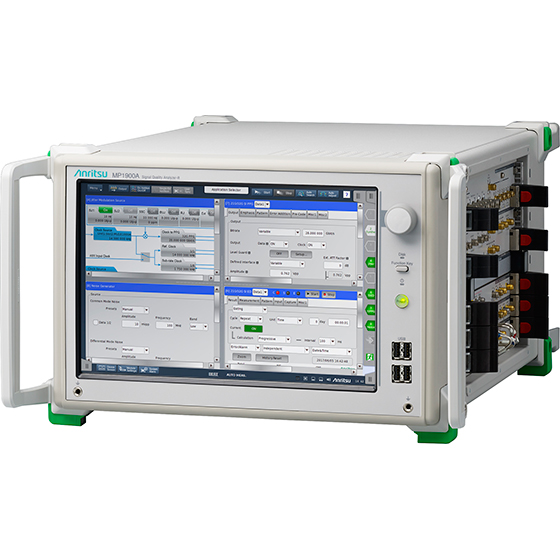

MP1900A 信号质量分析仪-R
8 插槽模块化误码率测试仪（BERT），支持 NRZ 与 PAM4 信号质量分析，工作速率 2.4 Gbaud 至 64.2 Gbaud，最大传输容量 512 Gbit/s，适用于 PCIe、USB 等高速接口物理层测量。
产品简介
What's New
MP1900A PN Skew Evaluation Solution Demonstration Video
MP1900A PCIe® 6.0 Rx and Tx LEQ Tests Demonstration Video
随着人工智能（AI）和机器学习的不断普及，对数据中心、网络及存储系统以高速处理海量数据的需求不断增加。在此背景下，PCI-SIG 已制定了 PCIe 7 的基础规范。与 PCIe 6 相同，PCIe 7 采用 PAM4（四电平脉冲幅度调制）作为调制方式，并将传输速率从 64 GT/s 提升 至 128 GT/s。
MP1900A信号质量分析仪是一款高性能的 8 插槽模块化 BERT。支持 32 Gbit/s 多通道 PPG/ED、64 Gbaud PAM4 PPG/ED，以及可根据不同测量应用进行扩展的抖动/噪声注入功能，非常适用于不断高速化器件的信号完整性分析。
将 PAM4 PPG/ED MU196020C/MU196040B 与新开发的 Re-Driver MU196060A 集成于一体化 MP1900A 中，可简化 PCIe 5（NRZ）一致性测试的最坏情况配置，同时通过高性能均衡器支持用于最佳回传路径的精确 Rx LEQ 评估。此外，该解决方案还支持 PCIe 6 的链路训练以及 PCIe 7 的 Rx 评估，可实现对 PCIe 6 CEM 和 PCIe 7 基础规范的早期验证。
Target Applications
100 GbE/200 GbE/400 GbE/800 GbE, CEI-25G/28G/56G/112G, InfiniBand EDR/HDR, Fibre Channel, PCIe 1-7, CXL2/3, Thunderbolt 1/2/3/4, USB3.2/4 v1/4 v2, SAS-3/-4, DP1.4/2.0/2.1, DDR5, Optical module, SERDES, AOC, High-speed Interconnect
核心特点
• PAM4测试方案

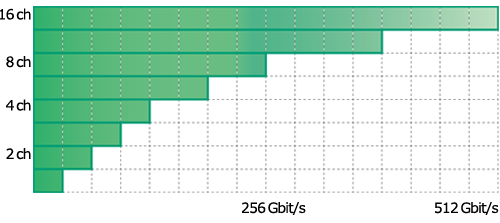

• 最大传输容量为512 Gbit / s
• PAM4 PPG/ED (MU196020C/MU196040B)
• Baud rate of 2.4 至 64.2 Gbaud
• 多通道可扩展性 4ch PAM4/NRZ
• 高速Tr / Tf 6.0 ps（20 至 80%）（典型值）
• 低残余抖动数据输出≤108 fs rms
• 高质量数据输出，低噪声，低失真
• 4抽头强调（可变范围20 dB）
• ISI调整功能
• FEC模式生成功能
• Stressed裕度BER < E-12
• 內部時鐘恢復
• PAM 4模式编辑器，符号错误测量
• 抖動，校樣強度測量功能（SJ / RJ / BUJ / SSC）
• 电压噪声附加功能(Common/Differential/White Noise)
型号与主要参数

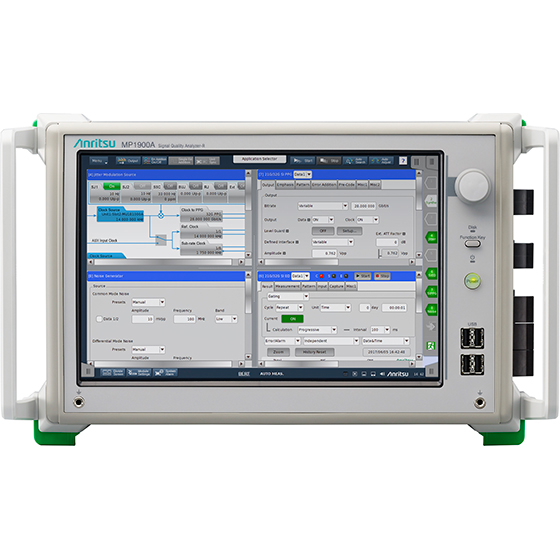

• LCD显示屏：12.1英寸，WXGA 1280 x 800
• 远程接口：GPIB、LAN

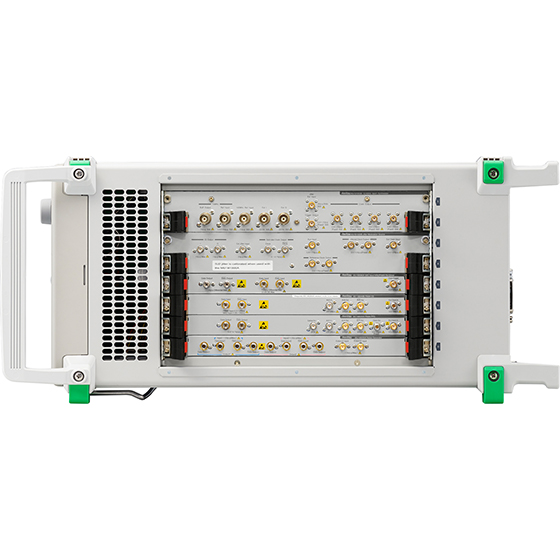

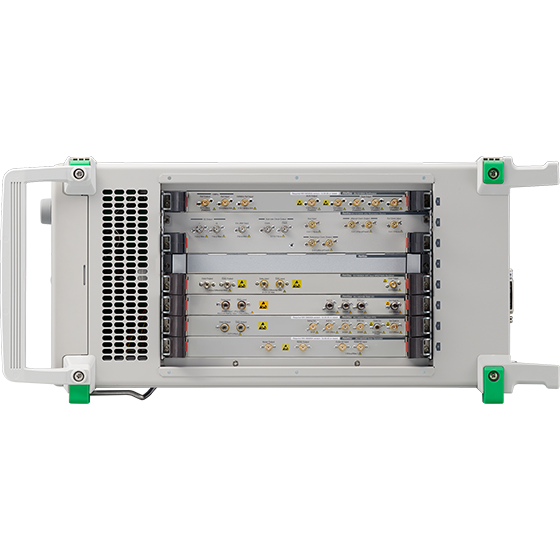

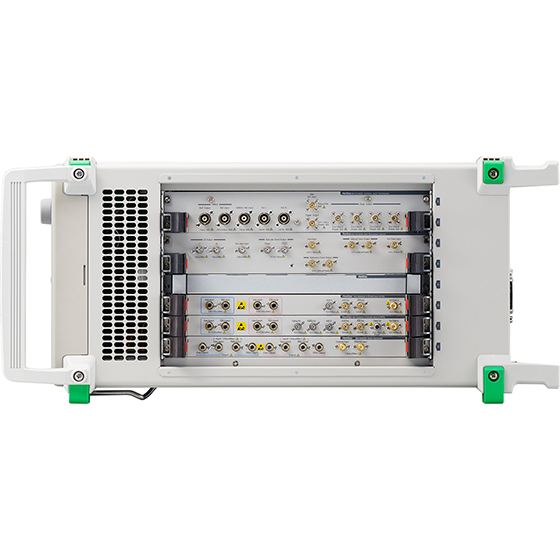

• 模块插槽：8

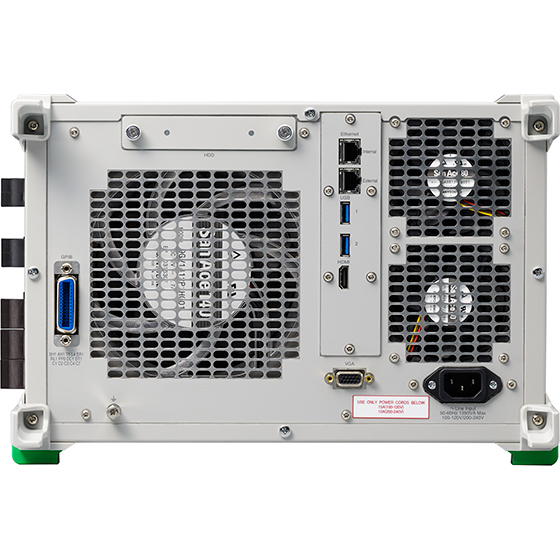

• 外围设备I/F：USB x6，VGA x1，HDMI x1
• 操作系统：Windows 10
• 功率：100 Vac 至 120 Vac /200 Vac 至 240 Vac 50 Hz 至 60 Hz
• 功耗：最大1350 VA
• 尺寸和重量：340 (W) x 222.5 (H) x 451 (D) mm/最大20 kg (不含模块)
功能与结构
技术
Signal Integrity
典型应用
• MP1900A 系列分析仪适用于：
• Tektronix and Anritsu Solution
• PCI Express 5.0 Test System
• Teledyne LeCroy and Anritsu Solution
• PCI-Express and Type-C Interface Test System
• 相关链接
资源下载
• MP1900A 信号质量分析仪-R 详细指标见 MP1900A 信号质量分析仪-R 详细指标页。
• 官方资料：Signal Quality Analyzer-R MP1900A 至 32G/64G NRZ/PAM4 Signal Integrity Test Solution（产品手册）、Signal Quality Analyzer-R MP1900A - PCIe/USB/Thunderbolt/Display Port Test Solutions（产品手册）、Signal Quality Analyzer-R MP1900A（技术指标）、Signal Integrity Analysis Multi-Channel High-Performance BERT（产品简介）、High-speed Digital Interface, Optical Transceiver, and Transport Network Testing Solutions（产品简介）、High-Speed Serial Data Test Solutionsfor AI Semiconductors and Data Center（产品简介）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MP1900A 信号质量分析仪-R 详细指标
8 插槽模块化误码率测试仪（BERT），支持 NRZ 与 PAM4 信号质量分析，工作速率 2.4 Gbaud 至 64.2 Gbaud，最大传输容量 512 Gbit/s，适用于 PCIe、USB 等高速接口物理层测量。
详细指标
• LCD显示屏：12.1英寸，WXGA 1280 x 800
• 远程接口：GPIB、LAN
• 模块插槽：8
• 外围设备I/F：USB x6，VGA x1，HDMI x1
• 操作系统：Windows 10
• 功率：100 Vac 至 120 Vac /200 Vac 至 240 Vac 50 Hz 至 60 Hz
• 功耗：最大1350 VA
• 尺寸和重量：340 (W) x 222.5 (H) x 451 (D) mm/最大20 kg (不含模块)
• 通道数：1
• 频率 (DMI)：正弦波：2 GHz 至 10 GHz
• 振幅 (DMI )：0 至 200 mVp-p (差分)
• 输出控制 (DMI)：可切换 ON/OFF (DMI/CMI 与外部输入互斥，可选择) (DMI/CMI 可同时输出)
• 频率 (CMI )：正弦波 低频段：100 MHz 至 1 GHz 高频段：1 GHz 至 6 GHz
• 振幅 (CMI )：0 至 250 mVp-p (单端)
• 输出控制 (CMI)：可切换 ON/OFF (DMI/CMI 与外部输入互斥，可选择) (DMI/CMI 可同时输出)
• 工作速率：选择 Expert BERT 应用时：2.4 Gbaud 至 32.1 / 58.2 / 64.2 Gbaud 选择 PCIe 1 至 7 BERT 应用时：2.4 Gbaud 至 64.2 Gbaud
• 输出数量：1
• 输出振幅：NRZ：70 至 800 mVp-p，2 mV 步进 (单端) PAM4：70 至 800 mVp-p，1 mV 步进 (单端) PAM3：48 至 532 mVp-p，1 mV 步进 (单端)
• 编码方式：NRZ、PAM4、PAM3
• 偏置参考：Vth
• 偏置：–2.0 × 眼图振幅/2 至 +3.3 × 眼图振幅/2 Vth，1 mV 步进 (单端)
• 加重 (Emphasis)：4 Tap
• 信道仿真器：Normal：仿真并输出加载 S 参数的传输路径连接于 PPG 输出数据信号后的波形。 Inverse：仿真并输出加载 S 参数等效传输路径逆特性的波形。 用于补偿传输路径损耗。 下图显示可补偿插入损耗的典型极限值，但并不保证所有由 S 参数文件生成的响应都能获得与该图所示相同的补偿效果。
• PAM4 三眼独立可变：支持，20% 至 50%，步进 1 mV (以眼幅为基准) (PAM4 振幅：0 / 3 电平定义为 100%)
• PAM4 模式图样：符合标准的 PAM4 模式： QPRBS13-CEI、QPRBS31-CEI PRBS13Q、PRBS31Q、SSPRQ、方波 QPRBS13、JP03A、JP03B、发射机线性度 PRBS13Q(InfiniBand)、PRBS23Q、PRBS31Q(InfiniBand) PRBS31Q(Fibre Channel) 等
• 误码注入：Bit、MSB 错误、LSB 错误、LSB&MSB 错误、RS-FEC 符号错误、PCIe6 FEC 符号错误
• 上升/下降时间 (20 至 80%)：Typ. 6.0 ps，在 32、64 Gbaud 条件下使用 J1789A 时 Typ. 7.0 ps，在 32、64 Gbaud 条件下使用 J1790A 时 使用 100 GHz 带宽的采样示波器
• 输出连接器：V 连接器 (J)
• 低残余抖动 (本征 RJ)：≤ 108 fs rms 基于使用“01重复模式”进行抖动分析函数计算 (64 Gbit/s 条件)
• 信噪失真比 (SNDR)：PCIe7(PAM4)：典型值 35 dB
• 工作速率 (PAM/NRZ)：2.4 Gbaud 至 32.1 Gbaud，或 58.2 (PAM4)/ 64.2 (NRZ) Gbaud (可通过选件选择)
• 输入振幅：NRZ：≤32.1G：0.05 至 1.0 Vp-p；>32.1G：0.1 至 1.0 Vp-p PAM4：≤32.1G：0.3 至 1.0 Vp-p；>32.1G：0.4 至 1.0 Vp-p
• 输入灵敏度 (眼高)：NRZ：26.5625 Gbaud 时 19 mV；53.125 Gbaud 时 21 mV PAM4：26.5625 Gbaud 时 23 mV；53.125 Gbaud 时 36 mV
• 时钟恢复 (选件)：2.4 至 32.1 Gbaud；51 至 58.2 Gbaud
• 均衡器 (选件)：低频均衡器 (≤1 GHz，典型值 2 dB)+ DFE (典型值 1.4 dB)
• PAM4 图样：SSPRQ、PRBS13Q、PRBS31Q 等
• PAM4 计数器：MSB、LSB、Symbol 0 至 3 (选件)
• 输入连接器：V (f)
• Operation Bit Rate (NRZ)：2.4 Gbit/s 至 21 Gbit/s或32.1 Gbit/s
• 通道数：1或2
• 输出振幅：0.1 Vp-p 至 1.3 Vp-p (单端式) 0.2 Vp-p 至 2.6 Vp-p (差动式)
• 加重：10阶
• Channel Emulator：Normal：从S参数模拟插入损失 Inverse：对S参数的插入损失进行De-Emphasis补偿 S-Parameter file: S2P,S4P
• ISI：通过CEI-28G/25G的奈奎斯特频率的损失设置模拟输出ISI 通过与应用零部件J1758A ISI Board配套可控制损失 Insertion Loss设置：1.5 至 25 dB 0.01 dB step @Nyquist Frequency 0 至 25 dB 0.01 dB step @1/2Nyquist Frequency
• Tr/Tf (20% 至 80%)：12 ps (典型值)
• 随机抖动：115 fs rms (典型值)
• PCI链路训练：支持(MX183000A-PL021/PL022/PL025)
• Output Connector：K (f)
• 工作比特率 (NRZ)：2.4 Gbit/s 至 21 Gbit/s或32.1 Gbit/s
• 输入振幅：0.05 Vp-p 至 1.0 Vp-p (单端式) 0.1 Vp-p 至 2.0 Vp-p (差动式)
• 输入灵敏度 (Eye Height)：15 mV (眼高 28.1 Gbit/s) 30 mV/Eye（28.1 Gbaud, PRBS15, PAM4）
• CTLE：峰值频率14, 8, 4 GHz 增益0 至 -12 dB
• 时钟恢复：是，支持SSC
• PCIe and USB链路训练：支持(MX183000A-PL021/PL022/PL025)
资源下载
• MP1900A 信号质量分析仪-R 产品介绍见 MP1900A 信号质量分析仪-R 产品介绍页。
• 官方资料：Signal Quality Analyzer-R MP1900A 至 32G/64G NRZ/PAM4 Signal Integrity Test Solution（产品手册）、Signal Quality Analyzer-R MP1900A - PCIe/USB/Thunderbolt/Display Port Test Solutions（产品手册）、Signal Quality Analyzer-R MP1900A（技术指标）、Signal Integrity Analysis Multi-Channel High-Performance BERT（产品简介）、High-speed Digital Interface, Optical Transceiver, and Transport Network Testing Solutions（产品简介）、High-Speed Serial Data Test Solutionsfor AI Semiconductors and Data Center（产品简介）
注：以上内容与指标取自安立官网该产品详情页。
