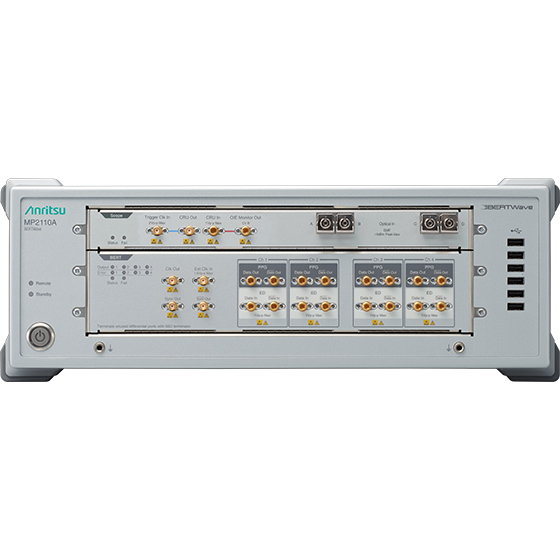

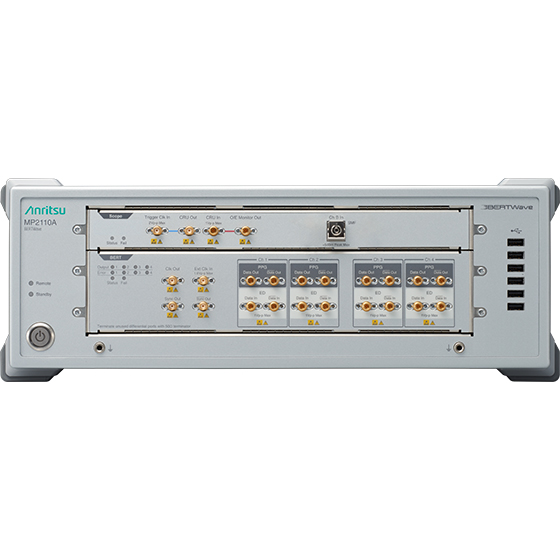

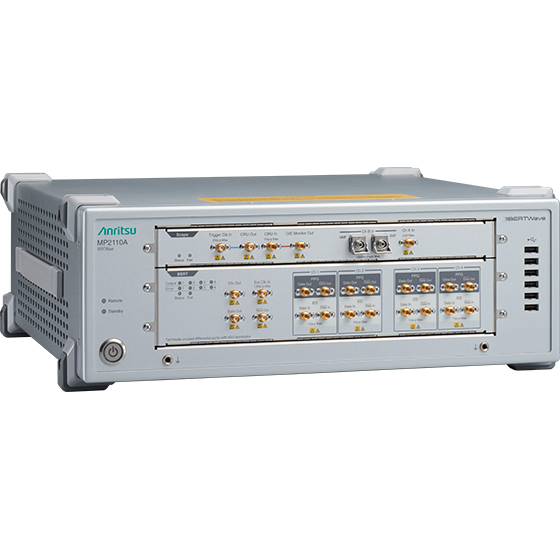

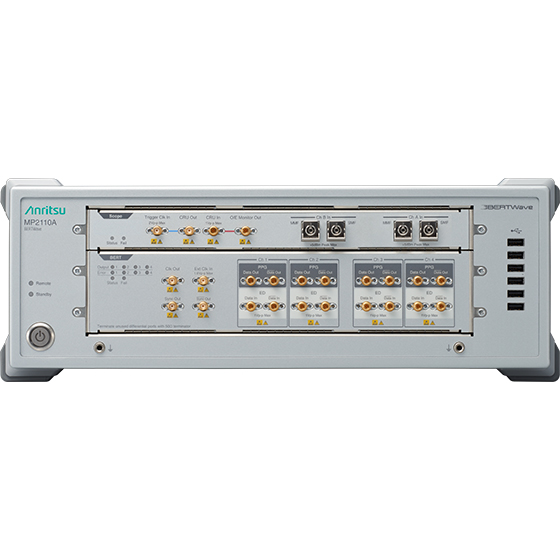

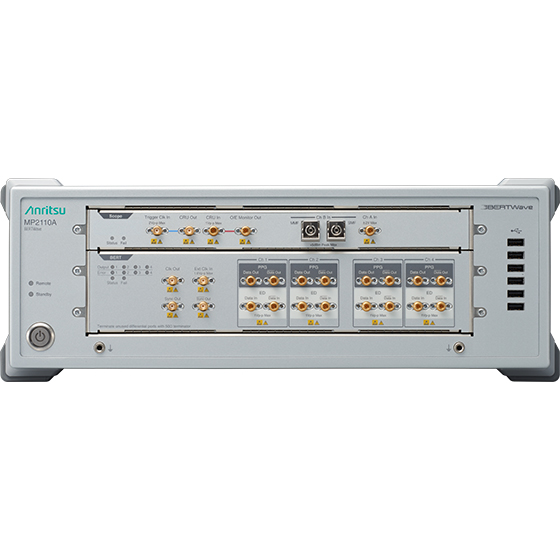

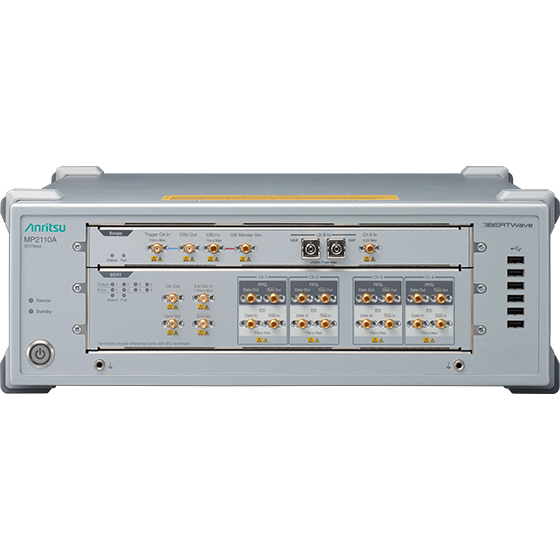

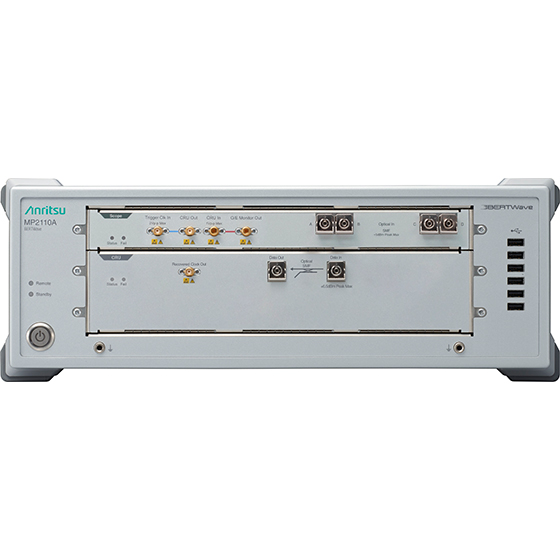

MP2110A 采样示波器与误码仪一体机
集 4 通道采样示波器与 BERT 于一体，光通道带宽 25 GHz 至 60 GHz、电通道 3 dB 带宽 40 GHz，覆盖 0.1 Gbaud 至 120 Gbaud，用于 10G 至 1.6T 光模块的产线检测分析。
产品简介
View Product Brochure UPDATED
Video UPDATED
For 10G 至 1.6T Multichannel Optical Module/Device R&D and Manufacturing
All-in-One BERT and Sampling Oscilloscope
Supported Applications: Evaluation of physical-layer performance for 10G/50G/100G/200G/400G/800G/1.6T optical transport modules, optical cables, and associated parts used by data centers, Core/Metro networks, and mobile networks
Transmission Paths: Ethernet, InfiniBand, Fibre Channel, eCPRI/RoE, CPRI, SDH/SONET, OTN
Optical Transceiver Modules: SFP, QSFP, CFP, OSFP, QSFP-DD
Cables: Active Optical Cables (AOC), Direct Attach Cables (DAC)
Devices: TOSA, ROSA, High-Speed Optical Engine, PHY, Driver ICs, CPO
核心特点
• 最多可使用 4 通道 BERT 和双通道采样示波器同时测量
• 快速测量和高性能缩短测试时间，提高产量，并降低设备投入成本

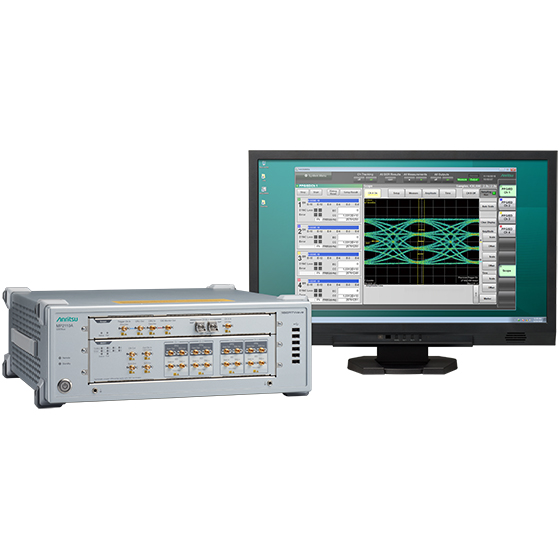

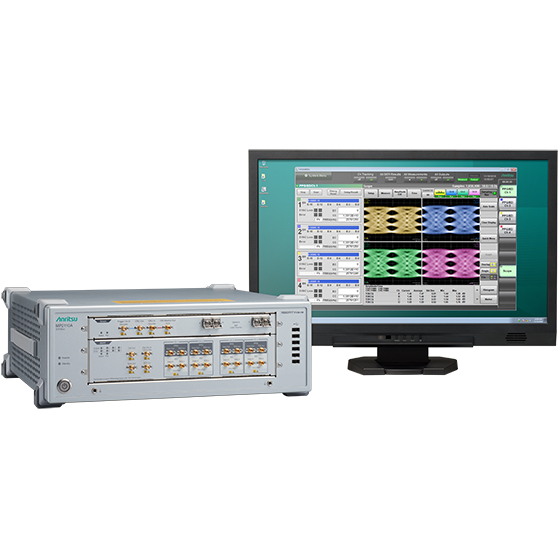

• 内置PC支持稳定快速测量
资源下载
• MP2110A 采样示波器与误码仪一体机 详细指标见 MP2110A 采样示波器与误码仪一体机 详细指标页。
• 官方资料：BERTWave MP2110A（产品手册）、BERTWave MP2110A（中文简体）（产品手册）、5G Solutions Catalog（产品手册）、High-speed Digital Interface, Optical Transceiver, and Transport Network Testing Solutions（产品简介）、BERTWave Series Remote Control Operation Manual（操作手册）、MP2110A BERTWave Operation Manual（操作手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MP2110A 采样示波器与误码仪一体机 详细指标
集 4 通道采样示波器与 BERT 于一体，光通道带宽 25 GHz 至 60 GHz、电通道 3 dB 带宽 40 GHz，覆盖 0.1 Gbaud 至 120 Gbaud，用于 10G 至 1.6T 光模块的产线检测分析。
详细指标
• 仪器形态：采样示波器与误码率测试仪（BERT）一体化

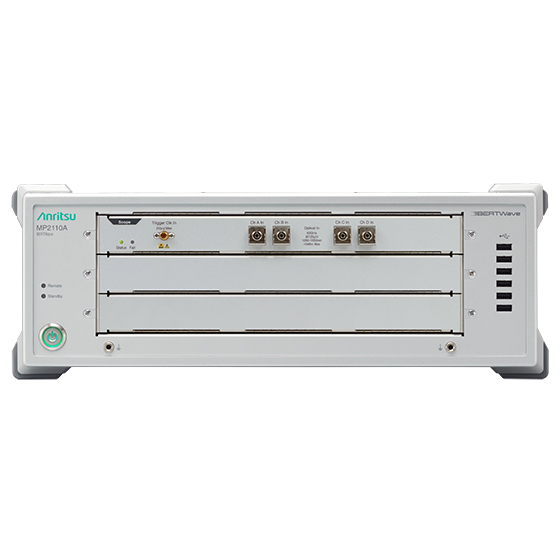

• 光通道数：最多 4 通道（选件 x80/x84），另有 2 通道、1 通道配置
• 电通道数：1 通道（选件 x21）/ 2 通道
• 光通道带宽：35 GHz（SMF 输入，选件 x3x/x4x）；25 GHz（MMF 输入）；60 GHz（选件 x8x）
• 电通道 3 dB 带宽：40 GHz（典型）
• 电通道平坦度：± 1 dB（10 MHz 至 30 GHz，典型）
• 电通道 RMS 噪声：1.5 mV（典型）、2.5 mV（最大）
• 波长范围：1260 nm 至 1650 nm（9 µm 光纤输入）；850 nm 至 1650 nm（选件 x35/x45）；800 nm 至 860 nm（MMF 输入）
• 校准波长：1550 nm / 1310 nm / 850 nm
• 符号速率：0.1 Gbaud 至 60 Gbaud（选件 x3x/x4x）；0.5 Gbaud 至 120 Gbaud（选件 x8x）
• 采样速度：250 ksamples/s（标称）
• 光连接器：FC/PC（可更换）
• BERT 通道数：1 通道（选件 x11）/ 2 通道（选件 x12）/ 4 通道（选件 x14）
• BERT 工作比特率：24.3 Gbit/s 至 28.2 Gbit/s；9.5 Gbit/s 至 14.2 Gbit/s（选件 x93）
• PPG 抖动：600 fs rms（典型，25.78125 Gbit/s、0.3 Vp-p）
• ED 灵敏度：25 mVp-p（典型，25.78125 Gbit/s）、40 mVp-p（最大）
• 测量时间：1 秒 至 9 天 23 小时 59 分 59 秒

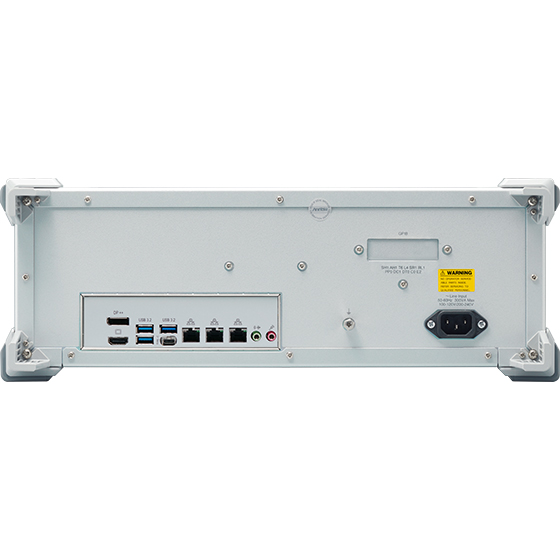

• 接口：USB 3.2 x 3、USB 3.2 Type-C x 1、Ethernet x 3、GPIB（选件 x02）
