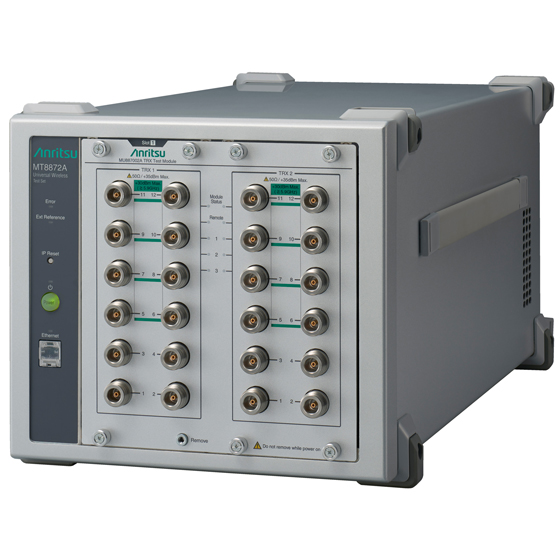

MT8872A 通用无线测试仪（模块容量 单个机箱最多安装 2 个 TRX 测试模块，矢量调制带宽 160 MHz）。紧凑型模块化通用无线测试仪，机箱可装2个TRX测试模块，配MU887002A时提供24个RF测试端口，频率范围10MHz至6GHz，矢量调制带宽160MHz。
MT8821C 无线电通信分析仪（30MHz至6GHz，频率设置分辨率 1 Hz，发生器与分析仪带宽 160 MHz）。面向UE研发的无线电通信分析仪（综测仪），最高频率6GHz，发生器与分析仪带宽160MHz，单机支持LTE-Advanced载波聚合5CCSISO测试。
MT8870A 10MHz至6GHz通用无线测试仪 4槽位|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
安立

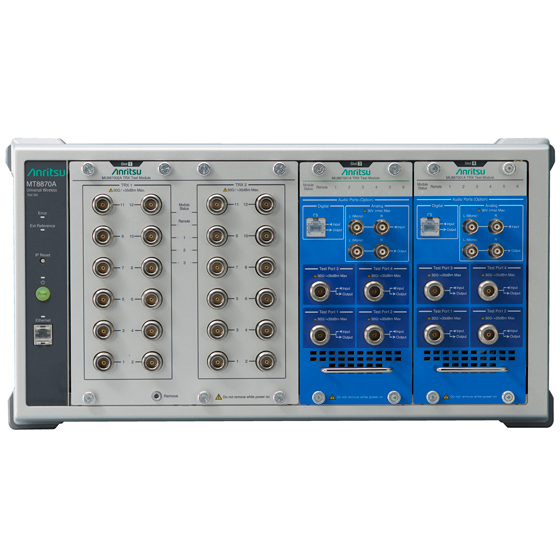

MT8870A 通用无线测试仪（4 槽位）
面向无线设备大批量产线测试的模块化通用无线测试仪，单机箱可装 4 个 TRX 测试模块、提供 16 个 RF 测试端口，频率范围 10 MHz 至 6 GHz，矢量调制带宽 160 MHz。
产品简介
及时支持最新的无线技术（5G Sub-6 GHz / 802.11ax等）
通用无线测试套件MT8870A支持多种无线通信标准，包括5G NR Sub-6 GHz、LTE / LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、V2X 802.11p、WLAN、蓝牙等。是用于智能手机，汽车和物联网终端以及通信模块等大规模生产线的测量仪器。MT8870A主机可安装三种发送/接收测试模块（MU887000A / MU887001A / MU887002A），每种模块都具有内置的矢量信号发生器和矢量信号分析仪，用于对移动终端和通信模块进行发送和接收测试。

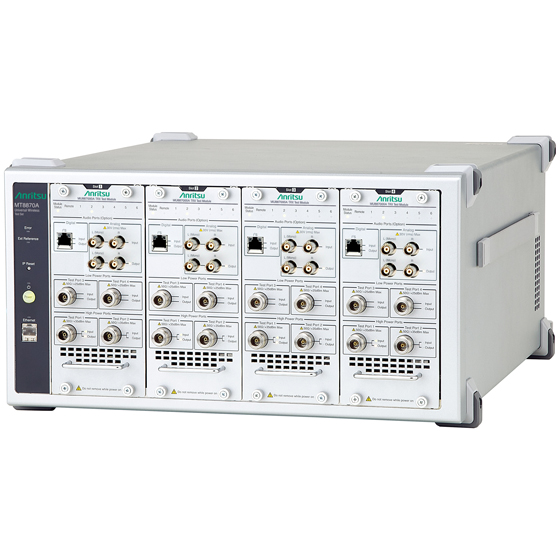

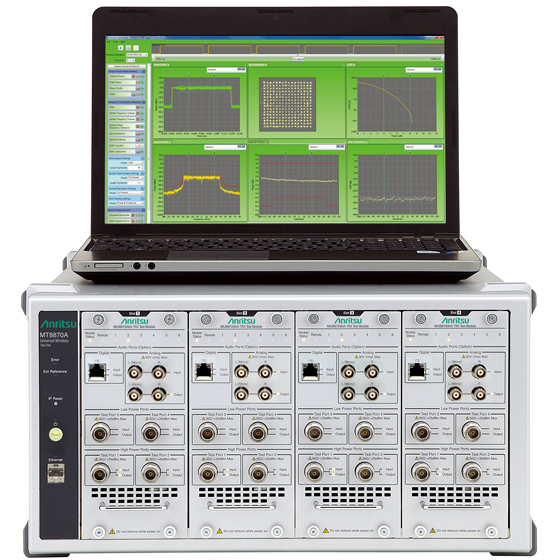

1台主机架可以容纳4个测试模块
一台MT8870A最多可容纳4个测试模块，每个测试模块可作为独立的测量仪器实现完全独立的测量。由于测试模块共享电源，主机架，内部总线接口等，因此可以通过在一台主机架上安装多个测试模块来减少总设备投资。

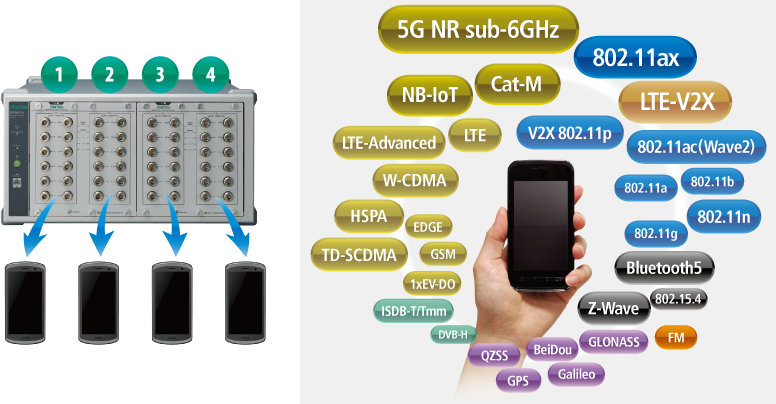

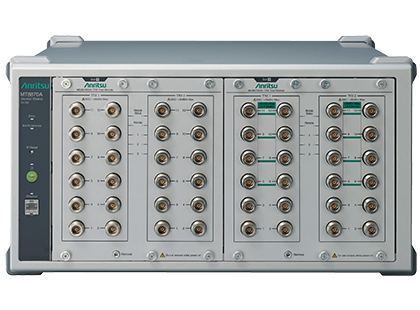

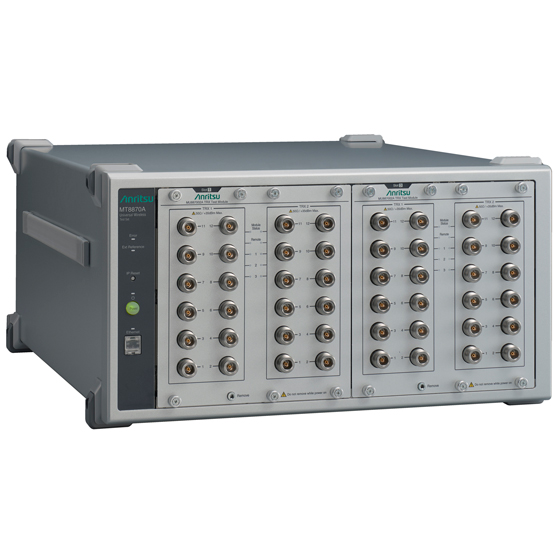

可同时测量四台终端设备，每个模块最多可直接连接12个天线端口

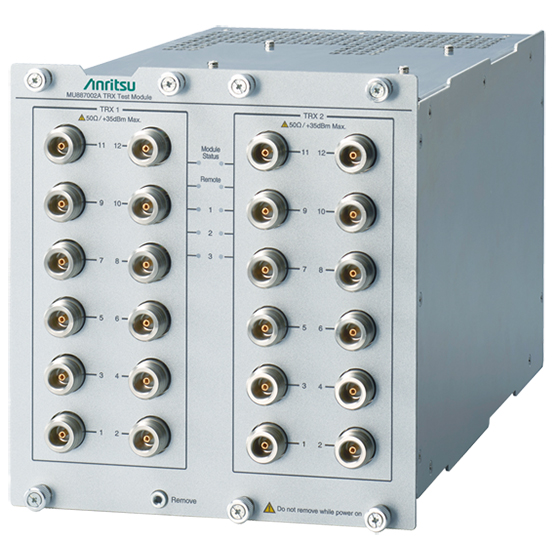

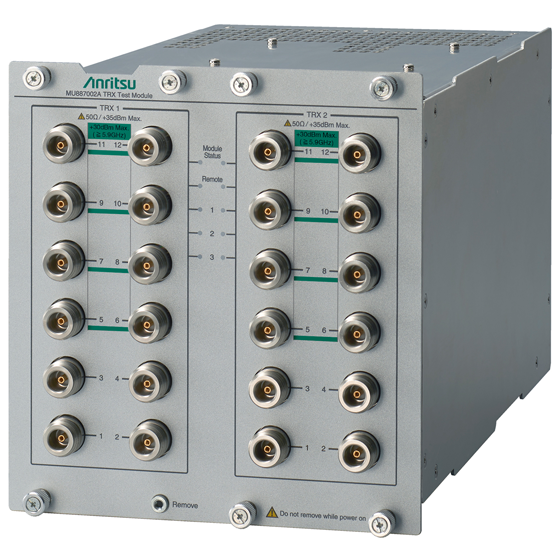

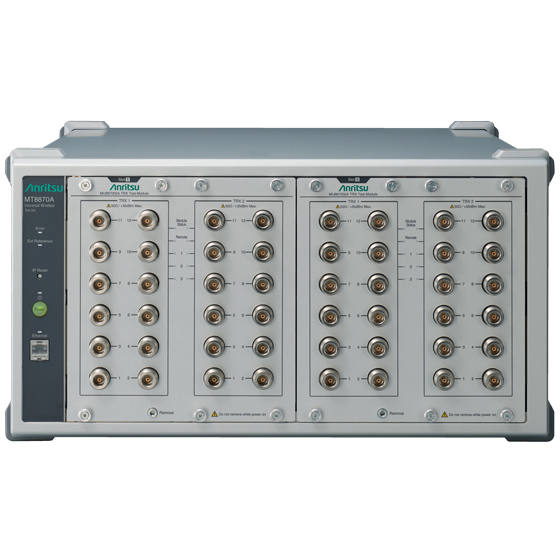

通过安装4个测试模块，MT8870A可以同时连接4台被测设备并进行并行测量。无线通信方式的多样化导致了无线通信设备所使用的天线端子数量的增加。 新推出的MU887002A一个模组最多可连接12个设备天线，从而简化了测试环境。
enlarged view
标配带宽高达200 MHz
MT8870A中安装的MU887000A / MU887001A标配160 MHz带宽，而MU887002A标配200 MHz带宽。 可以执行5G NR Sub-6 GHz和WLAN 802.11ax发送/接收测量测试。 将来可实现支持5G NR Sub-6 GHz 2CC传输/接收测试。
支持多种无线标准
MT8870A 仅一台即可支持多种无线通信标准 (如 5G，LTE/LTE-Advanced，V2X，WLAN，Bluetooth® 等) ，并可进发射功率测试，传输模块准确性等发送测试，接受灵敏度等接收测试等。
支持的标准：5G NR sub-6 GHz, LTE/LTE-Advanced, LTE-V2X, NB-IoT, Cat-M, W-CDMA/HSPA, TD-SCDMA, GSM/EDGE, CDAM2000/1xEV-DO, WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)/be, Bluetooth, ZigBee, Z-Wave, FM/RDS, GPS/Galileo/GLONASS/BeiDou/QZSS, DVB-H, ISDB-T/ISDB-Tmm
enlarged view

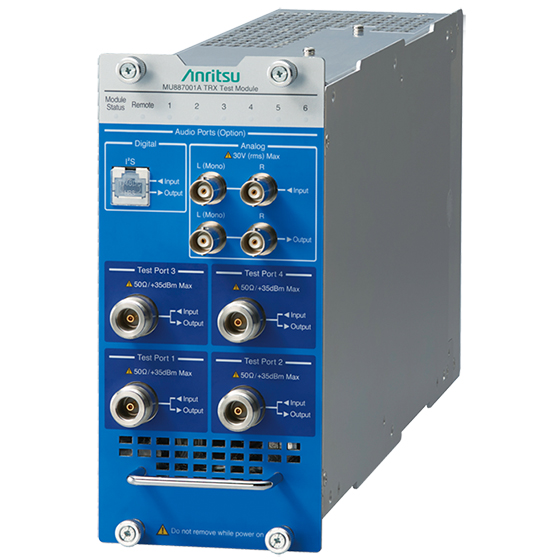

MT8870A中安装的测试模块MU887000A / MU887001A可以配备音频分析仪和音频发生器，支持模拟和数字单声道/立体声音频，从而节省了空间并提高了通信模块制造中的测量效率。
Bluetooth ® 文字商标和标识为 Bluetooth SIG, Inc. 的注册商标并授权 Anritsu 使用。
核心特点
• 通用无线测试套件 MT8870A
• 专为智能手机、平板电脑、汽车、IoT设备和无线模块大批量生产测试应用而设计
• 支持适合 WLAN、蜂窝、 蓝牙 及其他短距离通信应用
• 小巧底座内包含 4个高性能模块
• 支持多个无线标准的同时测量
• 单个许可即可实现所有安装模块的相关功能
• TRX 测试模块 MU887000A/MU887001A
• 内置信号发生器和信号分析仪
• 宽测量带宽：160 MHz
• 宽频率范围：10 MHz 至 6 GHz
• 一个模块支持多种无线标准
• 支持的标准：5G NR sub-6GHz
• LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDAM2000/1xEV-DO
• WLAN 802.11b/g/a/n/ac/ax/p (DSRC V2X)、Bluetooth Core Specification、ZigBee、Z-Wave、FM/RDS、GPS/Galileo/GLONASS/BeiDou/QZSS、DVB-H、ISDB-T/ISDB-Tmm
• 内置音频分析仪和发生器
• TRX 测试模块 MU887002A
功能与结构
Solutions
Supported the IEEE 802.11ax/be 6 GHz Band
What to consider when developing 6 GHz band WLAN products
技术
LTE
资源下载
• MT8870A 通用无线测试仪（4 槽位） 详细指标见 MT8870A 通用无线测试仪（4 槽位） 详细指标页。
• 官方资料：5G Solutions Catalog（产品手册）、Universal Wireless Test Set MT8870A/MT8872A（产品手册）、通用无线测试仪MT8870A-中文产品手册（产品手册）、Test Solutions for IoT Devices -Quality Assurance from Development to Manufacturing and Field Operation（产品简介）、Efficient Mass Production - Cut Test Time, Prevent Problems -（产品简介）、Universal Wireless Test Set MT8870A（快速启动指南）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MT8870A 通用无线测试仪（4 槽位） 详细指标
面向无线设备大批量产线测试的模块化通用无线测试仪，单机箱可装 4 个 TRX 测试模块、提供 16 个 RF 测试端口，频率范围 10 MHz 至 6 GHz，矢量调制带宽 160 MHz。
详细指标
• 频率范围：10 MHz 至 3.8 GHz；10 MHz 至 6.0 GHz（配 MU887000A-001）
• 模块容量：单个机箱最多安装 4 个 TRX 测试模块
• RF 测试端口：MU887000A/01A 每模块 4 个测试端口，整机最多 16 个，可同时连接 16 台被测设备
• 矢量调制带宽：160 MHz（最大）
• 调制分析最大带宽：25 MHz（10 MHz 至 500 MHz）；80 MHz（500 MHz 至 1.9 GHz）；160 MHz（1.9 GHz 至 6.0 GHz）
• 信号发生器电平范围：测试端口 1、2：–130 至 –10 dBm（≤3.8 GHz）、–130 至 –18 dBm（>3.8 GHz）；测试端口 3、4：–120 至 0 dBm（≤3.8 GHz）、–120 至 –8 dBm（>3.8 GHz）
• 信号分析仪电平范围：测试端口 1、2：–65 至 +35 dBm（350 MHz 至 6.0 GHz）；测试端口 3、4：–65 至 +25 dBm（350 MHz 至 6.0 GHz）
• 最大输入电平：+35 dBm（测试端口 1、2）；+25 dBm（测试端口 3、4）
• 功率测量准确度：400 MHz 至 3.8 GHz：±0.5 dB（–30 至 +35 dBm）、±0.7 dB（–55 至 –30 dBm）、±0.9 dB（–65 至 –55 dBm）
• ACLR 测量范围：≥42 dB（NR ACLR）；≥45 dB（UTRA ACLR1）；≥48 dB（UTRA ACLR2）
• 谐波失真：< –25 dBc
• 频率设置分辨率：1 Hz
• 支持的标准：5G NR sub-6GHz、LTE/LTE-Advanced、LTE-V2X、NB-IoT、Cat-M、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、CDMA2000/1xEV-DO、WLAN 802.11b/g/a/n/ac/ax/p、Bluetooth、ZigBee、Z-Wave、FM/RDS、GNSS、DVB-H、ISDB-T/ISDB-Tmm
• 音频测量选件：MU887000A-002：音频发生器与音频分析仪，频率范围 20 Hz 至 20 kHz
• 远程控制：以太网；GPIB（配 MT8870A-001）
• 模块尺寸与重量：90 (W) × 193.6 (H) × 325 (D) mm；≤5 kg（含选件）
资源下载
• MT8870A 通用无线测试仪（4 槽位） 产品介绍见 MT8870A 通用无线测试仪（4 槽位） 产品介绍页。
• 官方资料：5G Solutions Catalog（产品手册）、Universal Wireless Test Set MT8870A/MT8872A（产品手册）、通用无线测试仪MT8870A-中文产品手册（产品手册）、Test Solutions for IoT Devices -Quality Assurance from Development to Manufacturing and Field Operation（产品简介）、Efficient Mass Production - Cut Test Time, Prevent Problems -（产品简介）、Universal Wireless Test Set MT8870A（快速启动指南）
注：以上内容与指标取自安立官网该产品详情页。
