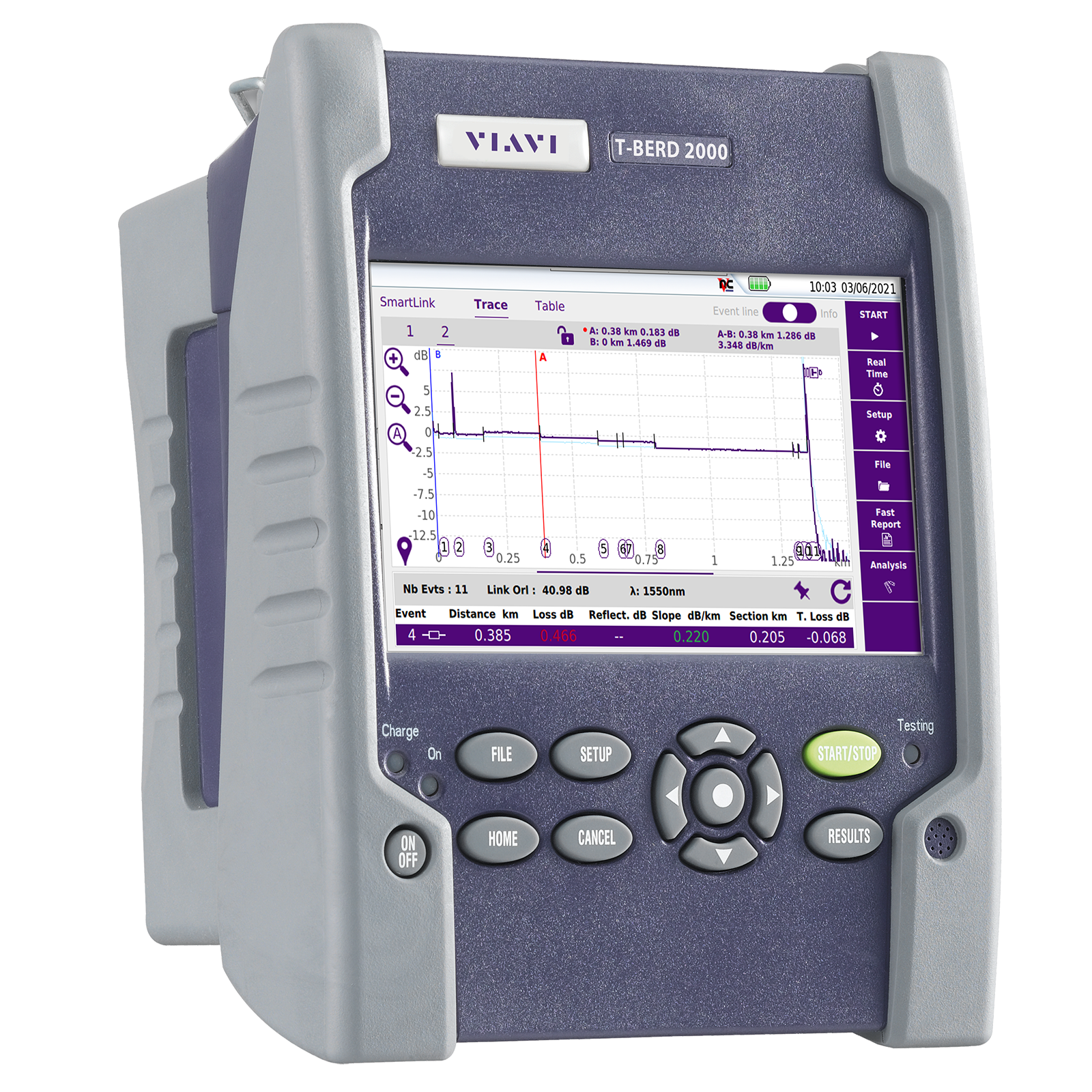

MTS-2000是一种用于在企业网、城域网以及FTTx/接入点到点或点到多点网络(PON)中对光纤进行安装、调试和维护的手持式模块化测试套件。
同厂商产品
MU909014B/14B1/15B/15B1 光时域反射模块。µOTDRMU909014B/14B1/15B/15B1是安立推出的手持式OTDR，在口袋尺寸下提供可与体积四倍、价格更高的传统OTDR相媲美的性能。

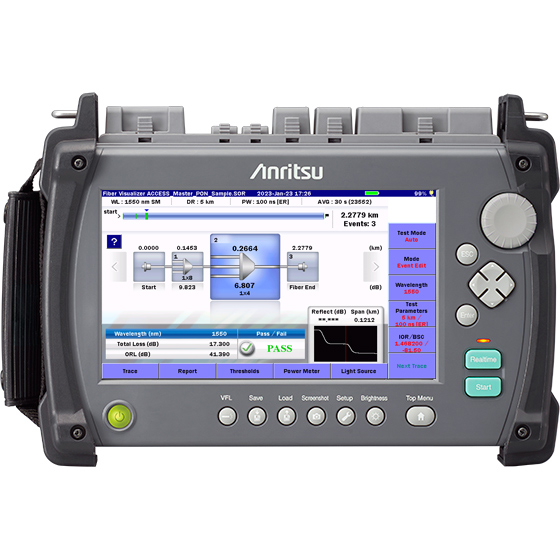

MT9085系列 手持式光时域反射仪（1310/1550/1625nm，动态范围 29/28 dB，采样分辨率 0.05 m 至 60 m）。ACCESSMaster系列手持式一体光测试仪，最大动态范围46dB、盲区0.8m，支持最高1×128分支的PON网络测量与光纤端面检查。
MT9100A 1310/1550/1625nm多通道光纤测试仪|安立 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
安立
MT9100A 多通道光纤测试仪
采用 MC-OTDR 方式的 4 通道光纤测试仪，单次操作即可同时评估最多 4 芯的衰减、回波损耗与芯间串扰，动态范围 46/46/44 dB（1310/1550/1625 nm）。
产品简介
近年来，随着AI和云服务的普及，用于连接海底光缆和数据中心之间的光通信传输容量持续增长。传统的单模光纤在一根光纤内仅具备单一的光传输通道（芯），因此单根光纤的传输容量存在限制。因此，需要引入新的技术以实现更大容量的传输。作为突破这一限制的技术，空间分复用（Spatial Division Multiplexing：SDM）中的一种——多芯光纤正受到关注。
多芯光纤在一根光纤中独立配置多个芯结构，被认为是一种可实现大容量传输的技术。然而，在将多芯光纤应用于通信基础设施时，由于芯间串扰会对光传输质量产生影响，因此对其特性的评估是不可或缺的。在设计、制造以及光网络的建设运维各阶段中，需要采用可靠的测量方法来掌握串扰变化的影响因素。
多通道光纤测试仪MT9100A是一款实现多芯光纤传输质量评估的业界首款OTDR。通过单台设备，不仅可对传输损耗和反射进行测量，还可将对光传输信号质量影响较大的芯间串扰按距离进行高精度可视化，使多芯光纤的特性一目了然。安立公司为多芯光纤的研发、光网络的建设运维以及制造等多种应用场景提供价值。这是一款契合多芯光纤时代需求的理想测试解决方案。
核心特点
• 相关解决方案：
• 多芯光纤
• 适用于多芯光纤（MCF）在研发、制造及现场测试中的光传输特性验证
• 实现多芯光纤各通道（芯）间串扰 [] 测量的业界首款 [] 4通道OTDR
• 支持最多4芯同时测量，可将光传输损耗、反射及芯间串扰等光传输特性沿距离方向进行可视化
• 适用于研发及现场测试
• 通过自动合格/不合格判定，有助于多芯光纤故障位置的识别及原因分析
• 支持电池供电和便携使用，即使在难以确保电源的环境下也可进行测试
• 仅需在光缆一侧进行测试即可完成评估，无需在远端部署操作人员或测量设备
• 适用于制造
• 无需切换光纤连接，只需一次操作即可同时评估各芯的光传输特性。与传统功率计方法相比，作业效率显著提升。
• 通过预先设置考虑串扰的合格/不合格判定阈值，可根据测量结果自动进行合格/不合格判定
• 通过采用业界首款支持多芯光纤的OTDR，不仅可应用于多芯光纤的研发和制造过程，还可在网络建设运维的各个阶段实现高精度且高效的测量与分析。该项创新解决方案，可帮助工程师显著提升作业质量和生产效率。
• [] 芯间串扰

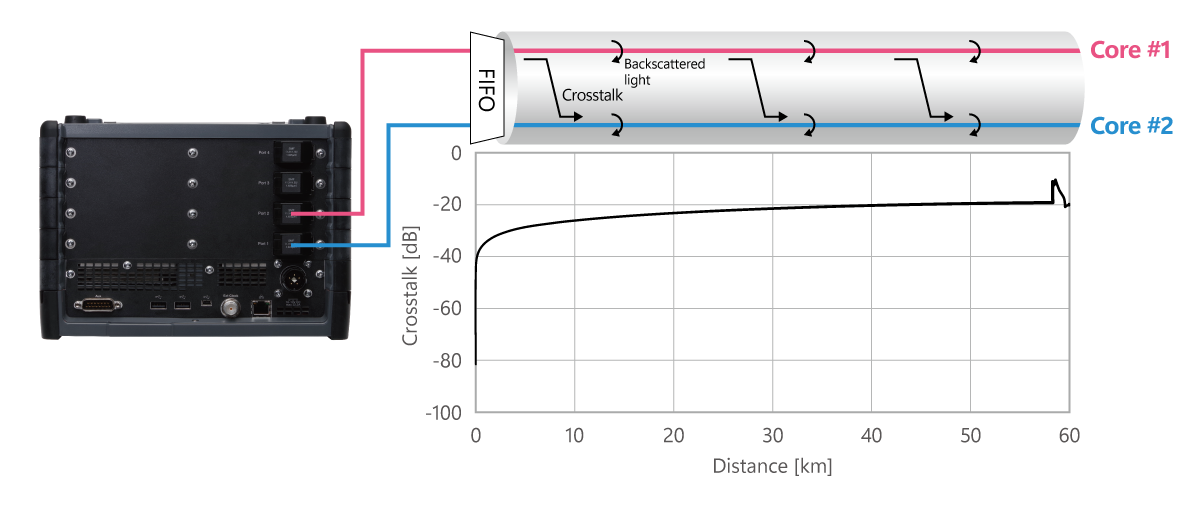

• 指在多芯光纤中，沿特定芯传输的光信号泄漏到相邻芯，并与其他芯的光信号发生干扰的现象。随着串扰的增加，信噪比（SNR）恶化，通信质量下降。
• [] 截 至 2025年11月，为本公司调查结果
资源下载
• MT9100A 多通道光纤测试仪 详细指标见 MT9100A 多通道光纤测试仪 详细指标页。
• 官方资料：Multi Channel Fiber Tester MT9100A（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
MT9100A 多通道光纤测试仪 详细指标
采用 MC-OTDR 方式的 4 通道光纤测试仪，单次操作即可同时评估最多 4 芯的衰减、回波损耗与芯间串扰，动态范围 46/46/44 dB（1310/1550/1625 nm）。
详细指标
• 通道数：4 个 OTDR 端口，最多同时测量 4 芯
• 光纤类型：弱耦合多芯光纤（最多 4 芯，可连接 10/125 μm 单模光纤）；10/125 μm 单模光纤（ITU-T G.652）
• 波长：MT9100A-010/011：1310/1550/1625 nm ±25 nm；MT9100A-012/013：1310 nm ±25 nm，1550/1625 nm ±10 nm
• 动态范围：脉冲宽度 20 μs：46/46/44 dB（典型）；脉冲宽度 100 ns：25/25/23 dB（典型）（1310/1550/1625 nm）
• 脉冲宽度：3 ns/10 ns/20 ns/50 ns/100 ns/200 ns/500 ns/1 μs/2 μs/4 μs/10 μs/20 μs
• 菲涅尔盲区：≤1.0 m（IOR = 1.500000）
• 背向散射盲区：1310 nm ≤3.8 m；1550 nm ≤4.3 m；1625 nm ≤4.8 m（IOR = 1.500000）
• 距离范围：0.5/1/2.5/5/10/25/50/100/200/300 km（IOR = 1.500000）
• 采样分辨率：0.05/0.1/0.2/0.5/1/2/5/10/20/40 m
• 采样点数：最高 30001 点
• 损耗测量准确度：±0.05 dB/dB 或 ±0.1 dB（取较大值）
• 回波损耗测量准确度：±2 dB
• 距离测量准确度：±1 m ±3 × 测量距离 × 10⁻⁵ ± 光标分辨率
• 折射率设置：1.300000 至 1.700000（步进 0.000001）
• 实时扫描时间：≤0.2 秒
• 显示屏：9 英寸 WVGA（800 × 480 像素）
• 电池工作时间：6 小时（典型）
• 尺寸与重量：257.5 ± 4 (W) × 163 ± 4 (H) × 185.3 ± 4 (D) mm；含电池 ≤5.9 kg
资源下载
• MT9100A 多通道光纤测试仪 产品介绍见 MT9100A 多通道光纤测试仪 产品介绍页。
• 官方资料：Multi Channel Fiber Tester MT9100A（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
