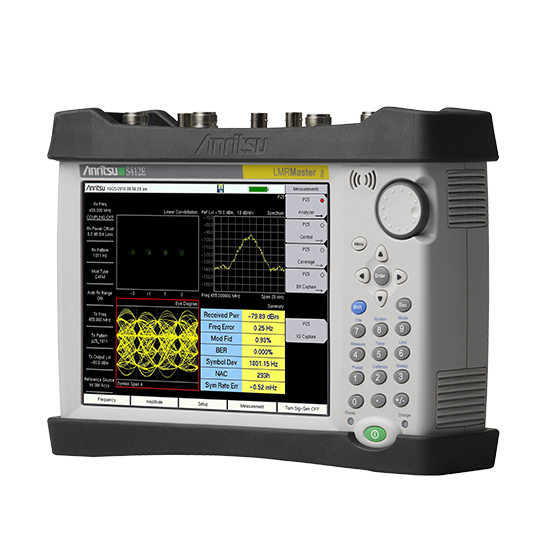

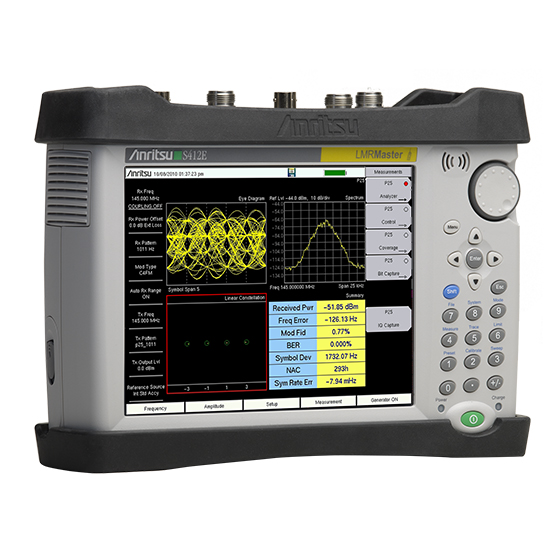

S412E 手持式无线电综合分析仪
9 kHz 至 1.6 GHz 手持式无线电综合分析仪，集频谱、干扰、电缆天线与 P25/TETRA/NXDN 等 LMR 信号分析于一体，DANL 达 –152 dBm。
产品简介
S412E -LMR Master ™ 陆地移动无线电调制分析仪,信号发生器,频谱分析仪和矢量网络分析仪
LMR Master 基于 Anritsu 第九代手持式平台建立，结合了高性能的接收器/频谱分析仪，同时具有世界上最先进的手持式矢量网络分析仪，以及 CW / P25 (Phase 1 & Phase 2) / DMR (MotoTRBO ™ )/TETRA/NXDN™ /PTC信号发生器，内部功率可调节范围为 0 dBm 到 –130 dBm.。
LMR Master S412E是很多现场维护领域的理想测量仪表，具体适用领域包括：数字集群通信（LMR），专业移动射频（PMR）技术人员和工程师现场测试NBFM信号、P25信号、 P25 Phase 2 (TDMA)信号、 DMR (MotoTRBO™)、TETRA、 NXDN™、 dPMR、商用LTE信号、公共安全信号、海上及关键基础设施的射频系统的性能；此外，LMR Master 也为美国符合Class 1 railway 标准的轨道交通防碰撞控制系统提供技术支持。
LMR Master的主机主要配备了矢量网络分析仪和频谱分析仪，并且频谱分析仪添加了分析和测试窄带调频信号的功能，该功能包括RSSI地图覆盖、发射机的SINAD和THD测试。数字集群通信的可选功能项包括对下列信号的分析：P25 (TIA-102.CAAA-C), P25 Phase 2 (TIA-102.CCAA) , ETSI DMR Tier 2 (MotoTRBO™), ETSI TETRA, NXDN™, dPMR 和 PTC。GPS接收机选件使得对模拟和数字LMR系统进行地图覆盖测试(室内采用触摸屏标记打点，室外采用GPS标记打点)成为可能。LMR也提供了用于公共安全系统的FDD & TDD LTE信号空口分析的选件，和对用于站点间会出系统分析的WiMAX信号（固定 IEEE 802.16d 和移动 IEEE 802.16e）的分析选件；同时，LMR Master还可配备瀑布图记录仪、干扰分析仪（可支持MA2700A）、可编程的信道扫描仪、外置高精度射频功率计(同时包括终端式及通过式功率探头)、电缆距离域分析和矢量电压表功能选件。For railway operators that use GSM-R systems, the LMR Master can be configured with GSM/GPRS/EDGE measurements.
频率范围为 500 MHz 至 1600 MHz 的高性能电缆矢量网络分析仪可用于扫描电缆与天线系统。 为了强化塔顶放大镜，可选用内置Bias Tee。基于故障定位的频域反射测定法 (FDR) 主要用于识别各天线系统的特征。故障定位测量功能能够轻松找出不良连接、污染、损坏的电缆和渗水现象。 矢量网络分析仪和频谱分析仪都可选择扩展，范围最高可达 6GHz。利用获得专利认证的射频干扰抑制法能够在射频高度活跃的应用中执行精准的可重复测量。LMR Master S412E 和 S362E 采用相同的第九代硬件平台，该平台是经过现场验证和时间考验的。在线性扫描和干扰分析领域，此平台的可靠性、便携性和精确性是业界所共同倾向的标准。
S412E 的矢量网络分析仪具有优异的动态范围 (> 100 dB)，可用于查看和调节重要射频设备的射频性能，其中包括滤波器、双工器、发射器合路器、接收器多重偶合器以及塔顶放大器。 S412E 具有快速的 850 微秒/点扫描速度，可以迅速显示和更新矢量网络分析仪测定（无论是频率还是时域）。同时，可以根据客户需求，矢量网络分析仪的显示可以从2到4001数据点进行不同的定制。对于更喜欢精简界面的用户，LMR Master的VNA显示可以设置为模拟Site Master。
LMR Master 集高性能矢量网络分析仪与全功能频谱分析仪于一体。 该产品低 至 -152 dBm 的 DANL (RBW = 10 Hz, Atten = 0 dB, f < 2.4 GHz) 使其能够轻松捕捉到干扰 LMR 系统正常运行的低电平信号。 频谱分析仪可通过选件 6 将覆盖扩展 至 6 GHz。 LMR Master S412E 标配有业内领先的低相位噪声（< -110 dBc/Hz，典型偏移为 10 kHz），可以对 NBFM、P25、NXDN和DMR发射波罩进行精确测量。
使用外部传感器，高精准度功率计选件能够提供真有效值测量。 这是对 CW 和调制信号执行精准测量所需的理想解决方案。 信道化功率测量可采用内部功率计来完成，信道扫描仪选件为用户提供了一种便捷的扫描方式，可扫描信道数高达 20 条。
LMR Master S412E 包含数据分析软件，软皮套、充电/现场可更换电池,AC / DC电源，12 v 汽车点烟器适配器和一个全面的用户指南。
PIM Hunting mode is optimized for finding external IM products in conjunction with the MW82119B PIM Master.
核心特点
• 带有覆盖地图功能的LMR信号分析仪: P25, P25 Phase 2, DMR (MotoTRBO™), TETRA, NXDN, dPMR, PTC, NBFM, FDD & TDD LTE
• 宽带信号分析仪: LTE, WiMAX
• Interference Analyzer with Interference Mapping and support for MA2700A Handheld Interference Hunter
• 频谱分析仪： 9 kHz 至 1.6 GHz，增加选件后可到 6 GHz
• 电缆和天馈线分析仪： 500 kHz 至 1.6 GHz, 增加选件后可到 6 GHz
• 回波损耗，VSWR，插入损耗，S11 / S21，DTF
• PIM Hunting
• 内部功率计，需选择外部功率探头
• 手持式，电池供电
• 重量小于7.6英镑（包括电池）
• 采用经过现场验证的、坚固耐用的安立第九代硬件平台
• 强光下可见的彩色触摸显示屏
• 优异的抗射频干扰能力
• 通过以太网进行远程控制
• 标准三年保修(电池一年保修)
功能与结构
Software Tool Box
Line Sweep Tools (LST)
Anritsu Line Sweep Tools (LST) is the latest generation of Handheld Software Tools, an industry standard. This PC based post-processing software efficiently manipulates line sweep and PIM traces for reporting purposes.
easyTest Tools (eTT)
easyMap Tools (EMT)
easyMap Tools provides maps in formats that Anritsu's handheld spectrum analyzers can use for either coverage mapping or interference hunting. It helps users find and prepare geo-referenced maps and building floor plans for use by Anritsu handheld Spectrum Analyzers.
Wireless Remote Tools
Wireless Remote Tools™ is Anritsu's remote control software, available as a free download. It works with many of our Handheld RF Instruments. The Wireless Remote Tools software allows users to wirelessly monitor and control a wide range of Anritsu handheld RF instruments. Wireless Remote Tools provides a solution for the times when it is not practical to be close to the instrument.
Master Software Tools (MST)
Master Software Tools (MST) allows Anritsu handheld Spectrum Analyzer users to Capture, Analyze, and Document traces and measurements taken with a wide variety of Anritsu handheld spectrum analyzers.
Auto Test and Alignment

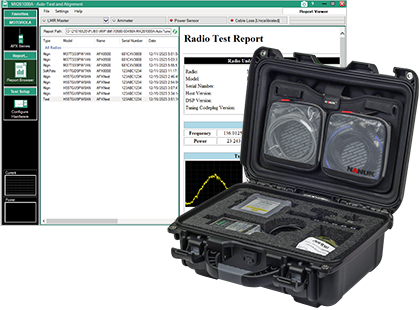

Auto Test and Alignment System
The Auto Test and Alignment (ATA) system is designed for professionals responsible for radio maintenance and repair in critical sectors such as public safety, utilities, transportation, and private security. Reliable communication in these sectors is essential. The Auto Test and Alignment system simplifies and accelerates the maintenance process, automating complex testing and alignment tasks that would otherwise require significant time and manual effort. By providing precise, consistent results with minimal intervention, this system empowers technicians to ensure that radios are always operating at peak performance, reducing downtime, and improving the reliability of critical communication networks. This increased efficiency not only saves valuable time but also reduces the risk of errors.
The Auto Test and Alignment system comprises the following:
S412E LMR Master (with P25 options and firmware V4.72 or later)
MX281000A Auto Test and Alignment software with licensing options
MA25211A Auto Test and Alignment Kit
A Windows PC (user supplied) that controls the LMR Master S412E, the accessory system, and the radio under test
Power supply (user supplied)
Available Options
Option
Description
MX281000A-0100
Auto Test and Align for Motorola APX 6/7/8x00 Radios (Dongle)
MX281000A-0110
Auto Test and Align for Motorola APX NEXT Radios (Dongle)
MX281000A-0101
Auto Test and Align for Motorola APX 6/7/8x00 Radios (Node Locked)
MX281000A-0111
Auto Test and Align for Motorola APX NEXT Radios (Node Locked)
技术
Coverage and Interference Mapping
Interference Hunting
Land Mobile Radio (LMR)
典型应用
• 对P25 Phase 1, P25 Phase 2 (TDMA), NXDN ™ , ETSI DMR, MotoTRBO ™ , ETSI TETRA, dPMR和 US PTC信号进行现场分析和地图覆盖测试，这些信号主要用于以下领域：用于公共安全的移动或塔式射频系统、政府、商业、铁路、站点间回程系统及关键基础设施
• GSM/GPRS/EDGE and FDD & TDD LTE Measurement Options
• 频谱分析和干扰分析测试 - 业界最佳的动态范围，本底噪声和三阶截止点指标在测试时甚 至 允许低电平信号可出现在强射频源附件
• 对电缆、天线和连接器以850微秒/点的扫描速度进行快速的矢量网络分析和距离域测试，可对反射和传输信号以对数幅度、VSWR、相位、群延迟、史密斯圆图、阻抗的实部和虚部的形式进行测量和记录/文档保存
• 采用频域反射进行故障点定位测量
• 回波损耗测量时仪表具备42dB的方向性，插入损耗测量时仪表具备大于100dB的动态范围
• 占用带宽和频谱分析仪发射模板可允许瞬时的一致性测试
• 窄带调频分析具有自动扫描功能，该功能可识别未知发射机的频率、RSSI的室内和室外地图覆盖、和发射机的SINAD
• 连续波和调制信号的的射频功率测量
• 支持室内和室外模拟和数字射频系统的地图覆盖测试 -测量过程中无需电脑！对测量数据的后处理可使用KML ™ 和CSV格式
• NBFM分析仪可以快速以及精确的测量运载功率、运载频率、频率错误、FM误差、调制率、SINAD、THD、占用带宽、和解码CTCSS/DCS/DTMF. NBFM覆盖映射测量RSSI和发射器SINAD，和用户无线电发来的音频SINAD并使用GPS的标记线对所记录的值进行标记。
• P25 / P25 Phase 2 / DMR (MotoTRBO™)/TETRA/NXDN ™ / dPMR/ US PTC信号分析仪测量 (测量根据分析仪模式变化)：：接收功率，频率误差，调制保真度，误差矢量幅度，符号偏差，1011 Hz（P25）或1031 Hz P25 Phase 2/ NXDN/ ETSI DMR和O.153/V.52信号伪随机测试模式的NAC和BER测试。来自语音信道的BER估算和来自控制通道的BER/ MER（误信息率）测量。线性或传统的星座，直方图，P25 & NXDN控制通道十六进制解码，P25 Phase 2模式的的TDMA功率斜率分布， TETRA下行链路参数的摘要显示。
• P25 / P25 Phase 2 / DMR (MotoTRBO™)/TETRA/NXDN™/dPMR/US PTC信号覆盖测量：LMR Master S412E支持以表征接收功率方式的射频覆盖地图测试，也支持1011/1031 Hz测试样式, 和 O.153/V.52测试样式的BER测试。
• 语音信道的BER估算，和对控制信道带有GPS数据（位置和时间）的BER/MER信号覆盖测量使得不用关闭发射机即可进行系统性能和覆盖分析；借助业界最好的接收机，当实际信号电平低于-110dBm时LMR Master 也可对误码率和调制保真度指标进行精确测量；即使存在本地干扰或多径效应，通过进行误码率和调制保真度或EVM覆盖地图测量，人们也能有信心确保移动无线通信的正常工作。地图覆盖测试既可以进行室内测试
• (采用触摸屏记录标记)也可以进行户外测试（采用GPS记录标记）。覆盖地图测试可生成制表位分隔符格式的CSV文件和符合行业标准的KML文件，这两种文件都可以直接存在USB存储器中以用于保存记录、离线分析和生成地图。
• 相关链接
型号与选件
• 选件 10：12 至 24V 可变偏压器 可选偏压器集成于 LMR Master 之中，专用于必须同时对被测设备施加 DC 和 RF 信号的应用，例如塔顶放大器 (TMA)。 S412E-0010
• 选件 6：频谱分析仪具有 6 GHz 覆盖范围 S412E-0006
• 选件 16：矢量网络分析仪具有 6 GHz 覆盖范围 S412E-0016
• 选件 15：矢量电压表 S412E-0015
• 选件 19：高精准度功率计（需要 PSN50 传感器） PSN50 传感器能够在 50 MHz 至 6 GHz 频率范围内执行高精准度的功率测量。 S412E-0019
• 选件 25：干扰分析 光谱图可以提供频率、功率和时间的三维展示 - 对于干扰信号定位非常有帮助 RSSI 测量，适用于观察随时间的变化单频的信号强度 S412E-0025
• 选件 27：信道扫描仪 信道扫描仪选件可测量多重传送信号的功率， S412E-0027
• 选件 31：GPS 接收器 (需要合适的 GPS 天线) GPS 提供位置（纬度、经度、高度）和 UTC 时间信息。 LMR Master 能够为每条迹线添加位置信息戳，便于检查每项测量的时间和位置是否正确。 S412E-0031
• 选件 37：移动 WiMAX 空口测量(为了实现全部测试功能，需要添加选件31 ) S412E-0037
• 选件 46：固定WiMAX RF测量 S412E-0046
• 选件 47：固定WiMax解调 S412E-0047
• 选件 66：移动 WiMAX RF 测量 S412E-0066
• 选件 67：移动 WiMAX 调制 S412E-0067
• 选件 431：覆盖范围映射（需要选件 0031 GPS 接收器） S412E-0431
• 选件 509：AM/FM/PM 分析仪及覆盖映射 (要求选件 31 和 431) S412E-0509
• 选件 444：EMF 测量(需要 Anritsu 无向性天线 ) S412E-0444
• 选件 521：P25 & P25 Phase 2 分析仪 S412E-0521
• 选件 522：P25 & P25 Phase 2 覆盖地图 (要求选件 0031 & 0521) S412E-0522
• 选件 531：NXDN™分析仪 S412E-0531
• 选件 532：NXDN™覆盖地图(要求选件0031 & 0531) S412E-0532
• 选件 541：LTE RF 测量 S412E-0541
• 选件 542：LTE 调制测量 S412E-0542
• 选件 546：LTE 空口测量(为了实现全部测试功能，需要添加选件31 ) S412E-0546
• Option 551：TDD LTE RF Measurements (requires Option 541) S412E-0551
资源下载
• S412E 手持式无线电综合分析仪 详细指标见 S412E 手持式无线电综合分析仪 详细指标页。
• 官方资料：Anritsu RF and Microwave Handheld Analyzers Product Selection Matrix（产品手册）、LMR Master S412E Product Brochure（产品手册）、LMR Master Quick Fact Sheet（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、Auto Test and Alignment System Product Brochure（产品手册）、ElectroMagnetic Field Measurements Product Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
安立 · onetest 仪器资源库
安立
S412E 手持式无线电综合分析仪 详细指标
9 kHz 至 1.6 GHz 手持式无线电综合分析仪，集频谱、干扰、电缆天线与 P25/TETRA/NXDN 等 LMR 信号分析于一体，DANL 达 –152 dBm。
详细指标
• 频谱分析仪频率范围：9 kHz 至 1.6 GHz（选件 6 可扩展 至 6 GHz）
• 矢量网络分析仪频率范围：500 kHz 至 1.6 GHz（选件 16 可扩展 至 6.0 GHz）
• LTE 分析带宽：1.4/3/5/10/15/20/30 MHz
• 频谱分析动态范围：> 95 dB（10 Hz RBW）
• DANL：–152 dBm（10 Hz RBW）
• 相噪：–100 dBc/Hz（1 GHz、10 kHz 频偏，最大值）
• 传输动态范围：100 dB（2 MHz 至 ≤ 4 GHz）；90 dB（4 GHz 至 ≤ 6 GHz）
• 扫描速度：850 µs/数据点
• 扫频时间：最小 100 ms；零扫宽 7 µs 至 3600 s
• 频率分辨率：1 Hz
• 频率精度：±1.2 × 10⁻⁷（± 25 °C）+ 老化；GPS 开启后优于 ±5.0 × 10⁻⁸
• IF 带宽：10 Hz 至 100 kHz（10/20/50/100/200/500/1 k/2 k/5 k/10 k/20 k/50 k/100 k Hz）
• 电池工作时间：3.6 小时（典型）
• 电池容量：Li-Ion，7500 mAh
• 显示屏：8.4 英寸日光可视彩色电阻触摸屏，800 × 600
• 内部存储：2000 条迹线、2000 组设置
• 支持的信号制式：P25、P25 Phase 2、DMR (MotoTRBO)、TETRA、NXDN、dPMR、PTC、NBFM、FDD/TDD LTE、WiMAX、GSM/GPRS/EDGE
• 工作温度：–10 °C 至 55 °C
型号与选件
• 选件 10：12 至 24V 可变偏压器 可选偏压器集成于 LMR Master 之中，专用于必须同时对被测设备施加 DC 和 RF 信号的应用，例如塔顶放大器 (TMA)。 S412E-0010
• 选件 6：频谱分析仪具有 6 GHz 覆盖范围 S412E-0006
• 选件 16：矢量网络分析仪具有 6 GHz 覆盖范围 S412E-0016
• 选件 15：矢量电压表 S412E-0015
• 选件 19：高精准度功率计（需要 PSN50 传感器） PSN50 传感器能够在 50 MHz 至 6 GHz 频率范围内执行高精准度的功率测量。 S412E-0019
• 选件 25：干扰分析 光谱图可以提供频率、功率和时间的三维展示 - 对于干扰信号定位非常有帮助 RSSI 测量，适用于观察随时间的变化单频的信号强度 S412E-0025
• 选件 27：信道扫描仪 信道扫描仪选件可测量多重传送信号的功率， S412E-0027
• 选件 31：GPS 接收器 (需要合适的 GPS 天线) GPS 提供位置（纬度、经度、高度）和 UTC 时间信息。 LMR Master 能够为每条迹线添加位置信息戳，便于检查每项测量的时间和位置是否正确。 S412E-0031
• 选件 37：移动 WiMAX 空口测量(为了实现全部测试功能，需要添加选件31 ) S412E-0037
• 选件 46：固定WiMAX RF测量 S412E-0046
• 选件 47：固定WiMax解调 S412E-0047
• 选件 66：移动 WiMAX RF 测量 S412E-0066
• 选件 67：移动 WiMAX 调制 S412E-0067
• 选件 431：覆盖范围映射（需要选件 0031 GPS 接收器） S412E-0431
• 选件 509：AM/FM/PM 分析仪及覆盖映射 (要求选件 31 和 431) S412E-0509
• 选件 444：EMF 测量(需要 Anritsu 无向性天线 ) S412E-0444
• 选件 521：P25 & P25 Phase 2 分析仪 S412E-0521
• 选件 522：P25 & P25 Phase 2 覆盖地图 (要求选件 0031 & 0521) S412E-0522
• 选件 531：NXDN™分析仪 S412E-0531
• 选件 532：NXDN™覆盖地图(要求选件0031 & 0531) S412E-0532
• 选件 541：LTE RF 测量 S412E-0541
• 选件 542：LTE 调制测量 S412E-0542
• 选件 546：LTE 空口测量(为了实现全部测试功能，需要添加选件31 ) S412E-0546
• Option 551：TDD LTE RF Measurements (requires Option 541) S412E-0551
• Option 552：TDD LTE Modulation Quality (requires Option 542) S412E-0552
• Option 556：TDD LTE OTA Measurements (Options 31 & 546 required for full functionality) S412E-0556
• 选件 572：dPMR 覆盖地图 (需要选件 573 和 31.) S412E-0572
• 选件 573：dPMR 分析仪 S412E-0573
资源下载
• S412E 手持式无线电综合分析仪 产品介绍见 S412E 手持式无线电综合分析仪 产品介绍页。
• 官方资料：Anritsu RF and Microwave Handheld Analyzers Product Selection Matrix（产品手册）、LMR Master S412E Product Brochure（产品手册）、LMR Master Quick Fact Sheet（产品手册）、Anritsu's RF and Microwave Test and Measurement Solutions Product Brochure（产品手册）、Auto Test and Alignment System Product Brochure（产品手册）、ElectroMagnetic Field Measurements Product Brochure（产品手册）
注：以上内容与指标取自安立官网该产品详情页。
