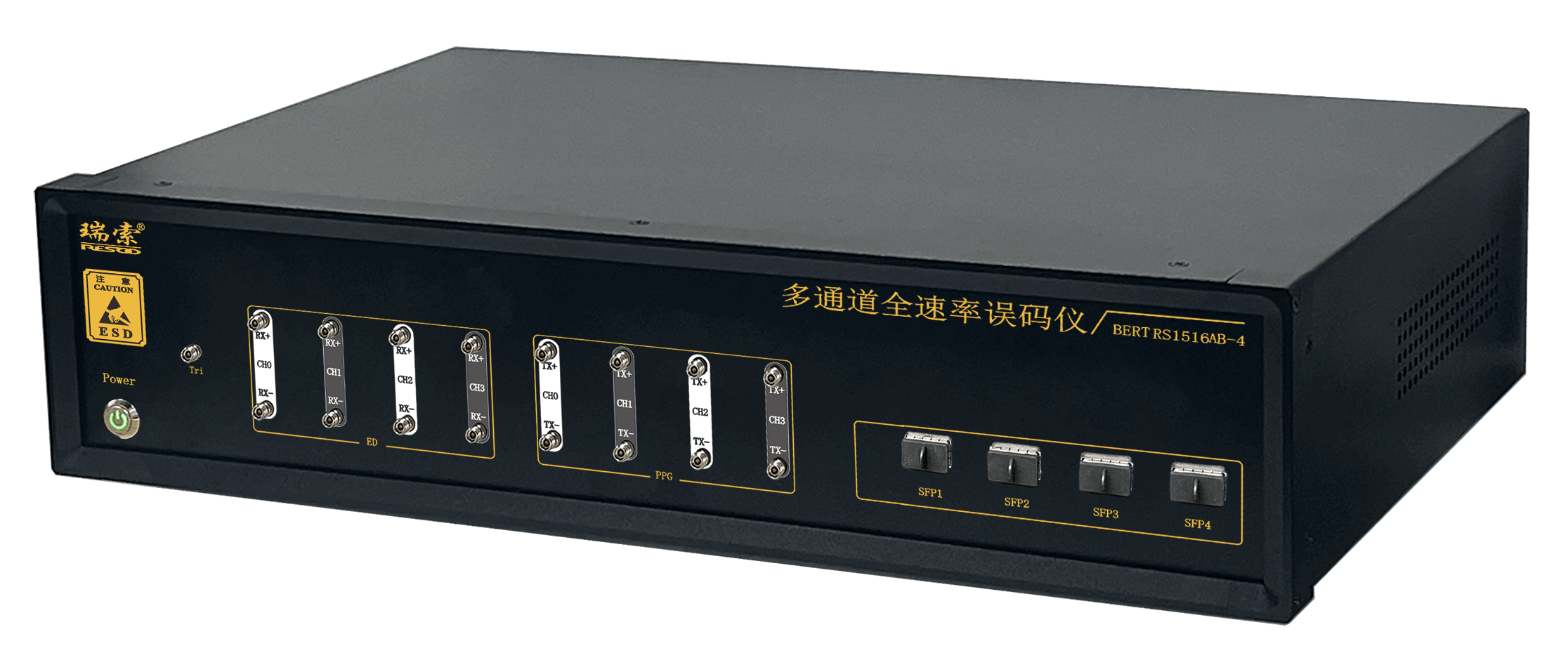

RS1516AB-4是一款多通道，多速率，高性能高质量的误码分析测试仪. 它包含一个码型产生器、时钟产生和恢复电路、误码分析器；
- «
- 1
- »
RSO-15100 31Gbps 6通道1光5电误码率分析仪 NRZ|瑞索 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
瑞索
RSO-15100 155M 至 31G/6通道1光5电误码率测试仪
RSO-15100 BERT是一款多通道，多速率，高性能高质量的误码率分析仪. 它包含码型产生器、时钟产生和恢复电路、误码分析器
产品简介
RSO-15100 BERT是一款多通道，多速率，高性能高质量的误码率分析仪. 它包含码型产生器、时钟产生和恢复电路、误码分析器；可以用于物理层和一致性测试，凭借其独有的多道射频信号及自定义速率测试，单独速率支持和互联互通功能以及其从低速部分155M到15.2G和高速部分23G到124G的连续高带宽性能，为客户提供了低速15.2G和高速124G的NRZ信号源，同时也方便用户的各种转换互联（包含光电转换和速率转换）。
可提供可选的DLL 软件接口供用户编程；较低的功耗和紧凑的尺寸。
核心特点
• 多输出接口：5对差分信号输出和2个时钟
• 多输入接口：5对差分信号输入
• 多电平输出：差分200mV 至 1000mV可调节，幅值可配制。
• 多电平输入：差分200mV 至 1000mV输入
• 极性可调功能：收发端极性可调
• 校准功能：带有传输延时校准功能，防止因线路传输延时产生的误码
• 统计功能：带有误码实时统计功能，并可生成测试结果文档，用于数据分析
功能与结构
参考图片，以实物为准
支持速率
低速率：支持23G到31G自定义输入
高速率：从23G到31G（每通道）自定义输入
支持码型图案(Pattern)
支持码型：(Pattern)：PRBS 27 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1
典型应用
• RSO-15100 BERT是以研发，测试，生产，质量及工程全面通信人才为设计对象，帮助他们验证芯片、器件、收发信机模块及子组件、电路板以及系统。这些被测器件和系统主要在数据中心和通信行业使用，具有串行I/O端口，其速率从155M 至 15.2G和23G 至 124G。
• 各种千兆以太网(Ethernet)
• 各种光纤通道网(Fiber Channel)
• 各种同步数据网(SDH/STM-XX)
• 各种高速数据传输(Infiniband-HDR)
• 光器件/子系统研发和生产
• 系统设备供应商来料质量检验和生产
• 系统设备的安装和故障解决
接口与配置
• 触发输出：单端交流耦合1/8，1/16，1/32或1/64时钟
• 电口数据输出：差分交流耦合，支持数据反相
• 单端输入匹配50欧姆匹配头
• 外壳接地柱
• 220V 直流电源输入口
• USB2.0接口1个
资源下载
• RSO-15100 详细指标见 RSO-15100 详细指标页。
注：以上内容与指标取自瑞索官网该产品详情页与其官方数据表。
瑞索 · onetest 仪器资源库
瑞索
RSO-15100 155M 至 31G/6通道1光5电误码率测试仪 详细指标
RSO-15100 BERT是一款多通道，多速率，高性能高质量的误码率分析仪. 它包含码型产生器、时钟产生和恢复电路、误码分析器
详细指标
以下为该产品官方公布的关键指标。
• 多输出接口：5对差分信号输出和2个时钟
• 多输入接口：5对差分信号输入
• 多电平输出：差分200mV 至 1000mV可调节，幅值可配制。
• 多电平输入：差分200mV 至 1000mV输入
• 触发输出：单端交流耦合1/8，1/16，1/32或1/64时钟
• 单端输入匹配50欧姆匹配头
• 220V 直流电源输入口
• USB2.0接口1个
• 低速率：支持23G到31G自定义输入
• 高速率：从23G到31G（每通道）自定义输入
• 支持码型：(Pattern)：PRBS 27 -1、PRBS 215 -1、PRBS 223 -1、PRBS 231 -1
资源下载
• RSO-15100 产品介绍见 RSO-15100 产品介绍页。
注：以上内容与指标取自瑞索官网该产品详情页与其官方数据表。
瑞索 · onetest 仪器资源库
