横河测试测量 YOKOGAWA

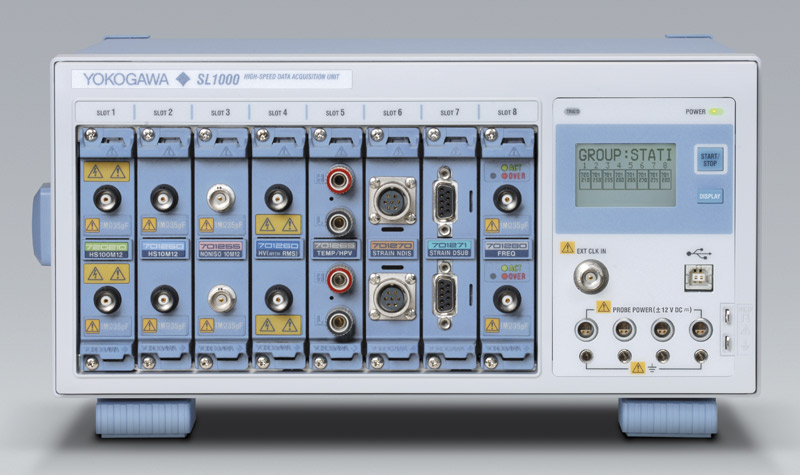

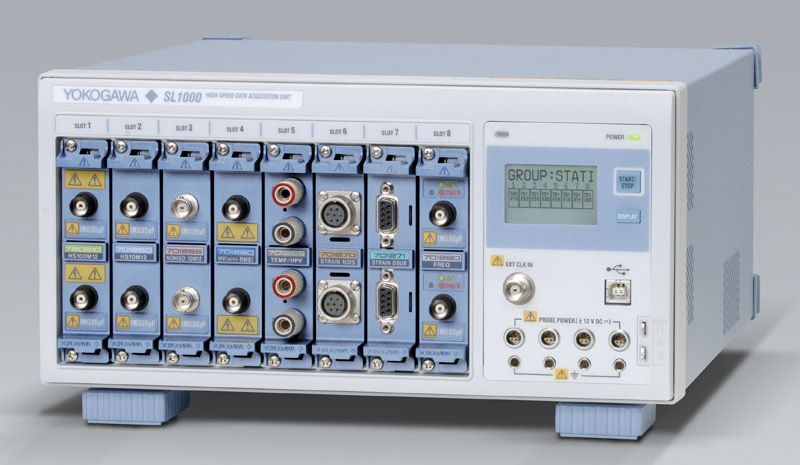

高速数据采集仪 SL1000
只有此新型YOKOGAWA SL1000数据采集系统才可以实现100MS/ch的采样速度且通道绝缘，同时其比特精度，存储长度及数据传输性能均不受影响。
产品简介
高速数据采集仪 SL1000 属于 数据采集/开关系统 类别，面向 高速数据采集器和数采仪 应用场景。更完整的性能说明见本页下方「核心参数」与配套的详细指标页。
官方定位：只有此新型YOKOGAWA SL1000数据采集系统才可以实现100MS/ch的采样速度且通道绝缘，同时其比特精度，存储长度及数据传输性能均不受影响。
核心参数
• 支持并行测试：可同时以4种独立的采样速度进行测量
• ¹：与10:1探头(绝缘BNC输入)700929组合使用 ²：选件 ³：速度取决于PC性能和测量条件。
• *：与10:1探头(绝缘BNC输入)700929组合使用
• 1：典型值。实际值取决于PC性能和测量条件
产品特点
为你的电子或机电应用选择数据采集平台有许多因素需要平衡。高速数字转换器缺少电力电子测试所需的绝缘、衰减或比特精度等特性。基于PC的平台数据吞吐量虽然大，但以牺牲抗噪声特性、信号调理和硬件的完整性为代价。
到目前为止，只有此新型YOKOGAWA SL1000数据采集系统才可以实现100MS/ch的采样速度且通道绝缘，同时其比特精度、存储长度及数据传输性能均不受影响。
管理和采集数据的速度是SL1000的重点。
• 高速采集 / 所有通道采集速度都可达100MS/s (10ns采样周期)
• 20MHz带宽的新100MS/s 12位、1kV¹绝缘模块
• 支持并行测试：可同时以4种独立的采样速度进行测量
• 高速传输和存储 / 通过高速USB 2.0或1000BASE-TGigabit以太网²通信可以将数据保存至PC
• PC实时显示(GIGAZoom引擎)³
• 实时将数据保存到PC硬盘或SL1000内部硬盘²(1.6MS/s速度 = 100kS/s x 16ch)³
• 易于使用 / 标准采集软件方便使用
• 快速和直观的操作让您能立即开始测量
• 设置向导指导您完成详细的设置
• “独立”运行 / 直接将数据存储至SL1000
• 丰富的插入式模块库 / 每个主机有8个模块插槽
• 12种不同的插入式模块可供选择
¹：与10:1探头(绝缘BNC输入)700929组合使用 ²：选件 ³：速度取决于PC性能和测量条件。
高速采集
在高速波形测量中，YOKOGAWA提供了最大采样率为100MS/s(10ns采样间隔)的测量仪器。通过新开发的100MS/s、12位分辨率、20MHz频率范围、1-kV*绝缘模块(720210)，SL1000能够精确捕捉高速、高电压信号。此外，您还可以组合多个支持各种信号测量的模块，为广泛应用提供解决方案。
*: 与10:1探头(绝缘BNC输入)700929组合使用

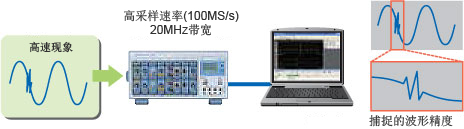

高速捕捉
长时间保存数据
长时间内采集到的数据长期可以保存至SL1000内存，也可实时保存至PC硬盘或SL1000内置硬盘¹ ²。
¹：/HD1选件 ²：实时硬盘保存的最大速度因测量条件而异。³：触发模式：单一，1个模块测量2个通道。

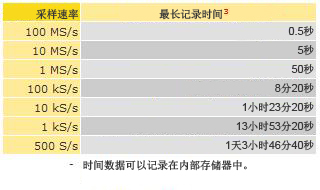

采样速率与记录时间
支持并行测试
可用4个不同采样速度同时进行最多测量。针对不同的被测器件各模块采用最合适的采样率，从而降低保存在硬盘中的数据总量。
支持并行测试
高速数据传输&GIGAZoom功能
通过USB 2.0或1000BASE-TGB以太网1可以快速将数据传输至PC。SL1000的高速数据压缩引擎(GIGAZoom)可在PC上实时显示波形²。即使在高速处理大量数据时，也可以达到独立测量仪器相同的显示更新和放大性能。
¹：/C10选件 ²：在测量中能够显示波形的通道数因PC性能和测量条件而异。
Giga彩色黑色R

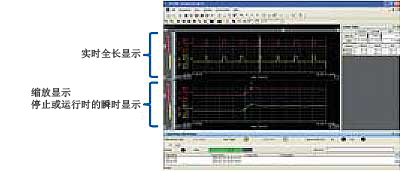

Giga缩放功能

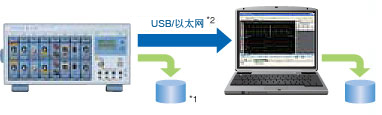

实时保存至硬盘
连续测量数据可以实时保存至PC硬盘或SL1000内置硬盘¹。文件名可自动指定，节省了操作文件的时间。可同时且实时地将数据保存至PC硬盘和SL1000硬盘¹。这加强了数据存储系统的可靠性，从而能够保护您的重要数据。您可以使用Xviewer波形查看器软件，或通过以太网²在FTP客户端访问SL1000内部硬盘¹。
¹：/HD1选件 ²：/C10选件 ³：典型值。实际值取决于PC性能和测量条件。
实时保存至硬盘2
实时保存至硬盘

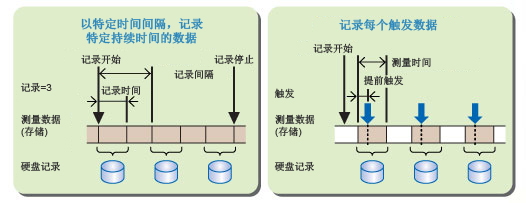

硬盘记录功能设置
通过指定记录标准，可以把想要的数据有效自动地记录到硬盘。只需指定记录位置、记录开始和停止条件、重复记录条件和其它标准即可。在Freerun测量中，对于记录开始可定义的参数有：立即开始、时间和报警；记录结束条件可指定参数有：连续、时间、记录时间和报警；重复记录条件可指定参数有：记录周期和记录数量*。在触发测量中，每次的触发测量数据都会被记录。还可以手动把SL1000内置采集存储器中的数据保存至PC硬盘。
*: 每个记录文件大小最大为12GB(4通道记录，约1.5GW/ch)
设置硬盘记录功能

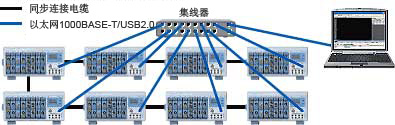

多设备同步
最多8台设备同步
• 100MS/s，最多128个通道(16个通道x8台设备)
• 所有设备可使用4个不同采样率 / (支持并行测试)
• 可为所有设备的通道组合触发和报警功能
• 实时保存的最大速度1 / PC硬盘：1.6MS/s = 100kS/s x 16个通道 > 10kS/s x 128个通道(到PC硬盘的总数据传输率为1.6MS/s) 设备硬盘：1.6MS/s = 100kS/s x 16个通道(100kS/s x 128个通道，8台设备)
1：典型值。实际值取决于PC性能和测量条件
(注意) 在同步设备模式中，不能同时将数据记录到PC硬盘和SL1000嵌入式硬盘。记录文件是针对设备的。(实用软件界面。)
Tm Sl1000 20
型号与附件

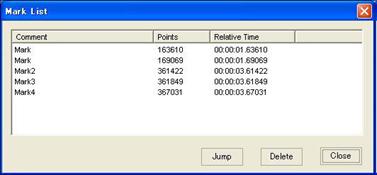

设置标记 (新)
• 长时间监视时(自由运行模式)，可在标记区域输入注释。
• 设置标记 / 长时间监视时(自由运行模式)，可在标记区域输入注释。

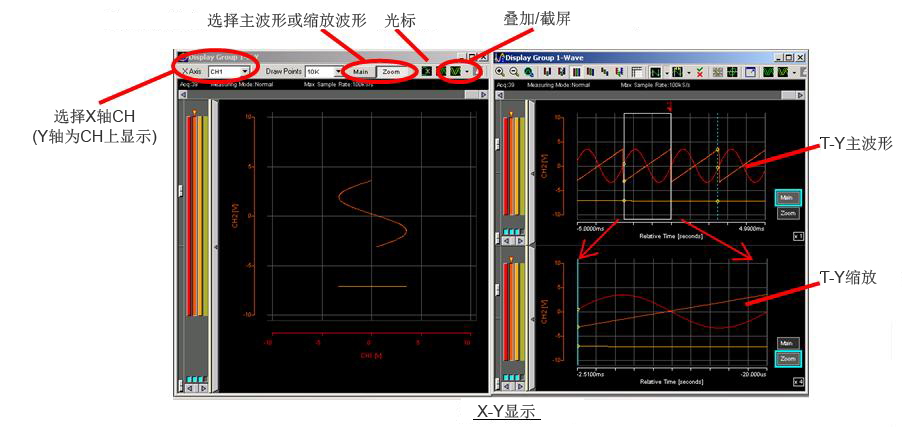

实时X-Y显示 (新)
• 现在您可看到T-Y和X-Y波形显示。快速更新易于评估数据。
SL1000软件2 2

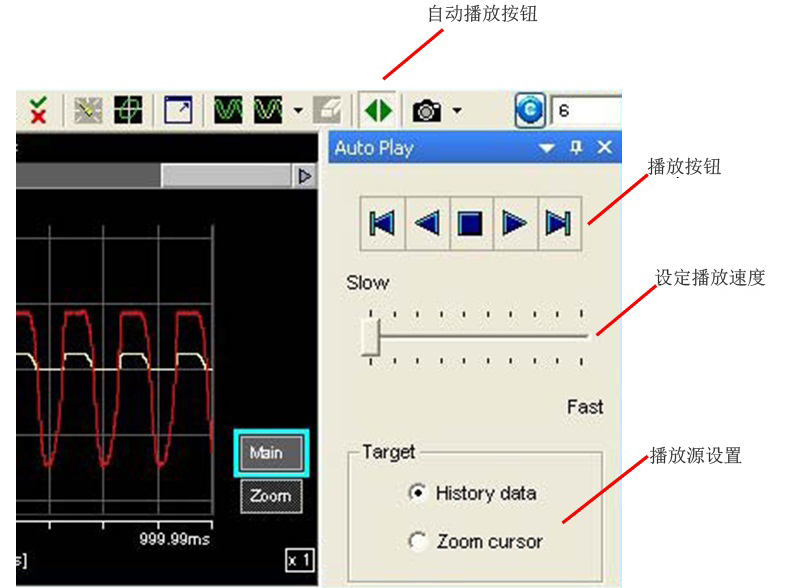

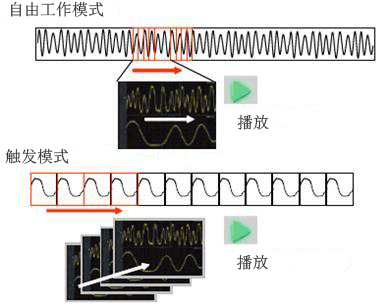

自动播放 (新)
• 长时间测量数据或大数据时，便于设置波形缩放位置。
SL1000软件3 1
SL1000软件4
文件实用程序功能 (新)
• 可按ASCII和二进制格式保存数据。还可使用相同分析程序加载数据(比如 MatLAB)。
• 设置操作显示
SL1000软件5

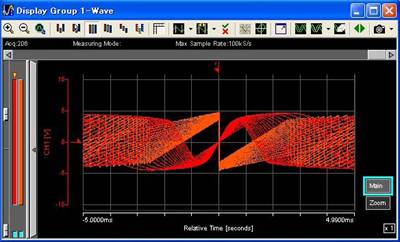

叠加波形 (新)
• 可轻松发现采集数据中的不均匀情况或变化。
SL1000软件6

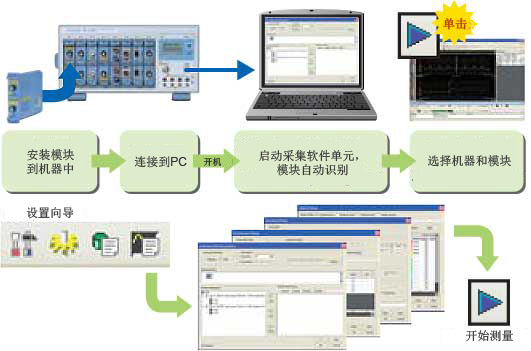

设置向导使操作简易化
• 向导可自动识别任何连接着的SL1000及其插入式模块。点击开始按钮即可立刻开始测量 - 无需复杂的设置。通过4个设置向导很容易就可以对系统配置、测量、保存和显示进行详细设置。也可以随时保存和调出设置过的项目。
设置向导
每个测量通道组的独立采样率
• 按照独立测量条件和显示设置，共可定义四组测量通道。以不同采样率采集到的波形可显示在同一个窗口中。
单独的采样速率

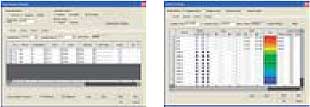

简单列表设置
• 使用列表可轻松地浏览并设置测量条件和通道显示。使用拖/拉快捷键可快速设置复数通道。
• 测量条件设置画面 显示设置画面
方便的表格式设置

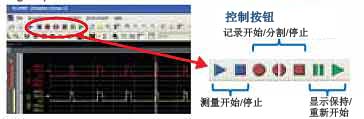

控制按钮 - 像DVD遥控器一样
• 通过类似于DVD遥控器的按钮，可开始或结束测量与保存。在收到仪器的第一天即可开始使用，完全无需任何编程操作。
控制按钮
实时波形显示和分析
• 在触发测量过程中，可以同时显示放大波形的某一部分和整个波形。在现场数据记录中，可以通过显示保持*浏览以前采集的波形。还可以实时执行波形参数(触发测量时为26个参数)的光标测量或自动测量。
• *：在某些测量条件下，显示保持会自动切换成显示。

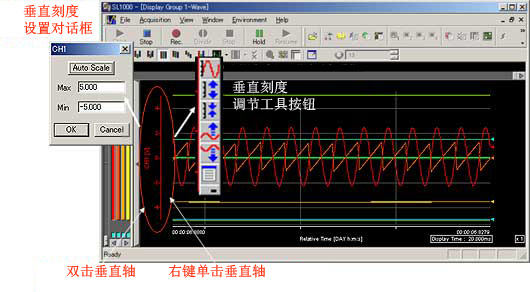

方便的显示设置
• 使用鼠标快捷方式可轻松调整纵向显示比例。
Tm Sl1000 21
文件传输
• 使用鼠标快捷方式可轻松调整纵向显示比例。当多台设备同步工作时，文件传输功能会明智地通过采集软件将文件从SL1000传输至PC。

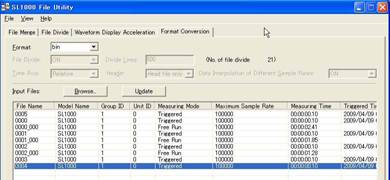

文件实用程序 *
• SL1000文件实用程序是一个文件处理软件，在使用Xviewer分析波形之前，用它来处理得到的文件。它还能够同时分析跨设备的多个通道。/ * SL1000文件实用程序与SL1000标准安装CD捆绑在一起。 / 文件交互操作屏幕(示例)
资源下载
详细指标请见 高速数据采集仪 SL1000 详细指标页。
