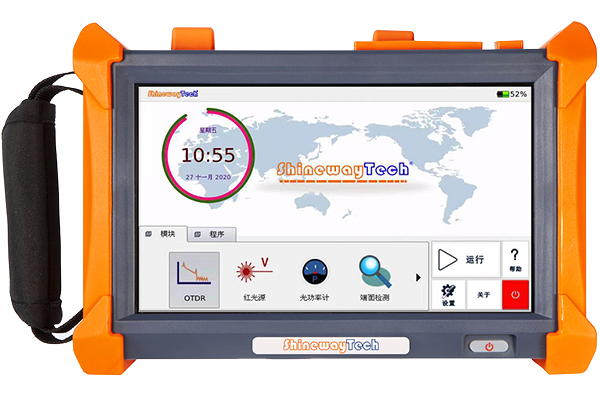

MTP-200X系列便携式高性能OTDR
动态范围最高 50dB · 事件盲区 0.8m · 8 寸触摸屏 · 单/多模可选
产品简介
信维科技®MTP-200系列产品是一款便携式多功能测试平台，高清触摸 大屏设计，可应用于光纤网络周期中的各个阶段。自动、手动、多波 长同时测量与分析功能，红光源辅助、超强PC分析软件等功能使操作 更便捷、测量更精确。MTP-200系列产品是为城域网/FTTx网络测试量 身设计的一款仪表。
核心参数
• 校准波长：850, 1300, 1310, 1490, 1550, 1625, 1650nm
• 距离范围：单模: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km
• 测量范围：-70 ~ +6dBm (-60 ~ +6dBm @ 850nm)
• 输出功率：≥-7dBm
• 精度：≤1.5µm
• 光接口：FC/PC (可互换SC, ST和LC)
• 数据接口：2个USB; 1个RJ-45 LAN 10/100 Mbit/s
• 探测器类型：InGaAs
• 激光器类型：LD
产品特点
• 动态最高可达50dB
• 盲区小：事件盲区0.8m，衰减盲区4m
• 自动/手动测试与分析
• 多波长测试
• 可见光源功能辅助
• 可进行在线测试及分路器穿通测试（1625/1650nm带滤波器）
• 单多模应用可选，可支持四波长OTDR模块
• 故障定位，光纤长度/损耗/回损测量，连接头/熔接点/分路器/宏弯/光纤末端识别
• 局域网/城域网/FTTx应用
• 符合GR-196-CORE标准
• SOR 和 JPG格式迹线保存
• 灵活的文件命名模板
• 重量轻，含电池仅2.1kg
• 美观、高强度护角设计
典型应用
• 光纤链路测试
• 光缆故障定位
• 光缆验收
资源下载
详细指标请见 MTP-200X 详细指标页。
注：本页内容与指标整理自信维科技官方产品资料；标注「选配」「可选」的功能模块以厂家最终配置为准。
信维科技 · onetest 仪器资源库
信维科技 · 北京信维科技股份有限公司
MTP-200X系列便携式高性能OTDR
详细指标
产品简介
信维科技®MTP-200系列产品是一款便携式多功能测试平台，高清触摸 大屏设计，可应用于光纤网络周期中的各个阶段。自动、手动、多波 长同时测量与分析功能，红光源辅助、超强PC分析软件等功能使操作 更便捷、测量更精确。MTP-200系列产品是为城域网/FTTx网络测试量 身设计的一款仪表。
详细指标
参数表 1
• MTP-200X系列：MTP-200X系列
• 显示：8寸电容触摸屏 (800×480)
• 数据接口：2个USB; 1个RJ-45 LAN 10/100 Mbit/s
• 数据存储：8G内存卡
• 供电方式：锂充电电池 / AC适配器
• 电池使用时间：10小时连续操作
• 工作温度：-20℃ ~ 50℃
• 保存温度：-40℃ ~ 60℃
• 相对湿度：0~95%（无结露）
• 重量：2.1kg
• 尺寸(长×宽×高)：290×175×75 mm
参数表 2

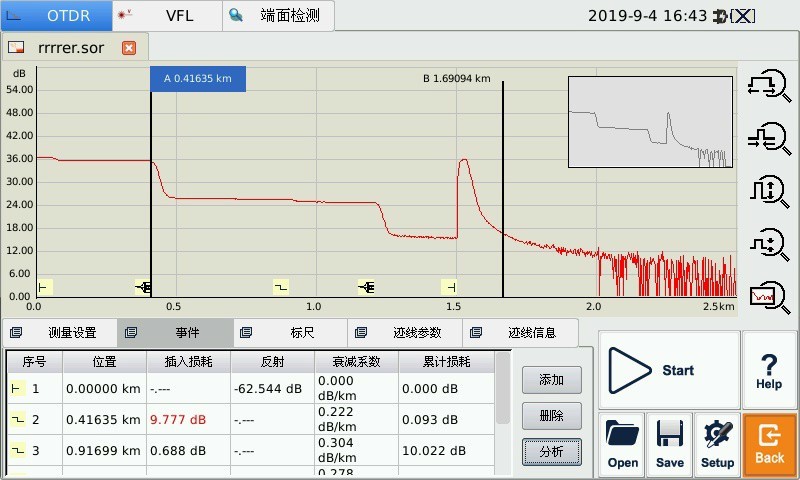

• OTDR 模块：波长(±20nm) / 动态范围(dB)（1） / 动态范围(dB)（1） / 事件盲区(m)（2） / 事件盲区(m)（2） / 衰减盲区(m)（2）
• MTP-200X-20VC：1310/1550 / 38/37 / 38/37 / 0.8 / 0.8 / 4
• MTP-200X-20VD：1310/1550 / 45/45 / 45/45 / 0.8 / 0.8 / 4
• MTP-200X-20VF：1310/1550 / 50/48 / 50/48 / 0.8 / 0.8 / 4
• MTP-200X-31VCPL：1310/1550/1625 / 43/41/40 / 43/41/40 / 0.8 / 0.8 / 4
• MTP-200X-33VCPL：1310/1550/1650 / 42/40/39 / 42/40/39 / 0.8 / 0.8 / 4
• MTP-200X-40VC：850/1300/1310/1550 / 23/28/38/36 / 23/28/38/36 / 1 / 1 / 4.5/4.5/4/4
• 距离范围：单模: 1.3, 2.5, 5, 10, 20, 40, 80, 160, 240Km
• 距离范围：多模: 1.3, 2.5, 5, 10, 20, 40Km
• 脉冲宽度：单模: 5ns, 10ns, 30ns, 100ns, 300ns, 1µs, 2.5µs, 10µs, 20µs
• 脉冲宽度：多模: 5ns, 10ns, 30ns, 1µs, 2.5µs
• 平均时间：Quick, 15s, 30s, 45s, 60s, 90s, 120s, 180s
• 激光器类型：LD
• 光接口：FC/PC (可互换SC, ST和LC)
• 测距精度：±(1m + 10-5×距离+取样间距)
• 衰减测量精度：±0.03 dB/dB
• 反射测量精度：±4 dB
• 可见红光源：输出功率≥-3dBm / 输出功率≥-3dBm / 调制频率: 1Hz / 调制频率: 1Hz / 有效距离: 5Km / 有效距离: 5Km
参数表 3

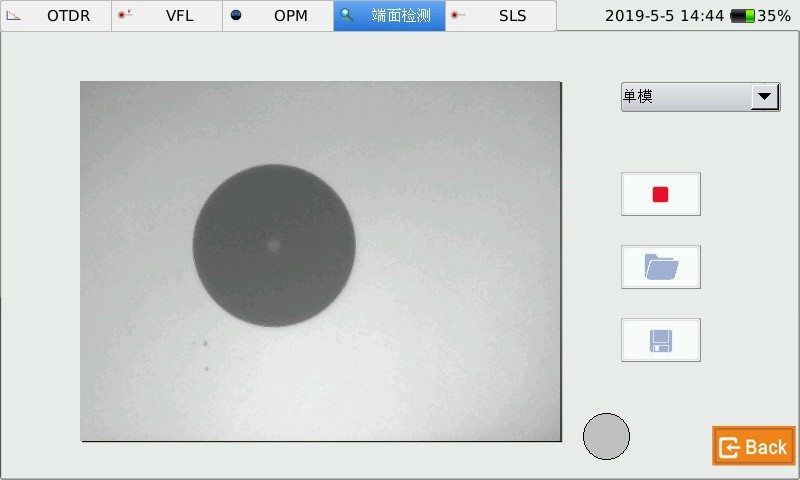

• MCI100 光纤端面检测功能（选配）：MCI100 光纤端面检测功能（选配）
• 显示点阵：400×300µm
• 精度：≤1.5µm
• 调焦：手动调焦
• 显微镜尺寸：Ø32×175mm
参数表 4

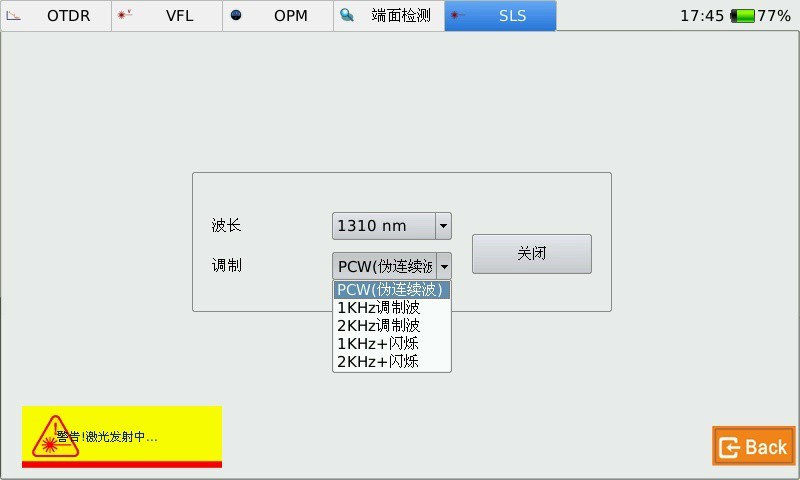

• LS100稳定光源功能（选配）：LS100稳定光源功能（选配）
• 波长 (±20nm)：同 OTDR 的工作波长
• 输出功率：≥-7dBm
参数表 5

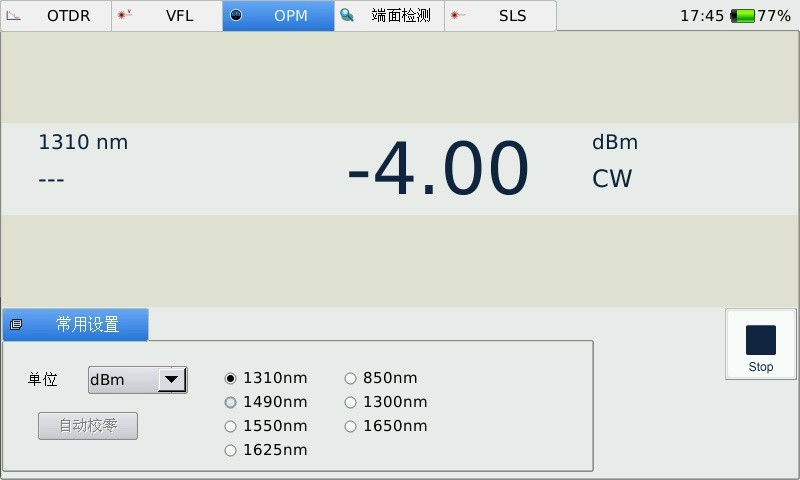

• PM100普通光功率计功能（选配）：PM100普通光功率计功能（选配）
• 校准波长：850, 1300, 1310, 1490, 1550, 1625, 1650nm
• 测量范围：-70 ~ +6dBm (-60 ~ +6dBm @ 850nm)
• 探测器类型：InGaAs
• 显示分辨率：0.01dB
• 精度：± 5% ± 0.01nW (±0.5dB@850nm)
产品特点
• 动态最高可达50dB
• 盲区小：事件盲区0.8m，衰减盲区4m
• 自动/手动测试与分析
• 多波长测试
• 可见光源功能辅助
• 可进行在线测试及分路器穿通测试（1625/1650nm带滤波器）
• 单多模应用可选，可支持四波长OTDR模块
• 故障定位，光纤长度/损耗/回损测量，连接头/熔接点/分路器/宏弯/光纤末端识别
• 局域网/城域网/FTTx应用
• 符合GR-196-CORE标准
• SOR 和 JPG格式迹线保存
• 灵活的文件命名模板
• 重量轻，含电池仅2.1kg
• 美观、高强度护角设计
资源下载
注：以上指标以信维科技官方产品资料为准；带「(1)」「(2)」等角标的条目，测量条件见原始手册；标注「选配」的模块依厂家最终配置确定。
