信维科技 · 北京信维科技股份有限公司

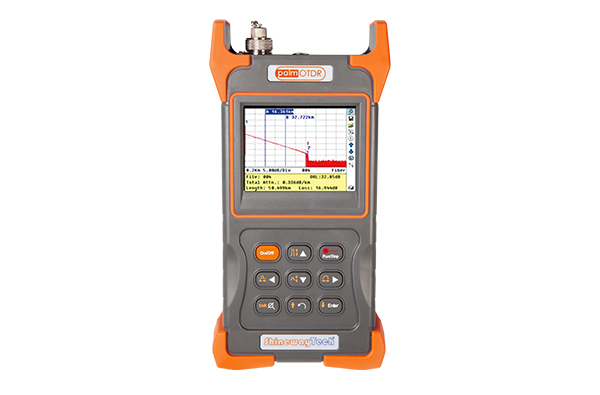

palmOTDR系列掌上型光时域反射仪
850~1650nm 多波长可选 · 动态范围最高 50dB · 内置 PON 光功率计 · 整机 1kg
产品简介

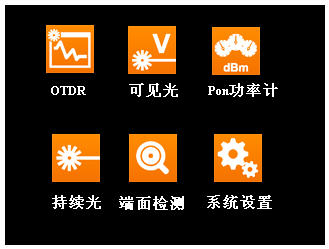

信维科技palmOTDR系列掌上型光时域反射仪提供了丰富的测试功能，可灵活配置850/1300/1310/1490/1550/1625/1650nm等波长OTDR（单波长/双波长/三波长组合）、1310/1490/1550nm PON光功率计、稳定光源和可视故障定位仪。palmOTDR的工作波长涵盖了常规的端到端光纤测试（1310/1550nm），局域网测试（850/1300nm），FTTx建设期光纤链路验证（1490nm）以及PON网络在线故障定位（1625/1650nm）等。内置的PON光功率计支持穿通模式和突发模式，可在线监测网络上任意位置的PON信号（1310/1490/1550nm）。palmOTDR是您从容应对多种光网络测试环境的优选解决方案。
1625/1650nm波长带有高性能滤波器可进行在线测试

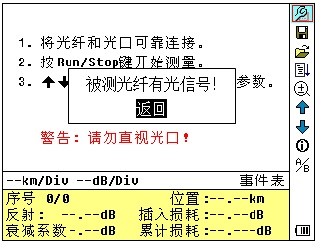

（使用1310、1490或1550nm波长测试时）如果被测光纤中存在通信光信号，OTDR是不能得到测试结果的，并且OTDR所发出的高功率脉冲光信号可能会损坏被测光纤所连接的网络设备（如SDH/WDM/PON）中正在工作的接收器或其他器件，也可能导致自身器件的损坏。palmOTDR系列具备对在线通信光信号的检测功能：在发出测试脉冲前，其首先检查所测试光纤中是否有在线的通信光信号并显示检查结果；如果有在线的通信光信号存在则显示提示信息并停止测试。这项功能可有效保护测试仪表和通信设备。
核心参数
• 校准波长：1310nm / 1490nm / 1550nm
• 精度：± 5% ± 0.01nW (±0.5dB@850nm)
• 分辨率：0.75μm
• 光接口：FC/PC (可互换SC, ST，LC)
• 探测器类型：InGaAs
• 放大倍数：250X
• 工作温度：-20℃ ~ 50℃
产品特点
• 全面光纤应用，理想的LAN/WAN/FTTx 认证和故障解决工具：
• 单模：1310/1490/1550, 1625/1650nm（带滤波器），动态范围最高50dB；多模：850/1300nm，21/24dB

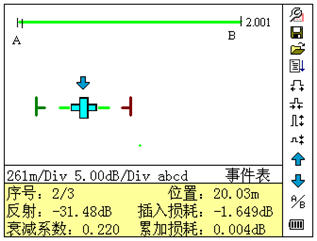

• 故障定位，光纤长度/损耗测试，可探测连接器/熔接点/分路器/宏弯/光纤末端等事件
• 内置PON光功率计，可测量三重播放业务信号(1310/1490/1550nm)
• 可选配稳定光源、单模/多模光功率计和可视故障定位仪

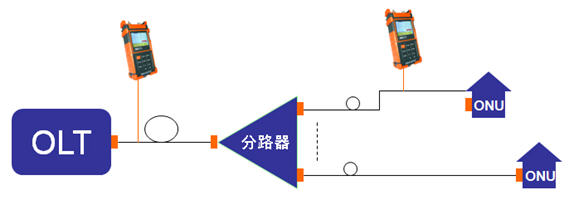

• FTTx在线测试/可穿通1:64分路器测试(1625/1650nm波长带滤波器)
• 可识别分路器和光纤末端
• 多种测试方式可选：全自动/手动/平均/实时
• 具有通过/失败评估以及光回损测试功能
• 快速启动<5 秒
• 高效友好的人机界面，掌上型轻量化设计(仅重1kg)
• 独特的热键设计：操作简单，开机单键即测
• 1000条迹线存储
• Bellcore文件格式(.sor)
典型应用
• 光纤链路测试
• 光缆故障定位
• 光纤施工维护
资源下载
详细指标请见 palmOTDR 详细指标页。
注：本页内容与指标整理自信维科技官方产品资料；标注「选配」「可选」的功能模块以厂家最终配置为准。
信维科技 · onetest 仪器资源库
信维科技 · 北京信维科技股份有限公司
palmOTDR系列掌上型光时域反射仪
详细指标
产品简介
信维科技palmOTDR系列掌上型光时域反射仪提供了丰富的测试功能，可灵活配置850/1300/1310/1490/1550/1625/1650nm等波长OTDR（单波长/双波长/三波长组合）、1310/1490/1550nm PON光功率计、稳定光源和可视故障定位仪。palmOTDR的工作波长涵盖了常规的端到端光纤测试（1310/1550nm），局域网测试（850/1300nm），FTTx建设期光纤链路验证（1490nm）以及PON网络在线故障定位（1625/1650nm）等。内置的PON光功率计支持穿通模式和突发模式，可在线监测网络上任意位置的PON信号（1310/1490/1550nm）。palmOTDR是您从容应对多种光网络测试环境的优选解决方案。
详细指标
参数表 1
• 标配：型号(1) 高配；波长(±20nm) 波长(±20nm)；动态范围(dB) (2) 动态范围(dB) (2)；事件盲区(m)(3) 事件盲区(m)(3)；衰减盲区(m)(3) 衰减盲区(m)(3)
• palmOTDR-M20AE：型号(1) palmOTDR-M20AE-VPSI；波长(±20nm) 850/1300；动态范围(dB) (2) 21/24；事件盲区(m)(3) 1.5；衰减盲区(m)(3) 5
• palmOTDR-S20AE：型号(1) palmOTDR-S20AE-VPSI；波长(±20nm) 1310/1550；动态范围(dB) (2) 32/30；事件盲区(m)(3) 1.8；衰减盲区(m)(3) 5
• palmOTDR-S20BE：型号(1) palmOTDR-S20BE-VPSI；波长(±20nm) 1310/1550；动态范围(dB) (2) 35/34；事件盲区(m)(3) 1.5；衰减盲区(m)(3) 5
• palmOTDR-S20C/N：型号(1) palmOTDR-S20C/N-VPSI；波长(±20nm) 1310/1550；动态范围(dB) (2) 40/38；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-S20D/N：型号(1) palmOTDR-S20D/N-VPSI；波长(±20nm) 1310/1550；动态范围(dB) (2) 45/43；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-S20F：型号(1) palmOTDR-S20F-VPSI；波长(±20nm) 1310/1550；动态范围(dB) (2) 50/48；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-S20C/P：型号(1) palmOTDR-S20C/P-VPSI；波长(±20nm) 1310/1490/1550；动态范围(dB) (2) 38/37/37；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-S20C/X：型号(1) palmOTDR-S20C/X-VPSI；波长(±20nm) 1310/1550/1625(4)；动态范围(dB) (2) 38/37/37；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-P11C (内置PPM)：型号(1) palmOTDR-P11C-SI (内置PPM)；波长(±20nm) 1625(4)；动态范围(dB) (2) 37；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-P31C (内置PPM)：型号(1) palmOTDR-P31C-SI (内置PPM)；波长(±20nm) 1310/1550/1625(4)；动态范围(dB) (2) 38/37/37；事件盲区(m)(3) 0.8；衰减盲区(m)(3) 4.5
• palmOTDR-Q40A：型号(1) palmOTDR-Q40A-VPSI；波长(±20nm) 850/1300/1310/1550；动态范围(dB) (2) 21/24/32/30；事件盲区(m)(3) 1.5；衰减盲区(m)(3) 4.5
• 测试范围 (Km)：0.1,0.3,0.5,1.3,2.5,5,10@850nm; 0.1,0.3,0.5,1.3,2.5,5,10,20,40,80@1300nm; 0.3,1.3,2.5,5,10,20,40,80,120,160,240@其他
• 脉宽：10ns,30ns,100ns,300ns,1µs@850nm; 10ns,30ns,100ns,300ns,1µs,2.5µs@1300nm; 5ns,10ns, 30ns,100ns, 300ns,1µs,2.5µs,10µs,20µs@其他
• 测量时间：Quick, 15s, 30s, 1min, 2min, 3min
• 测量精度：±(1m + 5×10-5×距离+取样间距)
• 衰减测量精度：±0.05 dB/ dB
• 反射测量精度：±4 dB
• 数据存储：1000条测试曲线
• 通信接口：USB
• 光接口：FC/PC (可互换SC, ST，LC)
• 供电方式：双路供电：充电电池/ AC适配器
• 电池工作时间：一次充电后：连续操作≥8小时; 待机时间≥20小时；充电时间<4小时
• 工作温度：-20℃ ~ 50℃
• 保存温度：-40℃ ~ 70℃
• 相对湿度：0~95%(无结露)
• 重量/尺寸(长×宽×高)：1kg/220×110×70mm
参数表 2
• 可视故障定位仪模块(5)：可视故障定位仪模块(5)
• 波长 (±20nm)：650nm
• 输出功率 (dBm)：≥-3
• 最大测试距离：5 Km

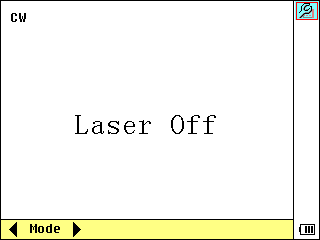

• 稳定光源模块(5)：稳定光源模块(5)
• 波长 (±20nm)：同 OTDR 的工作波长(5)
• 输出功率 (dBm)：≥-7
• 普通光功率计模块(5)：普通光功率计模块(5)
• 校准波长(nm)：850,1300,1310,1490,1550,1625
• 测量范围(dBm)：-70 ~ +6 (-60 ~ +6 @ 850nm)
• 探测器类型：InGaAs
• 显示分辨率：0.01dB
• 精度：± 5% ± 0.01nW (±0.5dB@850nm)
• PON光功率计模块(6)：PON光功率计模块(6)
• 校准波长：1310nm / 1490nm / 1550nm
• 测量范围 (dBm)：-40 ~ +8 (突发模式: -30 ~ +8) / -40 ~ +8 / -40 ~ +20
• 谱宽 (nm)：1310±40 / 1490±10 / 1550±10
• 功率不稳定度 (dB)：≤ 0.5
• 显示分辨率 (dB)：0.01
• 插入损耗 (dB)：≤ 1.5
• 阈值：用户可定义60种阈值设置
• 数据存储：1200 条测试曲线

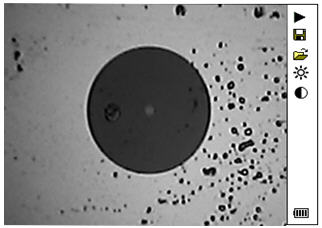

• MCI100光纤端面显微镜模块：MCI100光纤端面显微镜模块
• 放大倍数：250X
• 分辨率：0.75μm
• 调焦：手动
• 适配器型号：标配：25-U-M： FC/SC/ST/E2000 UPC公头；125-U-M： LC/MU UPC 公头；25-U-F： FC/SC/ST/E2000 UPC母头；LC-U-F： LC UPC 母头 选配：125-A-M：LC/MU APC 公头；25-A-M：FC/SC/ST/E2000 APC 公头；SC-A-F：SC APC 母头；FC-A-F：FC APC 母头；LC-A-F：LC APC 母头
• 重量/尺寸：150g/ 165×38×35mm
产品特点
• 全面光纤应用，理想的LAN/WAN/FTTx 认证和故障解决工具：
• 单模：1310/1490/1550, 1625/1650nm（带滤波器），动态范围最高50dB；多模：850/1300nm，21/24dB
• 故障定位，光纤长度/损耗测试，可探测连接器/熔接点/分路器/宏弯/光纤末端等事件
• 内置PON光功率计，可测量三重播放业务信号(1310/1490/1550nm)
• 可选配稳定光源、单模/多模光功率计和可视故障定位仪
• FTTx在线测试/可穿通1:64分路器测试(1625/1650nm波长带滤波器)
• 可识别分路器和光纤末端
• 多种测试方式可选：全自动/手动/平均/实时
• 具有通过/失败评估以及光回损测试功能
• 快速启动<5 秒
• 高效友好的人机界面，掌上型轻量化设计(仅重1kg)
• 独特的热键设计：操作简单，开机单键即测
• 1000条迹线存储
• Bellcore文件格式(.sor)
资源下载
注：以上指标以信维科技官方产品资料为准；带「(1)」「(2)」等角标的条目，测量条件见原始手册；标注「选配」的模块依厂家最终配置确定。
