TH2829NX 20Hz至200kHz 自动变压器测试系统|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

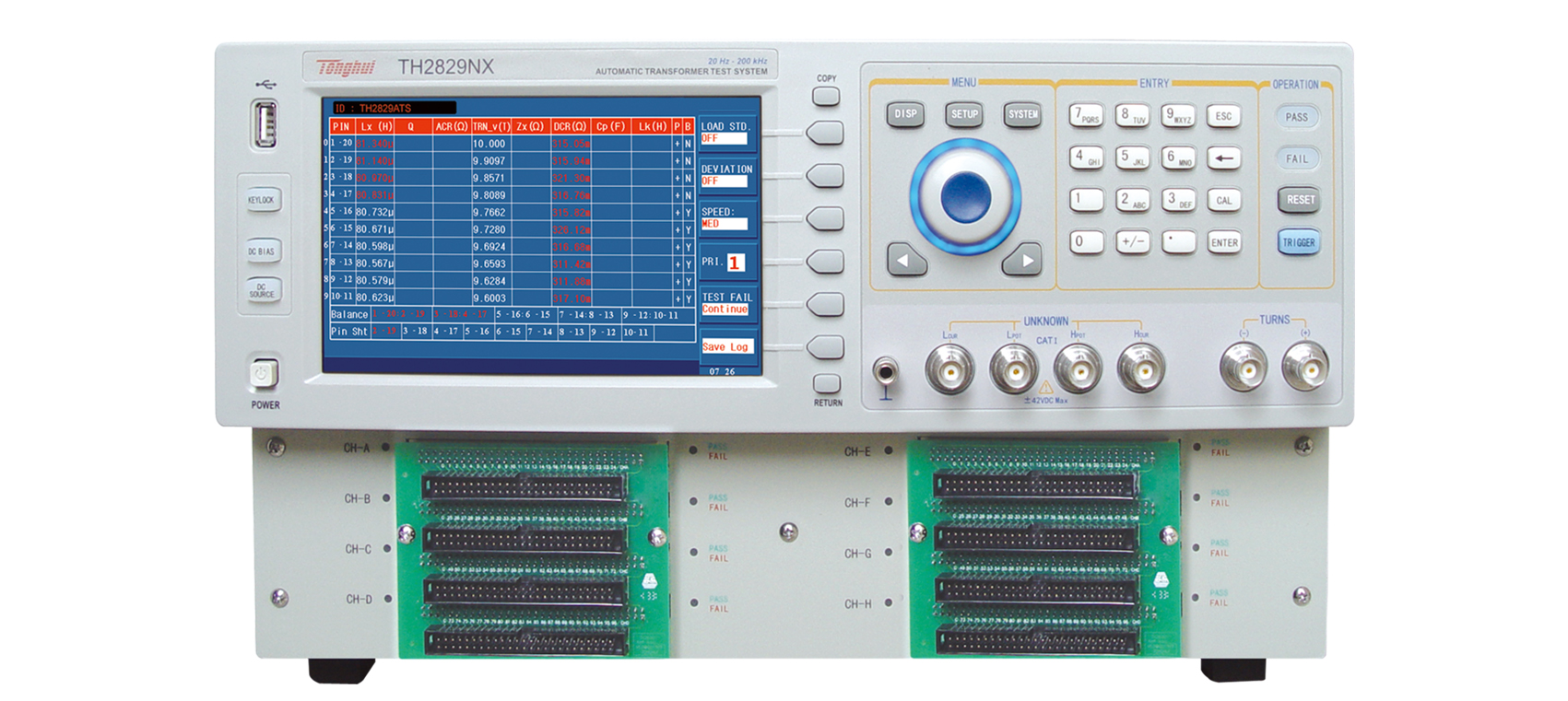

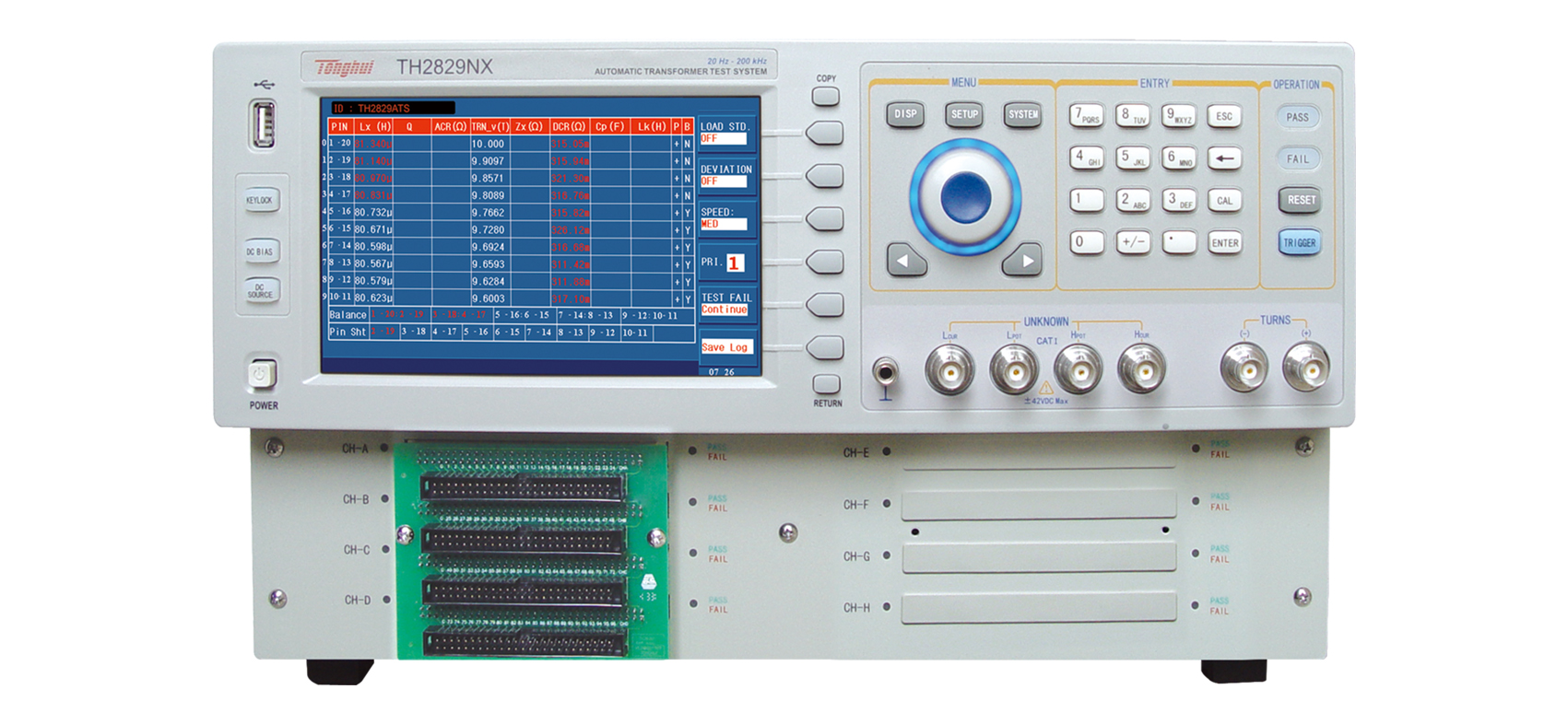

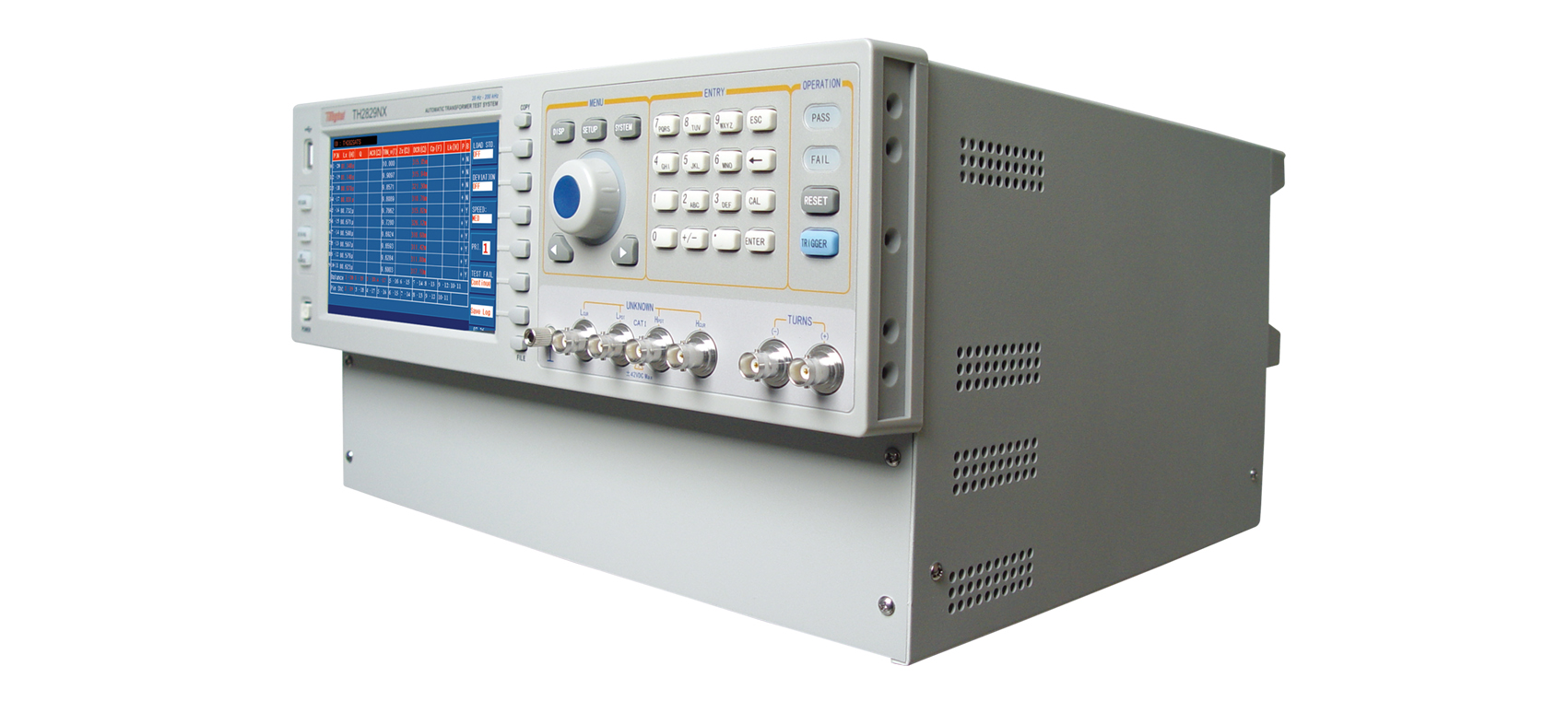

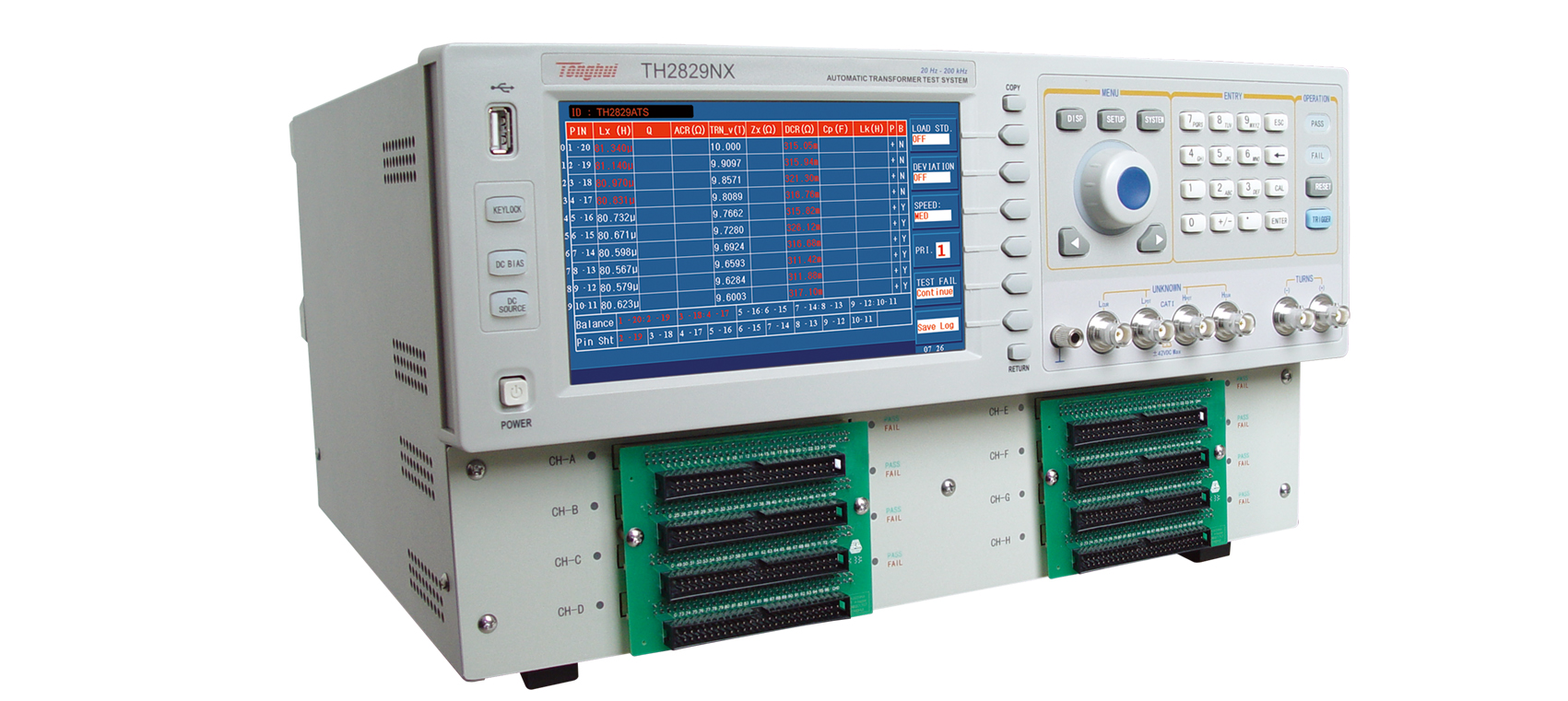

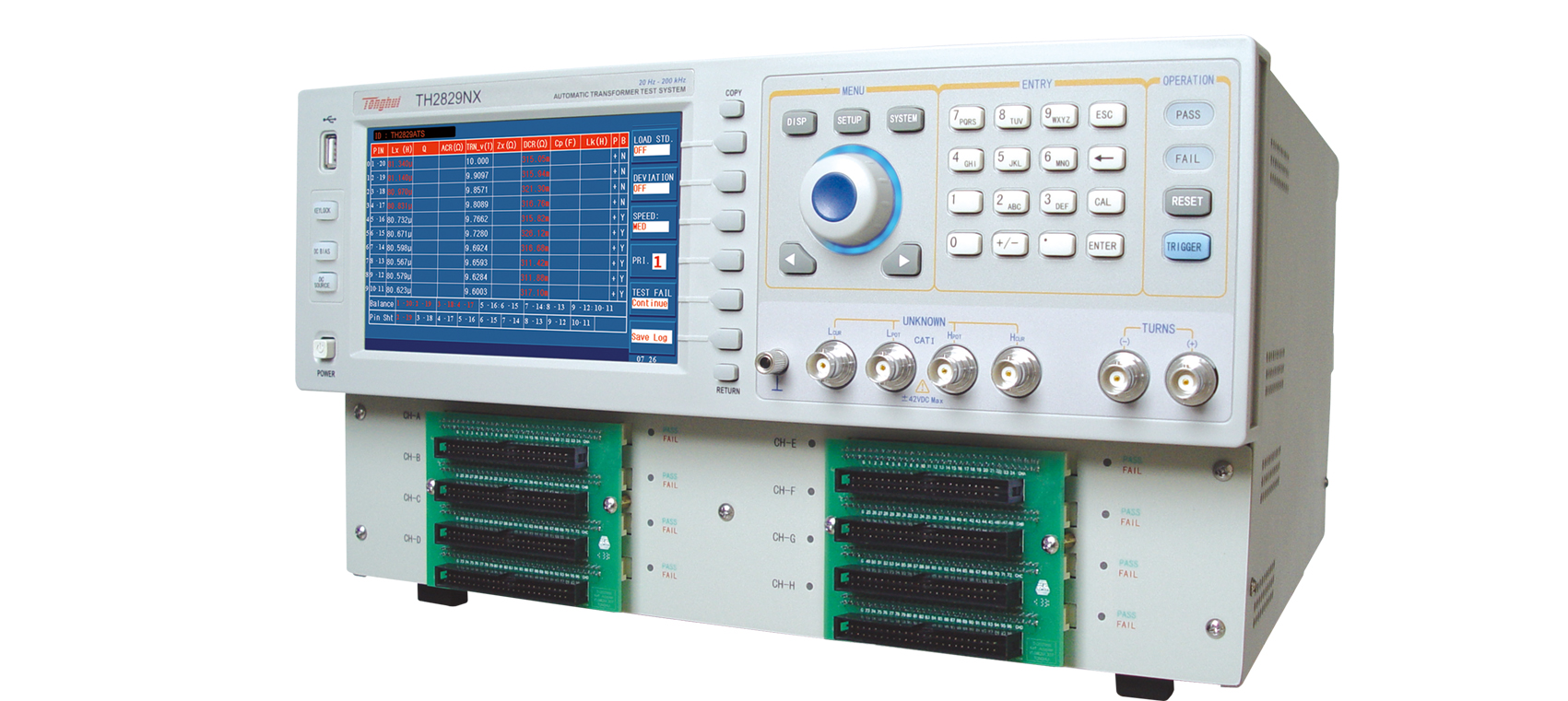

TH2829NX 自动变压器测试系统
测试频率 20Hz —200kHz · 显示 7 英寸 TFT LCD显示器800×RGB×600 · 基本测量准确度 0.05%
产品简介
TH2829NX 自动变压器测试系统，同惠电子（常州同惠电子股份有限公司）出品的自动变压器测试系统。主要指标：测试频率 20Hz —200kHz、显示 7 英寸 TFT LCD显示器800×RGB×600、基本测量准确度 0.05%。详细技术指标请见规格页。
核心参数
• 测试频率：20Hz —200kHz
• 显示：7 英寸 TFT LCD显示器800×RGB×600
• 基本测量准确度：0.05%
• DC 偏置电压源：0V — ±10V；0mA— ±100mA
• DC 偏置电流源：0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902）
• DC 恒定电流源：0mA — ±120mA用于二极管正向特性测试
• 测试脚位（PIN）：20 / 24 / 48 / 72/96/120/144/168/192
• LCR 功能：可联系业务员选购永久开通
• 变压器测试参数：圈数比 / 圈数 / 相位 / 电感 / 电容 / 漏感 / 品质因数 / 交流电阻 / 直流电阻 / 平衡 / 引脚短路 / 二极管正反向
典型应用
• 开关变压器扫描测试、综合特性分析。
• 网络变压器扫描测试，综合特性分析
• 分立无源元件（电感L，电阻R，电容C）多路扫描测试
• 继电器驱动线包、触点接触电阻多路扫描测试
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH2829NX 自动变压器测试系统 详细指标页
onetest仪器资源库 · 同惠电子 TH2829NX 自动变压器测试系统
同惠电子 · 常州同惠电子股份有限公司
TH2829NX 自动变压器测试系统 · 详细指标
测试频率 20Hz —200kHz · 显示 7 英寸 TFT LCD显示器800×RGB×600 · 基本测量准确度 0.05%
产品简介
本页按官方规格资料分组收录 TH2829NX 自动变压器测试系统 的全部关键技术指标；产品定位、特性与应用场景请见 TH2829NX 产品介绍页。
技术指标
频率与时钟
• 测试频率：20Hz —200kHz
测量范围与精度
• 基本测量准确度：0.05%
• 基本测量准确度：0.1%
输出与驱动
• 信号源输出阻抗：10 Ω、30Ω、50Ω、100Ω
• AC 信号电平：5mVrms — 2Vrms(变压器测试，可定制到10Vrms)，5mVrms— 10Vrms（LCR功能）；50μArms— 100mArms
• DC 偏置电压源：0V — ±10V；0mA— ±100mA
• DC 偏置电流源：0 - ±1A选件（选件TH2901），0 -±2A（选件TH2902）
• DC 恒定电流源：0mA — ±120mA用于二极管正向特性测试
通用规格
• 显示：7 英寸 TFT LCD显示器800×RGB×600
• 存储：内部：100组设定文件保存；U盘：500组设定文件、CSV格式测试数据、GIF格式图像
其他参数
• 测试脚位（PIN）：72/96/120/144/168/192
• LCR 功能：可联系业务员选购永久开通
• 变压器测试参数：电容 / 漏感 / 品质因数
• 变压器测试参数：C / Lk / Q
• LCR 测试参数：|Z|,|Y|,C,L,X,B,R,G,D,Q,θ,DCR,Turn-Ratio,Phase,Lk
• 测试速度 (ms/次)：13ms,90ms ，370ms
• 二极管测试：0 —9.9999V
• 二极管测试：0 —99.999mA
• 比较器：10 档分选,PASS/FAIL指示,档计数功能
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
