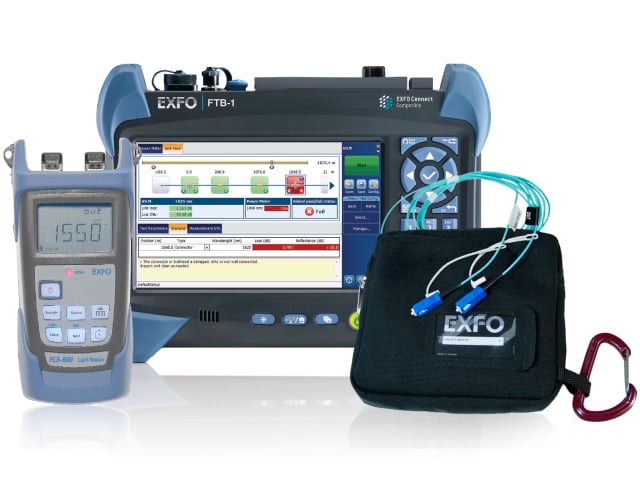

初级/中级解决方案，带可控的光源注入条件，提供非常高的精度和可重复性，旨在消除多模光纤测试的不确定性。
Chroma 11800/11801/11810涟波电流测试器是专为各式电解电容之耐久性(高温负荷)试验而设计之精密测试器。
Chroma 11802系列可程序高频交流测试器是数字控制的高频交流电源平台，结合不同的模块，可提供高频高压或高频大电流的测试方式。
同厂商产品
电容器是储存电量和电能（电势能）的元件，在两个导体间夹一层不导电的绝缘介质，就构成了一个基本电容器，不同种类的绝缘介质，决定了电容器的容量及承受电压能力。
TH300-Cur 多通道微电流测试解决方案|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司
TH300-Cur 多通道微电流测试解决方案
测量分辨率 61/2 位 · 电流测量 电流测量 · 量程 精度 / 分辨率
产品简介
1. 测试电流范围较广，从10A级别到mA、μA、nA级别甚至是pA、fA级别这样的超小电流，寻找测试设备时无法选择同一个品牌的仪器而烦恼。
核心参数
• 测量分辨率：61/2 位
• 电流测量：电流测量
• 量程：精度 / 分辨率
• 电流输入：三轴 BNC
• 接口：接口
• 通讯接口：USB DEVICE
• 精度保证：23 ℃ ±5 ℃ ， 30%-80%RH
• 20pA：±(1%+5fA) / 0.1fA
• 200pA：±(0.5%+5fA) / 0.1fA
功能与特点
2. 即使找到了符合范围的所有仪器，也无法解决测量精度问题。
3. 解决了测量精度问题，测量速度又不够。
4. 测量速度够了，又面临只能测试单个器件，无法提高测试效率。
5. 测试效率提高了，需要配套自动化设备进一步提高测试效率怎么办？
6. 解决了上述问题后，又需要解决测量结果实时记录及统计等问题。
图：6. 解决了上述问题后，又需要解决测量结果实时记录及统计等问题
那么，能否找到一个厂商，能够解决上面所有问题？
答案是有，常州同惠电子提供了电流测试的综合解决方案。
图：答案是有，常州同惠电子提供了电流测试的综合解决方案
从同惠电流测试产品线可以看出，单通道电流测试，同惠可以提供下面测试需求：
1. 电流从fA级别到10A级别，更大电流的测试可以通过数字功率计或者万用表加电流传感器来解决。
2. 测量精度从0.02%-2%级别，基本涵盖了大多数测试需求，甚至超小电流（fA级别）也不在话下。
3. 测量速度从40ms到1000000点/秒（1μs），基本解决了测量速度问题。
4. 所有机器均可配备HANDLER接口，并提供了SCPI或MODBUS协议，和自动化配套毫无压力。
6. 针对特殊应用需求，同惠可提供自动化一体式测试方案。
在需要测试多个器件或者回路的电流时，常见的解决方案是用数据采集器或者数据记录仪。

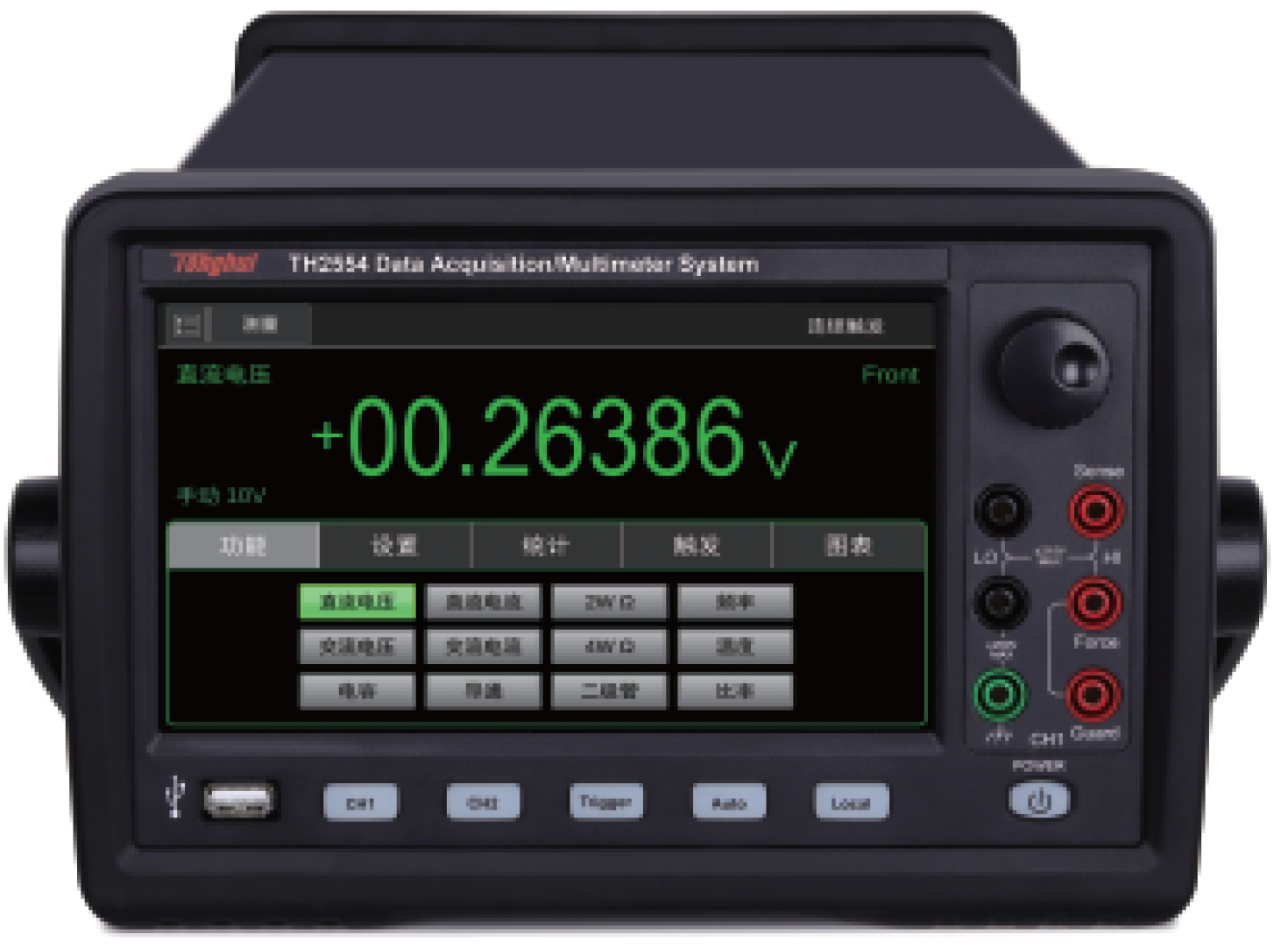

测试通道：≤160CH，采集电流需加电流传感器
板卡扫描速度：低速板卡：90通道/秒，高速板卡：800通道/秒
图：板卡扫描速度：低速板卡：90通道/秒，高速板卡：800通道/秒
数据采集器的优点是测试精度高，缺点是扫描速度慢。
数据记录仪的优点是扫描速度快，缺点是测量精度差。
无论是数据采集器还是数据记录仪，都无法解决μA级别以下的超小电流测试，比如测试如下产品时。
图：无论是数据采集器还是数据记录仪，都无法解决μA级别以下的超小电流测试，比如测试如下产品时
此类产品的特点是，回路电流特别小，基本都在nA、pA甚至是fA级别，要实现大批量、高速度、高精度测量，非常困难。
幸好，同惠提供了这类超小电流的快速测试方案：
多通道解决方案以TH2690系列飞安表技术为基础，保证了测试小电流的精度及采样速度；

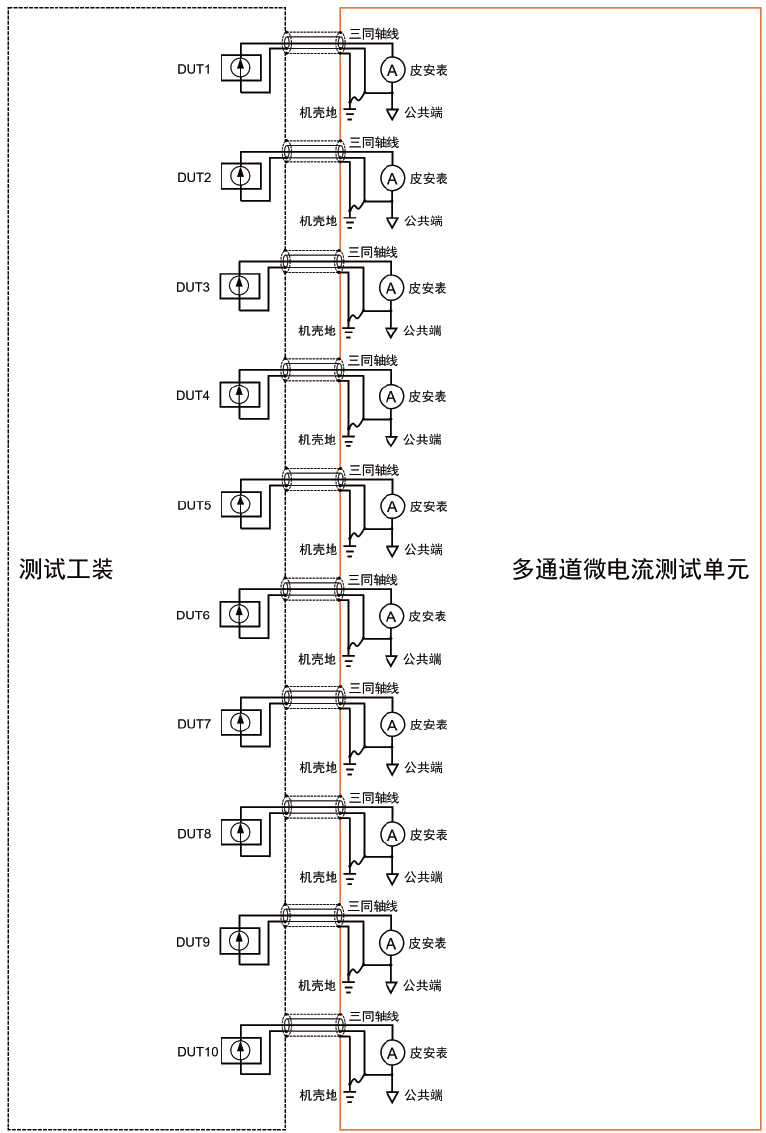

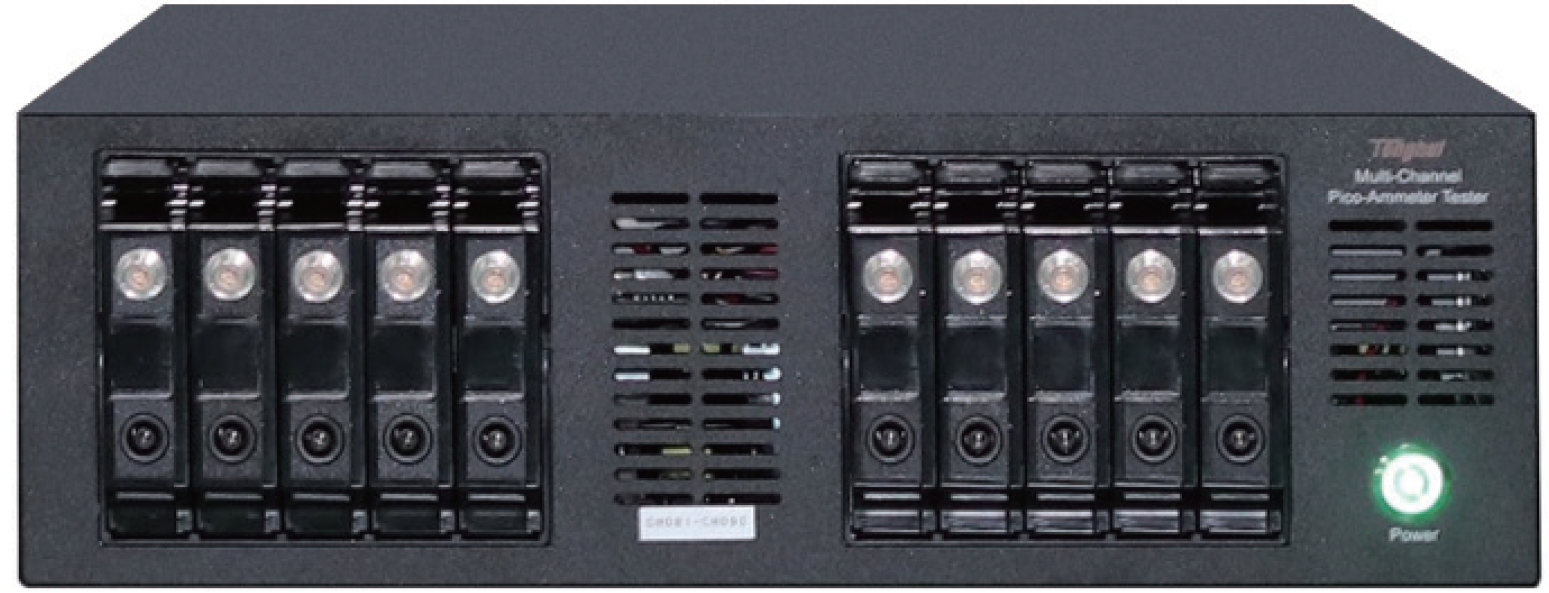

采用了模组式运行方式，一个模组支持10个通道的并行（同步）采样，保证了测试速度和效率；
图：采用了模组式运行方式，一个模组支持10个通道的并行（同步）采样，保证了测试速度和效率
模组间支持扩展，可根据需要扩展至200个通道甚至更多，保证了其扩展性；
数据采集用上位机来控制，可实时采样每个通道的测试结果并用数据、图形等方式显示，测试结果可实时显示合格与否，上位机软件提供了强大的数据分析及存储能力。

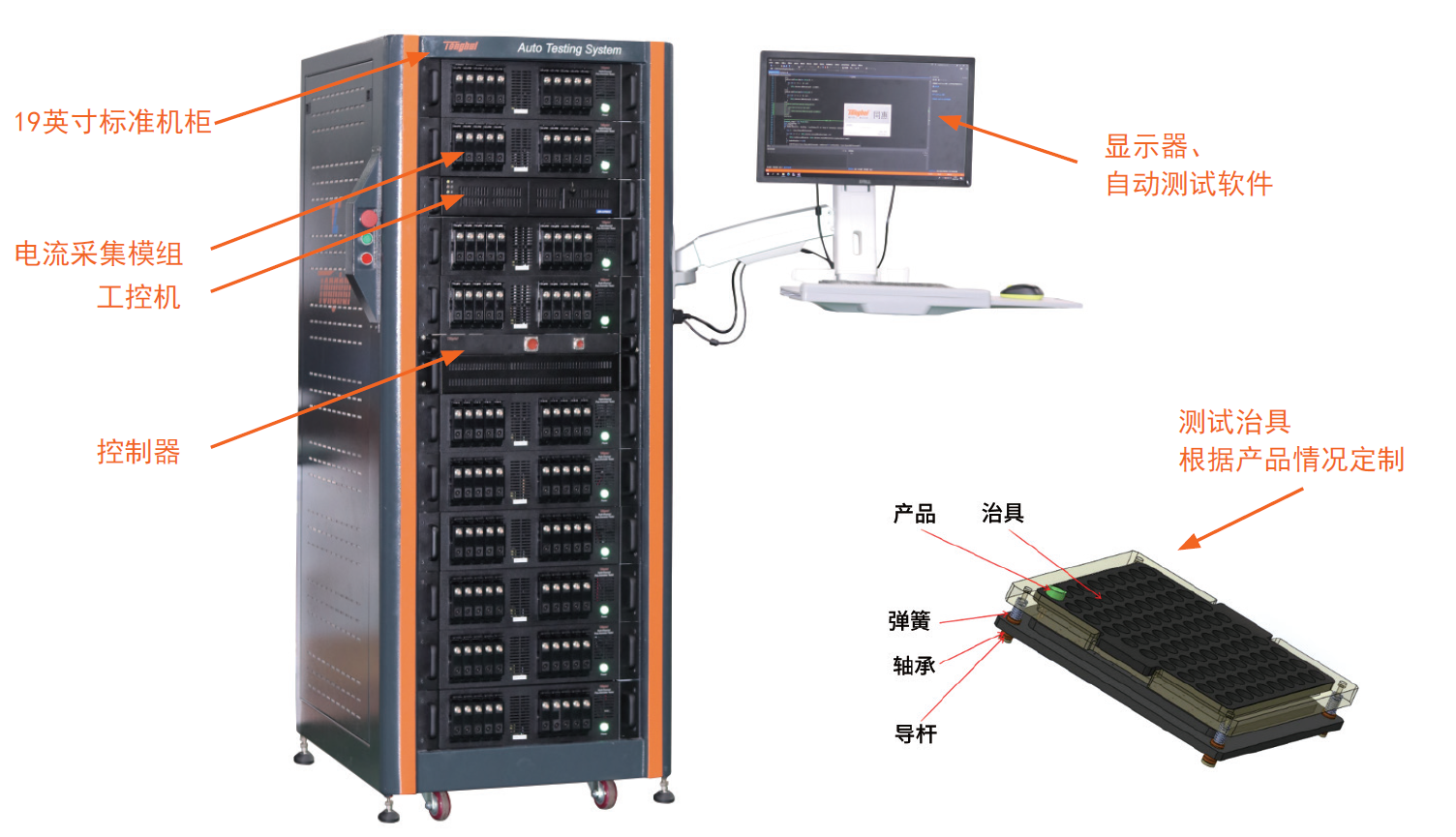

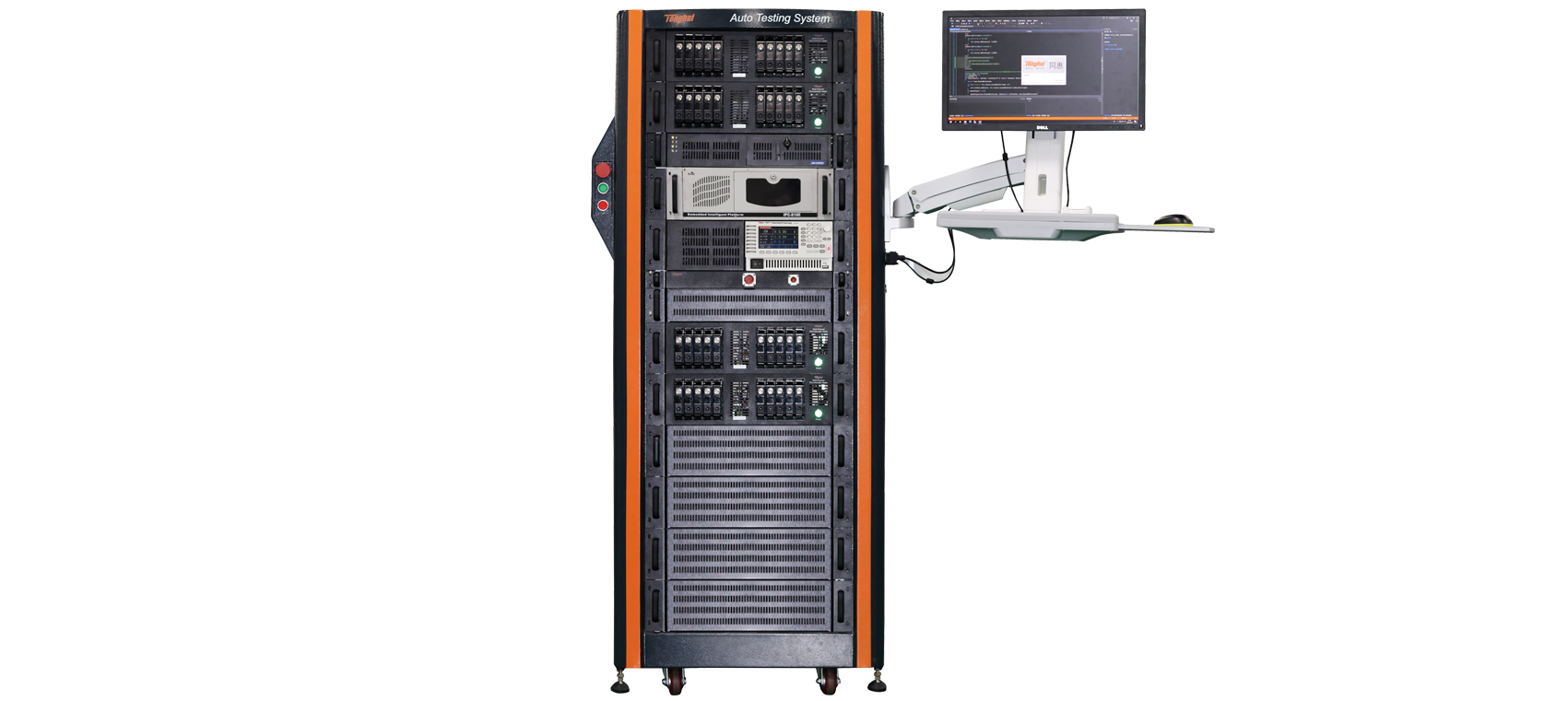

对于不同的产品，可根据需求提供测试工装或整套测试系统。
图：对于不同的产品，可根据需求提供测试工装或整套测试系统
图：对于不同的产品，可根据需求提供测试工装或整套测试系统
TH300系列多通道电流测试系统作为一套多通道、自动化的测试系统，其准确性、稳定性也是测试系统的重点，良好的硬件基础是测试系统检测的核心，良好的软件系统决
定了测试系统应用水平，良好的人机交互给使用人员带来便利。
测试系统的稳定性能否将设备管理人员的维护量降到最低？
测试系统的扩展性能否为以后平台升级预留接口？
平台升级能否充分利用现有资源，节约建设成本？
这些问题成为都是客户急需解决的问题，TH300系列多通道电流测试系统从软硬件设计及方案设计角度予以充分解决。
系统总体设计上采用国际先进的技术，功能完善、系统先进、安全稳定、拓展性强。
电流采集模块通过合理的技术方式实现了高速及准确的电流采样；
软件系统提供了人性化的人机交互界面，使用者操作便捷。
TH300系列多通道电流测试系统有如下特点：
电流监测模块提供了行业领先的0.1fA电流测量分辨率，实现了微电流的精确测量。

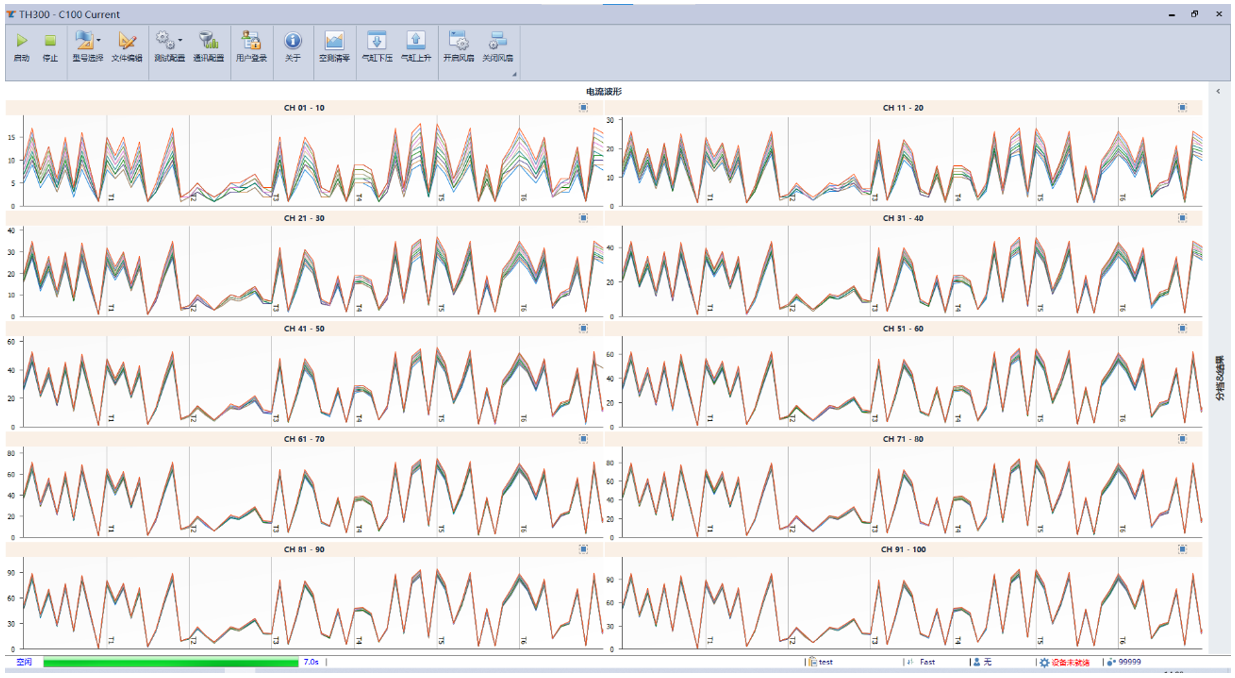

通过同惠配套的测试软件，可实现所有通道电流实时显示，便于操作人员查看电流变化趋势。
图：通过同惠配套的测试软件，可实现所有通道电流实时显示，便于操作人员查看电流变化趋势

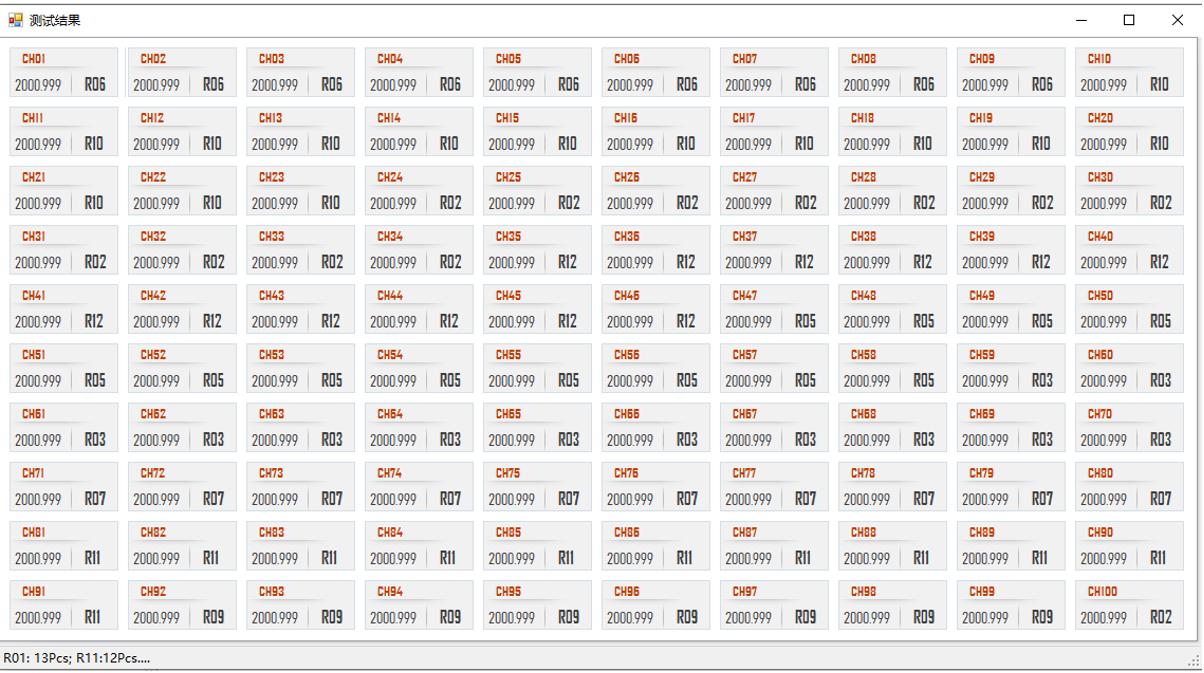

测试系统配套软件可以对测试结果进行判定，如果电流超出设置的上下限则显示判定失败。
同时可根据需求设置分档功能，每个合格产品自动显示档号。
图：同时可根据需求设置分档功能，每个合格产品自动显示档号

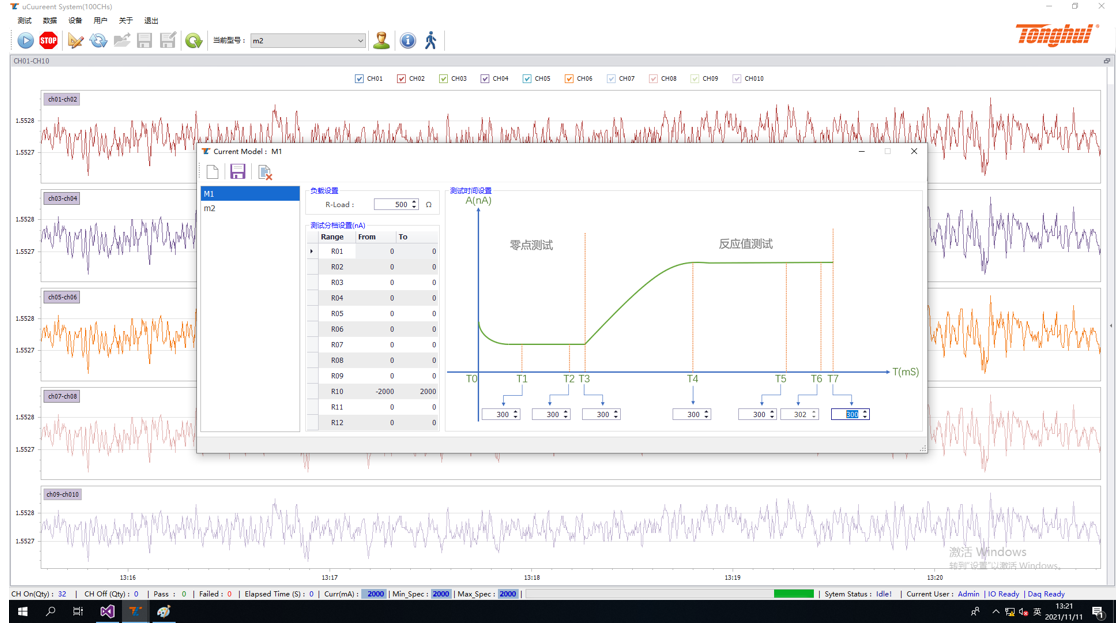

测试参数中的时间节点将在此页面内设置，可设置参数有（时间节点，分选值，零点合格值，数据存储间隔等
图：测试参数中的时间节点将在此页面内设置，可设置参数有（时间节点，分选值，零点合格值，数据存储间隔等
测试完成后所有采集点位通过Excel格式存储。

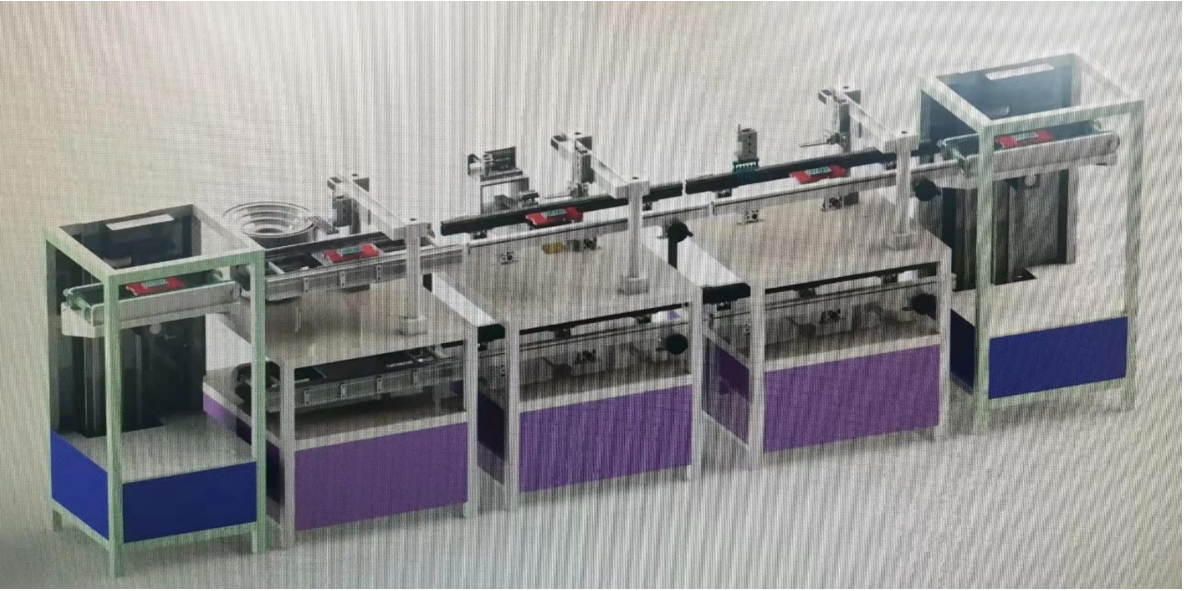

同惠可根据需求，完成一体化自动测试线设计，如下图：
图：同惠可根据需求，完成一体化自动测试线设计，如下图：
该线体分为自动上料、测试、分析、收料等部分，全部自动化。
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH300-Cur 多通道微电流测试解决方案 详细指标页
onetest仪器资源库 · 同惠电子 TH300-Cur 多通道微电流测试解决方案
同惠电子 · 常州同惠电子股份有限公司
TH300-Cur 多通道微电流测试解决方案 · 详细指标
测量分辨率 61/2 位 · 电流测量 电流测量 · 量程 精度 / 分辨率
产品简介
1. 测试电流范围较广，从10A级别到mA、μA、nA级别甚至是pA、fA级别这样的超小电流，寻找测试设备时无法选择同一个品牌的仪器而烦恼。
2. 即使找到了符合范围的所有仪器，也无法解决测量精度问题。
本页按官方规格资料分组收录 TH300-Cur 多通道微电流测试解决方案 的全部关键技术指标；产品定位、特性与应用场景请见 TH300-Cur 产品介绍页。
技术指标
频率与时钟
• 校准周期：1 年
测量范围与精度
• 测量分辨率：61/2 位
• 量程：精度 / 分辨率
• 精度保证：23 ℃ ±5 ℃ ， 30%-80%RH
输出与驱动
• 电流测量：电流测量
• 电流输入：三轴 BNC
接口与通信
• 接口：接口
• 通讯接口：USB DEVICE
通用规格
• 环境温度与湿度：环境温度与湿度
• 使用温湿度：0°C - 45°C，30 % - 80 %，无冷凝
• 存放温湿度：-20°C - 60°C ， 10 % - 90 % ，无冷凝
• 预热时间：1 小时
• 环境温度变化：自校准后小于 ±3 ℃
其他参数
• 20pA：±(1%+5fA) / 0.1fA
• 200pA：±(0.5%+5fA) / 0.1fA
• 2nA：±(0.2%+50fA) / 1fA
• 20nA：±(0.2%+3pA) / 10fA
• 200nA：±(0.2%+5pA) / 100fA
• 2μA：±(0.1%+50pA) / 1pA
• 20μA：±(0.05%+500pA) / 10pA
• 200μA：±(0.05%+5nA) / 100pA
• 2mA：±(0.05%+50nA) / 1nA
• 20mA：±(0.05%+500nA) / 10nA
• 测试端子：测试端子
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
