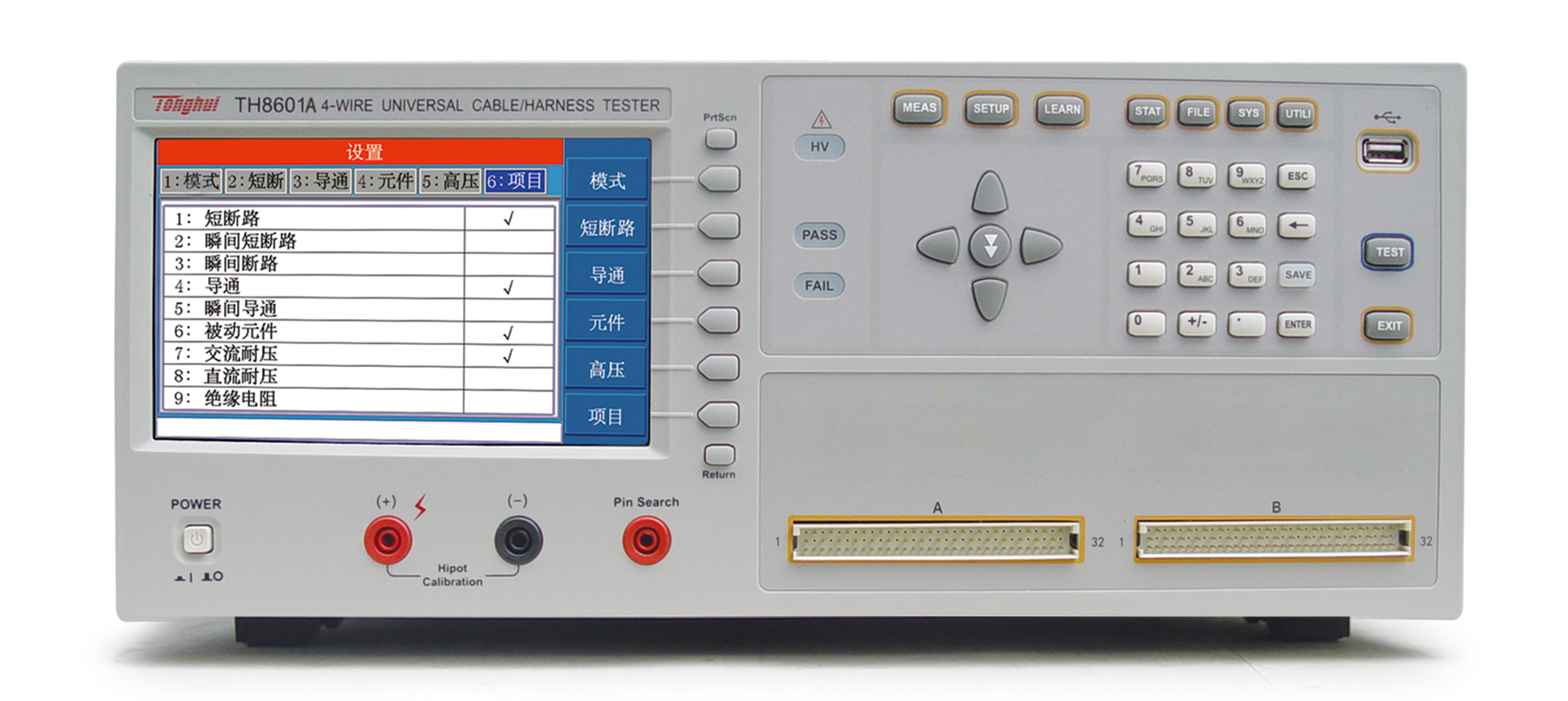

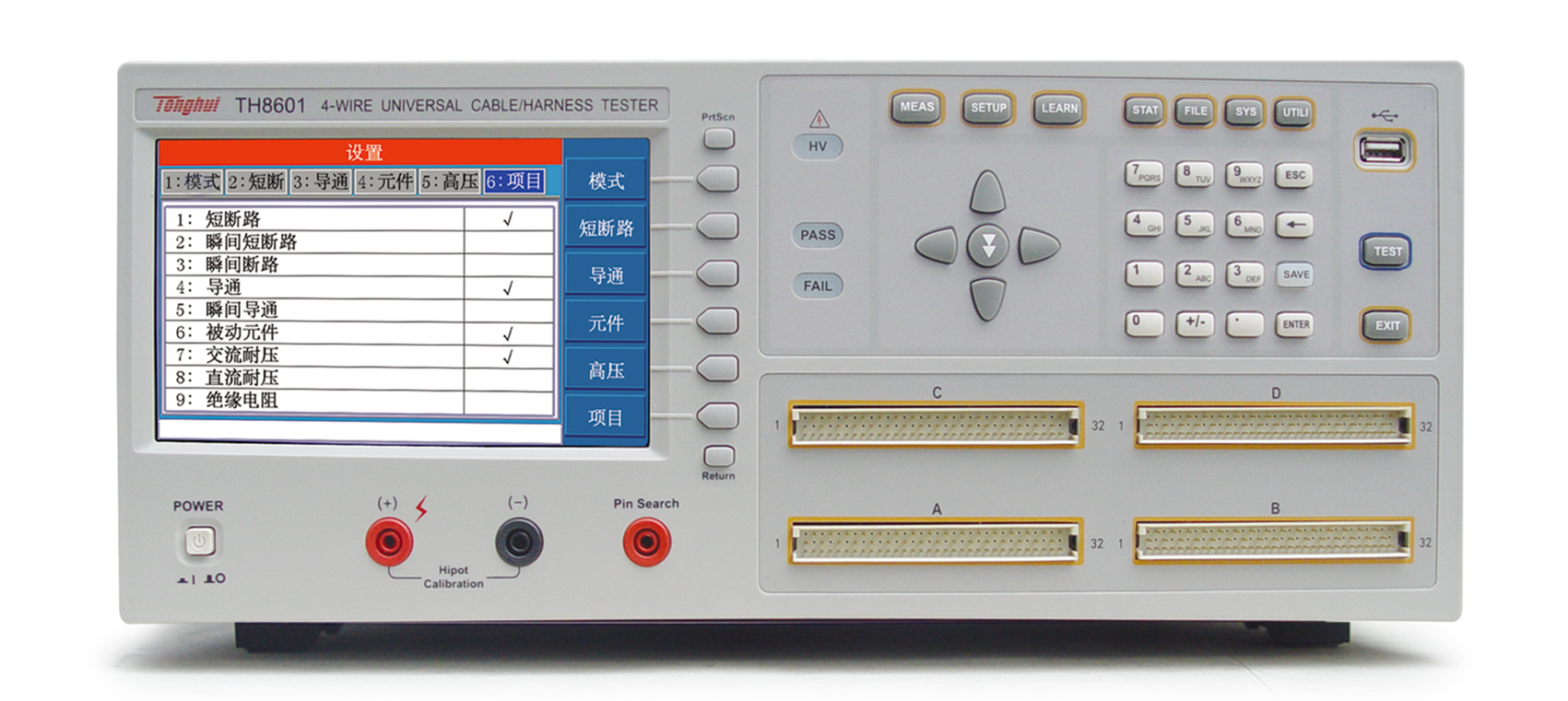

TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线材综合参数测试系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。
TH8601系列四端线材综合测试仪是专用于各种线缆，线束和排线品质及连接可靠性检验的多功能，自动化的线材综合参数测试系统。该系统提供可编程的恒流恒压源以及高压源，测试项目涵盖了导通，被动元件（电感，电阻，电容，二极管），交直流耐压，绝缘电阻各种高低压参数。
- «
- 1
- »
TH615-1280-2W 模块化线束线缆综合测试系统|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

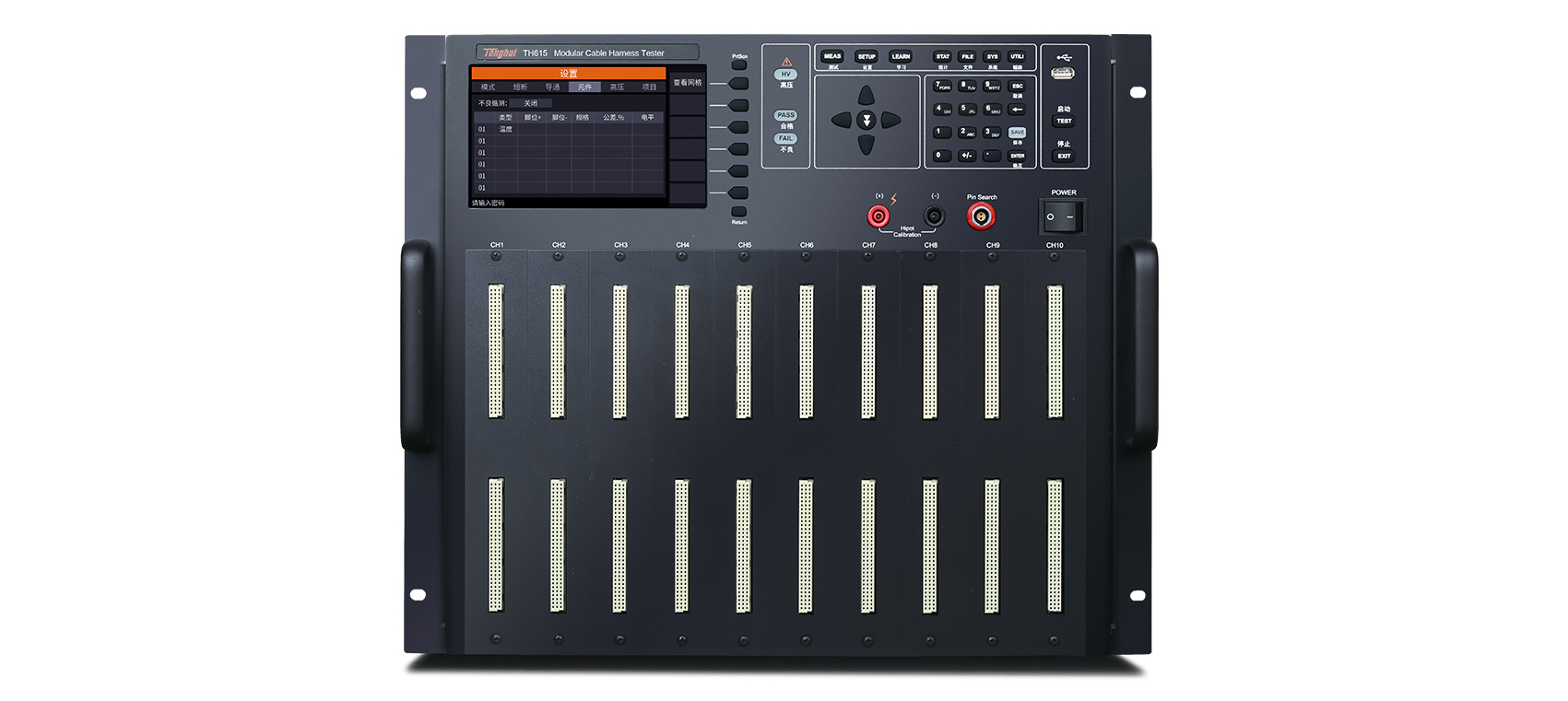

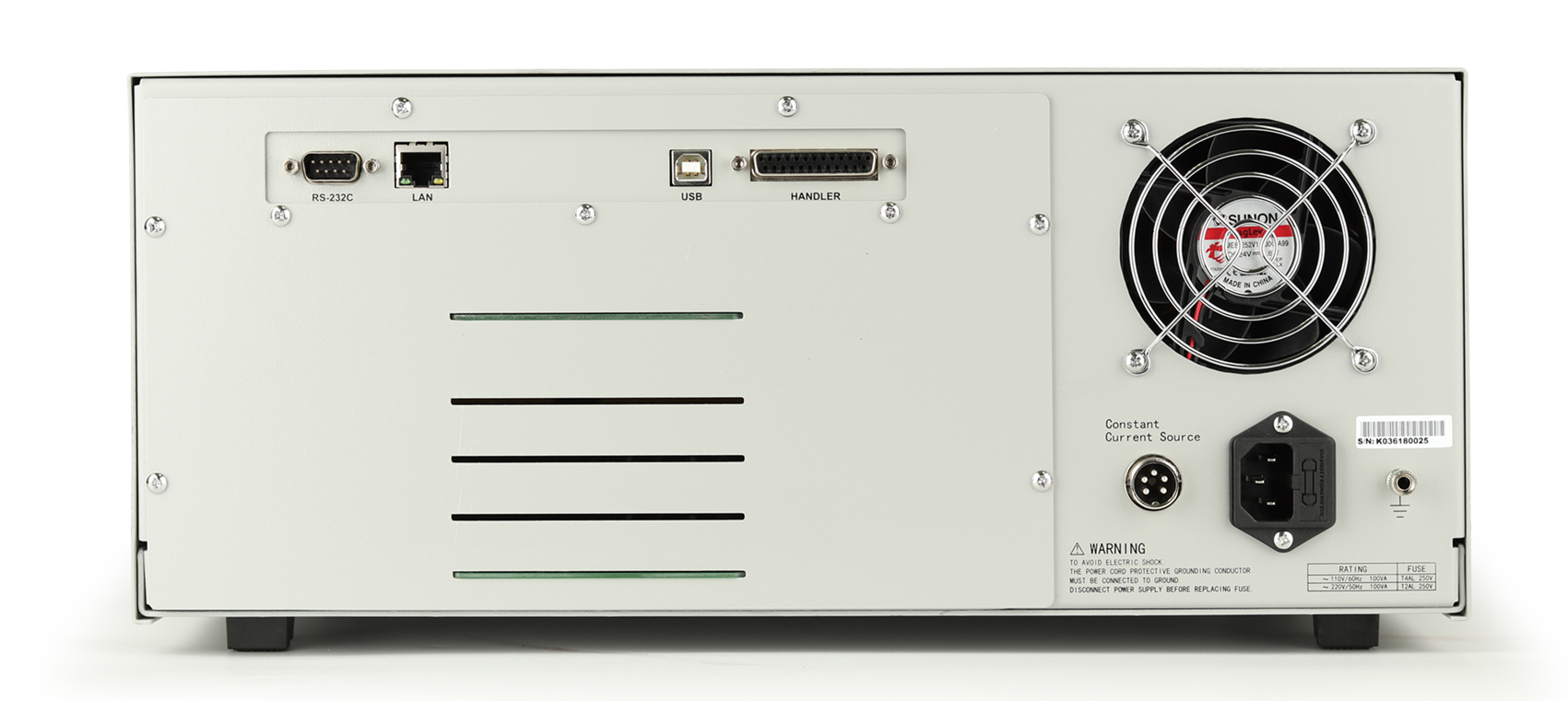

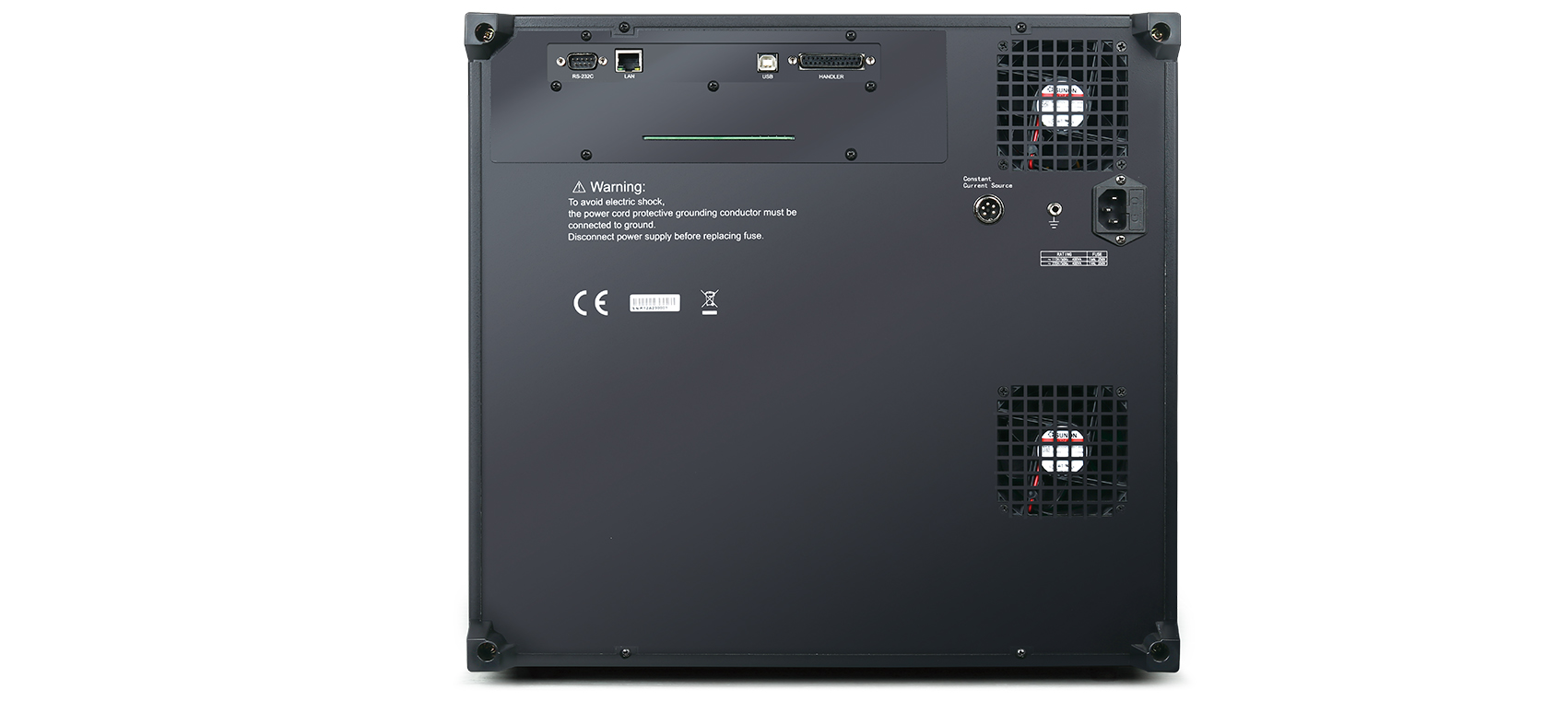

TH615-1280-2W 模块化线束线缆综合测试系统
显示器 7 寸 TFT LCD 真彩显示器， 800X480 … · 范围 50Hz - 100kHz · 精度 0.02%
产品简介
TH6XX模块化线束线缆综合测试系统是同惠电子在多年线材测试研发与用户使用经验基础上，采用最新技术设计的新一代线材测试仪。
核心参数
• 显示器：7 寸 TFT LCD 真彩显示器， 800X480 分辨率， 16 位色
• 测试信号源 / 交流信号源 / 频率 / 范围：50Hz - 100kHz
• 测试信号源 / 交流信号源 / 频率 / 精度：0.02%
• 测试信号源 / 交流信号源 / 幅度 / 范围：1Vrms
• 测试信号源 / 交流信号源 / 幅度 / 精度：10%
• 测试信号源 / 可编程直流源 / 电压源 / 范围：0.1V - 5V
• 测试信号源 / 可编程直流源 / 电压源 / 精度：±（2% 设定值 + 0.1% 满度）
• 测试信号源 / 可编程直流源 / 电流源 / 范围：1-20mA 、 100mA 、 1A
• 测试信号源 / 可编程直流源 / 电流源 / 精度：±（2% 设定值 + 0.1% 满度）
功能与特点
TH6XX系列四线制测量通道数为64-1280CH。导通测试的范围低至10μΩ、耐压测试高达AC3000V/DC4000V。
TH6XX系列尤其适用于新能源汽车电池FPC、集成母排焊接电阻CCS、汽车PDU、高压线缆、线束品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。
1. ms级高速短断路测试判断（专利号：201210021127.2）
短断路测试是线束线缆测试仪最常用的基本测量功能，短断路测试速率的大小反映了线束测试效率的高低。
鉴于本系统最多测试通道数可达数千路，因此，短断路测试速度将严重影响仪器测试效率。本系统创新研发二分法短断路测量专利技术，使短断路测试不再成为测试效率提升的瓶颈。
2. 1A恒流、四线式测量，确保焊接电阻 精确测量
焊接点、铆接点、紧固件等接触类电阻，通常为mΩ甚至μΩ级别，常规线束测试采用的恒压法或者小电流恒流法难以达到理想的测量分辨率和测试精度。
TH6XX系列产品凭借公司多年微弱信号测试技术积累，采用专有的μΩ级接触电阻测量技术，保证μΩ级别微小接触电阻测试稳定、可靠，重复性高：
a) 采用DC恒流测试方法，将恒流源电流提高至1A；
b) 采用四线式测量技术，有效消除测试引线电阻压降带来的测试误差；
c) 支持快速短路清零，最小测试分辨率稳定可达1μΩ
d) 在微小电阻测试时，测试连接系统存在数μV至数十μV的金属接触热电势，且该热电势随系统和外界环境温度不断变化。因此，消除热电势影响成为系统稳定测量的主要因素。本系统可快速、可靠地消除接触热电势的影响，保证μΩ级接触电阻的稳定测量。
被测线束系统往往包含热敏电阻（NTC）元件，测试NTC元件需同时测试阻值和温度，并在特定温度下判断NTC电阻处于用户设定的上下限范围内。
TH6XX系列将恒定电压施加在被测NTC电阻两端，分别采样电压和电流，最后计算出NTC电阻值。同时，系统根据内置温度传感器测量得到当前温度T0，在客户提供的R-T表中，获得T0环境下NTC对应的上下极限，自动判断是否合格。
仪器支持NTC一键设定。
4. 高低压分离，范围更宽、精度更高的绝缘电阻测试（专利号：202310166151.3）
线束测试时，涉及短断路、导通、元器件、交流阻抗、耐压、绝缘等参数的测试，不同参数测量技术不同，各种高低压、交直流信号相互干扰，将严重影响通道间绝缘性能并降低绝缘测试稳定性及测试范围。
TH6XX采用高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决了通道间相互干扰的关键技术难题，将仪器自身绝缘阻抗提高到100GΩ，从而使绝缘电阻测试范围达到了10GΩ以上。
5. 多种高压测量技术，保证系统高效测试（专利号：201810815965.4）
TH6XX系列产品内置二分法、一对其他、所有对地、自动测试及相邻脚位测试多种高压测试方法，在保证测试结果准确的情况下，极大的提升测试效率。
在线束系统、电池焊点等生产测试时，测试点数量规模庞大，多达几百乃至数千个测试点，测试线连接发生故障时，故障排除将是非常艰巨的任务。由于测试频繁，测试线、工装、模具等与被测件的测试点会产生接触不良状况，一旦出现接触不良，器件参数、耐压绝缘等不良品可能会被判定为合格，尤其在自动测试过程中，若无实时测试线接触检查，一旦出现上述接触不良情况，会产生批量产品误判，从而造成重大产品质量事故。
TH6XX系列产品配置了实时高效的硬件测试线接触检查功能，可将测试线接触不良导致的隐患提前排除，保障系统可靠测试、提高用户测试效率。
典型应用
• 无源器件：电容、电感，电阻，二极管，电容极性
• 交流耐压、直流耐压、绝缘电阻
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH615-1280-2W 模块化线束线缆综合测试系统 详细指标页
onetest仪器资源库 · 同惠电子 TH615-1280-2W 模块化线束线缆综合测试系统
同惠电子 · 常州同惠电子股份有限公司
TH615-1280-2W 模块化线束线缆综合测试系统 · 详细指标
显示器 7 寸 TFT LCD 真彩显示器， 800X480 … · 范围 50Hz - 100kHz · 精度 0.02%
产品简介
TH6XX模块化线束线缆综合测试系统是同惠电子在多年线材测试研发与用户使用经验基础上，采用最新技术设计的新一代线材测试仪。
TH6XX系列四线制测量通道数为64-1280CH。导通测试的范围低至10μΩ、耐压测试高达AC3000V/DC4000V。
本页按官方规格资料分组收录 TH615-1280-2W 模块化线束线缆综合测试系统 的全部关键技术指标；产品定位、特性与应用场景请见 TH615-1280-2W 产品介绍页。
技术指标
频率与时钟
• 测试信号源 / 交流信号源 / 频率 / 范围：50Hz - 100kHz
• 测试信号源 / 交流信号源 / 频率 / 精度：0.02%
测量范围与精度
• 测试信号源 / 交流信号源 / 幅度 / 范围：1Vrms
• 测试信号源 / 交流信号源 / 幅度 / 精度：10%
• 测试信号源 / 可编程直流源 / 电压源 / 范围：0.1V - 5V
• 测试信号源 / 可编程直流源 / 电压源 / 精度：±（2% 设定值 + 0.1% 满度）
• 测试信号源 / 可编程直流源 / 电流源 / 范围：1-20mA 、 100mA 、 1A
• 测试信号源 / 可编程直流源 / 电流源 / 精度：±（2% 设定值 + 0.1% 满度）
• 测试信号源 / 可编程高压源 / 直流 / 范围：50V - 1500V 50V - 1500V 50V - 3000V 50V - 4000V
• 测试信号源 / 可编程高压源 / 直流 / 精度：±（1% 设定值 + 0.5% 满度）
• 测试信号源 / 可编程高压源 / 交流 / 范围：50V - 1000V 50V - 1000V 50V - 2000V 50V - 3000V
• 测试信号源 / 可编程高压源 / 交流 / 精度：±（1% 设定值 + 0.5% 满度）
• 电容测量 / 范围：10pF-1000 μF
• 电容测量 / 精度 / 100pF - 220pF：±（10% 读值 +0.5% 满度）
• 电容测量 / 精度 / 220pF - 6.8nF：±（5% 读值 +0.3% 满度）
• 电容测量 / 精度 / 6.8nF - 330nF：±（5% 读值 +0.3% 满度）
• 电容测量 / 精度 / 330nF - 1.5uF：±（5% 读值 +1% 满度）
• 电容测量 / 精度 / 1.5uF - 33uF：±（5% 读值 +0.5% 满度）
• 电容测量 / 精度 / 33uF - 1000uF：±（5% 读值 +0.3% 满度）
• 电阻测试 / 范围：10 μΩ -10MΩ
• 电阻测试 / 精度 / 焊接：10 μΩ -10mΩ ，量程： 10mΩ ， ±（1% 读值 +0.05% 量程）
• 电阻测试 / 精度 / 导通：10mΩ - 1kΩ ，量程： 1 Ω 、 10 Ω 、 100 Ω 、 1kΩ ， ±（1% 读值 +0.05% 量程）
• 电阻测试 / 精度 / 直流：1kΩ - 10MΩ ， 量程： 10kΩ 、 100kΩ 、 1MΩ 、 10MΩ ， ±（1% 读值 +0.05% 量程）
• 断短路测试 / 范围：1kΩ -50kΩ
• 断短路测试 / 精度：10%
• 二极管测试 / 精度：±（5% 读值 +1% 满度）
• 绝缘电阻 / 范围：1MΩ -10GΩ
• 绝缘电阻 / 精度：1MΩ -100MΩ ±(3% 读值 +0.1% 满度)
• 绝缘电阻 / 精度：100MΩ -10GΩ ±(7% 读值 +2% 满度)
• 直流漏电流 / 范围：1 μA-5mA
• 直流漏电流 / 精度：量程： 5.5uA 、 55uA 、 0.55mA 、 1.1mA 、 5mA ， ±（5% 读值 + 0.04% 满度）
• 交流漏电流 / 范围：10UA-5mA
• 交流漏电流 / 精度：量程： 55uA 、 0.55mA 、 5mA ， ±（10% 读值 + 0.1% 满度）
输出与驱动
• 二极管测试 / 电压：0-10V
接口与通信
• HANDLER 接口：8 路输出，提供几十种信号自定义 8 路输入，提供启动，停止，调档 (最多 30 个档案) 等信号
通用规格
• 显示器：7 寸 TFT LCD 真彩显示器， 800X480 分辨率， 16 位色
• 重量：约 35kg 约 60kg
其他参数
• 两线/四线：两线 四线
• 最大测试点：2560
• 最多可用模块：20
• 测试速度：与测试通道有关，具体参考说明书
• 断短路测试 / 速度：640 点 /150s 640 点 /0.1s 640 点 /0.1s 640 点 /0.1s
• 接触检查：仅限 4 线模式
• 体积（mm）（W × H × D）：483x396x535 483x660x535
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
