TH7210 可编程交直流电源
额定功率 1000VA · 范围 1.0-300.0V · 分辨率 0.1V
产品简介
TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
核心参数
• AC 输出参数 / 额定功率：1000VA
• AC 输出参数 / 输出电压 / 范围：1.0-300.0V
• AC 输出参数 / 输出电压 / 分辨率：0.1V
• AC 输出参数 / 输出电压 / 精确度：±(设置电压的 0.3%+0.6V)
• AC 输出参数 / 输出频率 / 范围：1Hz- 1000Hz
• AC 输出参数 / 输出频率 / 分辨率：0.01Hz （1.00-99.99Hz）； 0.1Hz （100.0-999.9Hz）
• AC 输出参数 / 最大电流 （RMS）：10.0A （LOW）； 5.0A （HIGH）
• AC 输出参数 / 最大瞬时电流：最大电流 （RMS） X4 （TYP）
• AC 输出参数 / 功率因数：0-1
功能与特点
交流电压真有效值（ Urms ）、电压直流分量（ Udc ）、 交流电压正峰值（ Upk+ ）、交流电压负峰值（ Upk- ）、 电流真有效值（ Irms ）、电流直流分量（ Idc ） 、
电流正峰值（ Ipk+ ）、电流负峰值（ Ipk- ） 、电压峰值因素
（ CFu ）、电流峰值因素（ CFi ）、有功功率（ P ）、总功功率（ S ）、无功功率（ Q ）、功率因素（ PF ）
A.多种源输出模式
TH7200系列作为一台多功能电源，其输出支持下面三种方式：
图：TH7200系列作为一台多功能电源，其输出支持下面三种方式：
B.多种输入方式，操作方便快捷

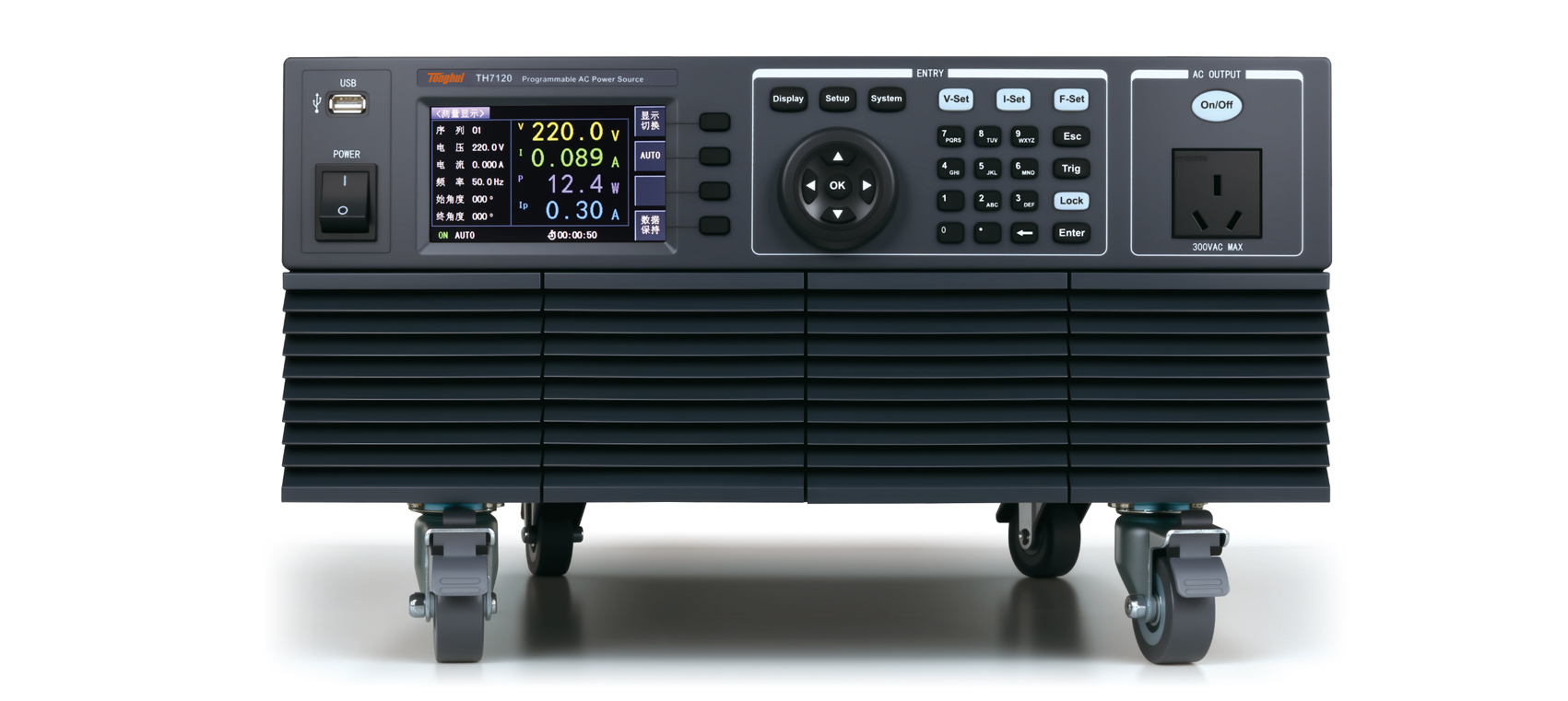

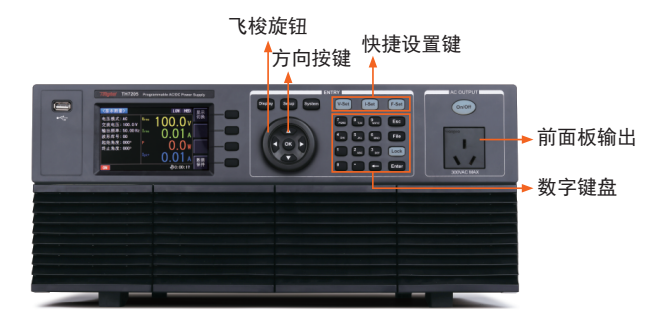

TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率。
图：TH7200系列前面板采用了数字键盘、飞梭旋钮及方向按键，操作方便灵活，特别是在步骤模式输入，可大大提高效率
C.多种操作及测量模式
TH7200系列支持三种基本模式，包括输出设置及测量
1）基本模式
基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式
图：基本模式下，仅作为单一输出模式，可选择交流输出、直流输出、交直流输出模式

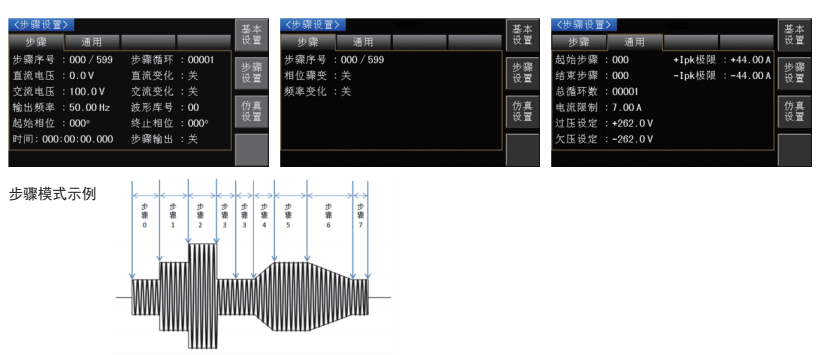

2）步骤模式
在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行。
图：在此模式下，通过设置多达600个步骤的不同的步骤，步骤时间、循环次数等均可设置，并可将多个步骤顺序运行

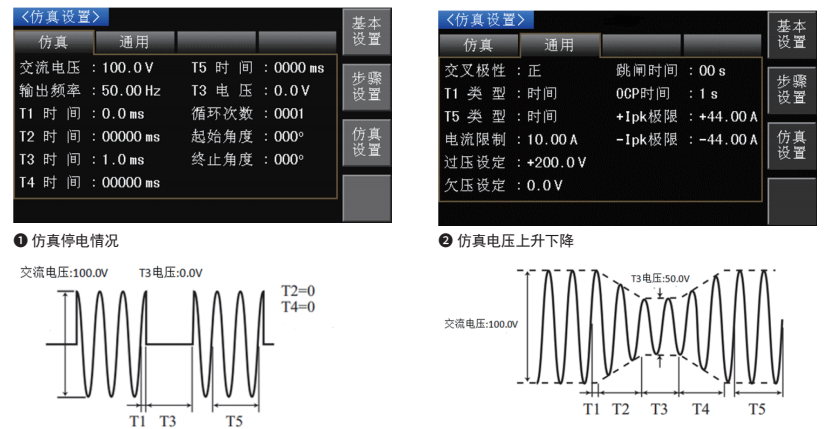

3）仿真模式
仿真模式适用于模拟电源异常，类似列表模式，但比步骤模式简单，若要更复杂的波形，请选择步骤模式。
只能输出交流，仿真异常情况如停电、电压上升、电压下降等。
图：只能输出交流，仿真异常情况如停电、电压上升、电压下降等
D.强大的波形库
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。
TH7200除了作为源输出之外，在输出的同时，可进行测量。

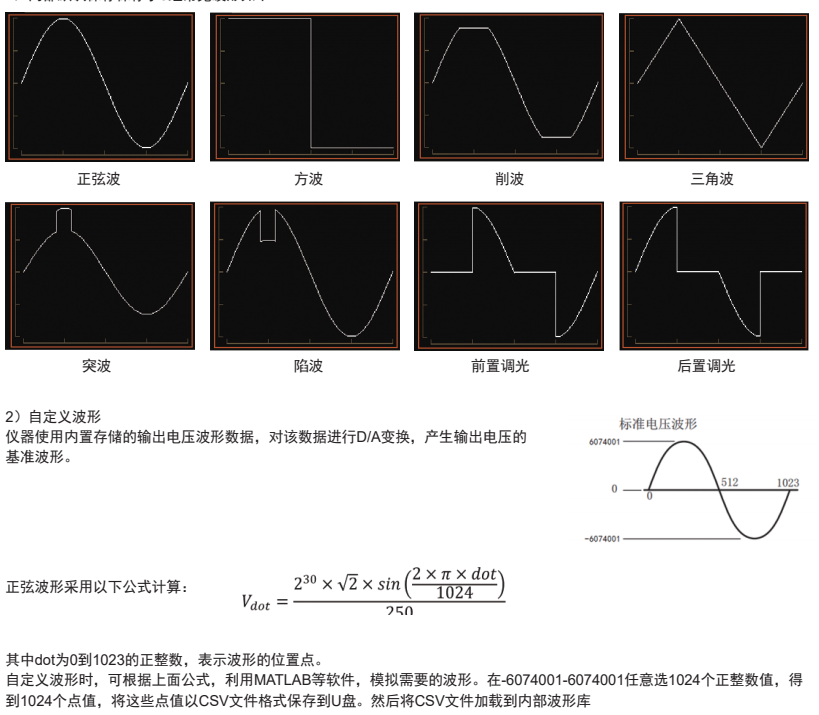

1）内部默认保存保存了8组常见波形如下：
图：1）内部默认保存保存了8组常见波形如下：

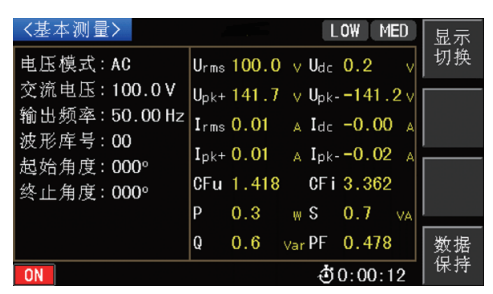

E.多达14种测量参数
TH7200内置了强大的波形库以供调用，内部可存储多达64组波形。

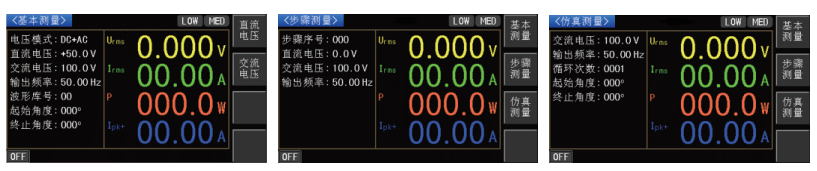

TH7200除了作为源输出之外，在输出的同时，可进行测量。
图：TH7200除了作为源输出之外，在输出的同时，可进行测量
图：TH7200除了作为源输出之外，在输出的同时，可进行测量
F.多种保护功能
TH7200输出时，有多种保护功能，以保证输出安全性。

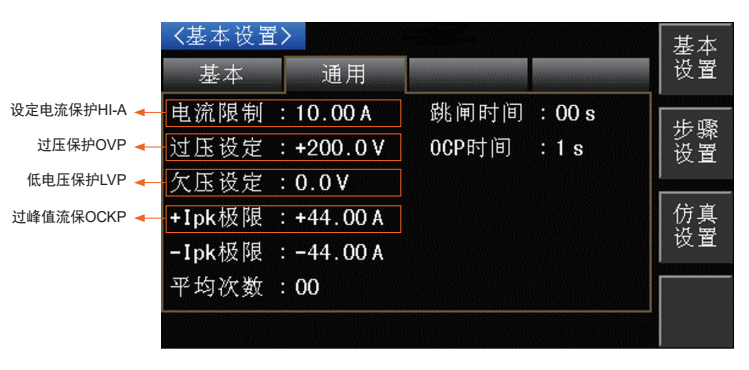

设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCKP）、过功率保护（OPP）、过温度保护（OTP）
图：设定电流保护（HI-A）、过压保护（OVP）、低电压保护（LVP）、过流保护（OCP）、过峰值流保护（OCK
典型应用
• 电机、变压器
• 电子生产设计
• 航天航空军工
• 网络通讯
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH7210 可编程交直流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH7210 可编程交直流电源
同惠电子 · 常州同惠电子股份有限公司
TH7210 可编程交直流电源 · 详细指标
额定功率 1000VA · 范围 1.0-300.0V · 分辨率 0.1V
产品简介
TH7200系列是一款高性能、高精度、多功能的单相可编程交/直流电源。该系列仪器在TH7100系列基础上经过多年来精心研制发展而来。通过对高速线性放大器和任意波形信号源进行组合，实现高精度可编程交/直流电源。
TH7200系列作为一台多功能电源，其输出支持下面三种方式：
本页按官方规格资料分组收录 TH7210 可编程交直流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH7210 产品介绍页。
技术指标
频率与时钟
• AC 输出参数 / 输出频率 / 范围：1Hz- 1000Hz
• AC 输出参数 / 输出频率 / 分辨率：0.01Hz （1.00-99.99Hz）； 0.1Hz （100.0-999.9Hz）
• 测量参数 / 频率 / 范围：1Hz- 1000Hz
• 测量参数 / 频率 / 分辨率：0.01Hz （1.00-99.99Hz）； 0.1Hz （100.0-999.9Hz）
测量范围与精度
• AC 输出参数 / 输出电压 / 范围：1.0-300.0V
• AC 输出参数 / 输出电压 / 分辨率：0.1V
• DC/AC+DC 输出参数 / 输出电压 / 范围：1.4-424.0V
• DC/AC+DC 输出参数 / 输出电压 / 分辨率：0.1V
• 测量参数 / 电压 / 范围：AC ： 0-300Vac ； DC ： -424-424V
• 测量参数 / 电压 / 分辨率：0.1V
• 测量参数 / 电流 / 范围（峰值）：44A
• 测量参数 / 电流 / 分辨率：0.01A
• 测量参数 / 功率 / 范围：0-1000W
• 测量参数 / 功率 / 分辨率：0.1W
• 测量参数 / 功率因素 / 分辨率：0.001
输出与驱动
• AC 输出参数 / 额定功率：1000VA
• AC 输出参数 / 输出电压 / 精确度：±(设置电压的 0.3%+0.6V)
• AC 输出参数 / 最大电流 （RMS）：10.0A （LOW）； 5.0A （HIGH）
• AC 输出参数 / 最大瞬时电流：最大电流 （RMS） X4 （TYP）
• AC 输出参数 / 功率因数：0-1
• DC/AC+DC 输出参数 / 额定功率：700W
• DC/AC+DC 输出参数 / 输出电压 / 精确度：±(设置电压的 0.05%+0.05V)LOW 量程； ±(设置电压的 0.05%+0.1V) HIGH 量程
• DC/AC+DC 输出参数 / 最大电流 （峰值）：7.0A （LOW） /3.5A （HIGH）
• DC/AC+DC 输出参数 / 最大瞬时电流：最大电流 (峰值)X3.6 （TYP）
• DC/AC+DC 输出参数 / 纹波噪声：≤0.15Vrms
• 其他输出参数 / 线性调整率：±0.1%
• 其他输出参数 / 负载调整率：±0.1V （LOW）； ±0.2V （HIGH）
• 其他输出参数 / 总谐波失真 （THD）：≤0.2%
• 其他输出参数 / 响应时间：30μS （TYP）
• 其他输出参数 / 能效：≥55%
• 测量参数 / 电压 / 精确度：±(读数的 1%+2 个字)
• 测量参数 / 电流 / 精确度 （RMS）：±（读数的 1%+2 个字）
• 测量参数 / 电流 / 精确度（峰值）：±（读数的 5%+2 个字）
• 测量参数 / 功率 / 精确度：±（读数的 1%+3 个字）
• 测量参数 / 功率因素 / 精确度：计算和显示到 3 位有效数字
通用规格
• 常规参数 / 显示器：4.3 英寸 TFT LCD ， 480×270
• 常规参数 / 存储：步骤： 600 步；波形库： 64 组
• 常规参数 / 保护：过设定电流保护 (HI-A) 、过压保护 (OVP) 、低电压保护 (LVP) 、过流保护 (OCP) 、过功率保护 (OPP) 、过温度保护 (OTP)
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
