同惠电子 · 常州同惠电子股份有限公司

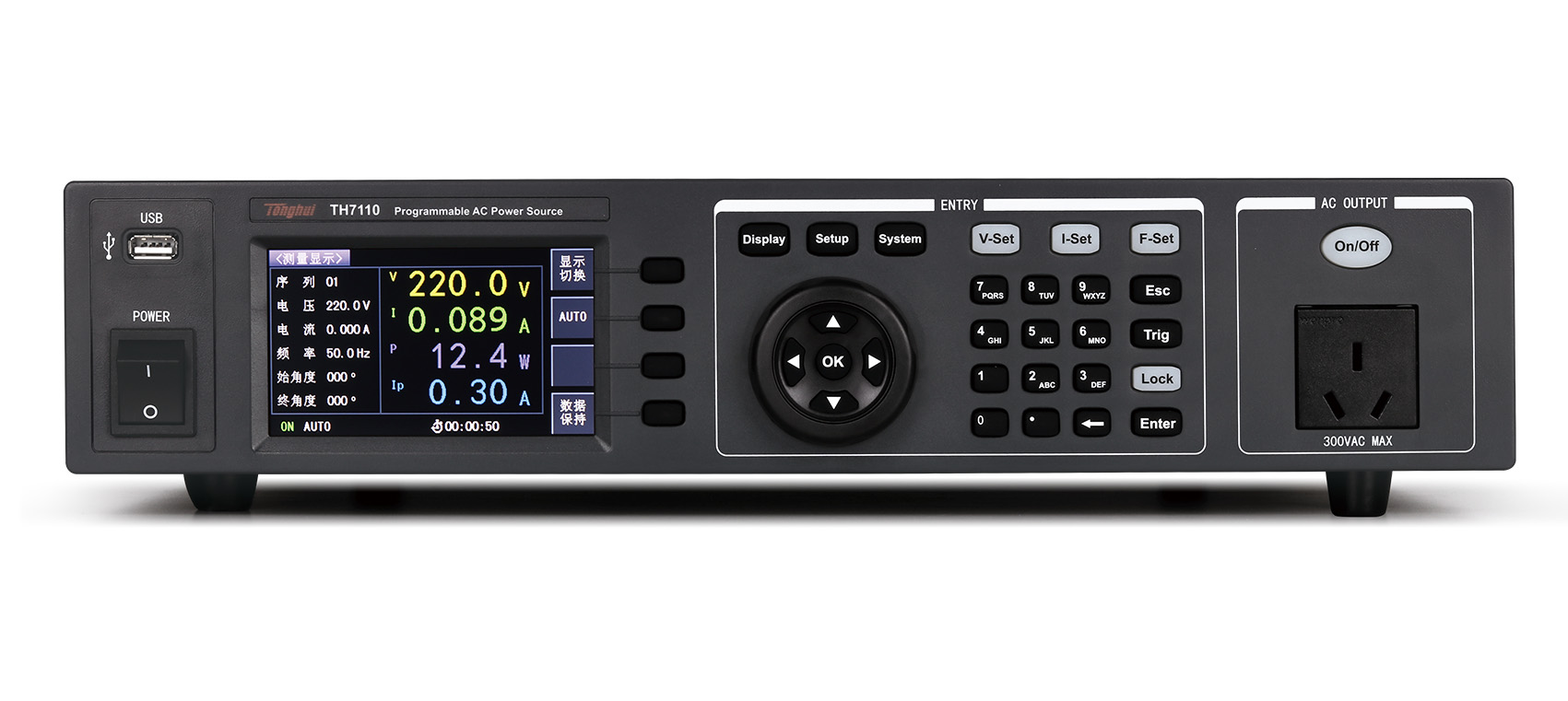

TH7110 可编程线性交流电源
额定功率 1000VA · 输出电压 0-300V · 输出频率 45.0Hz-500Hz
产品简介
TH7100 系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
核心参数
• 额定功率：1000VA
• 输出电压：0-300V
• 输出频率：45.0Hz-500Hz
• 最大电流 （RMS） / 0-150V：8.4A
• 最大电流 （RMS） / 0-300V：4.2A
• 最大峰值电流 / 0-150V：25.2A
• 最大峰值电流 / 0-300V：12.6A
• 电压：115/230Vac ±15％
• 频率：47 ～63Hz
功能与特点
TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。

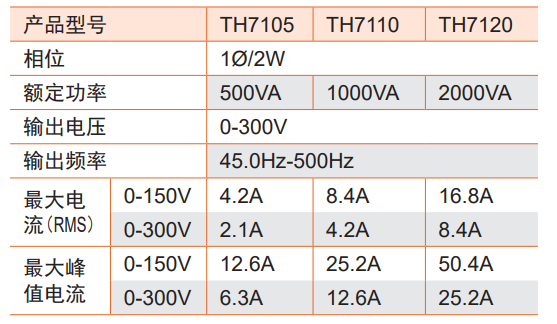

目前TH7100系列可编程交流电源可提供三个型号的选择:
图：目前TH7100系列可编程交流电源可提供三个型号的选择:

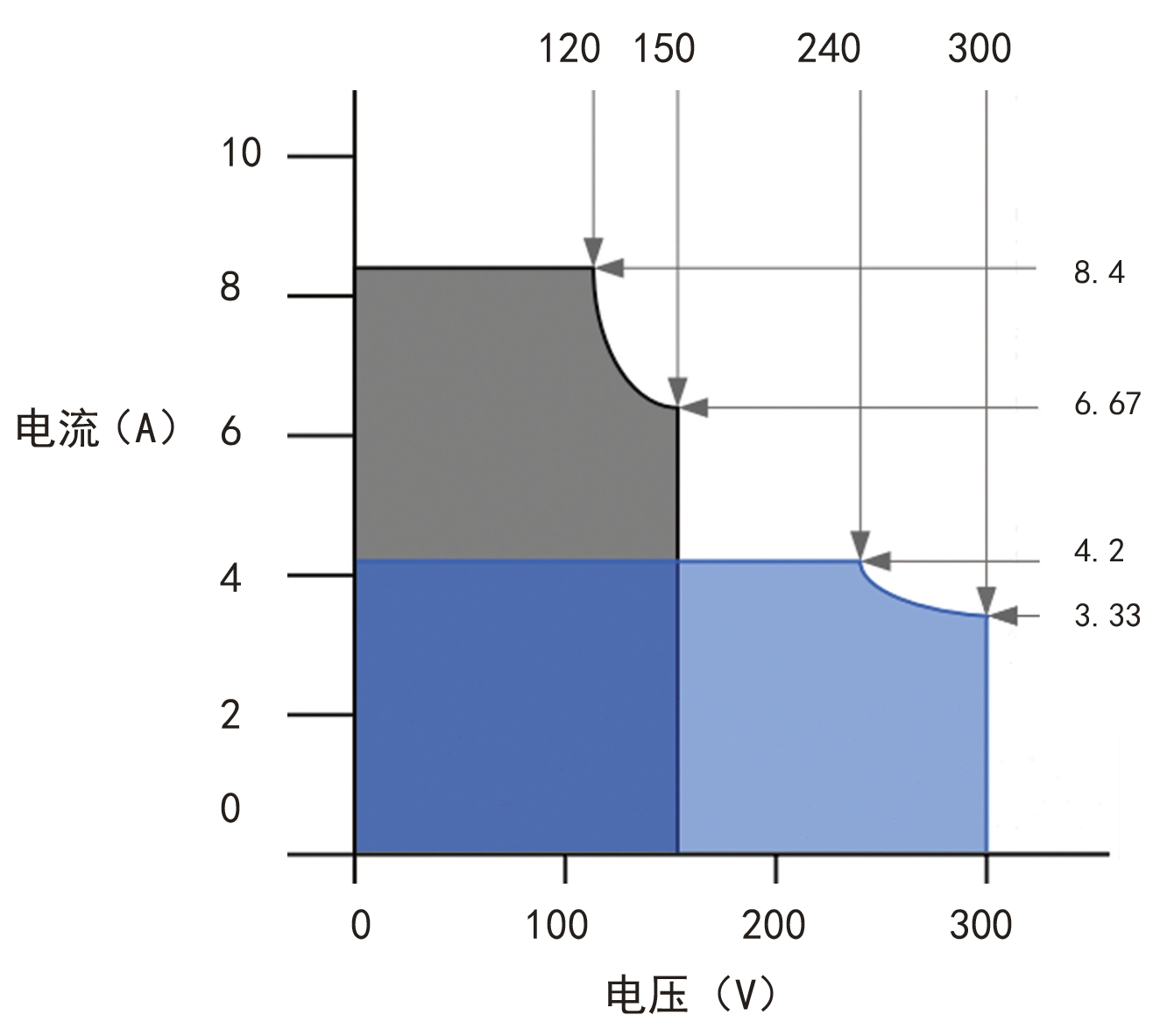

A. 输出操作区域（TH7105）
图：A. 输出操作区域（TH7105）

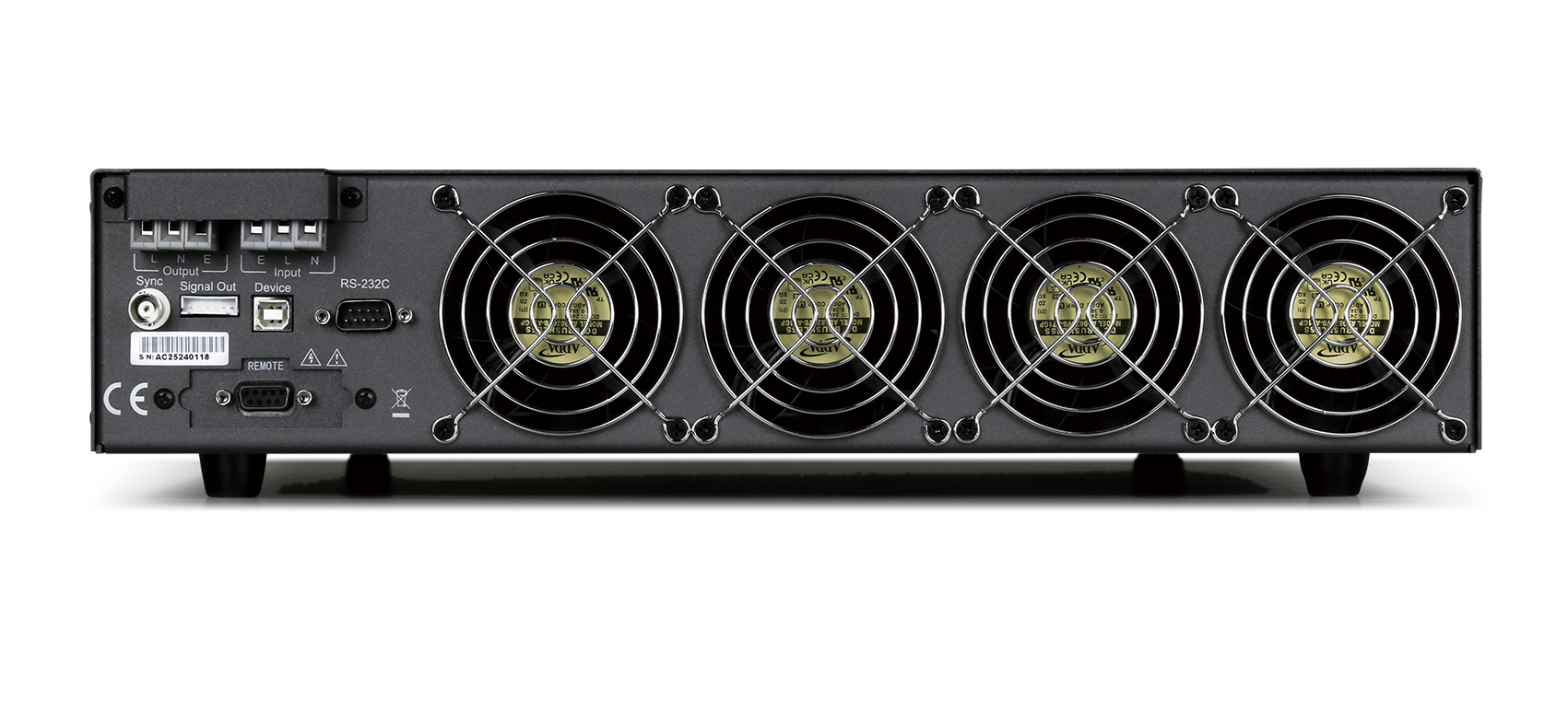

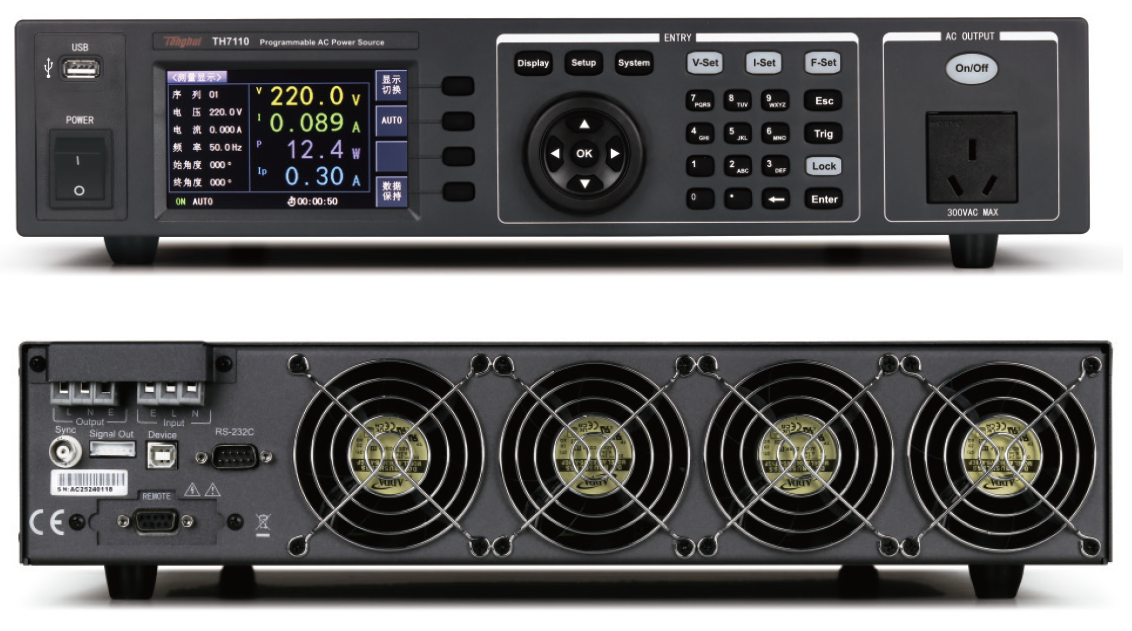

B. 超小体积（0.5、1kVA 2U高度，2kVA 4U 高度），前后面板输出
图：B. 超小体积（0.5、1kVA 2U高度，2kVA 4U 高度），前后面板输出

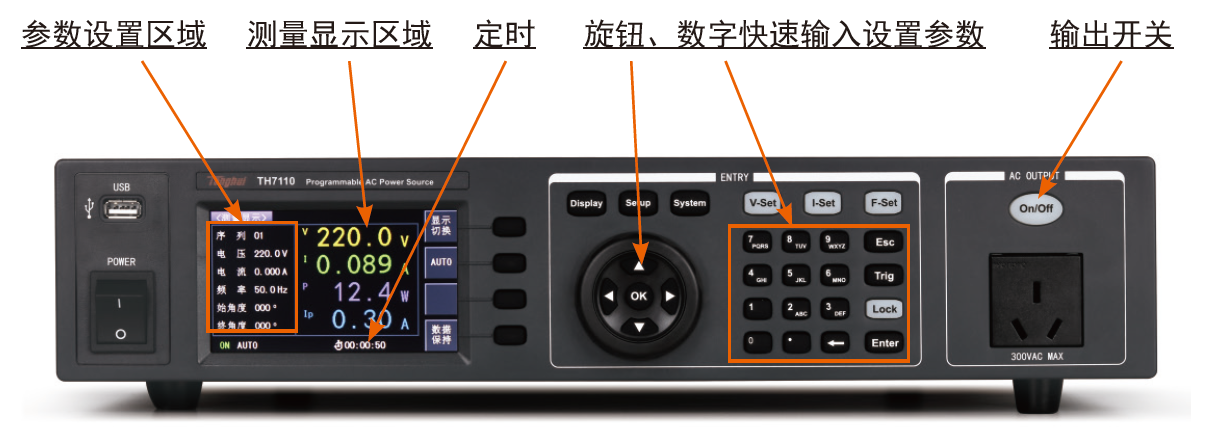

C. 操作灵活方便
图：C. 操作灵活方便
快速准确的输入设置参数，避免了电位器调节带来的效率低下和不精确问题，输出开关可控，可保护被测件和仪器本身。

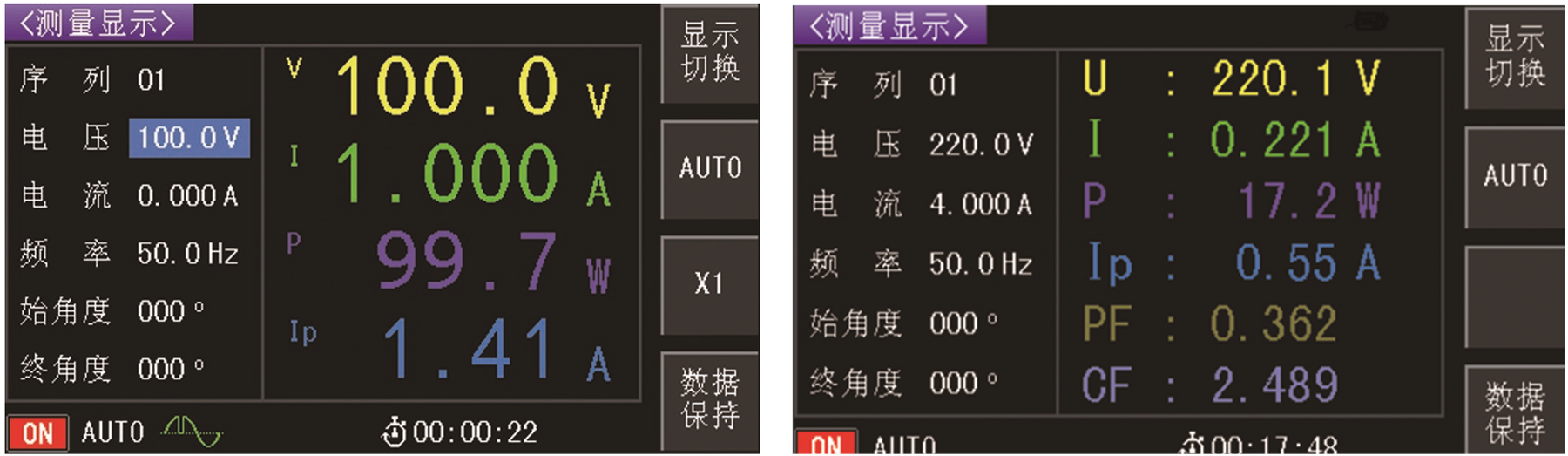

D. 强大的测量功能
测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF。
图：测量参数:电压U、电流I、功率P、峰值电流Ip、功率因数PF

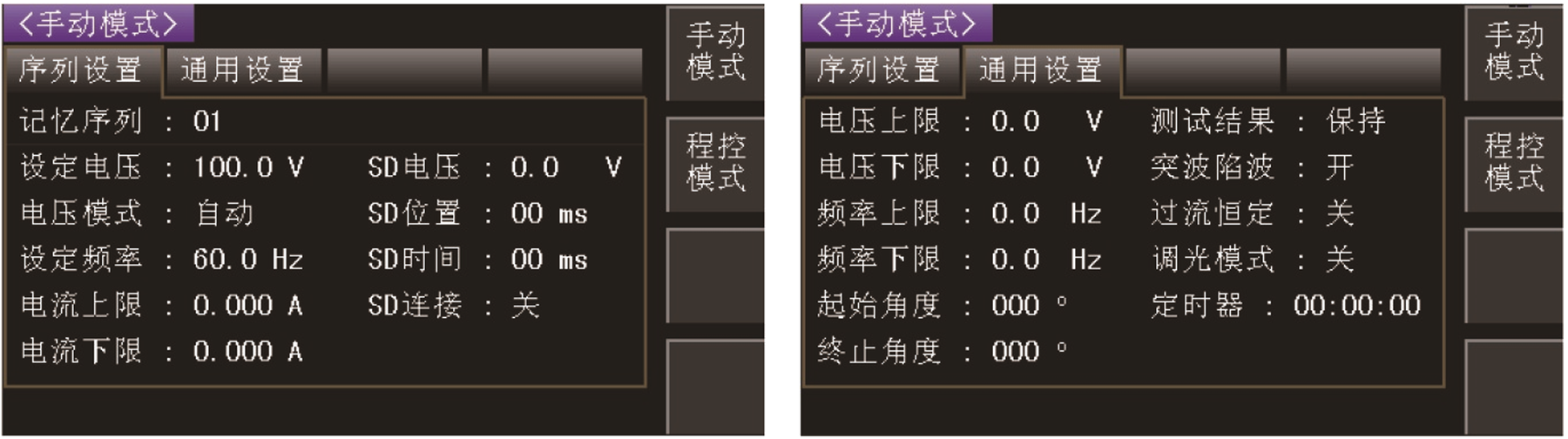

E. 手动模式
图：E. 手动模式
F. 程控模式
图：F. 程控模式

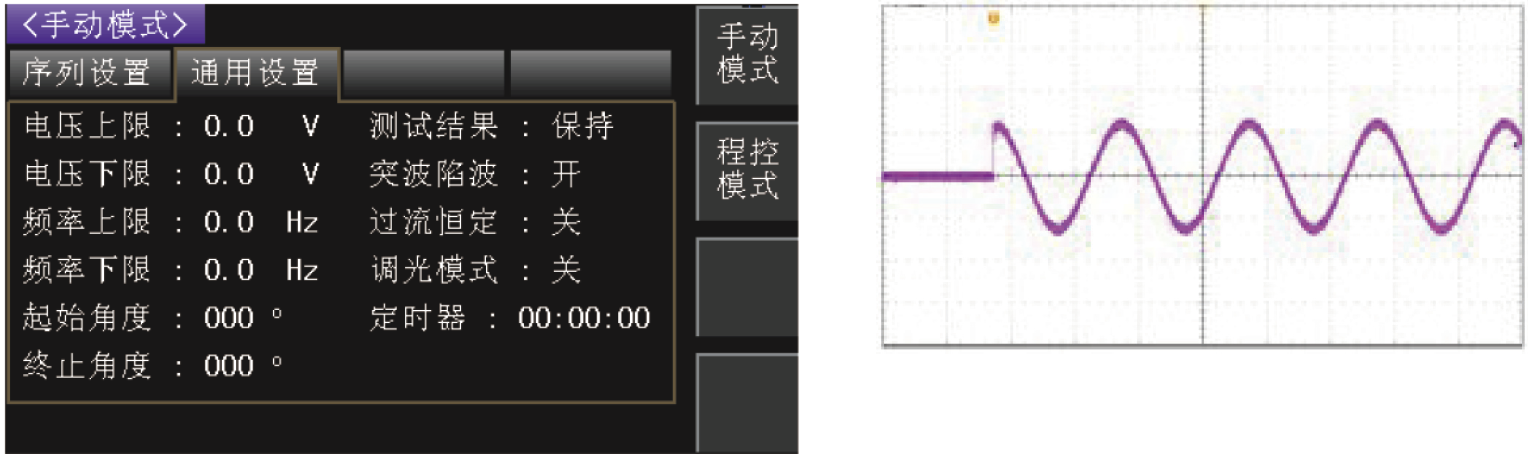

G. 可调相位角
图：G. 可调相位角
H. 定时输出功能

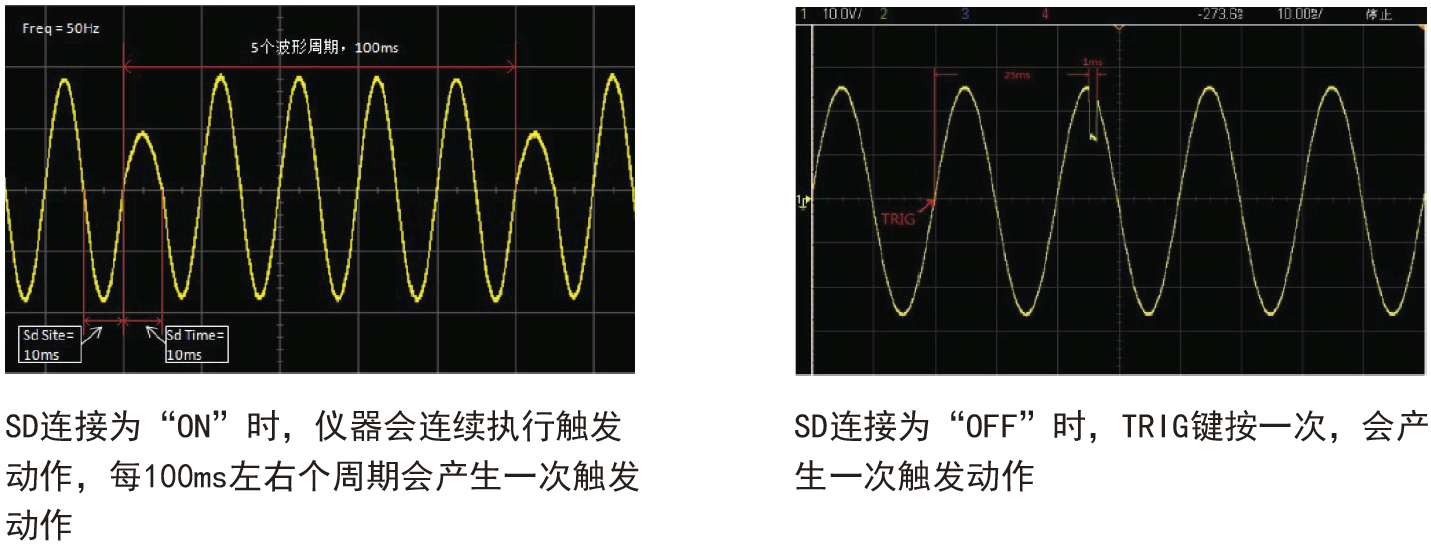

I. 突波陷波功能
假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms。
图：假设输出电压位100V,输出频率为50Hz，SD电压为50V，SD位置为20ms，SD时间为10ms

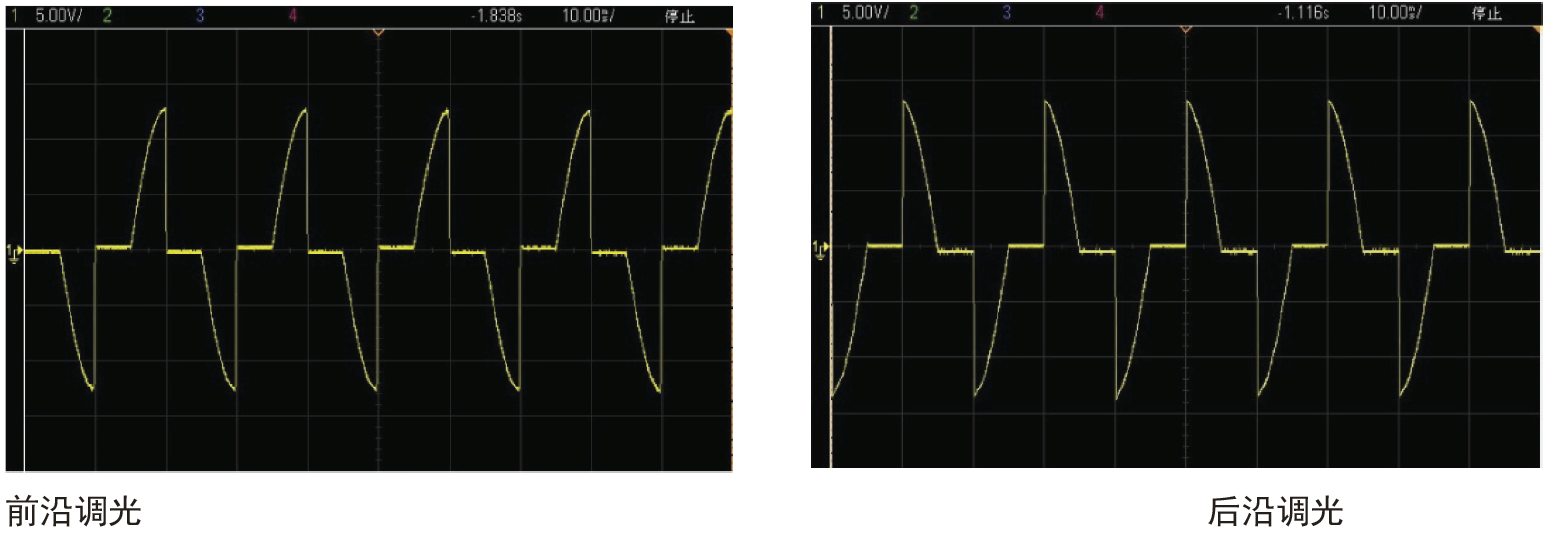

J. 调光功能
只能输出波形，不能显示测量结果。
图：只能输出波形，不能显示测量结果
模拟电灯、电机等产品调光和调速模式的实际状况，从中找出产品的缺陷。

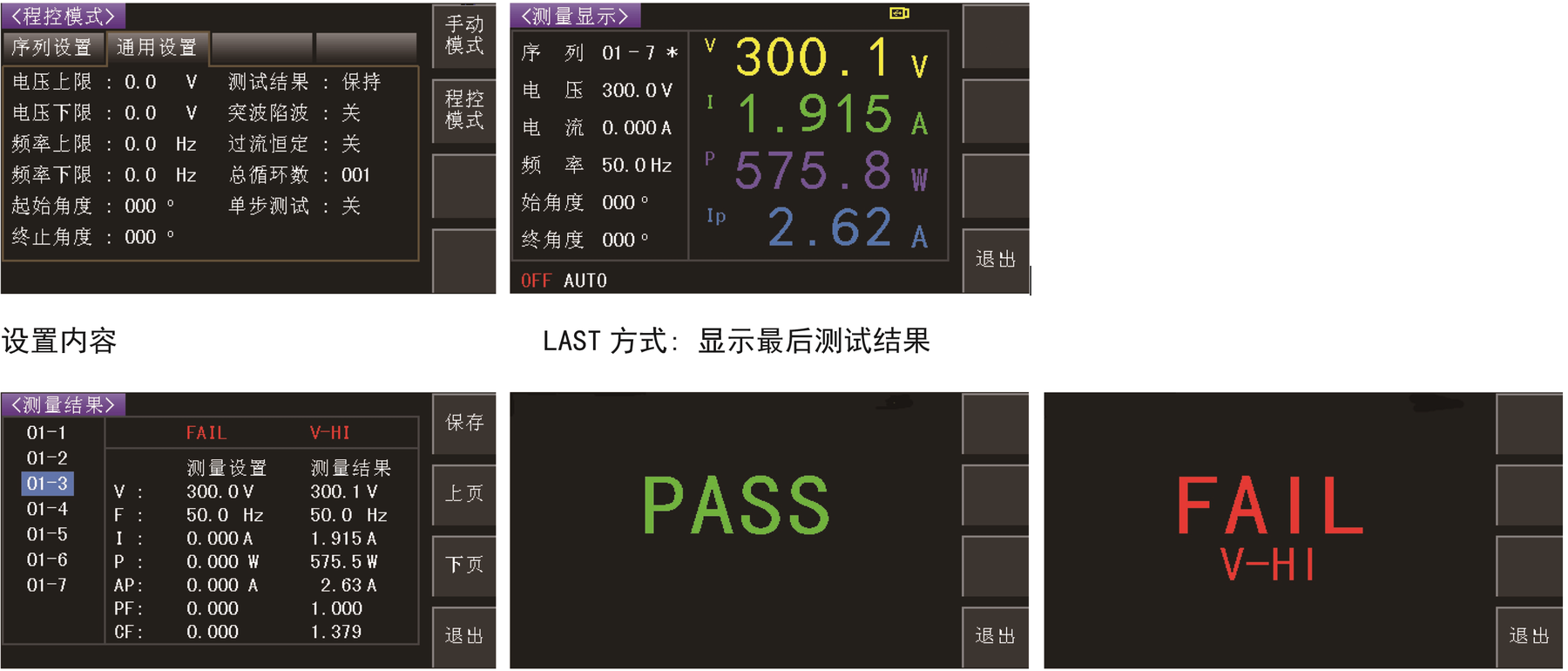

K. 分选及结果显示方式
可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果。
图：可对电压、电流、频率、功率等设置上下限，并将测试结果用不同的方式显示并输出测试结果

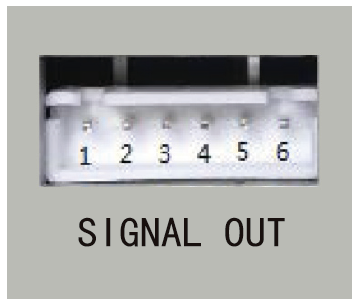

L. 遥控信号输出
图：L. 遥控信号输出

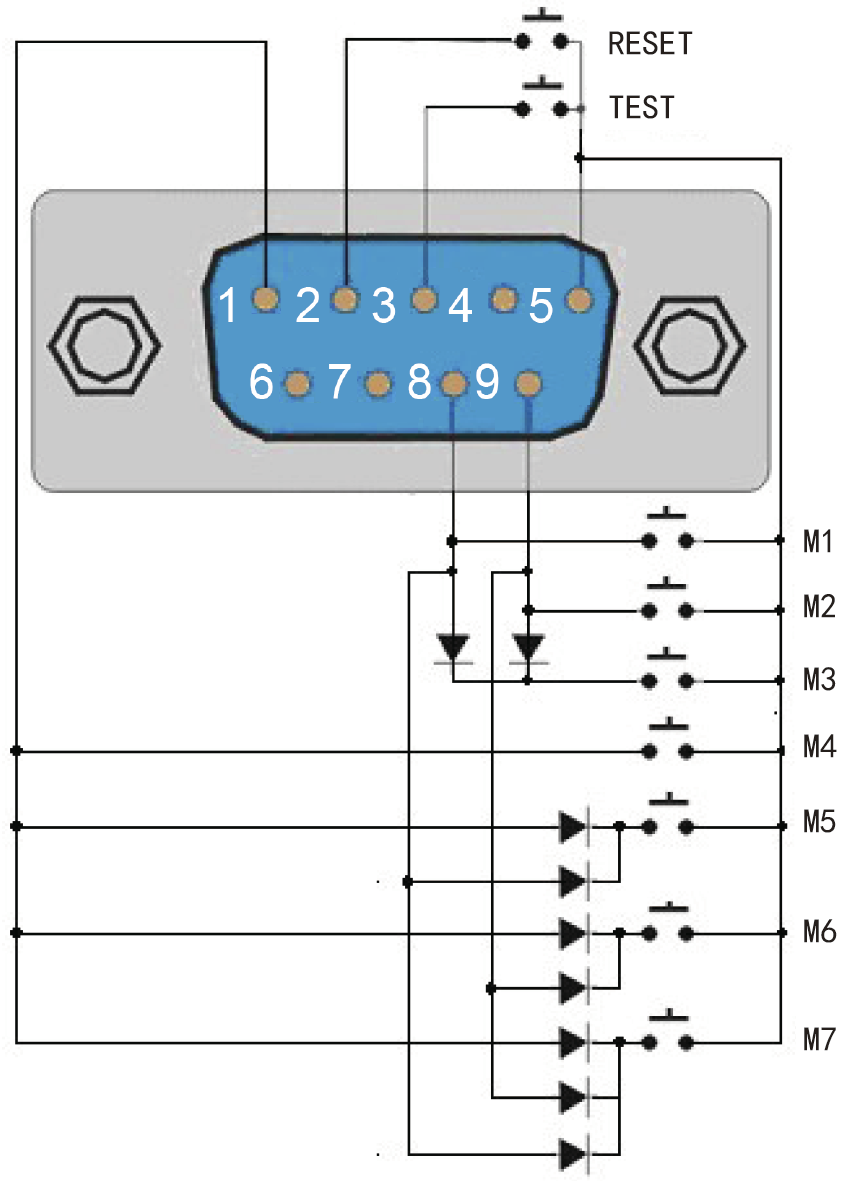

M. 远程遥控控制
图：M. 远程遥控控制
N.强大的保护功能
当输出电流大于设定电流时，显示器会显示“HI-A”，蜂鸣器报警（警报讯响打开时）ON/
OFF键指示灯闪烁。
当电压输出范围在0V-150V时，而输出电压超过设定电压5V，或当电压输出范围在150V-300V
时，而输出电压超过设定电压10V，显示器会显示“OVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
当电压输出范围在0V-150V时，而输出电压低于设定电压5V，或当电压输出范围在0V-300V
时，而输出电压低于设定电压10V，显示器会显示“LVP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
当输出电流连续1s超过额定满载电流的110%或输出短路时，显示器会显示“OCP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁
当输出功率连续5s超过额定满载功率的105%-110%，或小于1s输出功率超过额定满载功率的
110%，显示器会显示“OPP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
当机器散热块温度超过60℃，风扇加速；当机器散热块温度超过130℃，显示器会显示
“OTP”，蜂鸣器报警（警报讯响打开时），ON/OFF键指示灯闪烁。
典型应用
• 电机、变压器
• 电子生产设计
• 航空航天军工
• 网络通讯
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH7110 可编程线性交流电源 详细指标页
onetest仪器资源库 · 同惠电子 TH7110 可编程线性交流电源
同惠电子 · 常州同惠电子股份有限公司
TH7110 可编程线性交流电源 · 详细指标
额定功率 1000VA · 输出电压 0-300V · 输出频率 45.0Hz-500Hz
产品简介
TH7100 系列可编程交流电源采用线性放大技术设计，使其具有高稳定性、低杂波的卓越性能以适应高精密的电源测试需求，如网络通讯、音视频设备、监控设备、以及模拟各种电源的正常和异常的交流输入情况等等。
TH7100系列可编程交流电源配备了24位色4.3英寸的液晶显示屏，可同时显示电压（V）、电流（I）、功率（P）、峰值电流（AP）、峰值因素（CF）、功率因数（PF）等测量参数。此外，这款电源还具有超小体积，前后面板输出，安全保护功能完备、操作灵活方便等人性化的设计特点。
本页按官方规格资料分组收录 TH7110 可编程线性交流电源 的全部关键技术指标；产品定位、特性与应用场景请见 TH7110 产品介绍页。
技术指标
频率与时钟
• 输出频率：45.0Hz-500Hz
• 频率：47 ～63Hz
• 频率 / 分辨率：在45.0Hz～99.9Hz时为0.1Hz；在100Hz～500Hz时为1Hz
• 频率 / 分辨率：0.1Hz （45.0Hz～99.9Hz）；1Hz（100Hz～500Hz）
测量范围与精度
• 范围：0-300V
• 电压 / 分辨率：0.1V
• 范围：45 ～500Hz
• 初始、终止 相位角 / 范围：0 ～359°
• 初始、终止 相位角 / 分辨率：1 °
• 范围：0 ～300Vac
• 电压 / 分辨率：0.1V
• 范围：45.0Hz ～500Hz
• 电流 / 分辨率：0.001A
• 峰值电流 / 分辨率：0.01A
• 范围：0 ～1000W
• 功率 / 分辨率：0.1W(0 ～1000W)
• 分辨率：0.001
输出与驱动
• AC 输出：AC 输出
• 额定功率：1000VA
• 输出电压：0-300V
• 最大电流 （RMS） / 0-150V：8.4A
• 最大电流 （RMS） / 0-300V：4.2A
• 最大峰值电流 / 0-150V：25.2A
• 最大峰值电流 / 0-300V：12.6A
• 电压：115/230Vac ±15％
• 最高电流：30A/16A
• 功率因素：0.7
• 功率因素 / 精确度：计算和显示到3位有效数字
• 远程信号输出：合格、不合格、测试中
• 同步信号输出：输出信号 10V、BNC 型号
接口与通信
• 接口：USB COM 、RS232、USBHOST
通用规格
• 存储 / 状态：50 组
• 保护：过设定电流 (HI-A)、过压 (OVP)、低电压 (LVP)、过流 (OCP)、过功率 (OPP)、过温度 (OTP)
• 显示器：4.3 英寸TFT LCD，480×270
• 尺寸（长x宽x高）mm：600 ×430×88
其他参数
• 相位：1 Φ/2W
• 总谐波失真（THD）：输出电压在80-140V（低量程）或在160V-280V(高量程)≤0.5%
• 波峰因素：≥4
• 线性调整率：0.1% ±10%
• 响应时间：<100 μs
• AC 输入：AC 输入
• 相位：1 Φ
• 设置：设置
• 测量：测量
• 精确度：±（读数的0.5%＋2个字）
• 精确度：±0.1Hz
• 0-150V：0.000 ～8.400A
• 0-300V：0.000 ～4.200A
• 精确度：±（读数的0.5%＋5个字）
• 0-150V：0.00 ～25.2A
• 0-300V：0.00 ～12.6A
• 精确度：±（读数的5%＋2个字）
• 精确度：±(读数的0.6%＋5个字) 在PF>0.5时
• 常规：常规
• 记忆序列：50 组，9 步/组
• 远程信号输入：输出开、关，读取手动模式记忆序列 1 至记忆序列 7
• 净重（kg）：40
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
