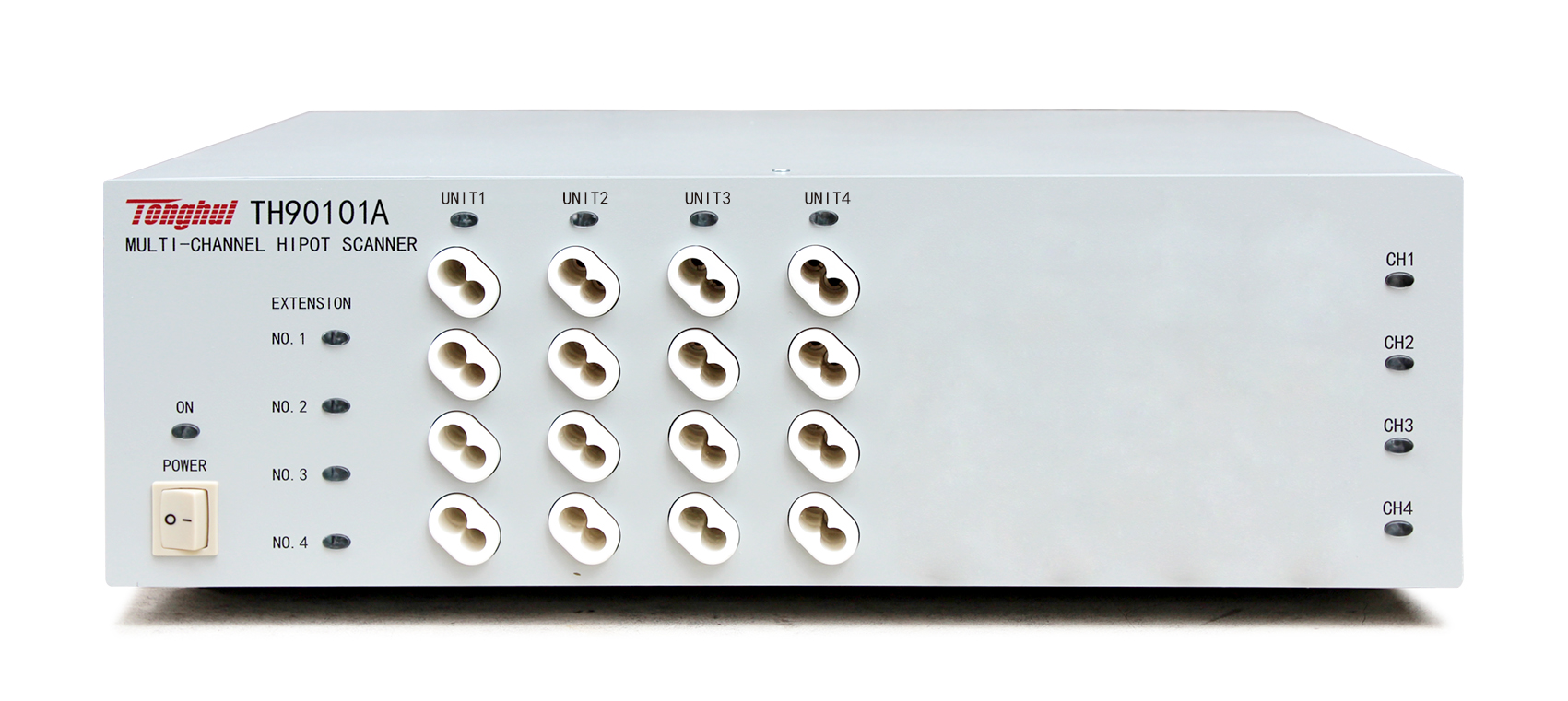

TH9010系列是同惠电子融合多年电器安规测试仪器的开发经验所推出的多通道并行扫描耐压测试仪。一台单机可同时测量8个通道，按通道分别判断测试结果，相当于八台TH9310同时工作，既提高了产线的测试效率，又节约了产线空间。
TH9010系列是同惠电子融合多年电器安规测试仪器的开发经验所推出的多通道并行扫描耐压测试仪。一台单机可同时测量8个通道，按通道分别判断测试结果，相当于八台TH9310同时工作，既提高了产线的测试效率，又节约了产线空间。
TH8610系列四端线材综合测试仪是常州同惠在TH8601系列基础上，结合多年经验及客户测试需求，重新设计的新一代线材测试仪。
- «
- 1
- »
TH8610 5VMAX 线材测试仪|同惠电子 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
同惠电子 · 常州同惠电子股份有限公司

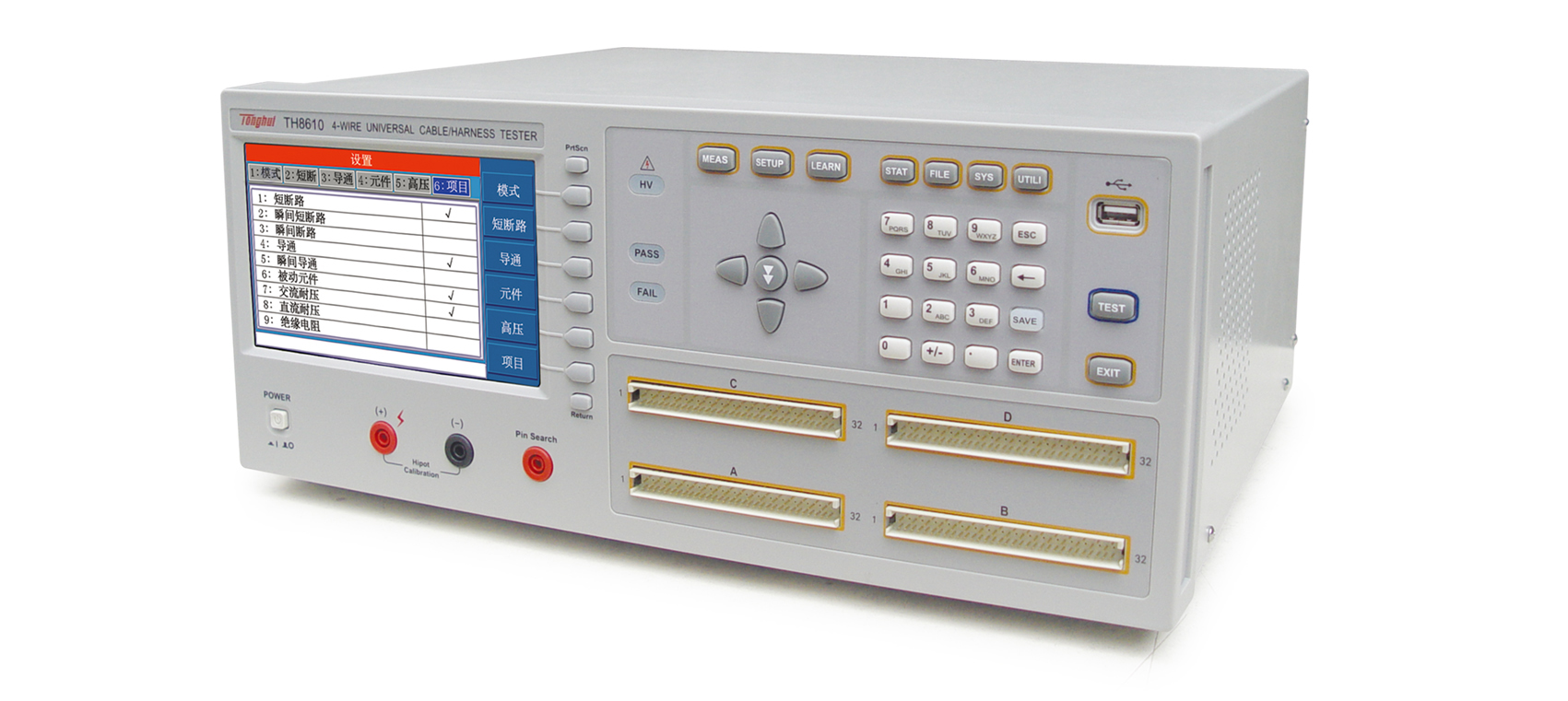

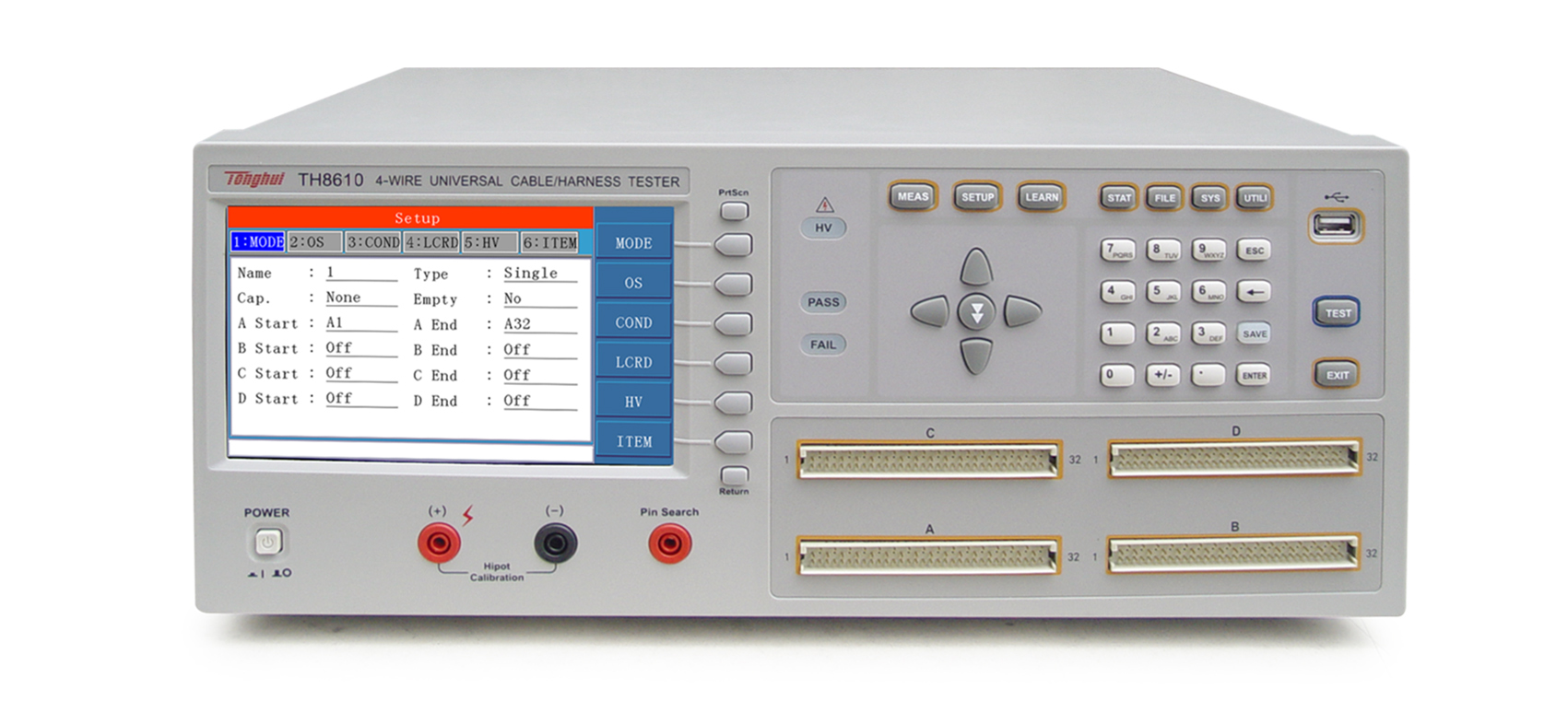

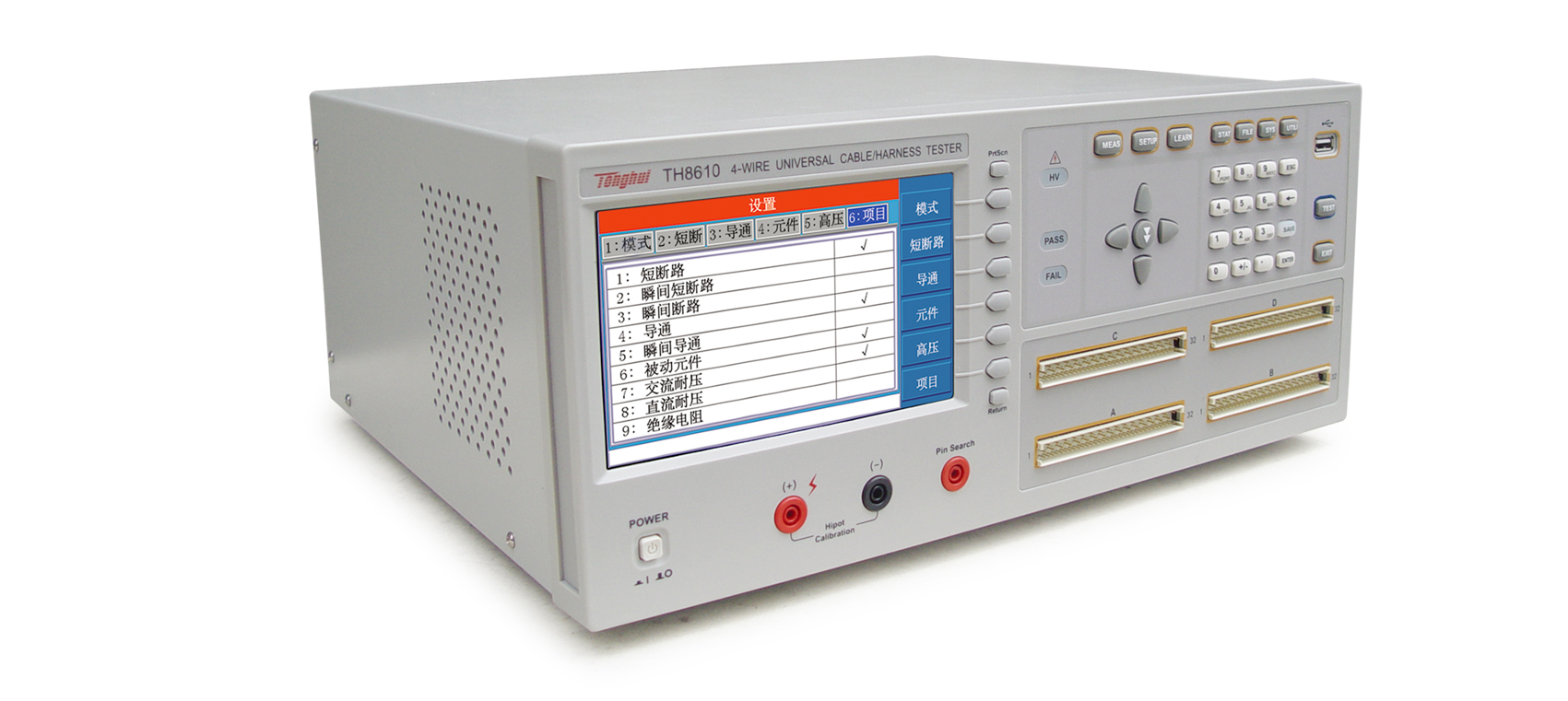

TH8610 线材测试仪
范围 50Hz - 300kHz · 精度 0.02%
产品简介
TH8610系列四端线材综合测试仪是常州同惠在TH8601系列基础上，结合多年经验及客户测试需求，重新设计的新一代线材测试仪。
核心参数
• 测试信号源 / 交流信号源 / 频率 / 范围：50Hz - 300kHz
• 测试信号源 / 交流信号源 / 频率 / 精度：0.02%
• 测试信号源 / 交流信号源 / 幅度 / 范围：1Vrms
• 测试信号源 / 交流信号源 / 幅度 / 精度：10%
• 测试信号源 / 可编程直流源 / 电压源 / 范围：5V MAX
• 测试信号源 / 可编程直流源 / 电压源 / 精度：10%±1 个字
• 测试信号源 / 可编程直流源 / 电流源 / 范围：1-20mA 、 100mA 、 1A
• 测试信号源 / 可编程直流源 / 电流源 / 精度：5 % ±1 个字
• 测试信号源 / 可编程高压源 / 直流 / 范围：50V - 1500V
功能与特点
TH8610相对TH8601系列，拓展了电阻的测量范围(低至 10μΩ)、且NTC\PTC均可测量，即热敏电阻。
TH8610是用于新能源电池连接器焊点检测、各种线缆、线束和排线品质及连接可靠性检验的多功能、自动化的线材综合参数测试系统。
TH8610系列线材测试仪包括以下几种类型：
A. ms级短断路测量速度
短端路测试最重要的是测试效率，为此，同惠研发出了二分法短端路测量技术专利，10ms即可完成128Pin脚测量，极大提升测试效率。
B. 1A恒流、外四线式测量，确保焊接电阻测量精度
焊接点、铆接点、紧固件等接触类电阻，通常为mΩ甚至μΩ级别，常规线束测试采用的恒压法或者小电流恒流法难以达到理想的测量分辨率和测试精度。
TH8610系列产品凭借公司多年微弱信号测试技术积累，采用专有的μΩ级接触电阻测量技术，保证μΩ级别微小接触电阻测试
1） 采用DC恒流测试方法，将恒流源电流提高至1A；
2） 采用四线式测量技术，有效消除测试引线电阻压降带来的测试误差；
3） 支持过长连接线补偿清零功能，消除过长连接线带来的测量误差，最小测试分辨率稳定可达1μΩ；
4） 在微小电阻测试时，测试连接系统存在数μV至数十μV的金属接触热电势，且该热电势随系统和外界环境温度不断变化。因此，消除热电势影响成为系统稳定测量的主要因素。本系统可快速、可靠地消除接触热电势的影响，保证μΩ级接触电阻的稳定
测量。
C. 支持热敏电阻（NTC）测量
被测线束系统往往包含热敏电阻元件，测试热敏电阻元件需同时测试阻值和温度，并在特定温度下判断热敏电阻处于用户设定的上下限范围内。
TH8610系列将恒定电压施加在被测热敏电阻两端，分别采样电压和电流，最后计算出热敏电阻值。同时，系统根据内置温度传感器测量得到当前温度T0，在客户提供的R-T表中，获得T0环境下热敏电阻对应的上下极限，自动判断是否合格。
D . 高低压分离，绝缘电阻测试范围更宽更精确
线束测试时，涉及短断路、导通、元器件、交流阻抗、耐压、绝缘等参数的测试，不同参数测量技术不同，各种高低压、交直流信号相互干扰，将严重影响通道间绝缘性能并降低绝缘测试稳定性及测试范围。
TH8610系列采用高低压分离专利技术，将高低压、高低频信号相互隔离，有效解决了通道间相互干扰的关键技术难题，将仪器自身绝缘阻抗提高到100GΩ，从而使绝缘电阻测试范围达到了1GΩ以上。
TH8610系列产品内置二分法、一对其他、所有对地、自动测试等多种高压测试方法，在保证测试结果准确的情况下，极大的提升系统测试效率。
典型应用
• 无源器件：电容、电感，电阻，二极管，电容极性
• 交流耐压、直流耐压、绝缘电阻、电弧侦测
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH8610 线材测试仪 详细指标页
onetest仪器资源库 · 同惠电子 TH8610 线材测试仪
同惠电子 · 常州同惠电子股份有限公司
TH8610 线材测试仪 · 详细指标
范围 50Hz - 300kHz · 精度 0.02%
产品简介
TH8610系列四端线材综合测试仪是常州同惠在TH8601系列基础上，结合多年经验及客户测试需求，重新设计的新一代线材测试仪。
TH8610相对TH8601系列，拓展了电阻的测量范围(低至 10μΩ)、且NTC\PTC均可测量，即热敏电阻。
本页按官方规格资料分组收录 TH8610 线材测试仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH8610 产品介绍页。
技术指标
频率与时钟
• 测试信号源 / 交流信号源 / 频率 / 范围：50Hz - 300kHz
• 测试信号源 / 交流信号源 / 频率 / 精度：0.02%
测量范围与精度
• 测试信号源 / 交流信号源 / 幅度 / 范围：1Vrms
• 测试信号源 / 交流信号源 / 幅度 / 精度：10%
• 测试信号源 / 可编程直流源 / 电压源 / 范围：5V MAX
• 测试信号源 / 可编程直流源 / 电压源 / 精度：10%±1 个字
• 测试信号源 / 可编程直流源 / 电流源 / 范围：1-20mA 、 100mA 、 1A
• 测试信号源 / 可编程直流源 / 电流源 / 精度：5 % ±1 个字
• 测试信号源 / 可编程高压源 / 直流 / 范围：50V - 1500V
• 测试信号源 / 可编程高压源 / 直流 / 精度：5%±1 个字
• 测试信号源 / 可编程高压源 / 交流 / 范围：50V- 1000V
• 测试信号源 / 可编程高压源 / 交流 / 精度：5%±1 个字
• 电容测量 / 范围：10pF- 1000μF
• 电容测量 / 精度：10%±1 个字
• 直流电阻 / 范围：1kΩ- 1MΩ
• 直流电阻 / 精度：2%±1 个字
• 导通电阻 / 范围：10mΩ- 1kΩ
• 导通电阻 / 精度：2%±1 个字
• 低电阻 / 范围：10μΩ- 10mΩ
• 低电阻 / 精度：10%±5 个字
• 断短路测试 / 范围：1kΩ- 50kΩ
• 断短路测试 / 精度：10%±1 个字
• 二极管测试 / 精度：10%±1 个字
• 绝缘电阻 / 范围：0.1MΩ- 100MΩ
• 绝缘电阻 / 精度：5%±5 个字
• 绝缘电阻 / 范围：100MΩ- 1GΩ
• 绝缘电阻 / 精度：10%±5 个字
• 直流漏电流 / 范围：1μA- 5mA
• 直流漏电流 / 精度：5%±2 个字
• 交流漏电流 / 范围：10μA- 10mA
• 交流漏电流 / 精度：10%±5 个字
输出与驱动
• 二极管测试 / 电压：0-10V
通用规格
• 重量 / 7.5kg：7.5kg
其他参数
• 测试脚位：128Pin / 64Pin
• 测试速度 / 断短路 (128 点)：10ms
• 体积 （mm） / 425(W)x177(H)x355(D)：425(W)x177(H)x355(D)
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
