同惠电子 · 常州同惠电子股份有限公司
TH9111 程控交直流耐压绝缘测试仪
AC 0.05-5kV 负载变动率： 1%+0.2% 满刻 … · DC 0.05-6kV 负载变动率： 1%+0.2% 满刻 … · 输出功率 200VA
产品简介
TH9110/TH9110A交直流耐压/绝缘电阻测试仪是同惠多年电气安规测试仪器设计的经验，设计的具有500VA大功率，最大输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备要求。
核心参数
• 输出电压 / AC：0.05-5kV 负载变动率： 1%+0.2% 满刻 度 精度： 1%+0.1% 满刻 度 分辨率： 2V
• 输出电压 / DC：0.05-6kV 负载变动率： 1%+0.2% 满刻 度 精度： 1%+0.1% 满刻 度 分辨率： 2V
• 电流测试 范围 / AC：0.001mA - 40mA 精度： 1%+0.5% 满刻度分辨率： 1 μA
• 电流测试 范围 / DC：0.0001mA - 20mA 精度： 1%+0.5% 满刻度分辨率： 0.1 μA
• 输出功率：200VA
• 输出电压：直流： 0.05-5kV , 分辨率： 2V , 精度： ±(1% 读值 + 0.1% 满刻度)
• 电阻测试范围：0.1MΩ - 50.0GΩ 分辨率： 0.1MΩ
• 电压上升时间：0.1s - 999.9s
• 电压下降时间：0.1s - 999.9s
功能与特点
TH9110/TH9110A系列除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能 ，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求; 同时具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，提升测试可靠性度和效率。
为了客户在使用安规测试仪时的安全着想，TH9110/
加清晰直观，方便操作与判断。同时浮地输出设计、触电保护功能等，更加确保了客户即使在不小心接触到高压测试端的时候也不会被电击伤害，保护操作人员的安全，操作时无大功率 后顾之忧。
A.耐压绝缘测试和电弧侦测(ARC)
耐压不良是指在耐压测试中，不得有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类绝缘材料测试的标准配备.但是,仅仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,如今在耐压测试中越来越得到重视,那就是放电,放电与绝缘能力之间具有极高的相关性，所以放电侦测不仅是重要的相关问题，更是控制产品质量的主要关键。
1. 当材料承受较高电压，电场强度相对较大，电场强度大于气体的电离能时，会让材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受程度下降，最终发生绝缘失效。
2. 被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。
图：2. 被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是

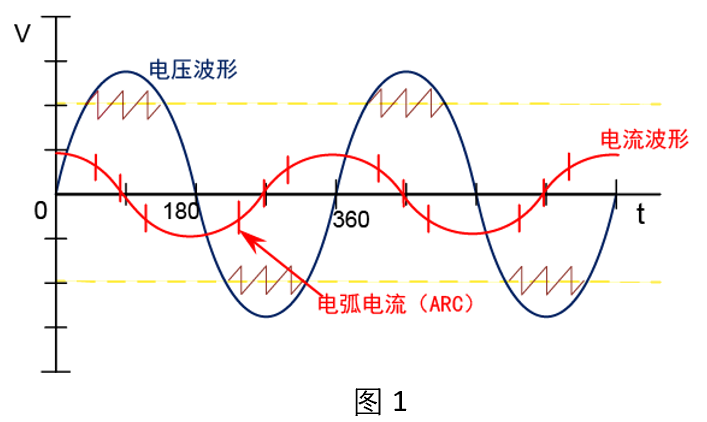

由于拉弧现象产生高频的瞬时放电，如图1，是在测试过程中产生了一个高频电流信号，此高频信号大于正常测试信号，因此会造成误判，因此，电弧侦测（ARC）功能是用高频电量量测的方式侦测，一方面可以判断出材料绝缘新能是否有不良，另一方面又可以防止误判。
B.超强安全设计 – 浮地输出功能 / 触电保护功能
安规测试的目的是为了保护产品用户的安全，而当操作人员在操作仪器时，也需要仪器的保护设计。TH9110/A设计了二种保护安全设计供选择，分别为浮地输出和触电保护功能。
图：安规测试的目的是为了保护产品用户的安全，而当操作人员在操作仪器时，也需要仪器的保护设计

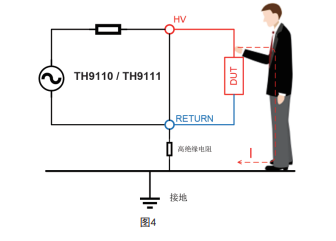

如图4，当人体不小心接触到测试高压端时，高压电路的低端（RETURN）并未接地，而是和地线隔离，相当于接入了一个高绝缘的电阻，因此通过人体的电流不会大于3.5mA，从而保证了测试人员的安全。
本设计符合EN50191 设备安全标准。
图：本设计符合EN50191 设备安全标准

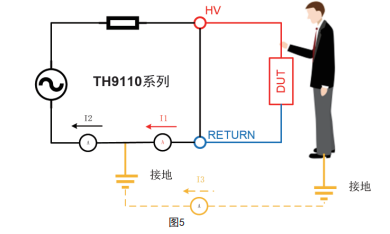

如图5，当操作人员触电时，电流表分别测得不同数值，经过人体的电流I3= i2-i1, 当 i3过高时，即判定为触电，会立即切断输出，保障用户的安全。
C.耐压绝缘测试和电弧侦测功能ARC
耐压不良是指在耐压测试中，不得有电气闪络或绝缘破坏发生。现在耐压绝缘测试已经成为各类绝缘材料测试的标准配备.但是,仅
仅考虑到绝缘失效并不能完全解决产品安全问题,另一类现象,如今在耐压测试中越来越得到重视,那就是放电,放电与绝缘能力之间
具有极高的相关性，所以放电侦测不仅是重要的相关问题，更是控制产品质量的主要关键。
电弧放电 :以下两种情况会出现电弧放电现象1.当材料承受较高电压，电场强度相对较大，电场强度大于气体的电离能时，会让
材料表面气体发生瞬时电离现象，此时会在材料表面形成打火并对材料形成温升现
象。长期的打火和温升可能会造成材料的质变，进而导致绝缘劣化，使得电压耐受
程度下降，最终发生绝缘失效。2.被测件检测点间距过小时,在被测件两端施加较高电压，检测点两端空间里的空气会被电离，形成打火现象，也就是拉弧现象。
图：程度下降，最终发生绝缘失效
由于拉弧现象产生高频的瞬时放电，如图1，是在测试过程中产生了一个高频电流信号，此高频信号大于正常测试信号，因此会造
成误判，因此，电弧侦测（ARC）功能是用高频电量量测的方式侦测，一方面可以判断出材料绝缘新能是否有不良，另一方面又可以防止误判。
D.开短路侦测功能OSC
在耐压测试过程中由于被测件接触点氧化、测试线损坏等，会发生开路现象，会导致不良品误判为良品 ; 同时被测件损坏或者被
测端间距太小导致测试线短路现象，仪器可提早得知并筛选，减少对治具设备的伤害，节省测试成本。
一般耐压测试产品皆呈电容性，可等效为一个电容CDUT。
图：一般耐压测试产品皆呈电容性，可等效为一个电容CDUT
E. 绝缘崩溃检测
常规测试耐压，如图2所示，只是设定了上升时间和测试电压值，如果在测试时间内，被测件出现击穿现象，则判断耐压不良，直接切断测试电压。因此，常规耐压检测仅能判断在指点电压下耐压是否合格。
图：常规测试耐压，如图2所示，只是设定了上升时间和测试电压值，如果在测试时间内，被测件出现击穿现象，则判断耐压不
有些被动组件或者材料，需要检测其高压耐受程度，并得出准确的奔溃电压值，那么常规的耐压检测方法就无能为力了。因此TH9110系列增加了一个崩溃电压检测功能，如图3所示：
图：有些被动组件或者材料，需要检测其高压耐受程度，并得出准确的奔溃电压值，那么常规的耐压检测方法就无能为力了
由图可见，崩溃电压测试功能是根据设定爬升的起始电压、结束电压、电压步进及时间间隔，逐渐对被测件进行测量，当被测件出现耐压绝缘不良的现象后，自动保存此时的电压值即为崩溃电压；如果电压值爬升到截止电压，被测件仍未出现崩溃现象，则可以重新设置截止电压等，进行进一步分析，直至得到正确的奔溃电压值。因此，奔溃电压测试模式，可以对被测件进行分析，研究人员由此可针对组件绝缘较弱的部份进行改善。
F. OFFSET（底数清零）
在测试之前，由于仪器工作环境和测试线缆放置位置变化的原因，仪器空载测试时可能会出现一些底数,对要求精确测量的客户，
可将此底数清零已保证测试精度。
典型应用
• 电源变压器需要检验主绝缘是否合格，就是一次线圈、二次线圈之间，它们与铁心、外壳之间的绝缘状况。如果不合格，不但会危及变压器本身及相连的其他电气装置损坏，还会对用电的设备和人员造成危险。
• 发电机/马达等绕线器件:
• 需求较高功率及漏电流产品耐压测试与分析，如各类型电机定子、转子等寄生电容较高的产品。
• 电子元器件:
资源下载
• 详细指标：全部技术指标已单独整理，详见 TH9111 程控交直流耐压绝缘测试仪 详细指标页
onetest仪器资源库 · 同惠电子 TH9111 程控交直流耐压绝缘测试仪
同惠电子 · 常州同惠电子股份有限公司
TH9111 程控交直流耐压绝缘测试仪 · 详细指标
AC 0.05-5kV 负载变动率： 1%+0.2% 满刻 … · DC 0.05-6kV 负载变动率： 1%+0.2% 满刻 … · 输出功率 200VA
产品简介
TH9110/TH9110A交直流耐压/绝缘电阻测试仪是同惠多年电气安规测试仪器设计的经验，设计的具有500VA大功率，最大输出交流5kV/100mA，符合大功率耐压测试需求，以及符合EN50191的设备要求。
TH9110/TH9110A系列除了基本的交流、直流、绝缘电阻测试外，增加了崩溃电压测试功能 ，可分析产品的击穿点电压，满足特定客户对产品高压可靠性检测的要求; 同时具有开短路检测功能，解决了用户在测试安规产品时的可靠性和准确性问题，提升测试可靠性度和效率。
本页按官方规格资料分组收录 TH9111 程控交直流耐压绝缘测试仪 的全部关键技术指标；产品定位、特性与应用场景请见 TH9111 产品介绍页。
技术指标
测量范围与精度
• 电流测试 范围 / AC：0.001mA - 40mA 精度： 1%+0.5% 满刻度分辨率： 1 μA
• 电流测试 范围 / DC：0.0001mA - 20mA 精度： 1%+0.5% 满刻度分辨率： 0.1 μA
• 电阻测试范围：0.1MΩ - 50.0GΩ 分辨率： 0.1MΩ
• 时间精度：±(1%+0.1s)
输出与驱动
• 输出电压 / AC：0.05-5kV 负载变动率： 1%+0.2% 满刻 度 精度： 1%+0.1% 满刻 度 分辨率： 2V
• 输出电压 / DC：0.05-6kV 负载变动率： 1%+0.2% 满刻 度 精度： 1%+0.1% 满刻 度 分辨率： 2V
• 输出电压 / DC：----- -
• 输出功率：200VA
• 输出电压：直流： 0.05-5kV , 分辨率： 2V , 精度： ±(1% 读值 + 0.1% 满刻度)
• 高压浮动输出：漏电流 < 3.5 mA / ----- -
• 电压上升时间：0.1s - 999.9s
• 电压下降时间：0.1s - 999.9s
通用规格
• 触电保护：0.5mA ±0.25mA
• 其他保护：启动保护、键锁保护
• 存储器：100 组，每组 50 个步骤
其他参数
• 耐压测试：耐压测试
• 绝缘电阻测试：绝缘电阻测试
• 放电功能：测试结束后自动放电
• 电弧 ARC 侦测 / AC：1mA - 20mA
• 电弧 ARC 侦测 / DC：1mA - 10mA
• 引脚检测功能：----- -
• OSC 检查功能：OSC 开短路： 600Hz ， 0.3s
• 安全防护功能：安全防护功能
• 报警指示：合格： 短音，绿灯 ; 不良品 ： 长音，红灯
• 一般参数：一般参数
• 测试时间设定 (AC/DC)：0.3s - 999s
• 等待时间：0.1s - 999s 0 表示关闭 (仅直流耐压)
注：以上指标摘自 同惠电子 官网公开产品资料，未特别说明均为典型值；指标可能随硬件与软件版本变化，恕不另行通知。
