    APPH系列 1MHz至7/26/40GHz相位噪声分析仪和VCO测试仪|AnaPico (在产)

    非常易于使用，PC上的GUI软件可直接通过LAN、USB或GPIB接口对设备进行操作

    信号输入范围：1MHz至7GHz/26GHz/40GHz

    极低的仪器本底噪声（<-190dBc/Hz）

    偏移范围：0.01Hz至100MHz

    标配互相关测试功能

    极快的相位噪声测量时间：10kHz至100MHz频偏时每次互相关次数小于0.004秒

    灵活的内外部参考

    3个独立可调谐电压源（-5~+22V）

    内置2个独立直流电压源（0~15V，每个600mA）

    10MHz外参考输入

    外触发输入

    紧凑、轻便、易携带：10kg

    参考价格 ：

    厂家：AnaPico/安铂克 （收录19个产品）

    产地：瑞士

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案


    APPH系列是一款高性能相位噪声分析仪和VCO测试仪，其不同型号的频率范围覆盖了从 1 MHz 到 7、26 或 40 GHz。相位噪声分析仪的本底噪声低至-190dBc/Hz并提供了一系列相位噪声分析仪必不可少的分析和测量功能，用于评估信号源（晶体振荡器、VCO、发射器、锁相环、频率合成器等，范围从 VHF 到微波频率），以及有源和无源非自振设备，如放大器或分频器等。这些功能包括相位噪声和加性相位噪声、幅度噪声、脉冲、抖动和艾伦偏差、瞬态分析、VCO 表征和频谱监测。


    APPH系列相位噪声分析仪和VCO测试仪标配 FPGA 互相关运算频谱引擎的混合信号系统架构可实现非常快的信号处理和极低相位噪声测试灵敏度。


    该系列同时内置可编程电源和低噪声调谐电压使该装置极其灵活且易于使用。

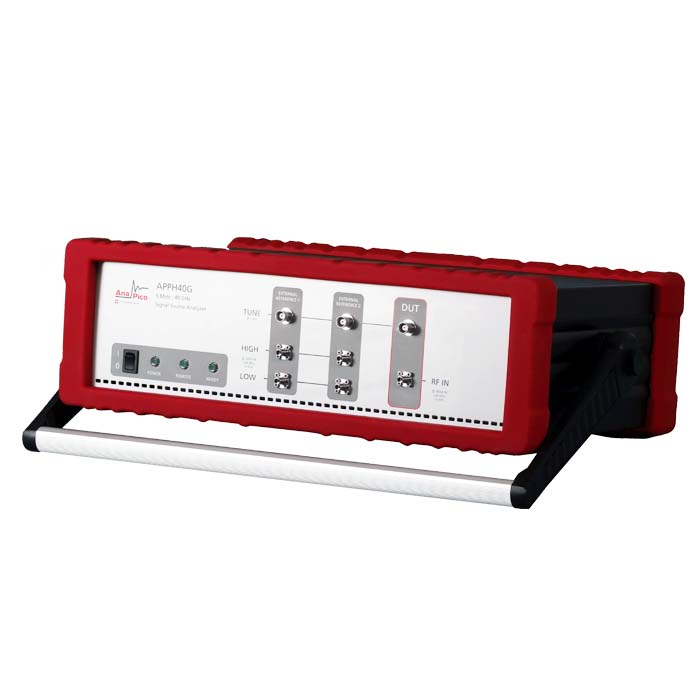

    APPH系列相位噪声分析仪和VCO测试仪—最高输入40GHz

    APPH系列相位噪声分析仪和VCO测试仪产品型号：


    主机型号频率输入范围（内部参考）频率输入范围（外部参考）
    APPH6040
    		1MHz ~ 7GHz
    		5MHz ~ 7GHz
    APPH20G1MHz ~ 26GHz
    		5MHz ~ 18GHz
    APPH40G1MHz ~ 40GHz
    		5MHz ~ 18GHz

    APPH系列相位噪声分析仪/VCO测试仪主要特征：

    APPH系列相位噪声分析仪和VCO测试是一款一体式紧凑型相位噪声测量系统，具有广泛的功能，可在0.01 Hz至100 MHz的偏移范围内实现低至-190 dBc/Hz的测量。 

    通过提供内部和外部参考选项，可以增加系统的灵活性和动态范围。内部基准可以提供快速的测量设置和快速的测量，而外部基准可以改善系统的本底噪声性能。
    可编程的低噪声电源和偏置调谐电压端口可用于为DUT供电，而无需使用外部电源。

    • 非常易于使用，PC上的GUI软件可直接通过LAN、USB或GPIB接口对设备进行操作

    • 信号输入范围：1MHz至7GHz/26GHz/40GHz

    • 极低的仪器本底噪声（<-190dBc/Hz）

    • 偏移范围：0.01Hz至100MHz

    • 标配互相关测试功能

    • 极快的相位噪声测量时间：10kHz至100MHz频偏时每次互相关次数小于0.004秒

    • 灵活的内外部参考

    • 3个独立可调谐电压源（-5~+22V）

    • 内置2个独立直流电压源（0~15V，每个600mA）

    • 10MHz外参考输入

    • 外触发输入

    • 紧凑、轻便、易携带：10kg



    相位噪声灵敏度：标准和低噪声（选件LN）内部参考（1次互相关）


    相位噪声灵敏度：标准和低噪声（选件LN）内部参考（100次互相关）

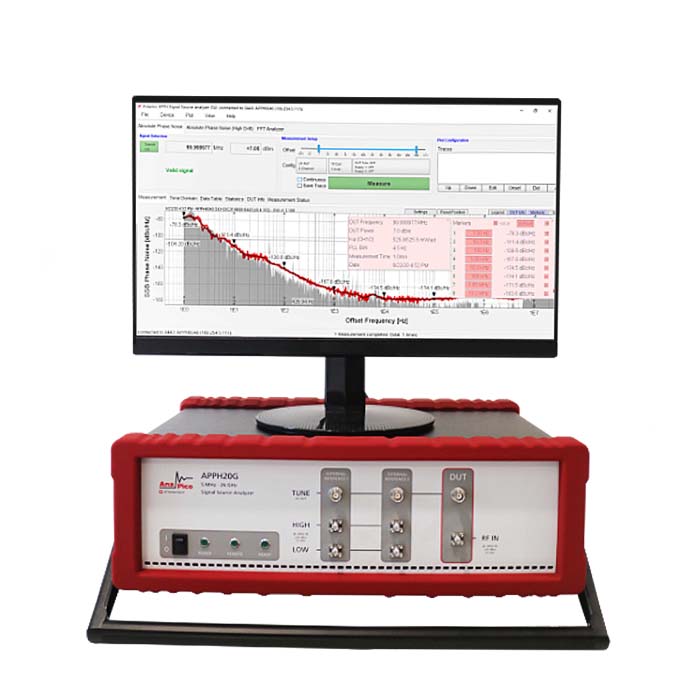

    仪器GUI界面

    主要测量功能：

    相位噪声测量

    • 绝对相位噪声、剩余相位噪声、附加相位噪声、抖动

    • 连续波、脉冲（低至50ns脉宽）、突发测试模式

    • 高漂移或慢速调制

    • 内参考或外参考测试

    幅度噪声测量

    瞬态测量

    • 频率对时间（跳频）

    • 相位对时间

    • 幅度对时间


    短期和长期频率稳定度/艾伦方差测量

    • 1s至10天


    压控振荡器（VCO）特性测量

    • 调谐、调谐灵敏度、推压，功率，电流，谐波和相位噪声


    双通道基带噪声分析（1Hz~100MHz）
    频谱分析仪（5MHz~40GHz）

    主要技术指标：


    频率范围   1MHz至7GHz、26GHz或40GHz
    偏移范围   0.01Hz至100MHz
    输入功率范围   -15dBm至+20dBm
    绝对相噪灵敏度   1次互相关后
     100MHz@100kHz   -178dBc/Hz
     1GHz@100kHz   -170dBc/Hz
     10GHz@100kHz   -155dBc/Hz
    仪器本底噪声（@100MHz）   -190dBc/Hz@10kHz
    相噪测试速度   <0.004秒/互相关（偏移范围：10kHz至100MHz）
    测量功能

    相位噪声（绝对和附加，CW，脉冲或突发模式）；

    幅度噪声（CW和脉冲）；

    基带噪声；

    频率/功率/相位瞬态；

    VCO测试；

    艾伦偏差（时间稳定性）；

    抖动；

    频率计数器；

    频谱分析

    尺寸（W x L x H），重量

    467.5 x 342 x 154 mm [18.4 x 13.5 x 6.1 in], 10 kg

    主要订货信息：


    主机型号

      描述

    APPH6040

      1MHz~7GHz信号源分析仪/相位噪声分析仪主机

    APPH20G

      1MHz~26GHz信号源分析仪/相位噪声分析仪主机

    APPH40G

      1MHz~40GHz信号源分析仪/相位噪声分析仪主机

    选件

    Option LN

      超低噪声内部参考源(HW)

    Option PULSE

      脉冲信号相噪测量(SW)

    Option NPS

      极窄脉冲信号测量（脉宽低至50ns）（SW）

    Option BURST

      突发模式信号相噪测量(SW)

    Option AM

      幅度噪声测量(SW)

    Option APN

      附加相位噪声测量(SW)

    Option TRAN

      瞬态信号分析(SW)

    Option TSTAB

      时间稳定度分析(SW)

    Option LO

      通过内部参考测量剩余相位噪声(HW)

    Option VCO

      VCO特征分析(SW)

    Option SPEC

      频谱分析仪(SW)

    Option GPIB

      GPIB接口

    APPH系列相位噪声分析仪和VCO测试仪—输入高达40GHz


    APPH系列相位噪声分析仪和VCO测试仪—输入高达40GHz
