SF-D 0.5GHz至67GHz 双通道 上下变频器 瞬时信号带宽≥2GHz|中星联华

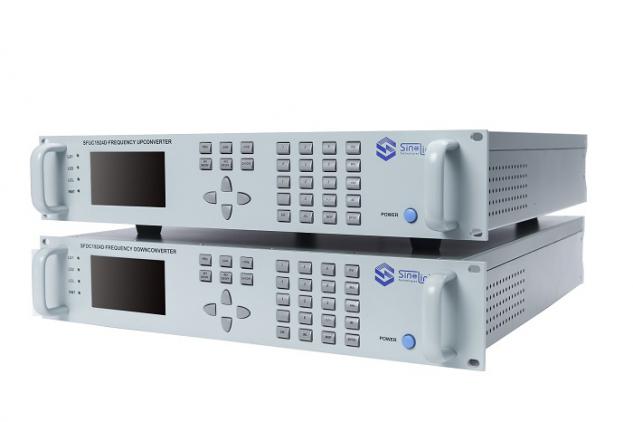

SF-D 0.5GHz至67GHz 双通道 上下变频器 瞬时信号带宽≥2GHz|中星联华 产品图 1

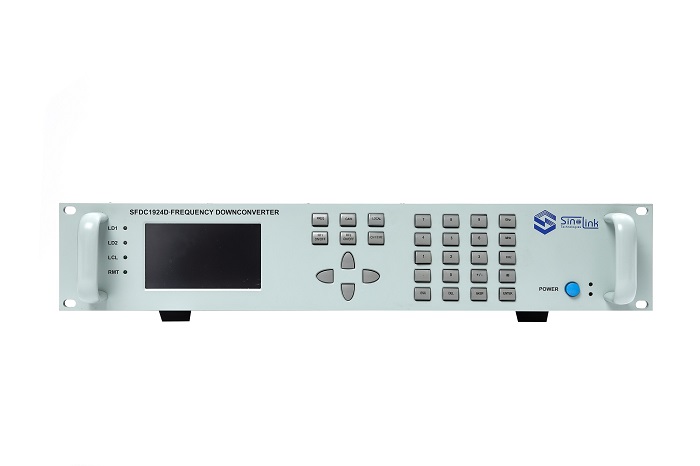

SF-D 0.5GHz至67GHz 双通道 上下变频器 瞬时信号带宽≥2GHz|中星联华 产品图 2

SF-D 0.5GHz至67GHz 双通道 上下变频器 瞬时信号带宽≥2GHz|中星联华 (在产)

SF-D是一款高性能、射频信号范围能覆盖多倍频程或倍频程的微波上/下变频器系列,其频率步进精确到1Hz,有多种中频和信号带宽可以选择

该系列变频器主要应用于频谱管理系统、雷达系统和卫星通信系统等

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

SF-D 系列双通道微波上/下变频器 | 中星联华 SinoLink - onetest仪器资源库

中星联华 · SinoLink
SF-D 系列双通道微波上/下变频器
0.5GHz至67GHz多倍频程 · 双通道相参或非相参可选 · 瞬时信号带宽≥2GHz · 频率步进1Hz
产品简介
SF-D 是一款高性能、射频信号范围能覆盖多倍频程或倍频程的微波上/下变频器系列,其频率步进精确到 1Hz,有多种中频和信号带宽可以选择。该系列变频器主要应用于频谱管理系统、雷达系统和卫星通信系统等。
特殊的双通道设计具有优异的幅度和相位稳定度,可以配置共本振或双本振工作。产品具有优良的相位噪声、杂波抑制和带内平坦度等指标,能为所有的视频或数据通讯提供透明的射频传输通道。所有控制命令均可通过本地面板设置或经网络远端设置,采用标准的 2U/4U 机箱结构。
SF-D 系列的双通道可选用相参或非相参工作方式,射频覆盖范围同时包含多倍频程(0.5~67GHz)与倍频程(S、C、X、Ku 和 Ka)两类配置,其详细指标沿用 SF-A 与 SF-C 系列微波上/下变频器的对应指标。
核心参数
• 射频覆盖范围  多倍频程 0.5~67GHz
• 倍频程(S、C、X、Ku  和 Ka)
• 通道配置:双通道,相参或非相参可选,可配置共本振或双本振工作
• 瞬时信号带宽:2GHz 以上
• 频率调节步进:1Hz
• 相位噪声:≤-100dBc/Hz@10kHz
• 具有幅度均衡和群时延均衡功能
• 具有内外参考切换功能
• 具有网络控制功能
• 采用标准 2U/4U 机箱结构
产品特性
双通道架构
• 双通道相参或非相参可选
• 可配置共本振或双本振工作
• 特殊的双通道设计具有优异的幅度和相位稳定度
射频覆盖
• 多倍频程量级射频覆盖 0.5~67GHz
• 倍频程射频覆盖 S、C、X、Ku 和 Ka
• 瞬时信号带宽高达 2GHz 以上
• 频率步进精确到 1Hz,多种中频/带宽组合可选
信号质量与控制
• 优异的相噪指标 ≤-100dBc/Hz@10kHz
• 具有优良的相噪、杂波抑制和带内平坦度等指标
• 具有幅度均衡和群时延均衡功能
• 具有内外参考切换功能
• 具有网络控制功能,所有控制命令均可通过本地面板设置或经网络远端设置
SF-D 系列多模块机柜系统
图:SF-D 系列多模块机柜系统
典型应用
• 频谱管理
• 雷达
• 卫星通信
型号与配置
• SF-D 系列双通道微波上/下变频器:双通道相参或非相参可选,可配置共本振或双本振
• 射频覆盖  多倍频程 0.5~67GHz
• 倍频程  S、C、X、Ku 和 Ka
• 详细技术指标请参考 SF-A 系列(多倍频程)与 SF-C 系列(倍频程)微波上/下变频器指标
• 机箱:标准 2U/4U 结构
资源下载
本页技术指标整理自厂商官方资料,实际配置以厂商最新规格书为准。
详细指标请见 SF-D 系列双通道微波上/下变频器 详细指标页。
onetest仪器资源库 · 中星联华 SF-D 系列双通道微波上/下变频器





SF-D 系列双通道微波上/下变频器 详细指标 | 中星联华 SinoLink - onetest仪器资源库
中星联华 · SinoLink
SF-D 系列双通道微波上/下变频器 · 详细指标
双通道 · 相参/非相参可选 · 共本振/双本振 · 指标沿用 SF-A 与 SF-C 系列
产品简介
本页按厂商官方资料《微波变频器产品》(V5.1,更新日期 2024-10-17)收录 SF-D 系列双通道微波上/下变频器的技术说明。
厂商资料明确指出:SF-D 系列的详细技术指标参考 SF-A 系列(多倍频程上/下变频器)与 SF-C 系列(倍频程上/下变频器)的对应指标,故本页仅收录 SF-D 系列自身可确认的规格项,其余指标请见 SFUC-A/SFDC-A 与 SFUC-C/SFDC-C 系列详细指标页。
技术指标
系列定位
• SF-D 是一款高性能、射频信号范围能覆盖多倍频程或倍频程的微波上/下变频器系列
• 频率步进精确到 1Hz,有多种中频和信号带宽可以选择
• 主要应用于频谱管理系统、雷达系统和卫星通信系统等
• 详细的变频、增益、相噪、参考等指标参考 SF-A 和 SF-C 系列微波上/下变频器指标
双通道特性
• 双通道设计具有优异的幅度和相位稳定度
• 双通道相参或非相参可选
• 可以配置共本振或双本振工作
射频覆盖与信号带宽
• 多倍频程量级射频覆盖:0.5~67GHz
• 倍频程射频覆盖:S、C、X、Ku 和 Ka
• 瞬时信号带宽高达 2GHz 以上
通用特性
• 优异的相噪指标:≤-100dBc/Hz@10kHz
• 具有优良的相噪、杂波抑制和带内平坦度等指标
• 具有幅度均衡和群时延均衡功能
• 具有内外参考切换功能
• 具有网络控制功能
• 所有控制命令均可通过本地面板设置或经网络远端设置
• 标准的 2U/4U 机箱结构
本页技术指标整理自厂商官方资料《微波变频器产品》(V5.1,更新日期 2024-10-17),实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SF-D 系列双通道微波上/下变频器 产品介绍页。
