中星联华 · SinoLink
SL4301A 射频信号采集记录回放仪
1MHz至6GHz（可扩展至18GHz/67GHz）· 记录回放带宽最高2GHz · 采样率最高4.8GSPS · 便携式
产品简介

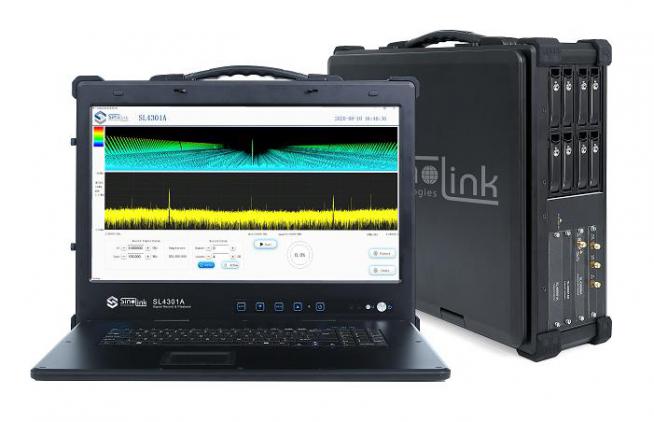

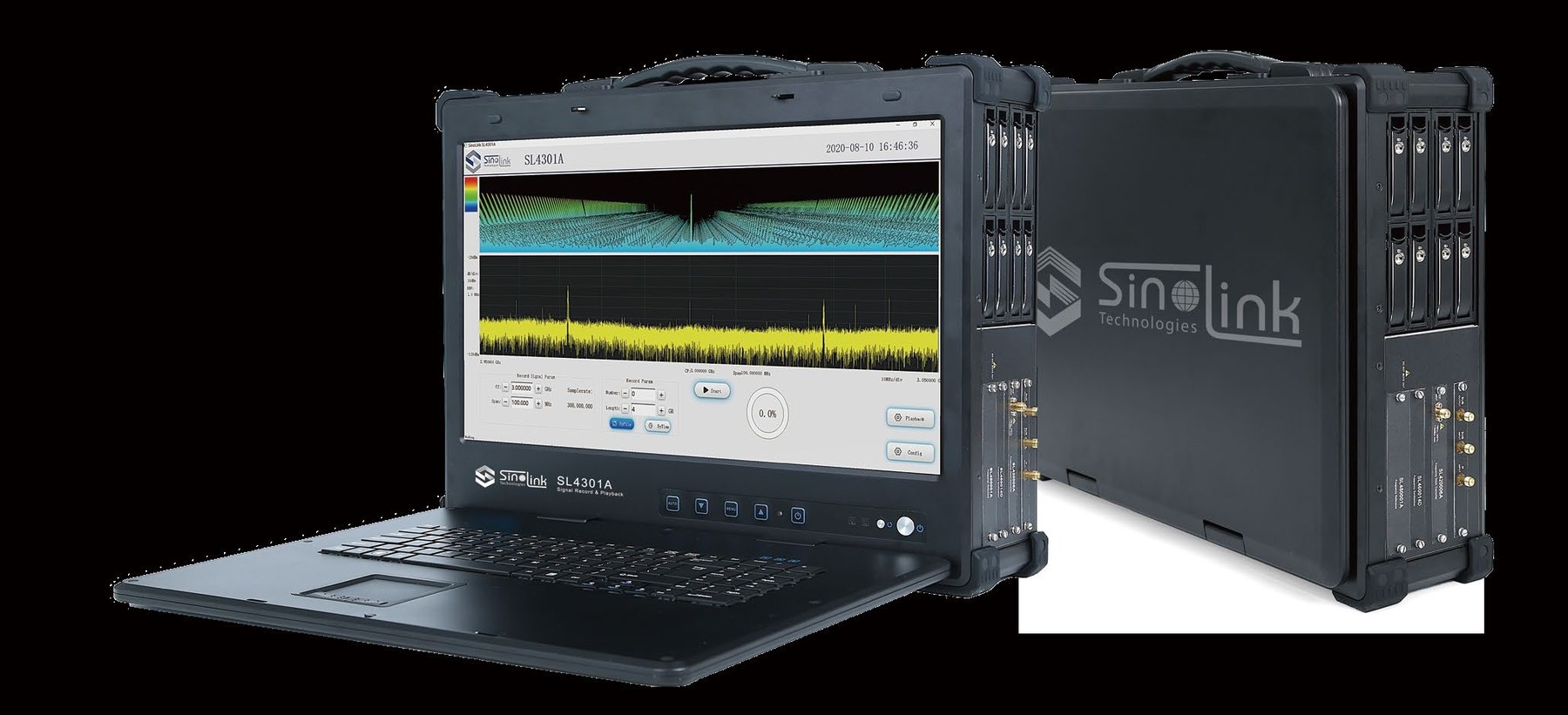

SL4301A 射频信号采集记录回放仪是一款便携式射频信号采集记录回放设备，单机最大可支持 18GHz（可扩展至 67GHz），可以对射频信号直接进行采集、记录和回放，数据记录和回放带宽高达 2GHz。设备由上下变频器模块、高性能 ADC、DAC 和高性能磁盘阵列组成，结构紧凑，方便外场携带。
设备配备 18.5 寸高分辨率显示屏（1920×1080），具备频谱展示与类似频谱仪的操作方式；硬盘支持可插拔，读写速率高，便于数据导入导出，系统采用双备份结构，备份容量最大 13.6TB。采集带宽从 100kHz 至 2GHz 连续可变，回放采样率从 250kSPS 至最高 4.8GSPS 分档位可变。
软件层面具备离线式信号分析、信号产生、信号合成软件，支持数字通信信号、雷达脉冲信号、跳频信号等多种类型的信号分析和产生，以及理想信号与采存信号的合成回放。设备支持系统功率校准（可导入系统 S 参数数据自动补偿系统增益误差）、多文件无间断连续回放，并提供标准 SCPI 指令与 Socket 命令传输方式的远程控制能力。
核心参数
• 信号频率范围 1MHz～6GHz（-B1000／-B2000 选件支持 6GHz／18GHz）
• 可扩展至 67GHz
• 采集信号带宽范围：100kHz~100MHz（-B100）／200MHz（-B200）／500MHz（-B500）／1GHz（-B1000）／2GHz（-B2000）
• 回放最大信号带宽：100MHz／200MHz／500MHz／1GHz／2GHz（对应五个带宽选件）
• IQ 采样率
125MSPS@100MHz
250MSPS@200MHz
600MSPS@500MHz
2400MSPS@1000MHz
2400MSPS@2000MHz
• ADC 分辨率 14bit
• DAC 分辨率 16bit（-B100／-B200／-B500），14bit（-B1000／-B2000）
• 测量范围：-100dBm~0dBm
• 输入增益 0~40dB，0.5dB 步进
• 功率精度 1MHz~6GHz ±1.5dB
• 带内平坦度
＜3dB@最大带宽
＜1dB@100MHz 带宽
• 噪声功率谱密度
≤-140dBm/Hz（1MHz~500MHz）
≤-135dBm/Hz（500MHz~3GHz）
≤-130dBm/Hz（3GHz~6GHz）
• 镜频抑制比 ≤-40dBc（-45dBc typ）
• 杂散抑制比 ≤-40dBc（-45dBc typ）
• 回放幅度 最大输出信号功率 10dBm（-B100／-B200／-B500）、0dBm（-B1000／-B2000）
• 功率分辨率 0.5dB
• 功率误差 ±1dB
• 功率动态范围 0~60dB 步进 0.5dB
• 实时频谱监视：最小频谱分辨率 10Hz，具备频谱缩放、MaxHold、二维频谱瀑布图与宽带全景扫描
图：SL4301A 星座图与频谱分析结果
• 存储与落盘 选件 -HC04／-HC08／-HC16／-HC32／-HC64
• 落盘速度 4.8GB/s（2000／1000MHz）～0.25GB/s（50MHz）
• 通用参数 工作温度 0~+50℃，存储温度 -40~+70℃，海拔 4500m
• 工作电压 90~220Vac，50/60Hz
• 功耗与重量 功耗 200W（B50/100/200）／260W（B500）／280W（B2000）
• 单机重量 ＜14kg～＜18kg
产品特性
采集与记录
• 连续可变采集带宽：从 100kHz 至 2GHz 带宽连续可变，高效精准地观测和采集信号
• 一体化射频模块：集成可插拔射频模块，单机最大可支持 18GHz（可扩展至 67GHz）
• 可选采集带宽选件 -B100／-B200／-B500／-B1000／-B2000，最大带宽分别为 100MHz／200MHz／500MHz／1GHz／2GHz
• 实时频谱监视：最小频谱分辨率 10Hz，具备频谱缩放显示及 MaxHold、二维频谱瀑布图等宽带全景扫描功能
• 采集控制：用户自定义门限激活式自动采集（信号幅度 0dBm~-40dBm 可选）、本机时钟启动采集、采集时间与单文件字节数自定义、连续多文件采集
• 支持实时不间断采集记录的同时实时显示频谱／瀑布图，RBW/SPAN 可设置

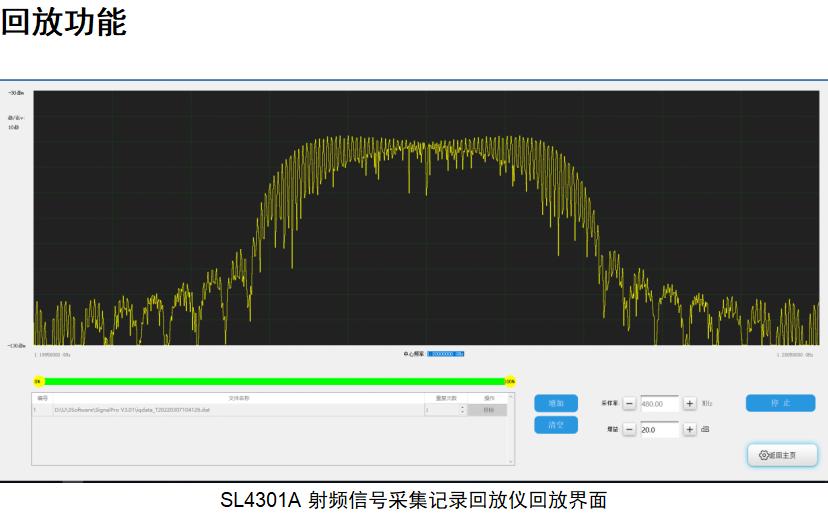

回放与输出
• 可变回放采样率：从 250kSPS 至最高采样率 4.8GSPS 分档位可变
• 支持多文件无间断连续回放：可选择多个数据文件按照指定顺序和循环次数无间断连续输出
• 功率动态范围 0~60dB，步进 0.5dB
• 功率误差 ±1dB（相对采集中心频率）
• 信号回放设置分辨率 10Hz
可视化与数据管理
• 可视化操作界面：18.5 寸高分辨率显示屏（1920×1080），具备频谱展示，类似频谱仪操作方式

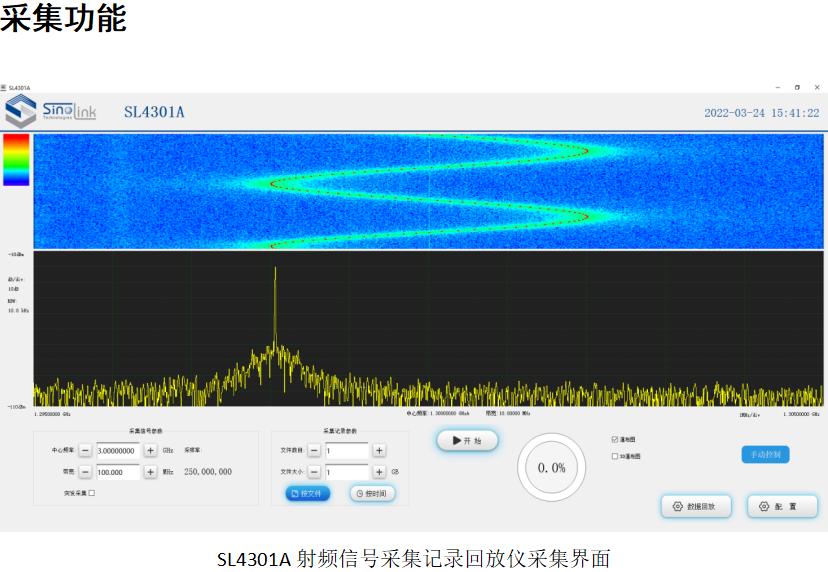

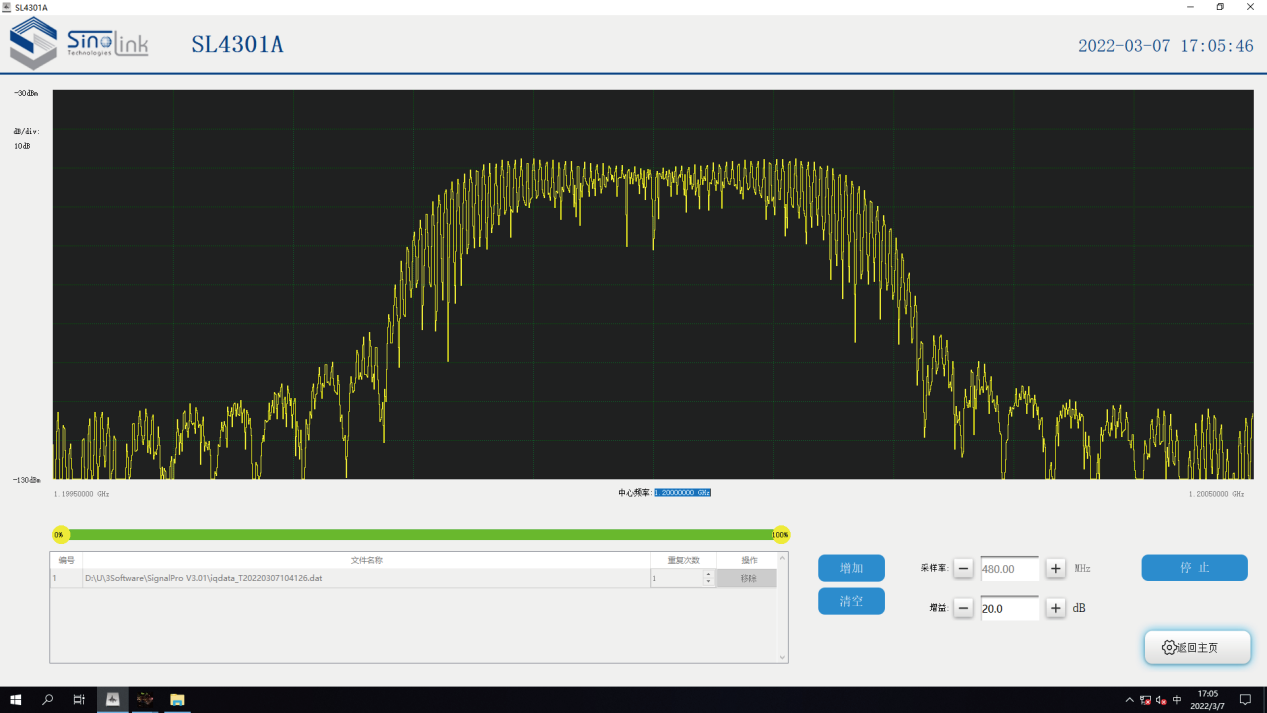

图：SL4301A 频谱分析软件界面
• 可插拔硬盘槽位：硬盘可插拔，超高读写速率，便于数据导入导出
• 系统双备份系统：在保证落盘效率的情况下有效保障数据安全（备份容量最大 13.6TB）
• 具备格式转换、截取和导出功能：二进制文件格式（.dat）可转换为 Matlab 数据文件（.mat）和 SignalVu 文件格式（.TIQ）
• 具备数据备份功能（备份最大容量为 13.6TB）
软件与远程控制
• 强大的软件功能：具备离线式信号分析、信号产生、信号合成软件
• 支持数字通信信号、雷达脉冲信号、跳频信号等多种类型的信号分析和产生
• 支持理想信号和采存信号合成回放
图：SL4301A 记录与回放软件多视图
• 支持系统功率校准功能：能够导入系统 S 参数数据，自动补偿系统增益误差
• 支持远程控制：标准 SCPI 指令，支持 Socket 命令传输方式
典型应用
• 雷达
• 导航
• 遥测遥感
• 卫星通信
• 频谱管理
• 汽车电磁兼容
• 消费电子
• 抗干扰及复杂电磁环境测试
• 无线通信
型号与配置
• 标配：SL4301A 便携式射频信号采集记录回放仪主机、SL4301A 管理软件（频率范围 1MHz-6GHz）、电源线、派力肯携行箱
• 带宽选件（五选一）
-B2000 最大带宽 2000MHz
-B1000 最大带宽 1000MHz
-B500 最大带宽 500MHz
-B200 最大带宽 200MHz
-B100 最大带宽 100MHz
• 功能选件（三选一）：-RC 采集功能
• -PB 回放功能
• -RCP 采集回放功能
• 存储选件（五选一）
-HC64（61.44TB 标称／54.4TB 系统识别）
-HC32（30.72TB／27.2TB）
-HC16（15.36TB／13.6TB）
-HC08（7.68TB／6.8TB）
-HC04（3.84TB／3.4TB）
• 保修选件（二选一）
-EW03 三年保修
-EW05 五年保修
• 软件选件（选配） SignalVu-PC 信号处理及分析软件

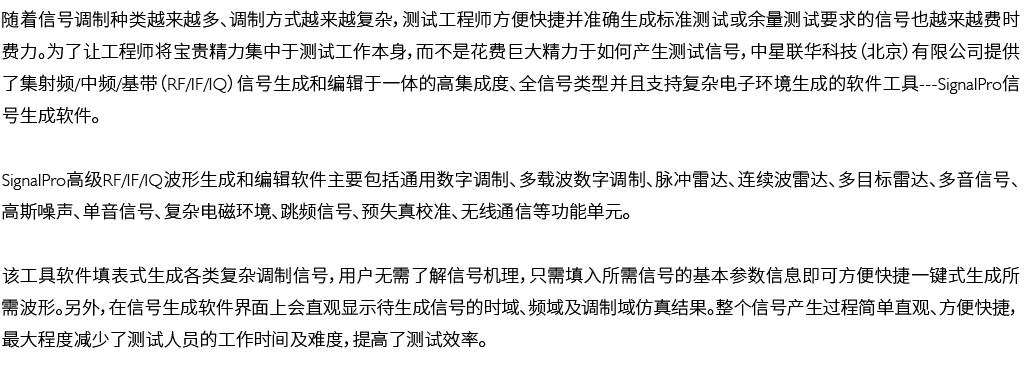

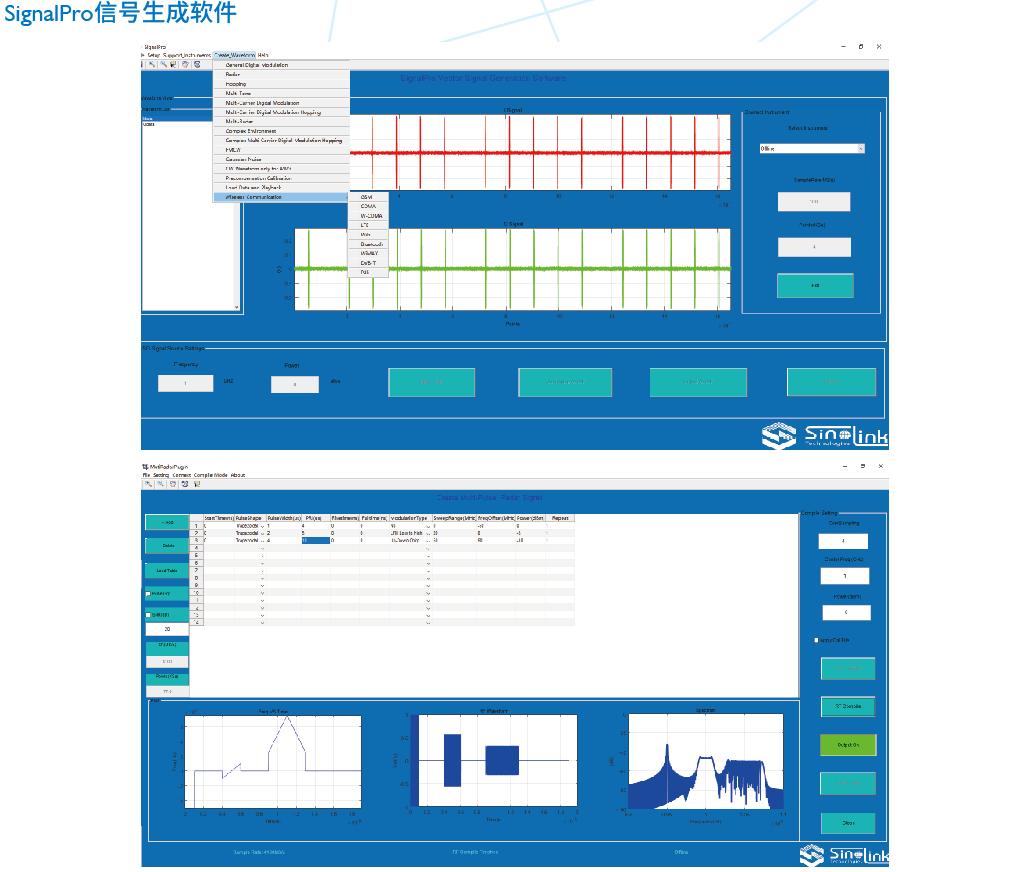

• SignalPro 信号生成软件

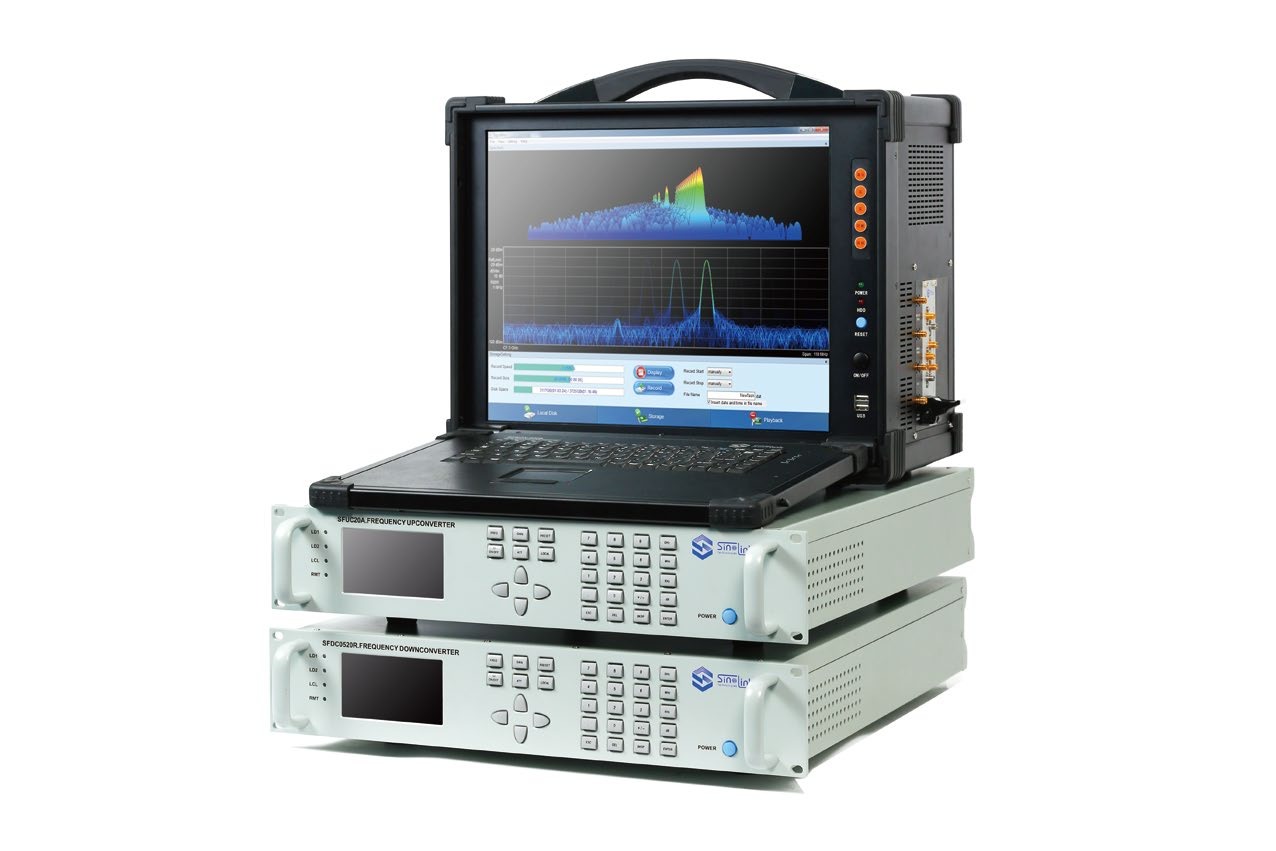

• 变频选件（选配）
SDC18G-1／SUC18G-1（-B1000 支持 18GHz）
SDC18G-2／SUC18G-2（-B2000 支持 18GHz）

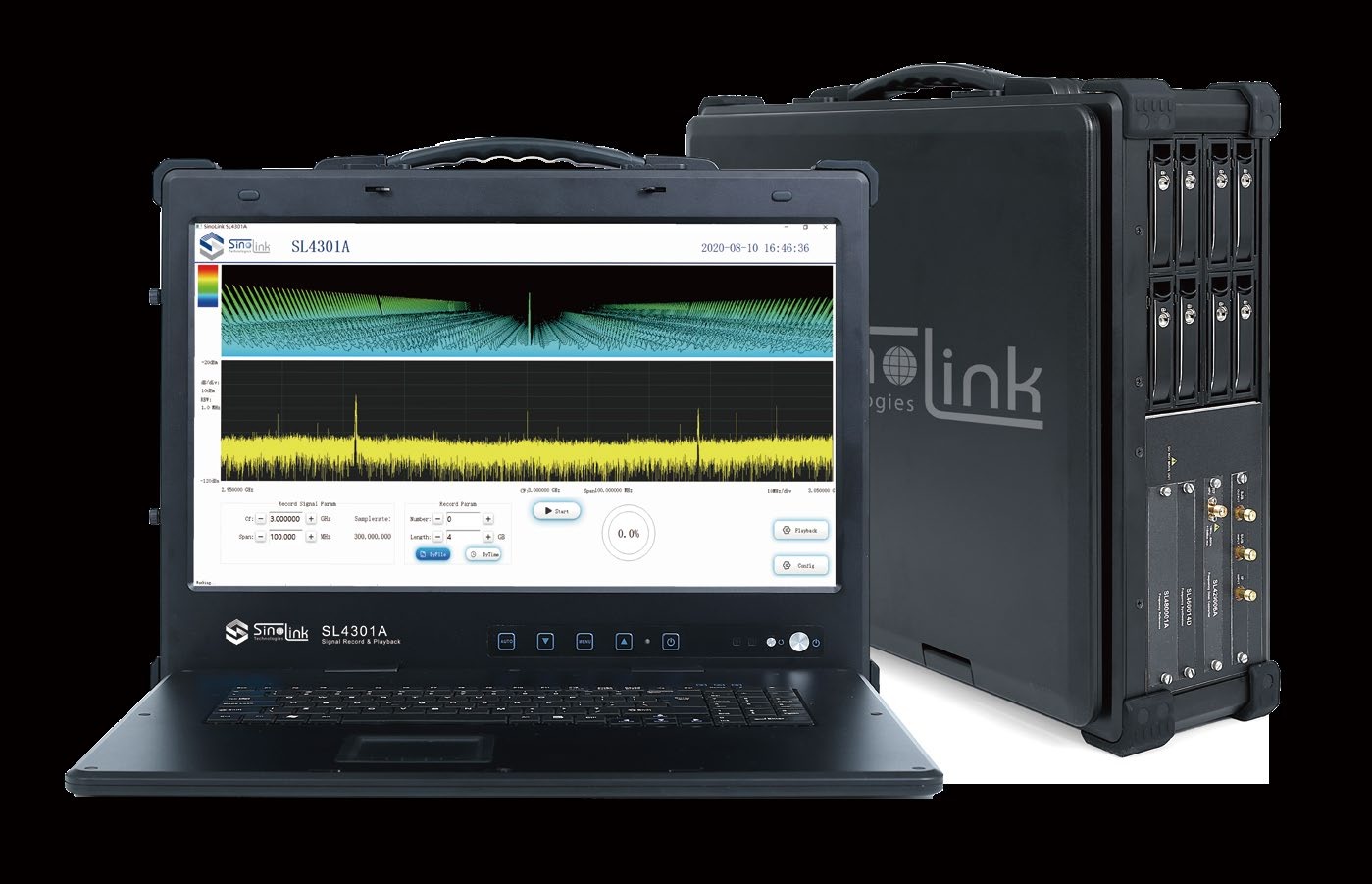

• 装备形态 配用专用携行装具，下翻式便携机箱，自带屏幕键盘
• 射频模块支持插拔、更换升级（-B1000／-B2000 不支持）
• DVD 光驱读刻一体（仅 -B500／-B1000／-B2000）
• 尺寸与重量
455mm×345mm×130mm（-B100／-B200，＜14kg）
455mm×345mm×180mm（-B500／-B1000／-B2000，＜17kg／＜18kg）
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SL4301A 射频信号采集记录回放仪 详细指标页。
onetest仪器资源库 · 中星联华 SL4301A 射频信号采集记录回放仪
中星联华 · SinoLink
SL4301A 射频信号采集记录回放仪 · 详细指标
1MHz至6GHz（可扩展18GHz/67GHz）· 带宽最高2GHz · 完整技术指标
产品简介
本页按厂商官方资料《SL4301A 射频信号采集记录回放仪 产品手册》（V2.2，更新日期 2025-08-29）收录完整技术指标，覆盖采集功能、回放功能、实时频谱监视、软件功能与通用参数。
SL4301A 的带宽指标随 -B100／-B200／-B500／-B1000／-B2000 五个带宽选件分档，本页按选件分列各项取值，引用时须连同所选带宽选件一并理解。

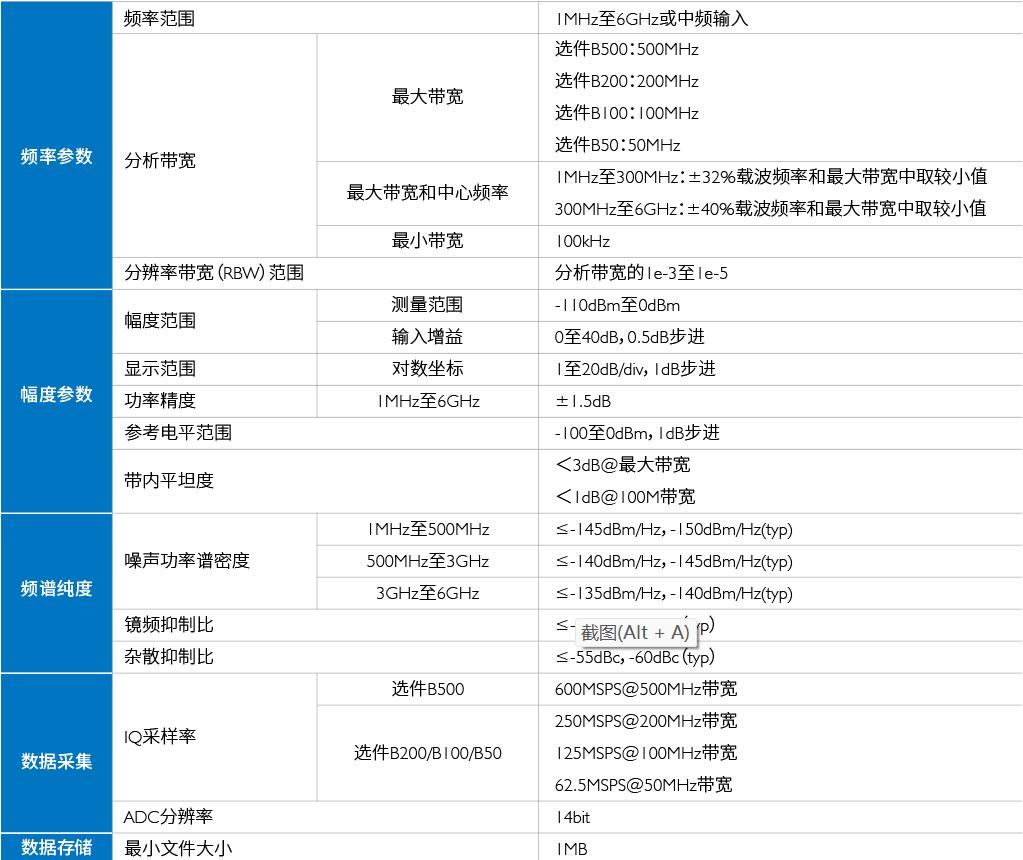

技术指标
采集功能
• 通道数：1（全部带宽选件）
• 信号频率范围
1MHz～6GHz（-B100／-B200／-B500）
1MHz～6GHz/18GHz（-B1000／-B2000）
• 采集信号带宽范围
100kHz~100MHz（-B100）
100kHz~200MHz（-B200）
100kHz~500MHz（-B500）
100kHz~1GHz（-B1000）
100kHz~2GHz（-B2000）
• 采集信号最大带宽：100MHz／200MHz／500MHz／1GHz／2GHz
• 分辨率带宽（RBW）范围：分析带宽的 1e-3~1e-5
• 测量范围：-100dBm~0dBm
• 输入增益：0~40dB，0.5dB 步进
• 显示范围：对数坐标 1~20dB/div，1dB 步进
• 功率精度：1MHz~6GHz ±1.5dB
• 参考电平范围：-50~0dBm，1dB 步进
• 带内平坦度
＜3dB@最大带宽
＜1dB@100MHz 带宽
• 噪声功率谱密度
1MHz~500MHz ≤-140dBm/Hz（-150dBm/Hz typ）
500MHz~3GHz ≤-135dBm/Hz（-145dBm/Hz typ）
3GHz~6GHz ≤-130dBm/Hz（-140dBm/Hz typ）
• 镜频抑制比 ≤-40dBc（-45dBc typ）
• 杂散抑制比 ≤-40dBc（-45dBc typ）
• IQ 采样率
125MSPS@100MHz 带宽
250MSPS@200MHz 带宽
600MSPS@500MHz 带宽
2400MSPS@1000MHz 带宽
2400MSPS@2000MHz 带宽
• ADC 分辨率：14bit
• 数据存储：最小文件大小 1MB

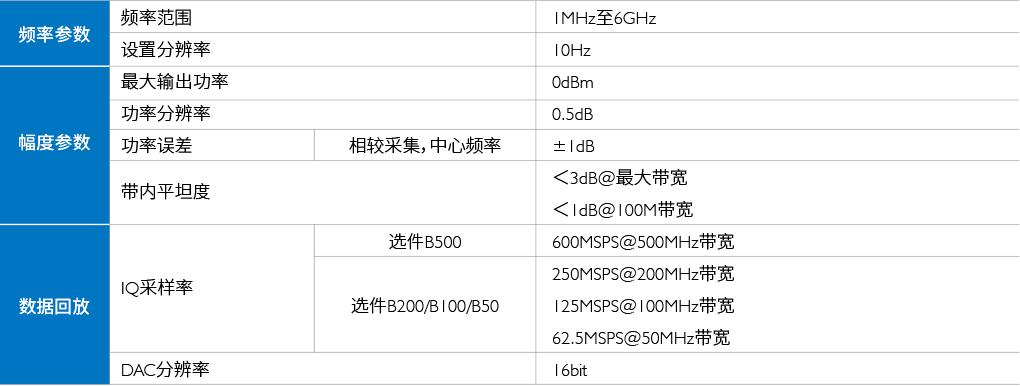

回放功能
• 通道数：1（全部带宽选件）
• 信号回放频率范围
1MHz～6GHz（-B100／-B200／-B500）
1MHz～6GHz/18GHz（-B1000／-B2000）
• 回放最大信号带宽：100MHz／200MHz／500MHz／1GHz／2GHz
• 信号回放设置分辨率：10Hz
• 最大输出信号功率
10dBm（-B100／-B200／-B500）
0dBm（-B1000／-B2000）
• 功率分辨率：0.5dB
• 功率误差：相对采集中心频率 ±1dB
• 功率动态范围：0~60dB，步进 0.5dB
• IQ 采样率
125MSPS@100MHz 带宽
250MSPS@200MHz 带宽
600MSPS@500MHz 带宽
2400MSPS@1000MHz 带宽
2400MSPS@2000MHz 带宽
• DAC 分辨率
16bit（-B100／-B200／-B500）
14bit（-B1000／-B2000）
实时频谱监视与采集控制
• 信号动态频谱展示
1MHz～6GHz（-B100／-B200／-B500）
1MHz～6GHz/18GHz（-B1000／-B2000）
• 最小频谱分辨率：10Hz
• 具备频谱缩放显示及 MaxHold 功能
• 具备二维频谱瀑布图等宽带全景扫描功能
• 具备信号测量功能，如频点、功率等
• 用户自定义门限激活式自动采集功能（信号幅度 0dBm~-40dBm 可选）
• 在频谱图内进行信号选择，实现“所见即所采”，并可自动配置采集
• 具备本机时钟启动采集功能（用户设定起始与结束时间）
• 具备信号采集时间长短自定义功能（分钟、小时）与单个文件字节长短自定义功能（MB、GB）
• 具备信号采集连续多个文件功能（每单个文件 MB、GB）
• 具备数据备份功能（备份最大容量为 13.6TB）
• 具备格式转换、截取和导出功能：二进制文件格式（.dat）可转换为 Matlab 数据文件（.mat）和 SignalVu 文件格式（.TIQ）
• 具备实时不间断采集记录的同时，实时显示频谱／瀑布图，RBW/SPAN 可设置
软件功能

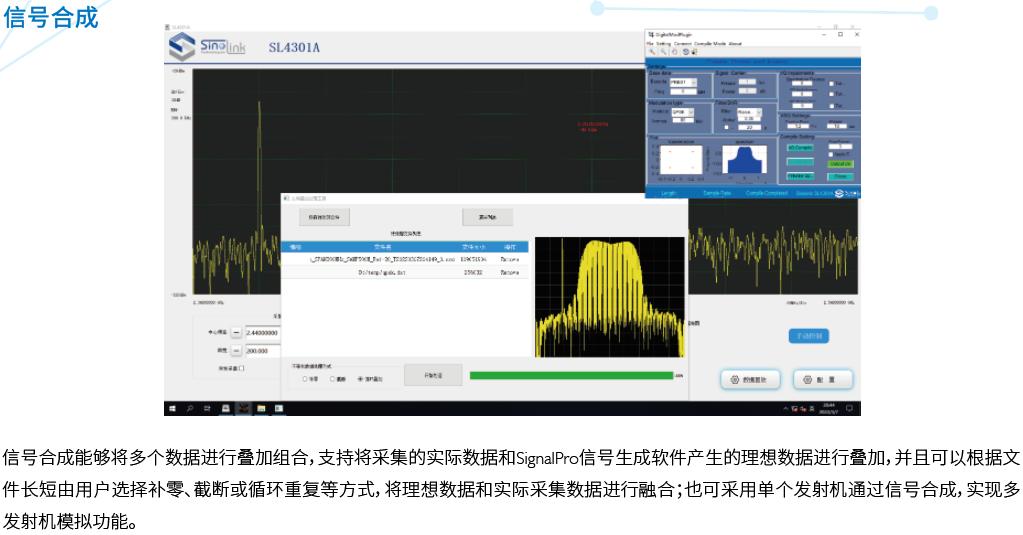

• 信号合成：能够将多个数据进行叠加组合，支持将采集的实际数据和 SignalPro 信号生成软件产生的理想数据进行叠加
• 信号合成可根据文件长短由用户选择补零、截断或循环重复等方式，将理想数据和实际采集数据进行融合
• 也可采用单个发射机通过信号合成，实现多发射机模拟功能

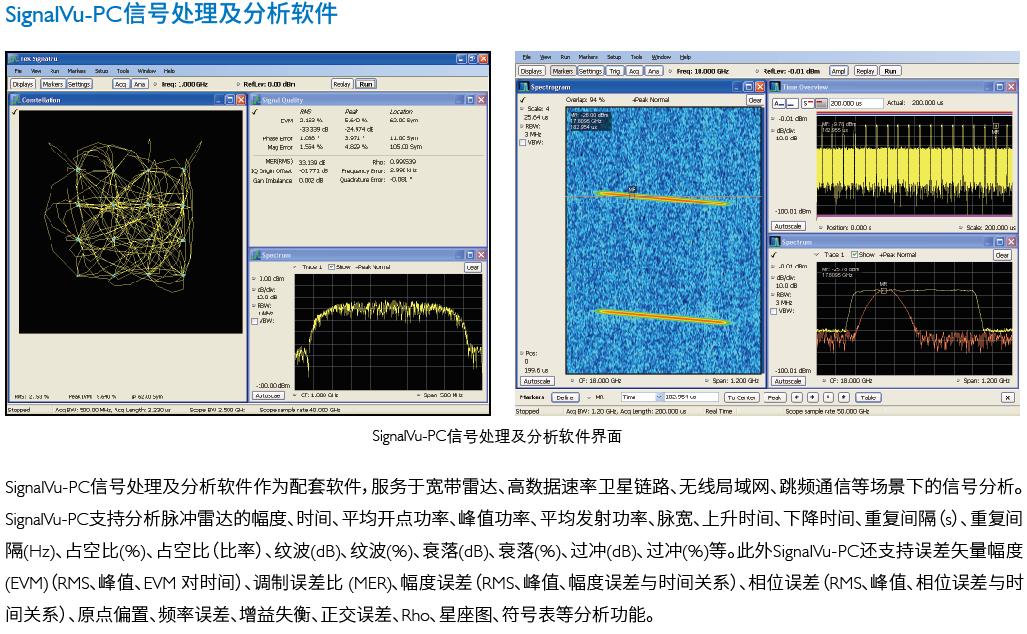

• SignalVu-PC 信号处理及分析软件：服务于宽带雷达、高数据速率卫星链路、无线局域网、跳频通信等场景下的信号分析
• 支持脉冲雷达的幅度、时间、平均开点功率、峰值功率、平均发射功率、脉宽、上升时间、下降时间、重复间隔、占空比、纹波、衰落、过冲等分析
• 支持 EVM（RMS／峰值／EVM 对时间）、MER、幅度误差、相位误差、原点偏置、频率误差、增益失衡、正交误差、Rho、星座图、符号表等分析
• 支持 BPSK、QPSK、OQPSK、8PSK、16QAM、64QAM、256QAM、16APSK、32APSK、GMSK、π/4DQPSK、DQPSK、D8PSK 等数字信号
• 可对采集数据中的常规信号进行离线分析功能，支持 RF I/Q、幅度、功率、频率随时间变化等分析
• 支持远程控制：标准 SCPI 指令，支持 Socket 命令传输方式

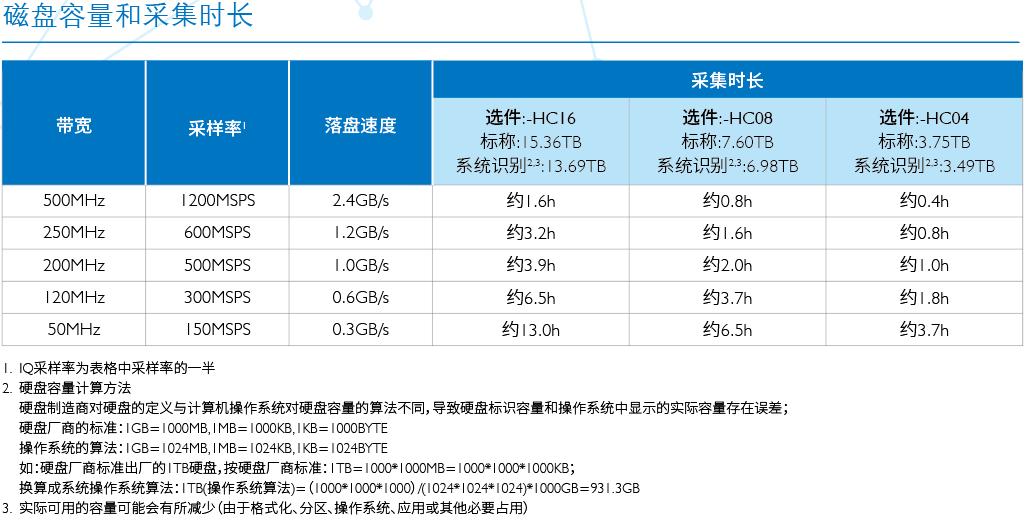

存储与采集时长
• 硬盘容量计算以厂商定义为准
1GB=1000MB，1MB=1000KB，1KB=1000BYTE
实际可用容量可能因格式化、分区、操作系统等占用而减少
• IQ 采样率为采集／回放采样率的一半
• 2000MHz／4800MSPS 落盘速度 4.8GB/s
• 采集时长约 3.1h（-HC64）／约 1.5h（-HC32）／约 0.7h（-HC16）／约 0.39h（-HC08）
• 1000MHz／2400MSPS 落盘速度 4.8GB/s
• 采集时长约 3.1h（-HC64）／约 1.5h（-HC32）／约 0.7h（-HC16）／约 0.39h（-HC08）
• 500MHz／1200MSPS 落盘速度 2.4GB/s
• 采集时长约 6.2h（-HC64）／约 3.1h（-HC32）／约 1.5h（-HC16）／约 0.79h（-HC08）／约 0.39h（-HC04）
• 200MHz／500MSPS 落盘速度 1.0GB/s
• 采集时长约 7.5h（-HC32）／约 3.7h（-HC16）／约 1.8h（-HC08）／约 0.9h（-HC04）
• 100MHz／250MSPS 落盘速度 0.5GB/s
• 采集时长约 15h（-HC32）／约 7.5h（-HC16）／约 3.7h（-HC08）／约 1.8h（-HC04）
• 50MHz／125MSPS 落盘速度 0.25GB/s
• 采集时长约 30h（-HC32）／约 15.1h（-HC16）／约 7.5h（-HC08）／约 3.7h（-HC04）

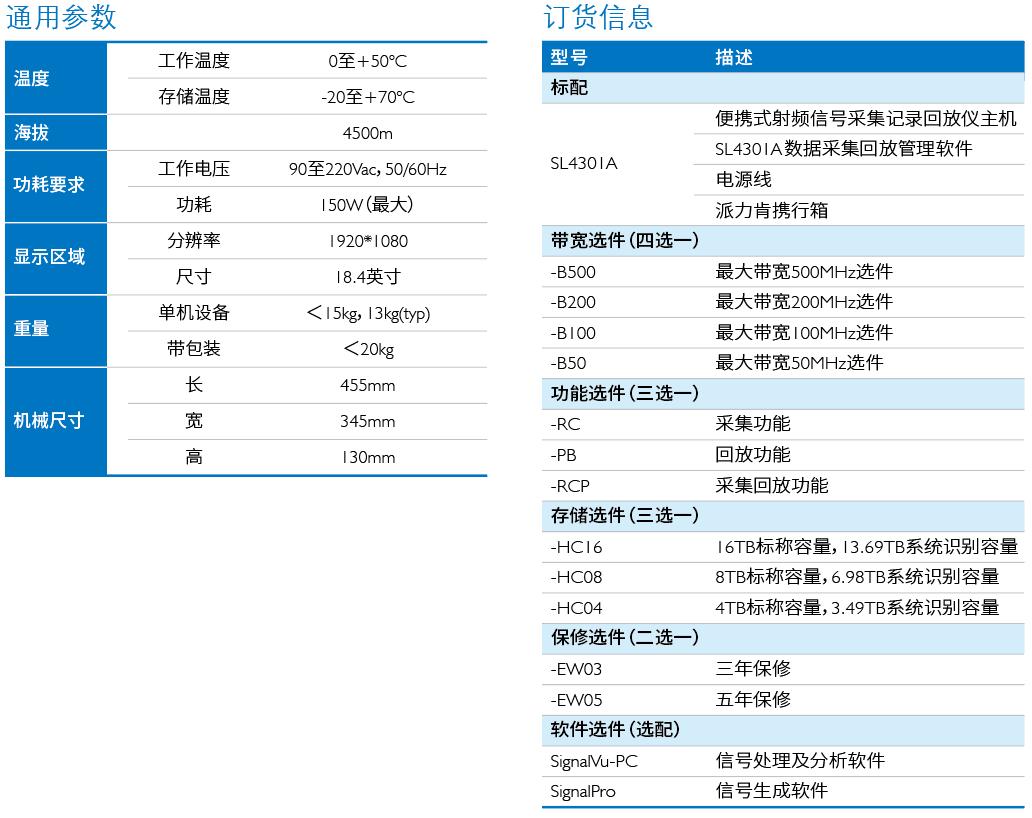

通用参数
• 工作温度 0~+50℃
• 存储温度：-40~+70℃
• 海拔 4500m
• 工作电压：90~220Vac，50/60Hz
• 功耗
B50/100/200 200W（最大）
B500 260W（最大）
B2000 280W（最大）
• 显示区域：分辨率 1920×1080，尺寸 18.5 英寸
• 重量（单机） ＜14kg（-B100／-B200）
• ＜17kg（-B500）
• ＜18kg（-B1000／-B2000）
• 带包装 ＜26kg～＜30kg
• 尺寸
455mm×345mm×130mm（-B100／-B200）
455mm×345mm×180mm（-B500／-B1000／-B2000）
• 万兆网选件（选配）：10GbE 万兆网，万兆网络传输（仅 -B1000／-B2000 条件下可选）
• 保修期：三年
本页技术指标整理自厂商官方资料《SL4301A 射频信号采集记录回放仪 产品手册》（V2.2，更新日期 2025-08-29），实际配置以厂商最新规格书为准。
