中星联华 · SinoLink

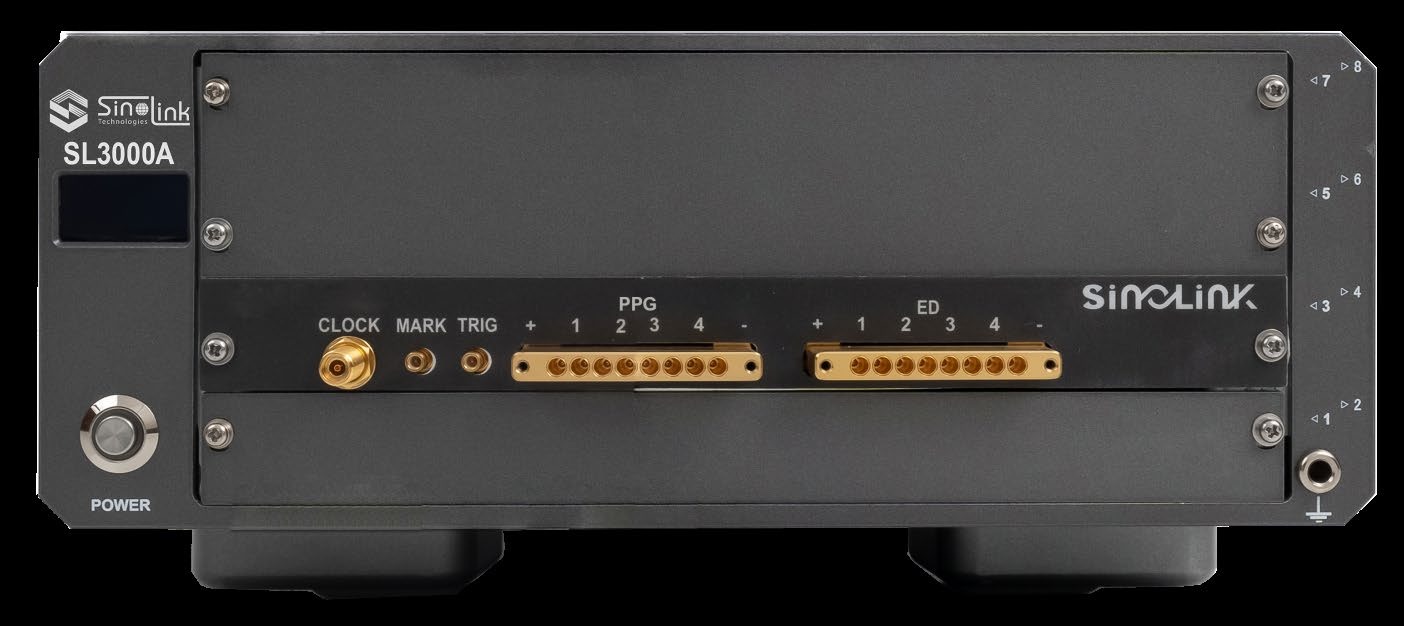

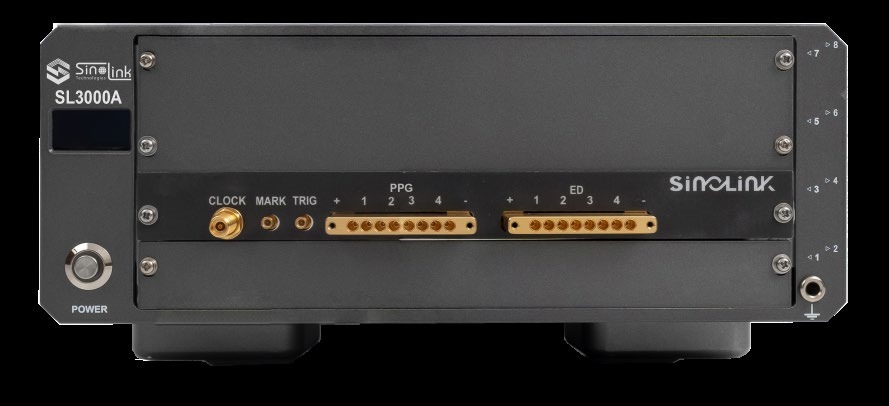

SL3000A 系列误码仪
1.25Gbps至120Gbps · 单机最大16通道PPG+ED · 支持NRZ/PAM4 · PPG内置7 Taps FFE
产品简介
SL3000A 系列误码仪主要用在测试数据中心、核心网／城域网、4G/5G 移动回传和 5G 移动前传使用的 10G/50G/100G/200G/400G/800G 光模块、光缆以及高速互连等应用场景的物理层性能测试，也可以用于高速光芯片、电芯片的生产测试。系列具有优异的性能指标和超高的整机集成度，为高速串行器件模块设计和生产测试提供了一个经济型的方案。

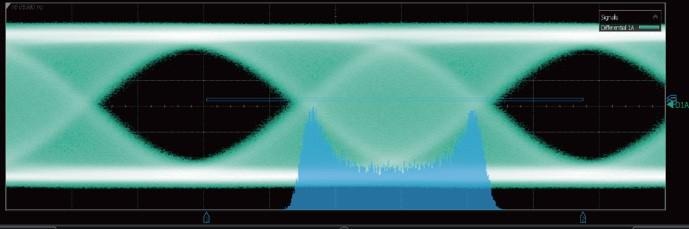

图：SL3000A 星座图测试结果
SL3000A 系列一个 2U 主机支持最大 16 个通道的码型发生器（PPG）和误码检测器（ED），支持主流 NRZ/PAM4 速率和各种定制非标准速率。每通道支持最高 120Gbps 的主流固定标准协议速率，PPG 内置高达 7 个 Taps FFE，同时支持 PAM4 眼高调节，提供灵活的预失真设置来进行通道补偿，最高支持 2.5V 高压差分输出。
接收端 ED 支持高级自动均衡功能，轻松满足各种复杂测试环境，并内置 CDR 时钟恢复功能，无需外部时钟输入。系列方便扩展组建高速信号完整性测试系统，可定制化工装夹具，配套线缆、转接头，以满足不同场景测试需求。

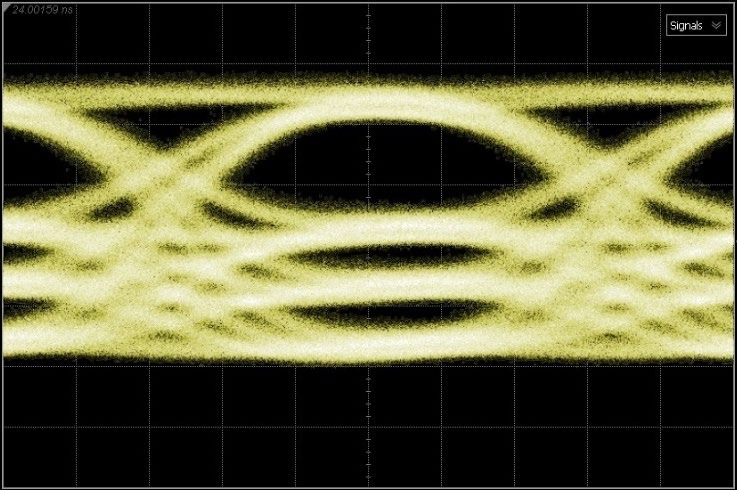

图：SL3000A 眼图测试结果
核心参数
• 速率范围 NRZ 1.25Gbps-60Gbps 连续可调
• PAM4 25GBaud-32GBaud、50GBaud-60GBaud
• 速率步进 10kBaud
• 每通道支持最高 120Gbps 的主流固定标准协议速率
• 通道配置
4 通道（SL3140A 无抖动／SL3141A 带抖动）
8 通道（SL3180A 无抖动／SL3181A 带抖动）
16 通道（SL3116A 无抖动）
• 主机规模：一个 2U 主机支持最大 16 个通道的 PPG 和 ED
• 数据输出 输出幅度 400mVppd 至 1200mVppd 差分
• 高压输出选件 -PG2P5V 最高 2.5Vppd 差分
• AC 耦合
• 输出接口
1×8 高密连接器，配套 2.4mm 或 1.85mm 电缆
上升下降时间（20%~80%）13ps @53.125Gbps NRZ（typ）
• 输出码型 PRBS7/9/13/15/23/31、PRBS13Q/PRBS31Q，其他 JP03A/JP03B/SSPRQ
• 自定义码型长度支持 128bit
• PAM4 Gray Code 与 Pre-code 支持
• 数据输入 输入幅度 250mVppd 至 1000mVppd 差分
• 输入灵敏度 50mV 差分眼高（typ）
• 输入均衡、自动均衡、内置 CDR 均支持
• 通用规格 远程接口 UART、LAN
• 供电 100V 至 240V AC，50Hz 至 60Hz，功耗 ≤400W
• 尺寸重量 242mm(W)×529mm(D)×88mm(H)
• 重量 ≤15kg
• 环境 工作温度 +10℃ 至 +40℃
• 储存温度 -20℃ 至 +70℃
• 工作湿度 无水汽凝结、+35℃、20% 至 80%
• 保修 标配 1 年主机加所有订购模块的保修和支持
• 选件 SL-W3 三年、SL-W5 五年
产品特性
集成度与通道扩展
• 一个 2U 主机支持最大 16 个通道的码型发生器 PPG 和误码检测器 ED
• 输出通道型号
4 通道（SL3140A 无抖动／SL3141A 带抖动）
8 通道（SL3180A 无抖动／SL3181A 带抖动）
16 通道（SL3116A 无抖动）
• 方便扩展组建高速信号完整性测试系统，可定制化工装夹具，配套线缆、转接头
• 打造专用测试工具，使测试更专业、更简单
速率与信令
• 支持主流 NRZ/PAM4 速率和各种定制非标准速率
• 每通道支持最高 120Gbps 的主流固定标准协议速率
• 速率范围 NRZ 1.25Gbps-60Gbps 连续可调
• PAM4 25GBaud-32GBaud、50GBaud-60GBaud
• 速率步进 10kBaud
• 支持 NRZ/PAM4 编码信令格式
发送端（PPG）
• PPG 内置高达 7 个 Taps FFE，同时支持 PAM4 眼高调节，提供灵活的预失真设置来进行通道补偿
• PPG 最高支持 2.5V 高压差分输出
• 支持多种随机码型和高频／中频／低频时钟码型，以及 128bit 自定义码型
• 输出幅度 400mVppd 至 1200mVppd 差分，高压输出选件 -PG2P5V 最高 2.5Vppd 差分
• 输出耦合 AC 耦合；输出接口类型 1×8 高密连接器，配套 2.4mm 或 1.85mm 电缆
• 输出码型
PRBS7/9/13/15/23/31、PRBS13Q/PRBS31Q，其他 JP03A/JP03B/SSPRQ
PAM4 Gray Code、PAM4 Pre-code 支持
接收端（ED）
• 接收端 ED 支持高级自动均衡功能，轻松满足各种复杂测试环境
• 接收端 ED 内置了 CDR 时钟恢复功能，无需外部时钟输入
• 输入耦合 AC 耦合；输入接口类型 1×8 高密连接器，配套 2.4mm 或 1.85mm 电缆
• 输入幅度 250mVppd 至 1000mVppd 差分
• 输入灵敏度 50mV 差分眼高（typ）
• 输入均衡、自动均衡、内置 CDR 均支持
典型应用
• 高速传输链路的测试：Ethernet、eCPRI/RoE、CPRI、SDH/SONET、OTN、InfiniBand、Fibre Channel
• 光收发器／模块测试：SFP28、QSFP28、CFP2/4/8、SFP56、QSFP56、OSFP、QSFP-DD
• 电缆测试：Active Optical Cable（AOC）、Direct Attach Cable（DAC）
• 高速光电器件测试：TOSA、ROSA、High-Speed Optical Engine、PHY、Driver IC、CPO
• 数据中心、核心网／城域网、4G/5G 移动回传和前传的物理层性能测试
• 高速光芯片、电芯片的生产测试
型号与配置
• SL3140A：4 通道码型发生器／误码检测器，无抖动
• SL3141A：4 通道码型发生器／误码检测器，带抖动
• SL3180A：8 通道码型发生器／误码检测器，无抖动
• SL3181A：8 通道码型发生器／误码检测器，带抖动
• SL3116A：16 通道码型发生器／误码检测器，无抖动
• 主机：一个 2U 主机支持最大 16 个通道的 PPG 和 ED
选件与配件
• -PG2P5V：扩展差分输出幅度至 2500mV
• -PGSJ40MA：扩展 SJ 幅度至 1UI@1MHz 32Gbaud
• -SLOTSKEW：插卡延时
• -EDANA1：提供高级分析和显示功能
• SL-HOSTP：配置单独的 PC 电脑作为 SL3000A 主机控制
• SL-ISI ISI 可变插损通道板
• SL-XTALK 信号完整性损伤板
• SL-SW-Serial-link-Insight：高速信号完整性分析工具包

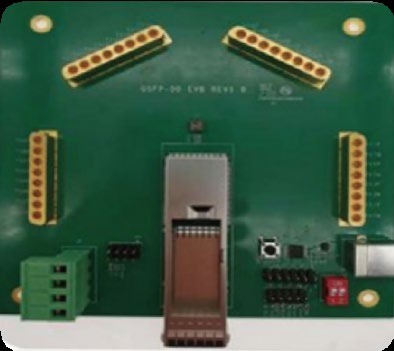

• 测试夹具：SL-400G QSFP-DD MCB、SL-100G QSFP28 MCB、SL-SFP28 MCB、SL-Fixture-Cus（定制）
• 电缆与连接器：2.92mm／2.4mm／1.85mm 电缆组件与连接器、SL-Term-50 50ohm 负载、SL-LTW-08090 力矩扳手、SL-HTC 加固包装箱
• 保修选件
SL-W3 三年主机加所有订购模块的保修和支持
SL-W5 五年主机加所有订购模块的保修和支持
资源下载
本页技术指标整理自厂商官方资料，实际配置以厂商最新规格书为准。
详细指标请见 SL3000A 系列误码仪 详细指标页。
onetest仪器资源库 · 中星联华 SL3000A 系列误码仪
中星联华 · SinoLink
SL3000A 系列误码仪 · 详细指标
1.25Gbps至120Gbps · NRZ/PAM4 · 单机最大16通道 · 完整技术指标
产品简介
本页按厂商官方资料《SL3000A 系列误码仪 Datasheet》（V2.2，更新时间 2025-03-18）收录 SL3000A 系列的通用规格、通用指标与技术指标。
SL3000A 系列的通道数随型号（SL3140A／SL3141A／SL3180A／SL3181A／SL3116A）分档，输出幅度可经 -PG2P5V 选件扩展，本页按型号与选件分别列出，引用时须连同所选配置一并理解。
技术指标
通用规格
• 远程接口：UART、LAN
• 供电 100V 至 240V AC，50Hz 至 60Hz
• 功耗 ≤400W
• 尺寸：242mm(W)×529mm(D)×88mm(H)
• 重量：≤15kg
通用指标
• 工作温度：+10℃ 至 +40℃
• 储存温度：-20℃ 至 +70℃
• 工作湿度：无水汽凝结，+35℃，20% 至 80%
速率与通道
• 速率范围（NRZ）：1.25Gbps-60Gbps，连续可调
• 速率范围（PAM4）：25GBaud-32GBaud，50GBaud-60GBaud
• 速率步进：10kBaud
• 每通道支持最高 120Gbps 的主流固定标准协议速率
• 输出通道（4 通道） 无抖动 SL3140A
• 带抖动 SL3141A
• 输出通道（8 通道） 无抖动 SL3180A
• 带抖动 SL3181A
• 输出通道（16 通道）：无抖动 SL3116A
• 一个 2U 主机支持最大 16 个通道的码型发生器 PPG 和误码检测器 ED
数据输出（PPG）
• 输出幅度
400mVppd 至 1200mVppd 差分
高压输出选件 -PG2P5V 最高 2.5Vppd 差分
• 输出耦合：AC 耦合
• 输出接口类型：1×8 高密连接器，配套 2.4mm 或 1.85mm 电缆
• 输出信令支持：NRZ/PAM4
• 上升下降时间（20%~80%）：13ps @53.125Gbps NRZ（typ）
• 输出码型 随机码型 PRBS7/9/13/15/23/31、PRBS13Q/PRBS31Q
• 其他 JP03A/JP03B/SSPRQ
• 自定义码型长度：支持，128bit
• PAM4 Gray Code
支持
PAM4 Pre-code 支持
• PPG 内置高达 7 个 Taps FFE，同时支持 PAM4 眼高调节
数据输入（ED）
• 输入耦合：AC 耦合
• 输入接口类型：1×8 高密连接器，配套 2.4mm 或 1.85mm 电缆
• 输入信令：NRZ/PAM4
• 输入码型
PRBS7/9/13/15/23/31
PRBS13Q/PRBS31Q
• PAM4 Gray Code：支持
• 输入幅度：250mVppd 至 1000mVppd 差分
• 输入灵敏度：50mV 差分眼高（typ）
• 输入均衡 支持
• 自动均衡 支持
• 内置 CDR 支持
选件与保修
• -PG2P5V：扩展差分输出幅度至 2500mV
• -PGSJ40MA：扩展 SJ 幅度至 1UI@1MHz 32Gbaud
• -SLOTSKEW：插卡延时
• -EDANA1：提供高级分析和显示功能
• 保修 标配 1 年主机加所有订购的模块的保修和支持选件
• SL-W3 三年
• SL-W5 五年
本页技术指标整理自厂商官方资料《SL3000A 系列误码仪 Datasheet》（V2.2，更新时间 2025-03-18），实际配置以厂商最新规格书为准。
产品定位、特性与应用请见 SL3000A 系列误码仪 产品介绍页。
onetest仪器资源库 · 中星联华 SL3000A 系列误码仪 详细指标
