KSW-SPR系列软件无线电开发平台|坤恒顺维|成都坤恒顺维科技股份有限公司 (在产)
● 高达50MHz工作带宽
● 宽频段工作范围
● 基于SCA标准的软件架构
● 多种通信体制的开发演示实例
● 支持万跳跳频
● 丰富的算法库
● 丰富的信号接口
● 便捷的二次开发接口 厂家：坤恒顺维|成都坤恒顺维科技股份有限公司 产地：中国成都
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
坤恒顺维|成都坤恒顺维科技股份有限公司官网：
频谱分析仪_无线信道模拟器_矢量型号发生器-坤恒顺维官网 (ksw-tech.com)
KSW-SPR系列软件无线电开发平台官方网址：
软件无线电平台 - 软件无线电开发平台 - 软件无线电硬件平台 (ksw-tech.com)
软件无线电开发平台
| 产品概述
软件无线电开发平台采用PowerPC+DSP+FPGA的架构设计而成，构造了一个开放性、标准化、模块化的通用硬件平台，各种功能，如工作频段、调制解调类型、数据格式、加密模式、通信协议等，用软件来完成，是具有高度灵活性、开放性的新一代无线通信系统。
| 产品特点
● 高达50MHz工作带宽
● 宽频段工作范围
● 基于SCA标准的软件架构
● 多种通信体制的开发演示实例
● 支持万跳跳频
● 丰富的算法库
● 丰富的信号接口
● 便捷的二次开发接口
| 应用领域
下一代移动通信原型机开发平台 大规模输入输出无线通信设备
| 主要技术指标
|
名称 |
指标 |
|
|
接收机技术指标 |
频率范围 |
2MHz～6GHz |
|
频率步进 |
5Hz |
|
|
频率XX |
2MHz～520MHz：3kHz至20MHz 大于520MHz：1MHz至40MHz 可定制实现：发250MHz，收100MHz |
|
|
跳频速率 |
万跳（小于3GHz频率范围，本振频率切换速度小于5us） |
|
|
自动增益控制范围 |
90dB（可定制实现120dB） |
|
|
噪声系数 |
5dB |
|
|
最高接收电平 |
-10dBm |
|
|
射频阻抗 |
50Ω |
|
|
发射机技术指标
|
频率范围 |
2MHz～6GHz |
|
频率步进 |
5Hz |
|
|
最大频率XX |
50MHz |
|
|
跳频速率 |
万跳（小于3GHz频率范围，本振频率切换速度小于5us） |
|
|
最大输出功率 |
2W |
|
|
输出信号功率动态范围 |
89dB |
|
|
输出信号功率步进 |
1dB |
|
|
射频阻抗 |
50Ω |
|
|
整机射频技术指标 |
频率稳定度 |
10-7 |
|
频率准确度 |
10-7 |
|
|
外参考输入频率 |
5MHz～100MHz |
|
|
外参考输入频率步进 |
1MHz |
|
|
射频双工输出通道数 |
1~4通道（单机） |
|
|
射频输入通道数 |
1~4通道（单机） |
算法库
|
名称 |
功能分类 |
内容 |
|
随机序列发生器 |
高斯序列生成器 |
使用说明 |
|
PN序列生成器 |
网表、使用说明 |
|
|
IQ校准 |
IQ角度、增益、偏置调整 |
网表、使用说明 |
|
IQ信号功率检测 |
IQ信号均值、峰值功率检测 |
网表、使用说明 |
|
数字调制收发算法 |
PSK、MSK/FSK、QAM、CPM调制解调 |
网表、使用说明 |
|
非相干算法频偏估计、符号同步 |
使用说明 |
|
|
相干算法频偏估计、符号同步 |
使用说明 |
|
|
单载波频域均衡器 |
使用说明 |
|
|
同步序列检测 |
相关同步法 |
网表、使用说明 |
|
跳变边沿检测法 |
网表、使用说明 |
|
|
模拟调制收发算法 |
调频信号生成与接收 |
网表、使用说明 |
|
调幅信号生成与接收 |
网表、使用说明
|
|
|
载波单边带信号生成与接收 |
网表、使用说明
|
|
|
音频信源算法 |
信源编解码器 |
网表、使用说明
|
|
OFDM |
OFDM符号生成、调制、解调、同步检测、载波同步 |
使用说明 |
|
FFT和IFFT |
复数FFT和IFFT |
网表、使用说明
|
|
数字滤波器 |
FIR滤波器（包含窗函数） |
网表、使用说明
|
|
CIC滤波器 |
||
|
信道编解码 |
卷积编码、Viterbi译码器 |
网表、使用说明
|
|
LDPC编解码器 |
||
|
RS编解码器 |
||
|
Turbo编解码器 |

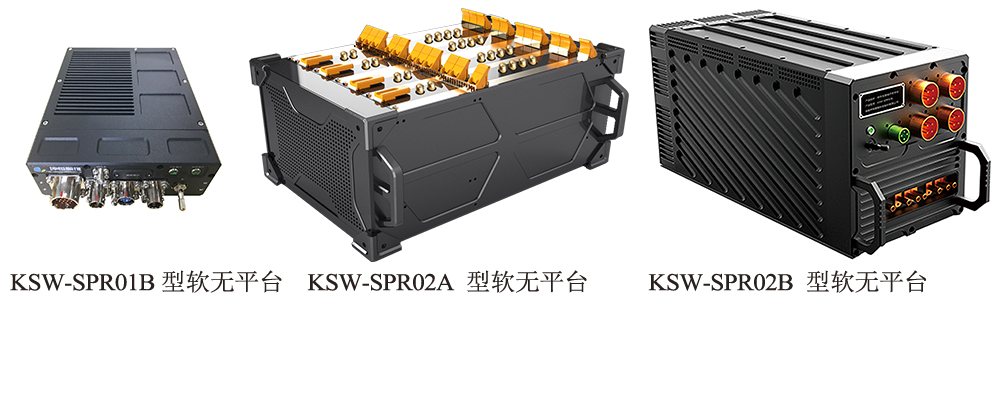

选型指南
|
名称 |
KSW-SPR01B |
KSW-SPR02A |
KSW-SPR02B |
|
类型 |
小型一体化模块 |
开发验证平台 |
实装设备 |
|
收发通道 |
2发2收 |
1发1收 ~4发4收（可选配） |
可定制收发通道数 |
|
频率范围 |
70MHz~6GHz， 可外置滤波器提高特定频率特性 |
1.6MHz~6GHz， 内置优化性能的滤波器组 |
可定制频段 |
|
最大输出功率 |
0dBm 外置功放 可定制 |
可选配400mW、2W 内置功放 可定制 |
0dBm 外置功放 可定制 |
|
整机尺寸 |
91( 宽）*24（高）*173（深） 可定制 |
6U标准VPX板卡 |
机载式定制机箱（mm) 180（宽）*194（高）*307（深） |
|
硬件架构 |
SOC FPGA+射频前端芯片 |
PowerPC+DSP+FPGA 独立射频调理组件 本振组件 |
DSP+FPGA 独立射频调理组件 |
|
电源 |
12V~28V直流 |
220V 交流 |
28V直流 |
注1：如不配射频板，则设备工作频率范围为70MHz~6GHz；
注2：KSW-SPR02B 型PowerPC主控板为PowerPC+FPGA架构，PowerPC可选1颗或者2颗；
注3：射频板输出功率2W，更大输出功率需定制。
