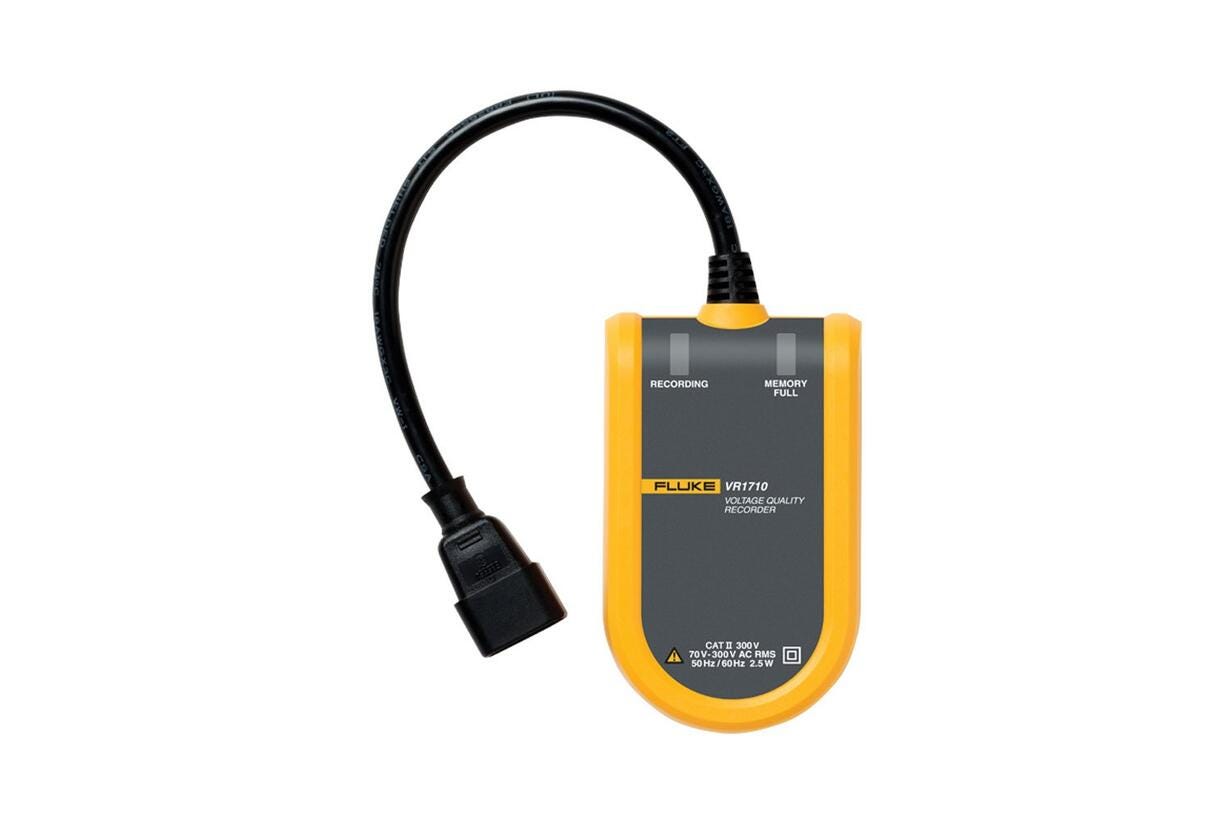

FlukeVR1710单相电压事件记录仪
设置、连接、下载、分析住宅、办公室、医院、和工厂都依赖于电力设备，而电力设备都依赖于好的电能质量
所有时间都可在每一周期洞察所有，每一事件、每一参数－而仅需数秒
- «
- 1
- »
1742-1746-1748 功率分析仪|福禄克 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
福禄克|Fluke

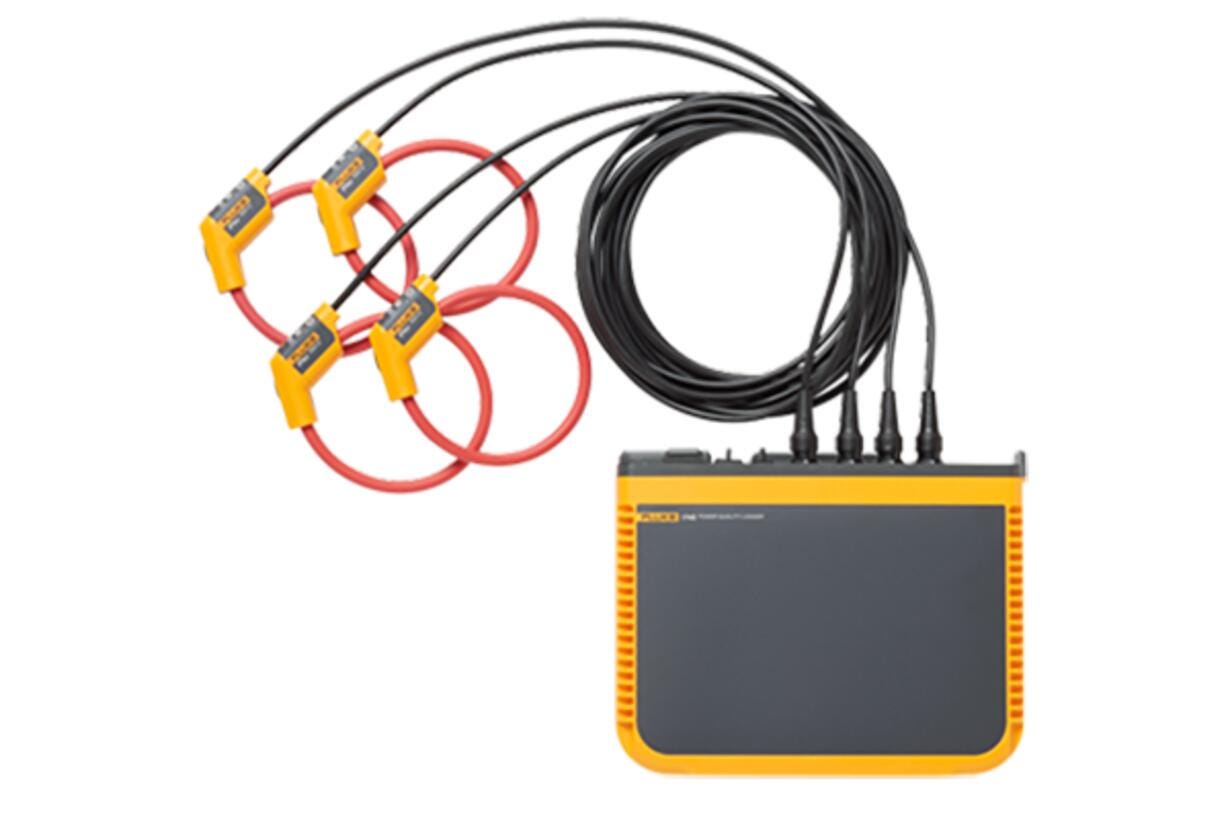

Fluke 1742、1746和1748 在线可移动式电能质量记录仪
测量所有三相电压和电流以及零线电流： 三相和零线电压导线及四个柔性电流探头。 · 全面记录： 该设备中可以存储 20 多个不同的记录会话。可自动记录各种电能和电能质量变量，让您始终掌握测量趋势。 · 测量精度高： 符合严格的 IEC 610
产品简介
移动式在线电能质量分析仪 - 故障排除、量化能量利用率和执行服务质量调查比以往更简单
核心参数
• 电气技术指标：电源
• 电压量程·数值：使用安全的输入插头通过测量电路供电时为 100 V 至 500 V
• 基本间隔·测量的参数：电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量
• 触发记录·数值：RMS 曲线图：每半个电压和电流周期更新一次的全周期 RMS 记录最长 11 s（URMS1/2 符合 IEC 61000-4-30）
• 谐波·数值：IEC 61000-4-7：1 类
• 安全等级·数值：一般：IEC 61010-1：污染等级 2
• 输入电压·数值：电流钳输入：500 mVrms/50 mVrms；波峰系数 2.8
• 量程·数值：使用细柔性电流探头 i17XX-flex1500 IP 24 为 1 A 至 150 A/10 A 至 1500 A
• 工作湿度·数值：IEC 60721-3-3：3K6：
功能特性
• Fluke 1742、1746 和 1748 在线可移动式电能质量记…：Fluke 1742、1746 和 1748 在线可移动式电能质量记录仪可让您轻松快速地实时访问做出重要电能质量和能量决策所需的数据。

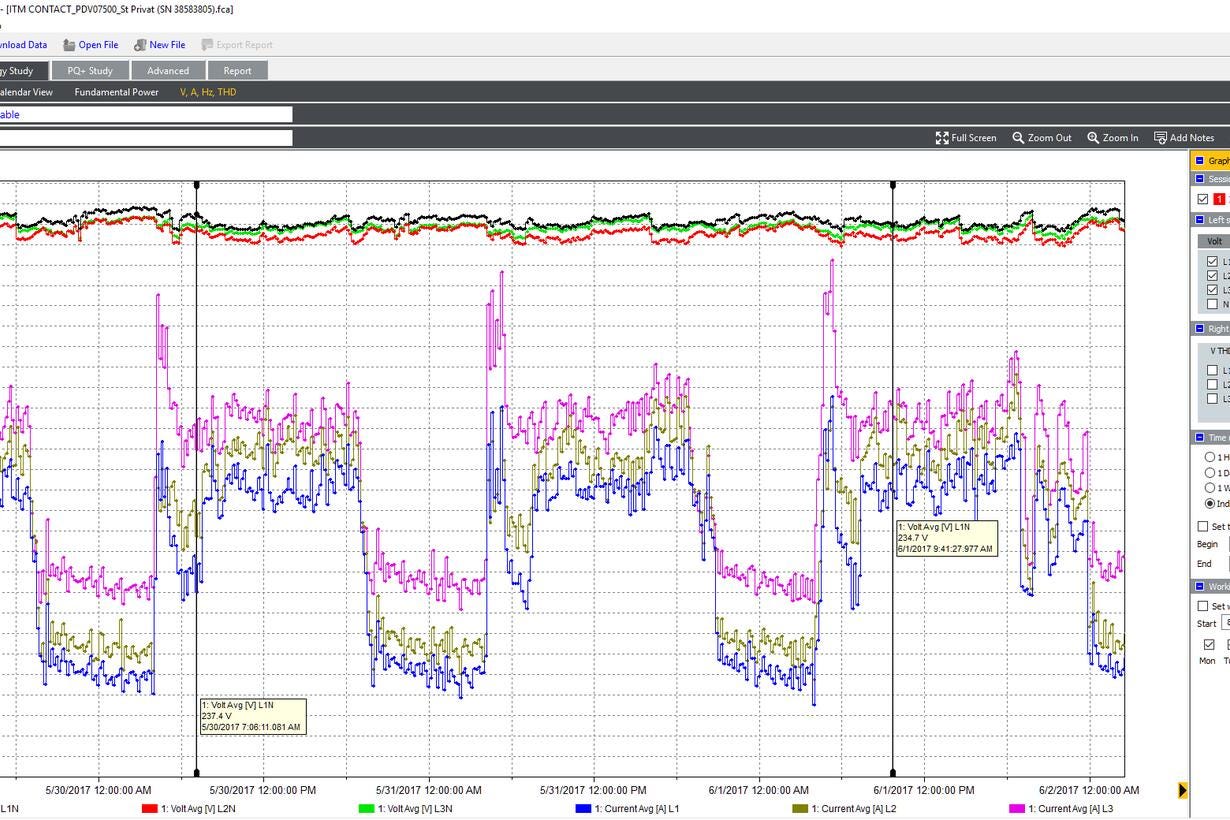

• Fluke 1740 系列在线可移动式电能质量记录仪，体积小巧，坚固…：Fluke 1740 系列在线可移动式电能质量记录仪，体积小巧，坚固耐用，专为需要灵活地排除故障、量化能量利用率和分析配电系统的技术人员和工程师特别设计。Fluke 1740 系列在线可移动式电能质量记录仪完全符合国际电能质量标准（如 IEC 61000-4-30），并且能够同时记录最多 500 个参数，还能够捕获事件，可以帮助您比以往更容易地找出间歇性或难以发现的电能质量问题。随附的 Energy Analyze Plus 软件可根据国内和国际标准（如 EN 50160 和 IEEE 519）迅速评估进户线、变电站或负载处的电能质量。
• 借助优化的用户界面、柔性电流探头和智能测量验证功能，您可以通过数字验…：借助优化的用户界面、柔性电流探头和智能测量验证功能，您可以通过数字验证和纠正连接错误，使得设置比以往更方便，降低测量不确定性。使用无线连接 (WiFi) 直接在现场查看数据，尽可能地减少您在潜在危险环境中的逗留时间，并减少穿戴个人防护装备的麻烦。
• Fluke 1748 在每个平均时段可记录 500 多个不同的参数。…：Fluke 1748 在每个平均时段可记录 500 多个不同的参数。这可让您详细分析电能质量，并将事件与详细波形数据相关联，从而帮助确定干扰的根本原因。对于基本电能质量记录，Fluke 1746 可捕获所有相关电能参数，进行节能研究和电网规划，并提供了一个升级到 1748 的选项。对于简单的负载和能量研究，Fluke 1742 以坚固耐用的包装提供出色的性能，并可以升级到 1746 功能或完整的 1748 功能。
• 哪款电能质量记录仪适合您？：哪款电能质量记录仪适合您？
资源下载
以上内容与指标均取自福禄克（FLUKE）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
福禄克|Fluke · onetest 仪器资源库
福禄克|Fluke
Fluke 1742、1746和1748 在线可移动式电能质量记录仪 详细指标
测量所有三相电压和电流以及零线电流： 三相和零线电压导线及四个柔性电流探头。 · 全面记录： 该设备中可以存储 20 多个不同的记录会话。可自动记录各种电能和电能质量变量，让您始终掌握测量趋势。 · 测量精度高： 符合严格的 IEC 610
详细指标
以下指标取自福禄克（FLUKE）官网该产品页「技术指标」表，为官网公布值；实际精度与适用条件以官方手册为准。
电气技术指标
• 规格：电源
电压量程
• 数值：使用安全的输入插头通过测量电路供电时为 100 V 至 500 V
• 规格：MA-C8 和使用标准电源线时为 100 V 至 240 V (IEC 60320 C7)
• 功耗：最大为 50 VA（使用 MA-C8 适配器供电时最大为 15 VA）
• 效率：≥ 68.2%（符合能效规范）
• 最大空载损耗：< 0.3 W（仅当使用 IEC 60320 输入时）
• 主电源频率：50/60 Hz ± 15%
• 电池：锂离子电池 3.7 V, 9.25 Wh（客户可进行更换）
• 电池供电的运行时间：通常 4 小时
• 充电时间：< 6 小时
• 规格：数据采集
• 分辨率：16 位同步采样
• 取样频率：50/60 Hz 时为 10.24 kHz，与电源频率同步
• 输入信号频率：50/60 Hz（42.5 至 69 Hz）
• 接线方式类型：1- Φ、1- Φ IT、分相、3- Φ 三角形、3- Φ Y-形、3- Φ Y-形 IT、3- Φ Y-形平衡、3- Φ Aron/Blondel（2 元三角形）、3- Φ 三角形开放臂脚、仅电流（负载研究）
• 数据存储：内部闪存（用户无法更换）
• 内存容量：典型值：20 个为期 4 周、间隔为 1 分钟和 500 个事件的记录会话
基本间隔
• 测量的参数：电压、电流、Aux、频率、THD V、THD A、功率、功率因数、基波功率、DPF、电能量
• 平均间隔：1 秒、5 秒、10 秒、30 秒、1 分钟、5 分钟、10 分钟、15 分钟、30 分钟
• 平均时间最小/最大值：电压、电流：每半周期更新的全周波 RMS （URMS1/2 符合 IEC61000-4-30 Aux、功率：200ms）
• 规格：需求间隔（能量仪表模式）
• 测量的参数：电能量（Wh、varh、VAh）、PF、最大需量、电能成本
• 间隔：5 分钟、10 分钟、15 分钟、20 分钟、30 分钟，关
• 规格：电能质量测量
• 测量的参数：电压、频率、不平衡、电压谐波、THD V、电流谐波、THD A、TDD、电压间谐波、TID V、电流间谐波、TID A、闪变、电源信号、上/下偏差
• 平均间隔：所有参数 10 分钟 2 小时（长时间闪变 PLT） 150/180 个周期 (3 s) 谐波（要求软件许可证 IEEE519/REPORT）
• 各次谐波：2 至 50 次谐波 根据 IEC 61000-4-7 分组 用户可配置 取决于应用：子组（谐波 + 间谐波），分组或仅谐波组
• 间谐波：1 至 50 次间谐波
• 总谐波失真：按 50 次电压谐波计算
• 事件：电压：暂降、骤升、中断，电流：浪涌电流 1748：电源信号、瞬态（低频）
触发记录
• 数值：RMS 曲线图：每半个电压和电流周期更新一次的全周期 RMS 记录最长 11 s（URMS1/2 符合 IEC 61000-4-30）
• 规格：电压和电流波形记录最长 200 ms，10/12 周期
• 规格：电源信号：配置频率的 10/12 周期 RMS 记录最长 120s
• 浪涌电流：RMS 曲线图基于 1/2 周期 RMS 稳态触发
• 闪变：符合 IEC 61000-4-15 和 IEEE 1453
• 电力线信号：两个用户定义的频率，最高 3 kHz
• PQ 状况：在一个表格中汇总电能质量测量值。提供每个参数的详细数据
• EN 50160：符合标准
• 可编程 PQ 极限值：使用户定义的极限值符合当地标准
• 规格：符合标准
谐波
• 数值：IEC 61000-4-7：1 类
• 规格：IEEE 519（短时间谐波和极短时间谐波）
• 电能质量：IEC 61000-4-30 A 类、IEC 62586-1、IEC 62586-2（PQI-A-PI 设备）
• 功率：IEEE 1459
• 电能质量合规性：EN 50160
安全等级
• 数值：一般：IEC 61010-1：污染等级 2
• 规格：测量：IEC 61010-2-033：CAT IV 600 V / CAT III 1000 V
• 规格：电源：过电压类别 IV，污染等级 2
• 规格：锂离子电池：IEC 62133

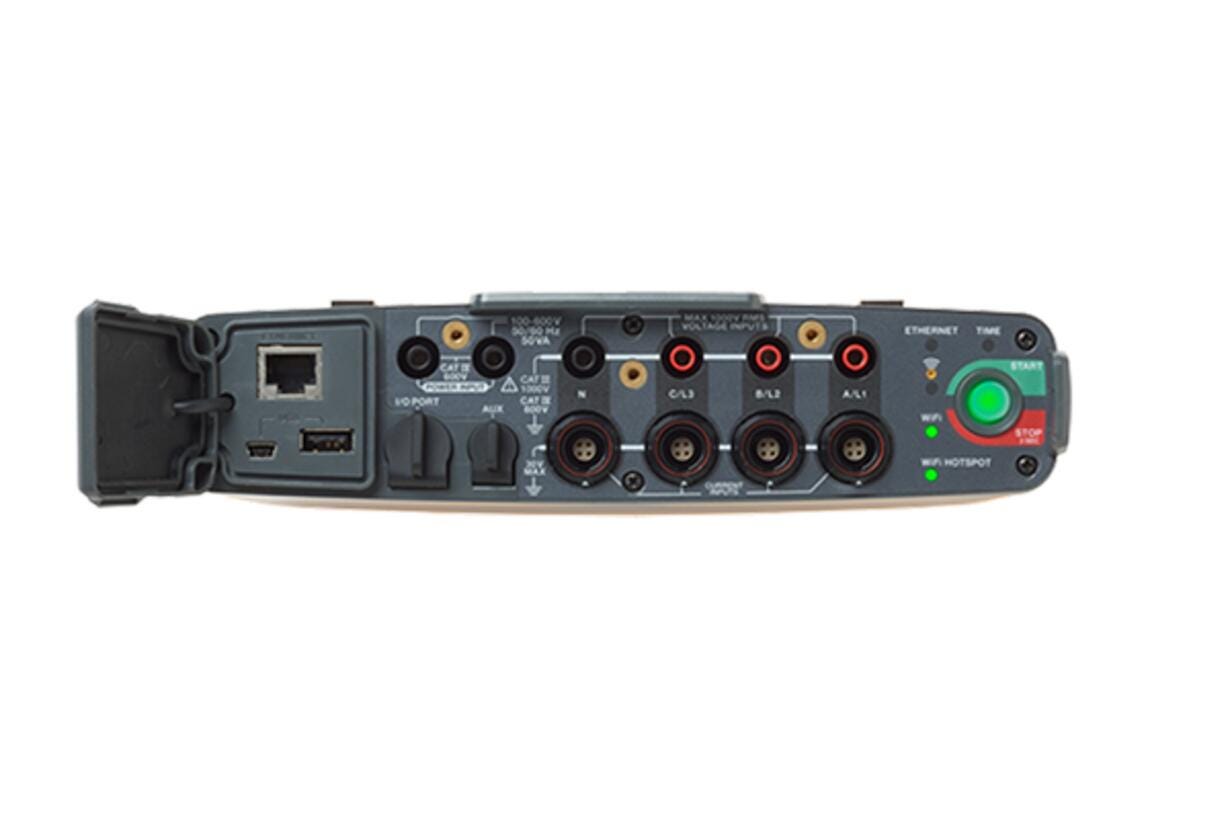

• 规格：接口
• USB-A：通过 U 盘进行文件传输，固件更新，最大供电电流：120 mA
• WiFi：通过直接连接或 WiFi 网络进行文件传输和远程控制
• 蓝牙：从 Fluke Connect®3000 系列模块读取辅助测量数据（需要受支持的 USB 转 BLE 适配器或 WiFi/BLE 适配器，检查可用性）
• USB-mini：将数据下载到 PC
• 规格：电压输入
• 输入通道：4 个（相对于零线的三相电压）
• 最大输入电压：1000 Vrms、CF 1.7
• 输入阻抗：10 MΩ
• 带宽：42.5 Hz 至 3.5 kHz
• 缩放：1:1、可变
• 电压安全等级：1000 V CAT III/600 V CAT IV
• 规格：电流输入
• 输入通道：4 个（三相和零线），为连接的传感器自动选择模式
输入电压
• 数值：电流钳输入：500 mVrms/50 mVrms；波峰系数 2.8
• 规格：Rogowski 罗氏线圈输入：50 Hz 时为 150 mVrms/15 mVrms，60 Hz 时为 180 mVrms/18 mVrms；波峰系数 4；全部位于探头标称量程内
量程
• 数值：使用细柔性电流探头 i17XX-flex1500 IP 24 为 1 A 至 150 A/10 A 至 1500 A
• 规格：使用细柔性电流探头 i17XX-flex3000 IP 24 为 3 A 至 300 A/30 A 至 3000 A
• 规格：使用细柔性电流探头 i17XX-flex6000 IP 36 为 6 A 至 600 A/60 A 至 6000 A
• 规格：40 mA 至 4 A/0.4 A 至 40 A（40 A 电流钳 i40s-EL）
• 带宽：42.5 Hz - 3.5 kHz
• 缩放：1:1、可变
• 规格：辅助输入
• 输入通道：2 个（模拟与辅助适配器，或同时最多 2 个 BLE 设备）
• 输入范围：0 至 ± 10 V dc，或 0 至 ± 1000 V dc（使用可选适配器），1 个读数/秒
• 比例因数：格式：mx + b（增益和偏移）用户可配置
• 显示的单位：用户可进行配置（7 个字符，例如 °C、psi 或 m/s）
• 规格：无线蓝牙连接（检查可用性）
• 输入通道：2
• 支持的模块：Fluke Connect® 3000 系列
• 采集：1 个读数/秒
• 规格：环境指标
• 工作温度：-25 °C 至 +50 °C（-13 °F 至 122 °F） 1
• 存放温度：无电池：-25 °C - +60 °C (-13 °F - 140 °F)，有电池：-20 °C - +50 °C (−4 °F - 122 °F)
工作湿度
• 数值：IEC 60721-3-3：3K6：
• 规格：-25 °C - +30 °C (-13 °F - +86 °F)：≤ 100 %
• 规格：40 °C (104 °F)：55 %
• 规格：50 °C (122 °F)：35 %
• 工作海拔：2000 m（高达 4000 m 时下降为 1000 V CAT II/600 V CAT III/300 V CAT IV）
• 储存海拔：12,000 m
外壳
• 数值：IEC 60529：IP50
• 规格：IEC 60529：IP65，使用 IP65 防护等级电压连接器
• 测振：IEC 60721-3-3 / 3M2
电磁兼容性 (EMC)
• 数值：EN 61326-1：工业 CISPR 11：Group 1，Class A
• 规格：IEC 61000-6-5 发电站环境
• 规格：韩国 (KCC)：A 类设备（工业广播和通讯设备）
• 规格：USA (FCC)：47 CFR 15 B 部分。按照第 15.103 条规定，本产品被视为免税设备
• 规格：通用技术指标
保修期
• 数值：两年（不包括电池）
• 规格：附件：一年
• 规格：校准周期：两年
• 尺寸：23.0 cm x 18.0 cm x 5.4 cm (9.1 in x 7.1 in x 2.1 in)
• 重量：仪器：1 kg (2.2 lb)
• 防篡改保护：可连接安全电缆（最粗Φ 6mm）
• 规格：1 打开设备之前先将产品预热到 -10 °C (+14 °F)
• 规格：i17XX-FLEX1.5KIP 柔性电流探头技术指标
• 测量量程：1 至 150 A 交流电/ 10 至 1500 A 交流电
• 探头电缆长度：610 mm (24 in)
• 探头电缆直径：7.5 mm (0.3 in)
• 重量：170 g (0.38 lb)
• 最小弯曲半径：38 mm (1.5 in)
• 无损电流：100 kA (50/60 Hz)
• 超出 工作温度范围的温度系数：读数的 0.05 %/°C（读数的 0.028 %/°F）
• 工作电压：1000 V CAT III, 600 V CAT IV
• 输出电缆长度：2.0 m (6.5 ft)
• 探头电缆材质：TPR
• 重量：115 g
• 探头电缆材质：TPR
• 连接器材质：POM + ABS/PC
• 输出电缆：TPR/PVC
• 工作温度：测试环境下导线温度为 -20 °C 至 +70 °C（-4 °F 至 158 °F），不超过 80 °C (176 °F)
• 非工作状态下温度：-40 °C 至 +80 °C（-40 °F 至 176 °F）
• 工作状态下的相对湿度：15% 至 85% 无冷凝
• 防护等级：IEC 60529：IP65
• 保修期：一年
型号与选件
• Fluke-1742/15/EUS：
• Fluke-1742/30/EUS：
• Fluke-1742/B/EUS：
• Fluke-1742/15/INTL 移动式在线电能质量分析仪，配有 24in/60cm 1,500A iFlex 电流探头，国际版本：
• Fluke-1742/30/INTL 移动式在线电能质量分析仪，配有 24in/60cm 3,000A iFlex 电流探头，国际版本：
• Fluke-1742/B/INTL 移动式在线电能质量分析仪，不带 iFlex 电流探头，国际版本：
• Fluke-1746/15/EUS：
• Fluke-1746/30/EUS：
• Fluke-1746/B/EUS：
• Fluke-1746/15/INTL 移动式在线电能质量分析仪，配有 24in/60cm 1,500A iFlex 电流探头，国际版本：
• Fluke-1746/30/INTL 移动式在线电能质量分析仪，配有 24in/60cm 3,000A iFlex 电流探头，欧盟/美国版本：
• Fluke-1746/B/INTL 移动式在线电能质量分析仪，不带 iFlex 电流探头，国际版本：
• Fluke-1748/15/EUS：
• Fluke-1748/30/EUS：
• Fluke-1748/B/EUS：
• Fluke-1748/15/INTL 移动式在线电能质量分析仪，配有 24in/60cm 1,500A iFlex 电流探头，国际版本：
• Fluke-1748/30/INTL 移动式在线电能质量分析仪，配有 24in/60cm 3,000A iFlex 电流探头，国际版本：
• Fluke-1748/B/INTL 移动式在线电能质量分析仪，不带 iFlex 电流探头，国际版本：
资源下载
以上规格取自福禄克（FLUKE）官网 Fluke 1742、1746和1748 在线可移动式电能质量记录仪 产品页技术指标表。
