T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科

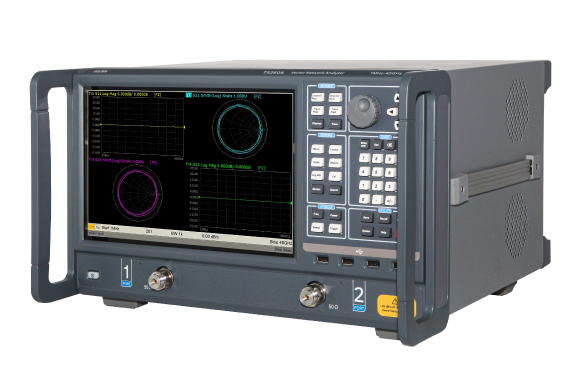

T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科 产品图 1
T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科 产品图 2
T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科 产品图 3
T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科 产品图 4

T5260A-2KU 100kHz至20GHz矢量网络分析仪 2/4端口|创远信科 (在产)

频率覆盖 100kHz 至 20GHz,分 2 端口 T5260A-2KU 与 4 端口 T5260A-4KU 两个订货型号。

动态范围分四段:100kHz 至 8GHz 典型 128dB,8 至 12GHz 典型 125dB,12 至 18GHz 典型 120dB,18 至 20GHz 典型 115dB。

迹线噪声 5mdB rms(中频带宽 1kHz),单点测量 70μs(中频带宽 500kHz),测量点数最多 20,001 点。

中频带宽 1Hz 至 1MHz,频率精度 ±0.5ppm,测量参数 S11、S21、S12、S22。

有效方向性 8GHz 以下不高于 44dB,18 至 20GHz 段不高于 38dB;8GHz 以下负载匹配不高于 50dB。

4 端口配置用于巴伦、差分放大器与差分线的混模 S 参数,不必换线重测两遍。

带时域分析与夹具嵌入,远程控制走 LAN 与标准 VISA;整机 18kg、功耗 120W。

参考价格 :
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

创远信科
T5260A-2KU 矢量网络分析仪
100kHz至20GHz · 2/4 端口 · NMD 3.5mm · typ.128dB 动态范围
产品简介
T5260A-2KU 覆盖 100 kHz 至 20 GHz,两个订货型号:2 端口的 T5260A-2KU 与 4 端口的 T5260A-4KU。
动态范围按四段给出:typ.128dB(100kHz~8GHz)、typ.125dB(8~12GHz)、typ.120dB(12~18GHz)、
typ.115dB(18~20GHz),条件 IFBW=10Hz。
迹线噪声 5mdB rms(IFBW=1kHz),单点测量 70μs(IFBW=500kHz),中频带宽 1Hz 至 1MHz。
20 GHz 是 3.5mm 接口与 2.4mm 接口的分水岭:K 波段器件(18~26.5GHz)只到边缘,但 5G n257 之外的大部分射频前端、卫星 L/S/Ku 波段、雷达前端都在这条线以内。厂方在这一档同时给 2 端口与 4 端口,4 端口的意义是把差分器件的四路 S 参数一次测完,不必换线重测两遍。
核心参数
• 频率范围:100 kHz 至 20 GHz
• 端口:2 端口(T5260A-2KU)/4 端口(T5260A-4KU)
• 动态范围:typ.128/125/120/115dB(100k~8/8~12/12~18/18~20GHz),IFBW=10Hz
• 迹线噪声:5mdB rms @IFBW=1kHz
• 单点测量速度:70μs/point @IFBW=500kHz
• 中频带宽:1Hz 至 1MHz
• 频率精度:±0.5ppm
功能特性
• 四段动态范围,18 GHz 以上要留余量
手册把 18~20GHz 单独列成 typ.115dB,比 8 GHz 以下低 13dB。
测 18 GHz 以上的高抑制滤波器时,按 115dB 而不是 128dB 估量程,才不会出现「标称能测、实测到顶」。

四段动态范围,18 GHz 以上要留余量

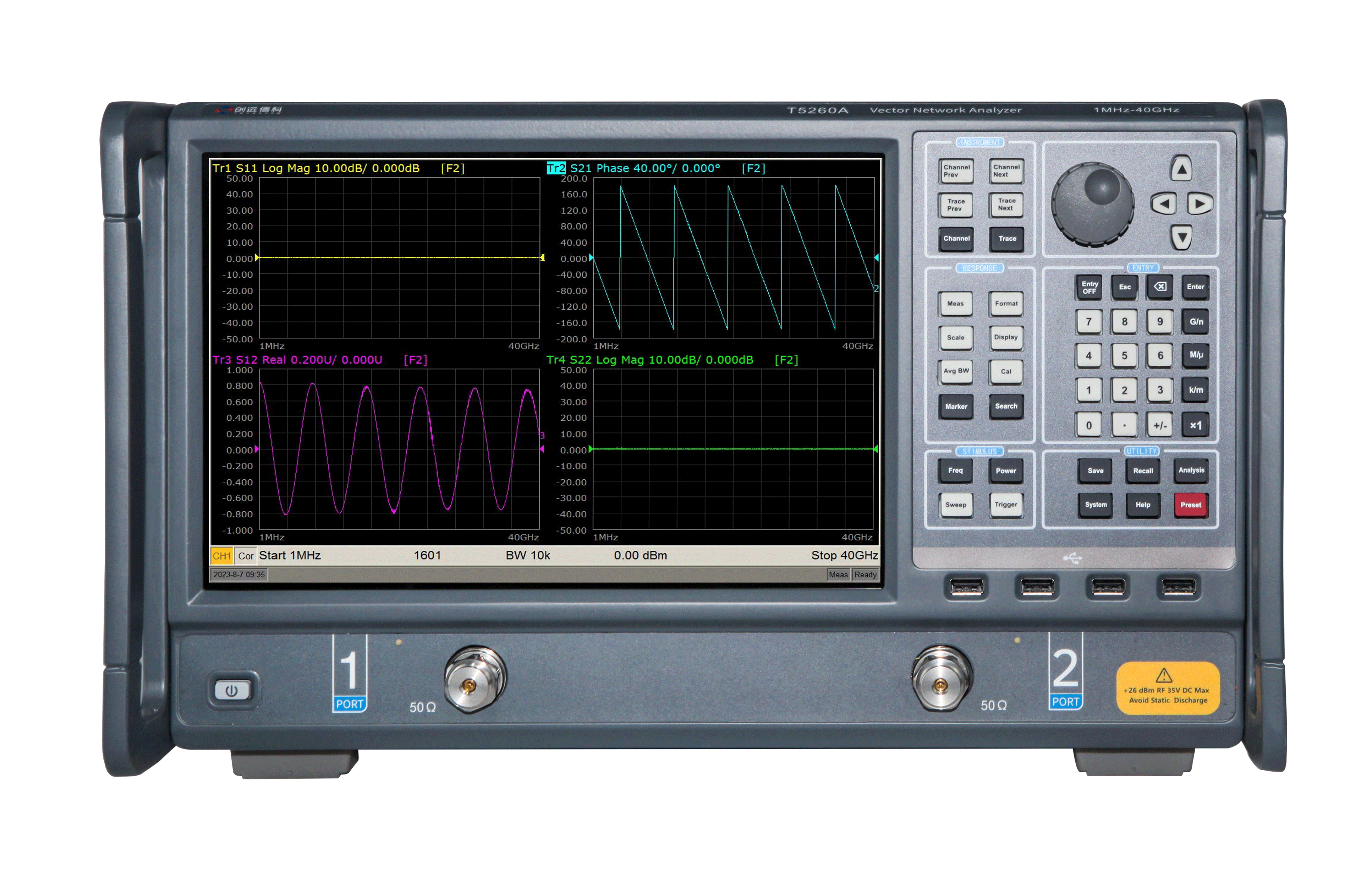

面板与接口图

• 2 端口与 4 端口同系列
T5260A-2KU 与 T5260A-4KU 共用一套指标,只是端口数不同。
4 端口在测平衡器件(巴伦、差分放大器、差分线)时省掉换线环节,混模 S 参数也能直接出。
• 系统性能分三段给
有效方向性 ≤44dB(100k~8GHz)、≤42dB(8~18GHz)、≤38dB(18~20GHz);
负载匹配在 100k~8GHz 段做到 ≤50dB。
方向性决定了回波很小时还能不能分辨。
• 时域、匹配与夹具嵌入
带时域分析与夹具嵌入/去嵌,测在板器件时可把夹具效应从结果里扣掉。
远程控制走 LAN 与标准 VISA。
应用场景
• 5G 与无线通信前端:Sub-6 GHz 与 Ku 波段滤波器、开关、低噪放的插损与回波。
• 差分与平衡器件:4 端口配置下测巴伦、差分线的混模 S 参数。
• 卫星与雷达部件:L 至 K 波段组件、天线单元。
• 材料与在板测试:介质基板参数,配夹具去嵌。
资源下载
• T5260A-2KU 矢量网络分析仪 的全部技术指标已单独整理,见本产品详情页「详细指标」标签。
以上内容与指标均取自创远信科()官网该产品详情页与官方产品资料,未标注口径的为厂家公布值。
创远信科(上海)技术股份有限公司 · onetest 仪器资源库





创远信科
T5260A-2KU 矢量网络分析仪 详细指标
100kHz至20GHz · 2/4 端口 · NMD 3.5mm · typ.128dB 动态范围
详细指标
以下参数取自创远信科《T5260A-2KU 矢量网络分析仪》数据手册第 3–4 页技术指标,2 端口与 4 端口共用同一套电性能指标,差异在端口数与机箱深度。
测量范围
• 产品型号:T5260A-2KU(2 端口)/T5260A-4KU(4 端口)
• 端口阻抗:50Ω
• 端口连接器:NMD 3.5mm Male
• 端口数量:2 / 4
• 频率范围:100kHz ~ 20GHz
• 频率精度:±0.5ppm
• 频率分辨率:1Hz
• 测量点数:2 ~ 20,001
• 中频带宽:1Hz to 1MHz
• 测量参数:S11、S21、S12、S22
动态范围
• 100kHz ~ 8GHz:typ.128dB
• 8GHz ~ 12GHz:typ.125dB
• 12GHz ~ 18GHz:typ.120dB
• 18GHz ~ 20GHz:typ.115dB
• 测试条件:IFBW = 10Hz
迹线
• 迹线噪声:5mdB rms(IFBW=1kHz)
• 温度稳定性:0.01dB/℃
系统性能
• 有效方向性:≤44dB(100k~8GHz) ≤42dB(8~18GHz) ≤38dB(18~20GHz)
• 有效源匹配:≤38dB(100k~8GHz) ≤35dB(8~18GHz) ≤34dB(18~20GHz)
• 负载匹配:≤50dB(100k~8GHz) ≤45dB(8~18GHz) ≤40dB(18~20GHz)
• 反射跟踪:≤±0.03dB
• 传输跟踪:≤±0.03dB
反射测量精度(幅度)
• −15dB ~ 0dB:0.6dB
• −25dB ~ −15dB:1.5dB
• −35dB ~ −25dB:4dB
功率
• 端口输出功率:−20 ~ +10dBm(100kHz~10MHz) −30 ~ +10dBm(10MHz~13.5GHz) −30 ~ +5dBm(13.5GHz~20GHz)
• 功率精度:±1.5dB
• 最大输入电平:+26dBm
• 最大输入电压:+35V
测量速度
• 单点测量速度:70μs/point
• 测试条件:IFBW = 500kHz
接口与显示
• 显示屏:12.1 英寸 TFT 彩色 LED 背光,触摸屏
• 外触发接口:BNC 阴,输入 0~+5V
• 外参考输入/输出:BNC 阴,10MHz;5dBm ±3dB
• 视频输出:HDMI
• USB:8 个(含 2 个 USB 3.0)
• LAN:10/100/1000 Base-T Ethernet,8-pin
环境与供电
• 工作温度:+5℃ ~ +40℃
• 储藏温度:−20℃ ~ +60℃
• 工作湿度:90%(25℃)
• 系统校准周期:3 年
• 供电:220±22V AC,50Hz
• 功耗:120W
外形
• 尺寸:455 × 275 × 440 mm(2 端口)
• 重量:18 kg(2 端口)
型号与选件
• T5260A-2KU:2 端口 · 100kHz~20GHz · NMD 3.5mm 阳头
• T5260A-4KU:4 端口 · 100kHz~20GHz · NMD 3.5mm 阳头
资源下载
以上规格取自创远信科官网产品页与对应型号数据手册(2026 年 11 月读取);测试条件如动态范围、迹线噪声均按手册标注的中频带宽给出。
创远信科(上海)技术股份有限公司 · onetest 仪器资源库
全部



创远信科官方渠道


官方渠道(官网 / 热线 / 邮箱)


• 服务热线 400-677-8077


• 商务与技术咨询 info@transcom.net.cn


• 官网 https://www.transcom.net.cn/


上海总部


• 上海市松江区恒麒路139弄1号楼






配置和选件
配置清单
型号 描述
主机
T5260A-2KA 2 端口 1MHz~40GHz 矢量网络分析仪
校准件
C85056K 2.92mm  精密 50Ω 校准件 8 件套  40GHz
射频测试电缆
T5_RFCAB-2.4FM_500 2.4mm 精密 50Ω 测试电缆 50GHz 母头 - 公头
T5_RFCAB-2.4FF _500 2.4mm 精密 50Ω 测试电缆 50GHz 母头 - 母头
转接头
2.4F-2.92M 2.4mm 母头转 2.92mm 公头转接头
其它选件
T5260-010 时域选件
T5260-1F5 夹具电路仿真选件
