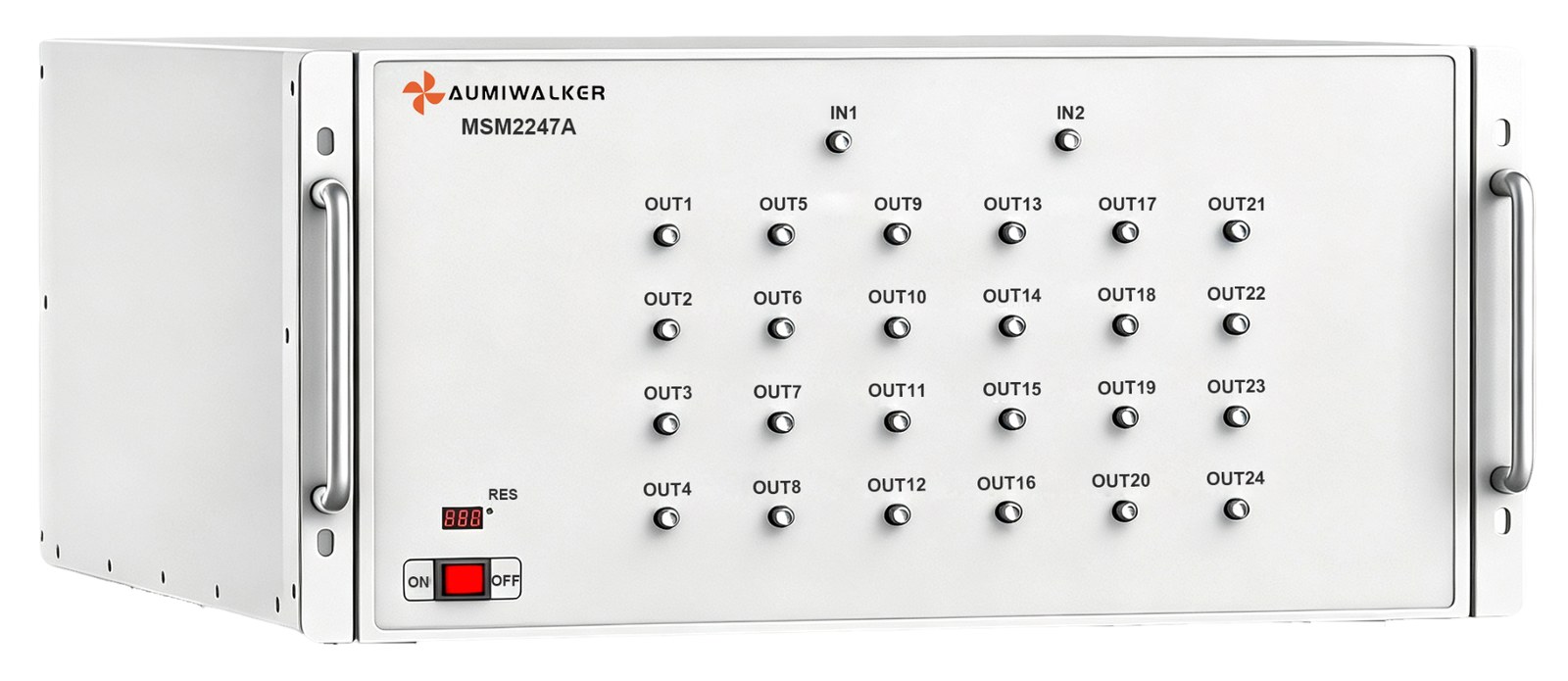

    仪表端口扩展矩阵,顾名思义,用于仪表端口的扩展,实现仪表多工位复用,降低仪表成本的投入。
    机械开关是一种可靠耐用的射频开关,采用先断后合配置设计,提供超长切换寿命。
    机械开关是一种可靠耐用的射频开关,采用先断后合配置设计,提供超长切换寿命。
    1 2 3 4

    NT-NL系列 DC至40GHz EMC开关矩阵|纳特通信 (在产)

    参考价格 ：

    厂家：纳特通信|南京纳特通信电子有限公司 （收录51个产品）

    产地：中国

    点击访问厂家官网

    产品描述
    详细指标
    软件和手册|白皮书
    购买渠道
    选件
    问大家
    视频
    测评
    口碑
    系统与解决方案

    南京纳特通信电子有限公司 · 开关矩阵

    EMC 开关矩阵

    DC～40GHz 射频/微波开关矩阵，隔离度 >80dB@6GHz，功率容量 100W@6GHz
    DC至40GHz
    频段
    >80dB@6GHz
    隔离度
    100W@6GHz
    功率容量
    200万次
    开关寿命
    产品定位

    射频（或微波）信号有不同于直流或低频交流信号的开关考虑因素，包括插入损耗、串扰、传输延迟和无端接的短截线。因此，射频信号的开关配置旨在将信号损耗降至最低，并通过系统保持特性阻抗。SPnT、级联、树或矩阵开关可用于微波信号路由。

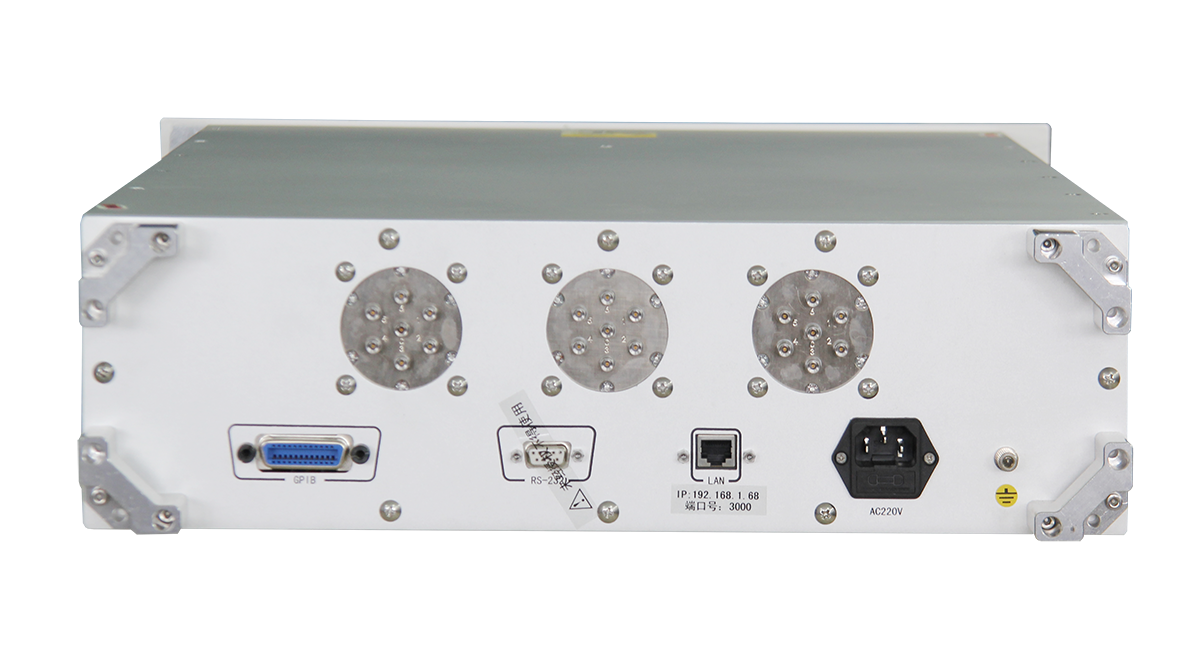

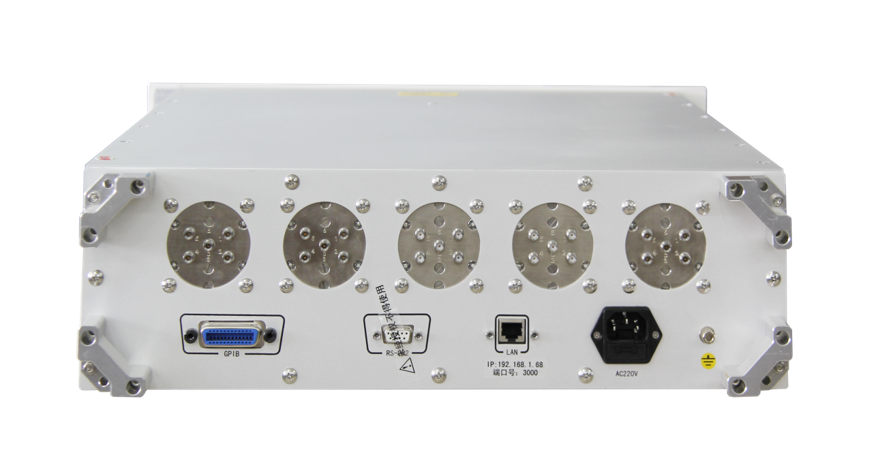

    EMC 开关矩阵用于 EMC 测试系统中信号源与功放链路、功放与天线链路的自动切换，常配型号包括 NT-3X6NL、NT-4X16NL、NT-3X18NL、NT-5X20NL。

    核心参数
    · 频段：DC~18GHz / DC~40GHz
    · 通道插损：< 1dB
    · 端口驻波：< 1.3@6GHz；< 2.0@40GHz
    · 通道隔离度：> 80dB@6GHz；> 50dB@40GHz
    · 功率容量：100W@6GHz；50W@40GHz
    · 开关寿命：200 万次
    · 开关分类：机电式继电器开关与固态开关两大类；形态含 SPST/SPnT/DPDT
    · 关键指标：隔离度（路径隔离）、插入损耗、VSWR、带宽；另含阻抗匹配、端接、功率传输、相位畸变等
    型号与配置
    列序：频段 / 通道插损 / 端口驻波 / 通道隔离度 / 功率容量 / 开关寿命
    – NT-3X6NL：DC~18GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-4X16NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-3X18NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-5X20NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    产品特点
    · 应用场景
    – EMC 测试系统中信号源和功放链路切换
    – EMC 测试系统中功放和天线链路切换
    · 开关分类说明
    – 波导开关：可按需要阻止或分配电磁波，应用于微波信号
    – 同轴开关：实现导磁率的改变，改变信号传输常数以达到开关目的
    – 大功率同轴开关：应用于机载电子干扰、空间通信、自动测试和通讯系统
    – 矩阵开关：应用于数据电缆、天线等自动化测试，稳定性好、耐用性强、插损小
    资源下载
    · 本页仅列出核心参数，完整技术指标请见本页「详细指标」标签页。
    南京纳特通信电子有限公司 · onetest 仪器资源库
    本文由 onetest 仪器资源库依据厂商公开资料整理，参数以厂商正式资料为准。





    南京纳特通信电子有限公司 · 开关矩阵

    EMC 开关矩阵 · 详细指标

    DC～40GHz 射频/微波开关矩阵，隔离度 >80dB@6GHz，功率容量 100W@6GHz
    产品简介

    射频（或微波）信号有不同于直流或低频交流信号的开关考虑因素，包括插入损耗、串扰、传输延迟和无端接的短截线。因此，射频信号的开关配置旨在将信号损耗降至最低，并通过系统保持特性阻抗。SPnT、级联、树或矩阵开关可用于微波信号路由。

    EMC 开关矩阵用于 EMC 测试系统中信号源与功放链路、功放与天线链路的自动切换，常配型号包括 NT-3X6NL、NT-4X16NL、NT-3X18NL、NT-5X20NL。

    完整技术指标
    · 频段：DC~18GHz / DC~40GHz
    · 通道插损：< 1dB
    · 端口驻波：< 1.3@6GHz；< 2.0@40GHz
    · 通道隔离度：> 80dB@6GHz；> 50dB@40GHz
    · 功率容量：100W@6GHz；50W@40GHz
    · 开关寿命：200 万次
    · 开关分类：机电式继电器开关与固态开关两大类；形态含 SPST/SPnT/DPDT
    · 关键指标：隔离度（路径隔离）、插入损耗、VSWR、带宽；另含阻抗匹配、端接、功率传输、相位畸变等
    型号与配置
    列序：频段 / 通道插损 / 端口驻波 / 通道隔离度 / 功率容量 / 开关寿命
    – NT-3X6NL：DC~18GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-4X16NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-3X18NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    – NT-5X20NL：DC~40GHz / <1dB / <1.3@6GHz / <2.0@40GHz / >80dB@6GHz / >50dB@40GHz / 100W@6GHz / 50W@40GHz / 200万次
    应用场景
    – EMC 测试系统中信号源和功放链路切换
    – EMC 测试系统中功放和天线链路切换
    开关分类说明
    – 波导开关：可按需要阻止或分配电磁波，应用于微波信号
    – 同轴开关：实现导磁率的改变，改变信号传输常数以达到开关目的
    – 大功率同轴开关：应用于机载电子干扰、空间通信、自动测试和通讯系统
    – 矩阵开关：应用于数据电缆、天线等自动化测试，稳定性好、耐用性强、插损小
    南京纳特通信电子有限公司 · onetest 仪器资源库
    本文由 onetest 仪器资源库依据厂商公开资料整理，参数以厂商正式资料为准。
