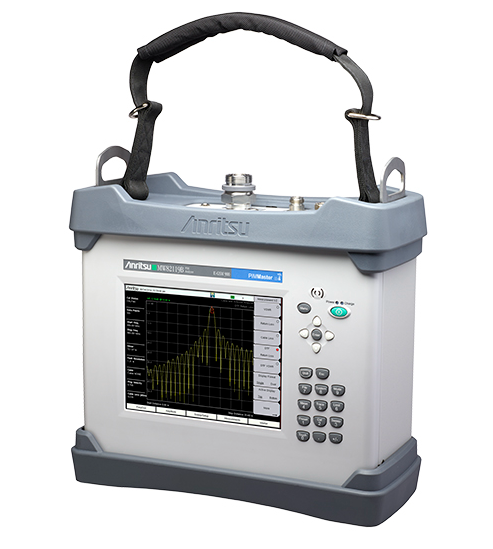

无源互调（PIM）分析仪电池供电：>3 小时20 dBm（0.1 瓦）至 46 dBm（40 瓦）经过现场验证的设计：坚固、紧凑、日光下可视显示屏由 Multiwave Smart Aligner Android 应用程序提供支持兼容 SweepMasters SkyBridge Tools 基于云的跟踪管理工具标准三年保修（电池一年保修）

同厂商产品

POI无源互调快速测试系统|澳华测控

符合《中国铁搭公司POI测试规范》覆盖移动、电信和联通公司的12个通信网络兼容《规范》中A/B/C各型POI和特殊POI测试需求具备普通互调仪的功能，满足常规无源器件的测试模拟真实环境，测试结果更具实际价值全面互调分析，同频/跨频/二阶/多载波干扰一次连接测试，效率提高20倍以上数据库存储、Word、Excel和PDF报表高集成度，无需构建复杂的测试平台中文操作界面，易学易用

PIM×××LTE 系列5G LTE无源互调测试仪|澳华测控

覆盖移动5G LTE通信全频段覆盖移动5G LTE通信全频段点频、时域、扫频三种测量方式反射（标配）和传输测试（选项）可测阶次2/3/5/7/9阶单频、多频段组合测试500G数据库存储量条码扫描（选项）Word、Excel和PDF报表高集成度，无需构建复杂的测试平台中/英文操作界面，易学易用

工业机互调仪|澳华测控

小巧轻便，易于携带内置电脑，功能全面配置灵活，扩展性好操作简便，易学易懂覆盖移动通信全频段插损补偿功能保证测试精度

PIM×××MB 多频段无源互调测试仪|澳华测控 (在产)

覆盖移动通信全频段

适用于宽带和窄带无源器件的测量

“多频合一”技术实现了多频段单端口输出

“一键式”测试频段自动切换

点频、时域、扫频三种测量方式

反射测试

可测互调阶次2/3/5/7/9阶

Word、Excel和PDF报表

ACCESS数据库存储

中/英文操作界面，易学易用

参考价格：

厂家：澳华测控|镇江市澳华测控技术有限公司（收录13个产品）

产地：中国

厂家官网

产品官网

产品描述

详细指标

软件和手册|白皮书

购买渠道

选件

问大家

视频

测评

口碑

系统与解决方案

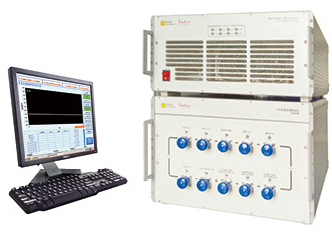

PIM×××MB多频段无源互调测试仪采用国内外独创的“多频合一”技术，实现了真正意义上的多测试频段单端口输出，特别适合用于射频研究和工厂终检，如天线、负载、跳线组件、耦合器等，也适合各类窄带器件。它坚固，经济，使测试更加方便、快速，易于操作。它将多个移动通信频段组合到一个19英寸宽的设备中。它还能和网络分析仪组成一个新系统，可在测宽带产品互调的同时快速、准确地测量产品的“S 参数”多频段无源互调测试仪有合路型和非合路型两款。对合路型来说，每个频段有单独的测试端口，所以它测量宽带多频段产品只能通过不同端口依次测试。而合路型设备中，所有频段信号组合到了一个公共端口，这可以使宽带产品测试更快、更容易，而且用户可以依据产品使用手册自行编制测试程序。

产品特点

覆盖移动通信全频段
适用于宽带和窄带无源器件的测量
“多频合一”技术实现了多频段单端口输出
“一键式”测试频段自动切换
点频、时域、扫频三种测量方式
反射测试
可测互调阶次2/3/5/7/9阶
Word、Excel和PDF报表
ACCESS数据库存储
中/英文操作界面，易学易用

技术规格

系统
测量方式	反射无源互调
测量类型	合路/非合路机型
可测互调阶次（*1）	2/3/5/7/9阶
非合路频段残留互调（800M）	≤–122dBm(–165dBc)@2×+43dBm
合路频段残留互调（900-2600）	≤–120dBm(–163dBc)@2×+43dBm
测试端口	2个7/16型母头（端口1为800M频段，端口2为900-2600M频段）
	其中：端口1为预留升级700M、800M合路输出
用户接口	4×USB，1×LAN（电脑自带）
显示	19寸LCD
发射机
发射频率	参见型号列表
频率步进	500 KHz/1MHz/2MHz/5MHz/10MHz
频率精确度	±3ppm
单路载波功率	2×1至25W（+30至+44dBm）
功率步进	0.5dB
功率稳定度	±0.5dB
反向功率保护	100W
接收机
接收带宽	参见型号列表
底噪声	≤-135dBm
测量范围	-55至-135dBm
接收准确度	≤±0.5@-100dBm
最大不损坏输入电平	+10dBm
电气规格
电源	AC 175-250V，50Hz
功率	≤500W
预热时间	3分钟
机械规格
外形尺寸	7U 470×310×500mm（宽×高×深）
重量	约70Kg
冷却	强迫风冷
环境规格
工作温度范围	-5℃至+35℃
防护等级	室内使用
相对湿度	5%至90%，无冷凝

*1 接受用户定制

型号*

适用系统	发射频段	接收频段
PIM700S LTE（L/H）	745-793MHz	697-720MHz
PIM800S CDMA/NADC/AMPS	869-894 MHz	824-849 MHz
PIM900S GSM	935-960 MHz	890-915 MHz
PIM1800S DCS 1800	1805-1880 MHz	1710-1785 MHz
PIM1900S PCS 1900/LTE	1930-1990MHz	1850-1910 MHz
PIM2100S WCDMA/CDMA2000	2110-2170 MHz	1920-2060 MHz
PIM2400S WLAN	2400-2483.5MHz	2305-2336.5MHz
PIM2600S WiMAX/UMTS2	2620-2695MHz	2545-2580 MHz
PIM3500S WiMAX/Wireless IP	3510-3594MHz	3410-3484MHz

*接受用户定制
