WSP-822W 功率分析仪
WSP-822w is the innovative proposal by HT to easily analyze all involved components on a three-p…
产品简介
WSP-822W 是 HT Italia（HT Instruments，意大利）出品的功率分析仪。
功能特性
• 适用标准 / 规范（官网 Guidelines）：CE MARK · EMC 2014/30/EU · EMC: IEC/EN61326 · EN50160 · IEC/EN61010-1 · LVD 2014/35/EU
官网原文（英文）
• 官网产品概述（英文原文）：WSP-822w is the innovative proposal by HT to easily analyze all involved components on a three-phase or single-phase electric system. · When designing them, HT has taken particular care of three aspects: setting, the operating or storage environment and data transfer. · WSP-822w and WSP-821w do not need to be set. They simply need to be connected, started and they respectively record 383 and 44 quantities simultaneously. · They are provided with a comfortable IP65 case, which allows working in any kind of environment. · When recording has finished, thanks to the WI-Fi connection, the devices are capable of transferring all data onto a tablet, smart phone or PC. · Further to the Wi-Fi connection, PQA devices are provided with USB connection for transferring data via cable to the PC through the provided TopView software. · They do not need any batteries since they are auto power-supplied f…
资源下载
以上内容与指标均取自HT Italia（HT Instruments）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
HT Italia SRL · onetest 仪器资源库
HT Italia
WSP-822W 功率分析仪 详细指标
WSP-822w is the innovative proposal by HT to easily analyze all involved components on a three-p…
详细指标
以下为该型号的技术指标，逐表取自官网产品页，表内数值按官方表格原样摘录（原文为英文；括号内为单位）。厂家未列出的项目即官网与手册均未给出，未作推测。
ACCURACY
• 值：1A FS｜值 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Accuracy in % of the output signal｜值 ±(3%rdg+0.5mV)；值 ±(2%rdg+1mV)；值 ±(1%rdg+1mV)
• 值：Phase difference [°]｜值 <10
Phase difference [°] <10
• 值：100A FS｜值 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Accuracy in % of the output signal｜值 ±(1%rdg+1mV)；值 ±(0.5%rdg+0.5mV)；值 ±(0.5%rdg)
• 值：Phase difference [°]｜值 2；值 1
Phase difference [°] 2 1
• 值：1000A FS｜值 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Accuracy in % of the output signal｜值 ±(1%rdg+0.5mV)；值 ±(0.5%rdg+1mV)；值 ±0,5%rdg
• 值：Phase difference [°]｜值 1.5；值 1
• 说明：Phase difference [°] 1.5 1
• 说明：Measurements performed with digital instrument, model 1.200.000 digits class 0.2 COFRAC
• 说明：traceable.
• CAUTION：this symbol indicates that equipment and its accessories shall be subject to a
• 说明：separate collection and correct disposal.
• 说明：ESPAÑOL HT96U
• 说明： Copyright HT ITALIA 2024 Versión 2.00 - 06/09/2024

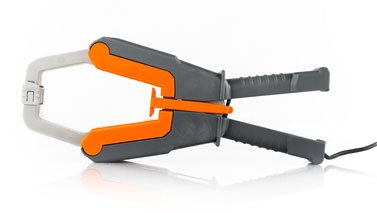

MANUAL DE INSTRUCCIONES
• 值：• Esta nota debe ser leida en su totalidad. Cualquier operación sobre el conductor con tensión puede ser peligrosa. • El usuario debe estar completamente informado sobre todas las normativas necesarias de seguridad. • Antes de utilizar la pinza verifique siempre que la misma esté integra y funcionalmente perfecta. • Opere sobre el selector presente en la parte inferior de la pinza, libre del cable de conexión del instrumento, (ver Figura) para modificar la escala en corriente.
• 说明：conexión del instrumento, (ver Figura) para modificar la escala en corriente.
• 说明：ESPECIFICACIONES TECNICAS
• Corriente primaria：1A, 100A, 1000A CA FE
• Rango medida：0.001÷1.2A, 0.1÷120A, 1A÷1200A
• Señal de salida：1V
• Protección：De medio diodo Selector escalas 1-100-1000A
• Relación：1mV/mA – 10mV/A - 1mV/A
• Incertidumbre：ver tablas (rango 40Hz÷100Hz)
• 说明：no declarada para 101Hz ÷10kHz
• Error máximo：2%lectura
• Carga interna：1A=3kΩ; 100A=15Ω; 1000A=1.5Ω
• Carga externa mínima：100 x carga interna
• Rango de frecuencia：40Hz ÷ 10kHz
• Grado de polución：2 segundos IEC 1010-1
• Resistencia dieléctrica：5,5 KV 50 Hz 1 min
• Rango de temperatura：-10°C ÷ 50°C
• Categoría de sobretensión：CAT III 600V
• Máx diámetro cable：54mm
• Máx diámetro embarrado：35x35mm o 50x12mm
• Dimensiones (mm)：105 x 225 x 31mm
• Peso：720g
• Medida de potencia：Verifique mantener la dirección de la flecha en dirección a la carga P1 P2
• Conexión de salida：Cable apantallado FM2R 2m, conector FRB D01
INCERTIDUMBRE
• 值：1A FE｜ATENCIÓN 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(3%lectura+0.5mV)；值 ±(2%lectura+1mV)；值 ±(1%lectura+1mV)
• 值：Desfase [°]｜值 <10
Desfase [°] <10
• 值：100A FE｜ATENCIÓN 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(1%lectura+1mV)；值 ±(0.5%lectura+0.5mV)；值 ±(0.5%lectura)
• 值：Desfase [°]｜值 2；值 1
Desfase [°] 2 1
• 值：1000A FE｜ATENCIÓN 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Incertidumbre % de señal de salida｜ATENCIÓN ±(1%lectura+0.5mV)；值 ±(0.5%lectura+1mV)；值 ±0,5%lectura
• 值：Desfase [°]｜值 1.5；值 1
• 说明：Desfase [°] 1.5 1
• 说明：Medida efectuada con instrumento digital 1.200.000 digitos clase 0.2 trazable según laboratorio
• 说明：Cofrac.
• ATENCIÓN：el símbolo incluido sobre el instrumento indica que el aparato y sus accesorios
• 说明：deben ser reciclados separadamente y tratados de modo correcto.
• 说明：DEUTSCH HT96U
• 说明： Copyright HT ITALIA 2024 Ausführung 2.00 - 06/09/2024
BEDIENUNGSANLEITUNG
• 值：• Diese Anleitung muss sorgfältig gelesen und beachtet werden. Jegliche Messungen an spanungsführenden Leitern kann gefährlich sein. • Machen Sie keine Messungen an Schaltkreisen, deren Strom- oder Spannungswerte die spezifizierten Grenzen des Überlastschutzes überschreiten. Der Anwender ist für die Messungen verantwortlich und sollte die einschlägigen Sicherheitsregeln kennen. • Bei Strommessungen, positionieren Sie die Leitung in die Mitte der Stromzangenbacken um die bestmögliche Meßgenauigkeit zu erzielen. • Der Messbereichsschalter am unteren Ende des Wandlergriffes sollte nur bei nicht angelegtem Leiter eingestellt werden.
• 说明：angelegtem Leiter eingestellt werden.
• 说明：TECHNISCHE CHARAKTERISTIK
• Strombereich：1A-100A-1000A, einstellbar mit Minischalter, befindet sich im rechten Griff unten
• Messbereich：1mA bis 1,2A; 0,1A bis 120A; 1A bis 1200A AC
• Ausgangssignal：1V
• Ausgangssignal：1mA/1mV, 1A/10mV, 1A/1mV Bereichsschalter 1-100-1000A
• Genauigkeit：siehe Tabellen (Bereich 40Hz÷100Hz)
• 说明：nicht deklariert für 101Hz ÷10kHz
• Max Fehler：2% von Messwert
• Schutz：Durch Dioden
• Min. Load external：100 x internal load
• Load internal：3kΩ=1A; 15Ω=100A; 1,5Ω=1000A
• Frequenzbereich：40Hz bis 10kHz
• Verschmutzungsgrad：2 gemäß IEC 1010-1
• Dielektrische Stärke：5,5KV 50Hz 1min
• Schutzklasse：CAT III 600V
• Temperaturbereich：-10°C ÷ 50°C
• Zangenöffnung (Stromschiene)：54mm (35mm x 35 oder 50mm x 12)
• Gewicht：720g
• Dimensionen (mm)：105 x 225 x 31mm
• Anschluss：2m geschirmte Messleitung mit FRB DO1 Rundstecker
• Leistungsmessung：Beachten Sie die Stromflussrichtung und den Richtungspfeil
• Farbe：Orange / grau
GENAUIGKEIT
• 值：1A Bereich｜WARNUNG 1 ÷ 100mA；值 100 ÷ 500mA；值 500mA ÷ 1.2A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(3%+0.5mV)；值 ±(2%+1mV)；值 ±(1%+1mV)
• 值：Phasendifferenz [°]｜值 <10
Phasendifferenz [°] <10
• 值：100A Bereich｜WARNUNG 100mA ÷ 1A；值 1 ÷ 10A；值 10 ÷ 120A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(1%+1mV)；值 ±(0.5%+0.5mV)；值 ±(0.5%)
• 值：Phasendifferenz [°]｜值 2；值 1
Phasendifferenz [°] 2 1
• 值：1000A Bereich｜WARNUNG 1 ÷ 10A；值 10 ÷ 100A；值 100 ÷ 1200A
• 值：Genauigkeit in % des Ausgangssignal｜WARNUNG ±(1%+0.5mV)；值 ±(0.5%+1mV)；值 ±0,5%
• 值：Phasendifferenz [°]｜值 1.5；值 1
• 说明：Phasendifferenz [°] 1.5 1
• 说明：Messungen wurden durchgeführt mit einem digitalen Instrument, Modell 1.200.000 Digits, Klasse 0,2
• 说明：COFRAC rückführbar.
• WARNUNG：Dieses Symbol zeigt an, dass das Gerät und die einzelnen Zubehörteile
• 说明：fachgemäß und getrennt voneinander entsorgt werden müssen.
资源下载
以上规格取自 HT Italia（HT Instruments）官网 WSP-822W 产品页与其官方用户手册 TECHNICAL SPECIFICATIONS 章节，页面版式由 onetest 仪器资源库整理。
HT Italia SRL · onetest 仪器资源库
全部

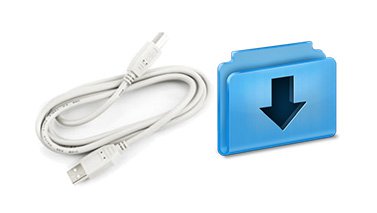

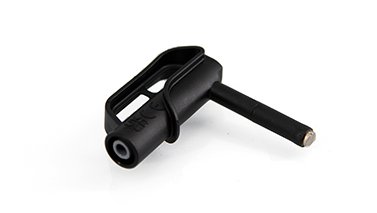

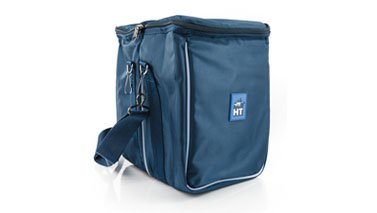

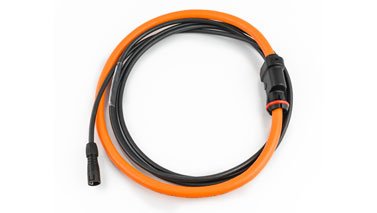

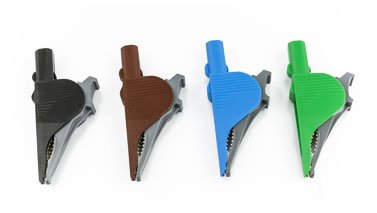

Quick Guide and Downloadable Manual · Calibration report · HTFLEX33LE · BORSA2051 · 607-IECN · KITMPPACW · KITMPPACC · C2007 + downloadable Software · HT96U · HT97U · HP30C2 · HP30C3 · HT4005K · HT4005N · HTFLEX35 · HT98U · HP30D1 · ACONBIN
