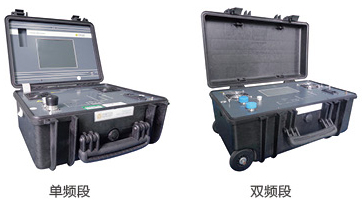

        P×××基站便携式无源互调仪具有体积小，重量轻，操作简单的特点，便于携带到基站工地、攀爬铁塔和室内分布现场进行测试。设备具有的互调测试，频谱测试和驻波比测试功能，能快速评估室内分布系统、天馈系统中无源器件性能状况，提供运行基站的服务性能。
产品特点体积小、重量轻，便于工地现场使用
坚固的结构，高集成度
点频、时域、扫频三种测量方式
串口远程控制
蜂鸣声LCD指示
电池供电，可连续工作3小时以上
一键测试，无需构建复杂的测试平台
频谱干扰、驻波比、隔离度测试（选项）
高集成度，无需构建复杂的测试平台
中/英文操作界面，易学易用
技术规格系统测量方式反射无源互调
可测互调阶次3/5/7/9阶
反射残留互调＜-120dBm/153dBc
测试端口1×射频输出口（7-16DIN型母头）

1×射频输入口（N型母头）
用户接口1×串口
显示3寸高亮度LCD
发射机发射频率参见型号列表
频率步进200KHz/500KHz/1MHz/2MHz/5MHz
频率精确度±3ppm
单路载波功率2×3W(+33dBm)
功率稳定度±0.5dB
反向功率保护10W
接收机接收宽带底噪声
底噪声≤-138dBm
测量范围﹣55~138dBm
接收准确度≤±0.5@﹣100dBm
最大不损坏输入电平﹢10dBm
电气规格电池30VDC,2500mAH锂离子电池（内置）
电池使用时长 连续工作3小时/间断8小时
预热时间3分钟
机械规格外形尺寸250×100×230mm（宽×高×深）
重量约6Kg(不连背包)
冷却风冷
环境规格工作温度范围﹣5℃至﹢35℃
防护等级室内使用
相对湿度5﹪至90﹪，无冷凝
频谱分析（选项01）频率范围100KHz至3.0GHz
老化速率±1×10﹣6/年
稳定性±2×10﹣6/年
频率分辨率10Hz
RBW1KHz~3MHz,1-3步进
VBW30HZ~1MHz,1-3步进
测量范围20dBm~﹣110dBm
显示平均底噪≤﹣110dBm
振幅单位dBm
参考电平范围﹢20dBm~﹣90dBm
电平精度典型值≤±1.5dB@+25℃
扫描速率500ms~2000ms
标记模式峰值搜索
输入接头N型接口
输入阻抗50欧姆
输入驻波比典型值≤1.8（10MHz~3000MHz）
驻波比（选项02）驻波比范围1.1~45
隔离度（选项03）隔离度范围0~100dB
型号频段适用系统发射频段接收频段
P700LTE745-793MHz697-720MHz
P800CDMA/NADC/AMPS869-894MHz824-849MHz
P900GSM935-960MHz890-915MHz
P1800DCS 18001805-1880MHz1710-1785MHz
P1900PCS 1900/LTE1930-1990MHz1850-1910MHz
P2100WCDMA/CDMA20002110-2170MHz1920-2060MHz
P2400WLAN2400-2483.5MHz2305-2336.5MHz
P2600WiMAX/UMTS22620-2695MHz2545-2580MHz
P3500WiMAX/WirelessIP3510-3594MHz3410-3484MHz
* 接受用户订制 *可定制功率+36~+40dBm,但相应使用时间缩短

关键词:

镇江市澳华测控技术有限公司

地址：江苏省镇江市丁卯新区经十五路99号D41幢（中心研发区内）

邮编： 212009

电话： 13952868198

传真： 0511-88890380

市场部： 13952868198/18906101994

技术支持： 18952940135

服务邮箱： tjaohua@pimteks.com

关键词:

0条提问

提问

回答

关键词:

0条口碑

发表口碑

口碑标题

上传图片

测量方式	反射无源互调
可测互调阶次	3/5/7/9阶
反射残留互调	＜-120dBm/153dBc
测试端口	1×射频输出口（7-16DIN型母头）
	1×射频输入口（N型母头）
用户接口	1×串口
显示	3寸高亮度LCD

发射频率	参见型号列表
频率步进	200KHz/500KHz/1MHz/2MHz/5MHz
频率精确度	±3ppm
单路载波功率	2×3W(+33dBm)
功率稳定度	±0.5dB
反向功率保护	10W

接收宽带	底噪声
底噪声	≤-138dBm
测量范围	﹣55~138dBm
接收准确度	≤±0.5@﹣100dBm
最大不损坏输入电平	﹢10dBm

电池	30VDC,2500mAH锂离子电池（内置）
电池使用时长	连续工作3小时/间断8小时
预热时间	3分钟

外形尺寸	250×100×230mm（宽×高×深）
重量	约6Kg(不连背包)
冷却	风冷

工作温度范围	﹣5℃至﹢35℃
防护等级	室内使用
相对湿度	5﹪至90﹪，无冷凝

频率范围	100KHz至3.0GHz
老化速率	±1×10﹣6/年
稳定性	±2×10﹣6/年
频率分辨率	10Hz
RBW	1KHz~3MHz,1-3步进
VBW	30HZ~1MHz,1-3步进
测量范围	20dBm~﹣110dBm
显示平均底噪	≤﹣110dBm
振幅单位	dBm
参考电平范围	﹢20dBm~﹣90dBm
电平精度	典型值≤±1.5dB@+25℃
扫描速率	500ms~2000ms
标记模式	峰值搜索
输入接头	N型接口
输入阻抗	50欧姆
输入驻波比	典型值≤1.8（10MHz~3000MHz）

频段	适用系统	发射频段	接收频段
P700	LTE	745-793MHz	697-720MHz
P800	CDMA/NADC/AMPS	869-894MHz	824-849MHz
P900	GSM	935-960MHz	890-915MHz
P1800	DCS 1800	1805-1880MHz	1710-1785MHz
P1900	PCS 1900/LTE	1930-1990MHz	1850-1910MHz
P2100	WCDMA/CDMA2000	2110-2170MHz	1920-2060MHz
P2400	WLAN	2400-2483.5MHz	2305-2336.5MHz
P2600	WiMAX/UMTS2	2620-2695MHz	2545-2580MHz
P3500	WiMAX/WirelessIP	3510-3594MHz	3410-3484MHz
