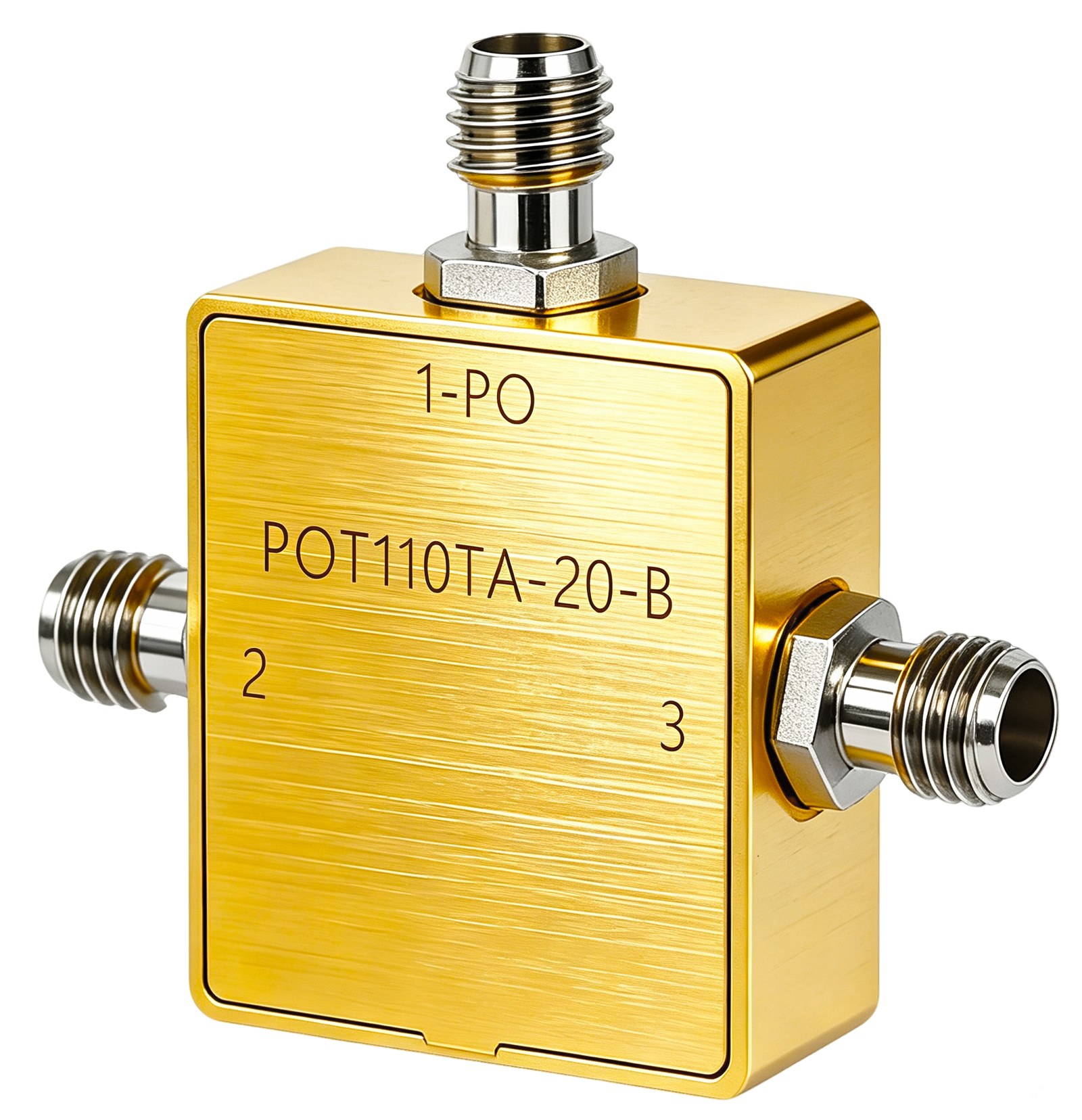

Pick-off Tee是专用于射频测试测量中的无源耦合器件,区别于传统三通,在不中断主通路信号传输、不影响主链路工作状态的前提下,小比例精准拾取主通道射频信号,实现信号取样监测与分流。
Pick-off Tee是专用于射频测试测量中的无源耦合器件,区别于传统三通,在不中断主通路信号传输、不影响主链路工作状态的前提下,小比例精准拾取主通道射频信号,实现信号取样监测与分流。
微带耦合器是基于微带传输线原理设计、集成同轴接口的无源器件,通过定向耦合结构实现主路信号传输与小功率信号定向耦合取样,可在不影响主链路正常工作的前提下,完成信号提取用于功率监测、驻波检测与信号分配等功能。
- «
- 1
- »
CP4820B 18.8dB定向耦合器 3.0GHz至44GHz|中微普业 (在产)
参考价格 ：
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
中微普业 Aumiwalker
CP4820B 18.8dB定向耦合器 3.0GHz至44GHz
3.0GHz至44GHz · ≤2.0dB · 驻波比 ≤1.5 · 耦合度 18.8-21.2
产品简介
「CP4820B」属于中微普业 微带耦合器 系列，微带耦合器是基于微带传输线原理设计、集成同轴接口的无源器件，通过定向耦合结构实现主路信号传输与小功率信号定向耦合取样，可在不影响主链路正常工作的前提下，完成信号提取用于功率监测、驻波检测与信号分配等功能。产品结合微带结构体积小巧、集成度高、同轴接口适配性强，具备体积小、轻量化、易集成、成本可控等特点，是民用射频、移动通信、中小型微波系统中信号监测与链路调试的核心基础器件。
本型号在该系列中的定位：3.0GHz至44GHz · ≤2.0dB · 驻波比 ≤1.5 · 耦合度 18.8-21.2。下面列出的指标全部取自厂家选型表，未做换算。
核心参数
• 工作频率：3.0GHz至44GHz
• 类型：双定向耦合器
• 插损：≤2.0dB
• 驻波比：≤1.5
• 耦合度：18.8-21.2
• 接口类型：2.4/f
功能特性
• 定向性好，取样精度高：定向性好，取样精度高
• 插入损耗低，链路影响小：插入损耗低，链路影响小
• 隔离度优异，抗串扰能力强：隔离度优异，抗串扰能力强
• 体积小巧，集成度高：体积小巧，集成度高
应用场景
• 典型应用场景：无线通信、系统集成、射频测试测量、移动通信基站
资源下载
• CP4820B 18.8dB定向耦合器 3.0GHz至44GHz 的全部技术指标已单独整理，见本产品详情页「详细指标」标签。
以上内容与指标均取自中微普业（Aumiwalker）官网该产品详情页与官方产品资料，未标注口径的为厂家公布值。
北京中微普业科技有限公司 · onetest 仪器资源库
中微普业 Aumiwalker
CP4820B 18.8dB定向耦合器 3.0GHz至44GHz 详细指标
3.0GHz至44GHz · ≤2.0dB · 驻波比 ≤1.5 · 耦合度 18.8-21.2
详细指标
指标取自中微普业官网「微带耦合器」选型表（http://cn.aumiwalker.com/4-product-list/58.html），口径、单位与测试条件按厂家原文，未做换算；表内空白表示厂家未在该表给出该项。
技术指标
• 类型：双定向耦合器
• 工作频率：3.0GHz至44GHz
• 插损：≤2.0dB
• 驻波比：≤1.5
• 耦合度：18.8-21.2
• 耦合波动：±1.0dB
• 方向性：≥10dB
• 功率处理：≤20W
• 接口类型：2.4/f
资源下载
数据来源：中微普业官网 http://cn.aumiwalker.com/4-product-list/58.html（2026-10-18 采集）。本页为厂家公开资料的结构化整理，选型请以厂家最新资料为准。
北京中微普业科技有限公司 · onetest 仪器资源库
