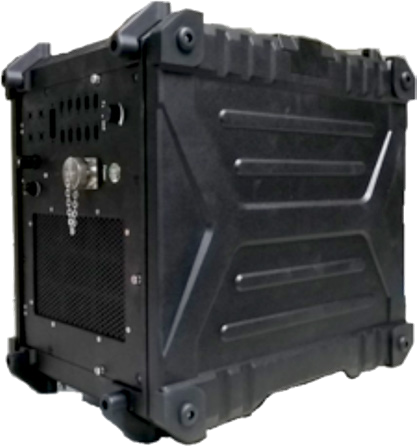

雷达导引头综合测试仪 0.38GHz至18GHz Ku、Ka 1GHz带宽|华力创通 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案
导引头综合测试仪通过产生被动雷达测试信号、主动雷达回波信号、采集分析主动雷达发射信号，可对主被动雷达的发射通道、接收通道、测高、成像、单脉冲等功能进行全面测试。
功能特点
雷达回波信号模拟：主动雷达单脉冲回波、合成孔径雷达面目标回波
雷达发射信号波形测试：对雷达发射信号采用时域和频域相结合的方法，分析信号带宽、脉宽、
脉内特征、功率等指标
被动雷达信号模拟：产生不同频率、带宽、脉宽、重频和信号形式的雷达信号，用于导引头
被动部分宽带信号捕获功能和灵敏度测试
性能指标
主动射频频段：Ku、Ka
主动射频信号带宽：1GHz
回波数据存储容量：1～4TB
被动射频工作带宽：0.38GHz～18GHz，带宽1GHz
被动射频输出频率精度：≤10KHz
主要特点
体积小，重量轻，易携带
自动测试，操作简单
模块化设计，方便扩展
应用领域
参与导弹研制、生产、保障阶段的整弹测试。
