RF-3018 50MHz至6/18/26.5/40GHz流盘采集存储系统 50MHz至6GHz采样带宽 1/2/4/8通道|瑞联智能 (在产)
产品描述
详细指标
软件和手册|白皮书
购买渠道
选件
问大家
视频
测评
口碑
系统与解决方案

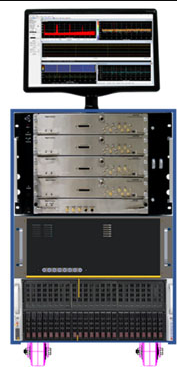

RF-3018具备8路宽带射频信号连续同步采集和存储功能（流盘采集存储），射频直采频段范围50MHz～6GHz，覆盖UHF、L、S、C波段。接收通道具备射频滤波和低噪放选件。射频通道选件：6GHz，18GHz，26.5GHz和40GHz下变频器模块。
RF-3018支持射频直采，支持数字下变频/DDC，支持实数/IQ数据存储。
射频信号采集，超宽带、多通道同步；射频直采\直发；数字信道化DDC，全数字波束接收机。
无线电监测系统、电子侦察\电子战系统、通信(5G\6G)\雷达\卫星。
系统参数
| 外部参考时钟 | 支持 |
| 内部参考输出 | 10MHz |
| 内部时钟类型 | TCXO |
| 内部时钟稳定度 | 50ppb |
| 相位噪声 | ≤-95dBc@10Hz ≤-120dBc@100Hz ≤-140dBc@1KHz ≤-145dBc@10KHz ≤-150dBc@100KHz |
| 尺寸 | 4U，19英寸宽度 430x177x652mm |
| 重量 | ≤15kg |
| 供电 | 220VAC±10% |
| 功耗 | ≤400W |
| ADC接收通道 | |
| ADC频段范围 | 50MHz～6GHz |
| ADC位数 | 14位 |
| ADC最高采样率 | 5GSps |
| 通道数 | 1、2、4、8 |
| 带内平坦度 | ≤±1dB/1GHz |
| 连续流盘最高ADC速度 | 1通道：4.6GSps 2通道：2.3GSps 4通道：1.15GSps 8通道：575MSps |
| 存储容量 | 8TB/16TB/32TB |
| 存储数据类型 | 实数，IQ |
| 最高存储速度 | 9.2GB/s |
| 最大输入功率 | 5dBm |
| 最小输入功率 | -60dBm |
| 增益调节范围 | 50dB |
| 增益调节步进 | 0.5dB |
| 数字信道化DDC | 支持 |
| 多通道同步采集 | 支持 |
| 同步精度 | 优于50ps |
| 射频模块选件 | |
| 6GHz下变频器 | 500MHz-6GHz |
| 18GHz下变频器 | 2GHz-18GHz |
| 26.5GHz下变频器 | 18GHz-26.5GHz |
| 40GHz下变频器 | 26.5GHz-40GHz |
系统参数
| 外部参考时钟 | 支持 |
| 内部参考输出 | 10MHz |
| 内部时钟类型 | TCXO |
| 内部时钟稳定度 | 50ppb |
| 相位噪声 | ≤-95dBc@10Hz ≤-120dBc@100Hz ≤-140dBc@1KHz ≤-145dBc@10KHz ≤-150dBc@100KHz |
| 尺寸 | 4U，19英寸宽度 430x177x652mm |
| 重量 | ≤15kg |
| 供电 | 220VAC±10% |
| 功耗 | ≤400W |
| ADC接收通道 | |
| ADC频段范围 | 50MHz～6GHz |
| ADC位数 | 14位 |
| ADC最高采样率 | 5GSps |
| 通道数 | 1、2、4、8 |
| 带内平坦度 | ≤±1dB/1GHz |
| 连续流盘最高ADC速度 | 1通道：4.6GSps 2通道：2.3GSps 4通道：1.15GSps 8通道：575MSps |
| 存储容量 | 8TB/16TB/32TB |
| 存储数据类型 | 实数，IQ |
| 最高存储速度 | 9.2GB/s |
| 最大输入功率 | 5dBm |
| 最小输入功率 | -60dBm |
| 增益调节范围 | 50dB |
| 增益调节步进 | 0.5dB |
| 数字信道化DDC | 支持 |
| 多通道同步采集 | 支持 |
| 同步精度 | 优于50ps |
| 射频模块选件 | |
| 6GHz下变频器 | 500MHz-6GHz |
| 18GHz下变频器 | 2GHz-18GHz |
| 26.5GHz下变频器 | 18GHz-26.5GHz |
| 40GHz下变频器 | 26.5GHz-40GHz |
